Рассмотрим как при помощи Arduino считывать показания с цифрового датчика температуры DS18B20 или DS18S20. В настоящий момент м/с DS18B20 фирмы Dallas является наиболее распространенным и доступным цифровым датчиком температуры. Работает по протоколу 1-wire. Даташит датчика: DS18B20

Датчик может запитываться двумя способами — внешним питанием (3 провода) или паразитным (питание от шины, 2 провода). Расписывать эти режимы не буду, все есть в документации. Отмечу лишь то, что в данном проекте мы будем использовать нормальное (внешнее) питание датчика.

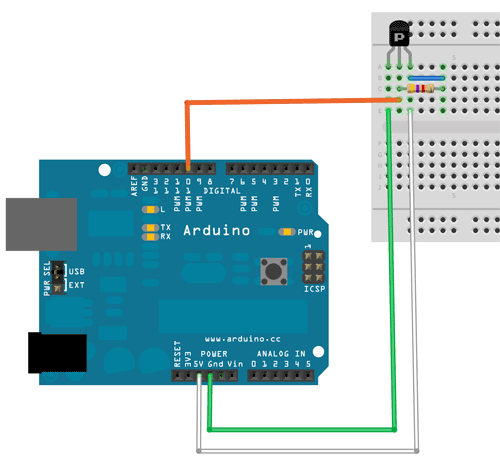

Схема подключения датчика DS18B20 к Arduino приведена ниже. Подтягивающий Pull-Up резистор номиналом 4.7 кОм (5 кОм) включается между выводом DQ (Data) и питанием датчика Vdd.

Рабочий скетч представлен ниже. Необходима библиотека OneWire, последнюю версию которой можно скачать здесь.

После установки библиотеки, в меню появиться рабочий пример, которым и можно воспользоваться.

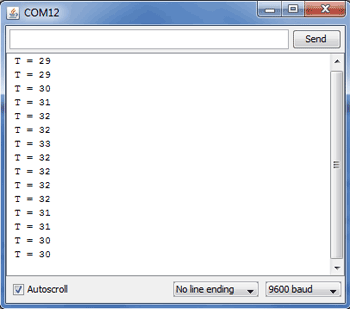

 #include "OneWire.h"  // OneWire DS18S20, DS18B20, DS1822 Temperature Example // // http://www.pjrc.com/teensy/td_libs_OneWire.html // // The DallasTemperature library can do all this work for you! // http://milesburton.com/Dallas_Temperature_Control_Library  OneWire  ds(10);  // on pin 10 (a 4.7K resistor is necessary)  void setup(void) {   Serial.begin(9600); }  void loop(void) {   byte i;   byte present = 0;   byte type_s;   byte data[12];   byte addr[8];   float celsius, fahrenheit;      if ( !ds.search(addr)) {     Serial.println("No more addresses.");     Serial.println();     ds.reset_search();     delay(250);     return;   }      Serial.print("ROM =");   for( i = 0; i < 8; i++) {     Serial.write(' ');     Serial.print(addr[i], HEX);   }    if (OneWire::crc8(addr, 7) != addr[7]) {       Serial.println("CRC is not valid!");       return;   }   Serial.println();     // the first ROM byte indicates which chip   switch (addr[0]) {     case 0x10:       Serial.println("  Chip = DS18S20");  // or old DS1820       type_s = 1;       break;     case 0x28:       Serial.println("  Chip = DS18B20");       type_s = 0;       break;     case 0x22:       Serial.println("  Chip = DS1822");       type_s = 0;       break;     default:       Serial.println("Device is not a DS18x20 family device.");       return;   }     ds.reset();   ds.select(addr);   ds.write(0x44, 1);        // start conversion, with parasite power on at the end      delay(1000);     // maybe 750ms is enough, maybe not   // we might do a ds.depower() here, but the reset will take care of it.      present = ds.reset();   ds.select(addr);       ds.write(0xBE);         // Read Scratchpad    Serial.print("  Data = ");   Serial.print(present, HEX);   Serial.print(" ");   for ( i = 0; i < 9; i++) {           // we need 9 bytes     data[i] = ds.read();     Serial.print(data[i], HEX);     Serial.print(" ");   }   Serial.print(" CRC=");   Serial.print(OneWire::crc8(data, 8), HEX);   Serial.println();    // Convert the data to actual temperature   // because the result is a 16 bit signed integer, it should   // be stored to an "int16_t" type, which is always 16 bits   // even when compiled on a 32 bit processor.   int16_t raw = (data[1] << 8) | data[0];   if (type_s) {     raw = raw << 3; // 9 bit resolution default     if (data[7] == 0x10) {       // "count remain" gives full 12 bit resolution       raw = (raw & 0xFFF0) + 12 - data[6];     }   } else {     byte cfg = (data[4] & 0x60);     // at lower res, the low bits are undefined, so let's zero them     if (cfg == 0x00) raw = raw & ~7;  // 9 bit resolution, 93.75 ms     else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms     else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms     //// default is 12 bit resolution, 750 ms conversion time   }   celsius = (float)raw / 16.0;   fahrenheit = celsius * 1.8 + 32.0;   Serial.print("  Temperature = ");   Serial.print(celsius);   Serial.print(" Celsius, ");   Serial.print(fahrenheit);   Serial.println(" Fahrenheit"); }
