Современный автомобили в большей степени оснащены бортовым компьютером учёта мгновенного и среднего расхода. Являясь обладателем авто Фиат Мареа 1.9JTD данной функции в нем не было предусмотрено. Заводские девайсы отказывались работать или выводили скудную и маловажную информацию.

Я являюсь приверженцем простоты и надёжности своих разработок. Что вполне и показала эксплуатация собранного устройства.

Самодельный бортовой компьютер (БК) через интерфейс K-Line для Итальянских авто. Испытан на JTD евро 2 и 3 (CF2, CF3). Схема согласования уровней микроконтроллера с К-линией взята с диагностического адаптера ELM327, команды (PIDs) опроса ЭБУ авто сканированы по К-линии при работе диагностического софта Multiecuscan. Также изучалась документация [АО “АвтоВАЗ” Генеральный Департамент Развития Управление Проектирования Электроники и электрооборудования], [ISO/WD 14230-1 — Road Vehicles — Diagnostic Systems — Keyword Protocol 2000 — Physical layer].
Протокол ISO14230.  Для приёма/передачи по К-линии был задействован аппаратный USART интерфейс PIC16F628. Но поскольку вывод передатчика (ТХ) не имеет функции инверсного режима работы, требуемого по условию схемы,  был задействован соседний вывод. Который программно работает в режиме ТХ передатчика, инвертируя его состояние.

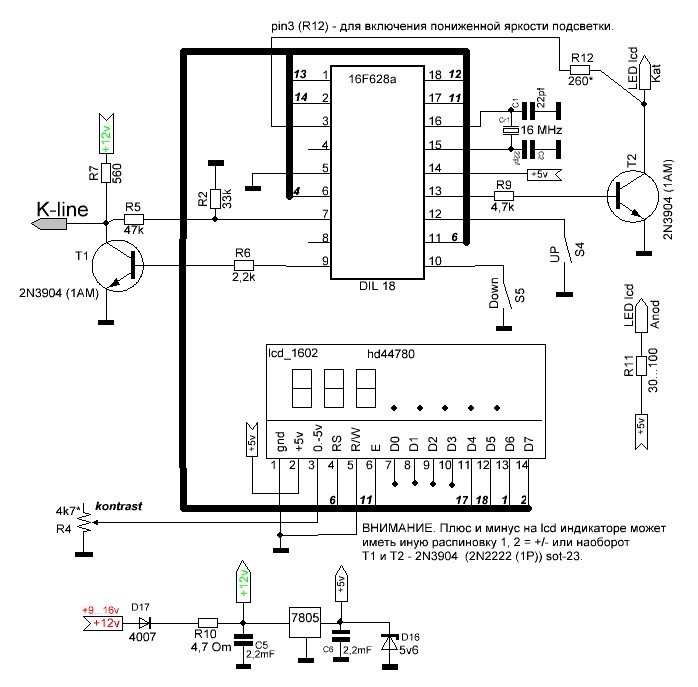

В основу схемы взят индикатор 16х2 HD44780 (распиновка питания может отличаться), контроллер PIC16F628A и немного пассивных элементов smd (габарит 1206 и 805), номинал не критичен. Транзисторы можно MMBT2222 SOT-23 (2N2222). Кренка на 5В в layoute вверх радиатором для схемы с dip PICом. В зависимости от подсветки ЛСД (>20mA) может потребоваться небольшой радиатор для кренки. Цепочка R10 и D16 выполняют защитную функцию схемы. Сама плата вписывается в габариты и клеится с обратной стороны дисплея.

При подключении схемы к авто К-линию подключать в последнюю очередь, не допускать замыкание К-линии БК на плюс!.

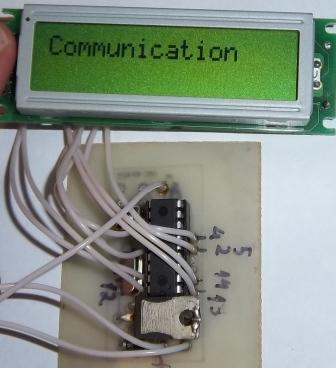

Программная часть работы схемы начинается с инициализации LCD и подключению к ЭБУ авто. Для ЭБУ тип евро 2 и 3 отличается адресация подключения к блоку, выбор выполняется удержанием кнопки UP до появления надписи нужного типа CF2 или CF3. При успешном подключении к ЭБУ включится подсветка LCD. Далее чтение HW и SW номера ЭБУ для JTD.  И переход в первое меню, 4 параметра (мгновенный и средний расход, скорость и температура двигателя), другие меню могут быть по 2, 3 параметра. Переход по
меню клавишей UP или Down (индикация нажатия — закрашенный первый сегмент). Можно сохранить текущее меню (с 0 по 12) как стартовое при включении бортового компьютера — длительно удержав UP (более 2 сек.).

В 13 меню — чтение ошибок, выводиться количество ошибок и до 4 кодов (слитно Р***), удаление ошибок — длительно удержав UP.
В 14 меню (мгновенный расход и общее количество газойля) — можно менять число цилиндров в авто (4 или 5) для правильного расчёта расхода топлива — длительно удержав UP.
В 15 меню сброс показаний средней скорости и среднего расхода, и также регулирование подсветки LCD  — длительно удержав UP.
Регулирование подсветки LCD представляет собой цепочку: pin13 через Т2 — стандартная яркость; и pin3 через R12 — пониженная яркость подсветки.

В обновлении схемы, архив №2, меню смещены и 15 меню выделено под плавное регулирование яркости подсветки экрана (ШИМ). При длительном удержании кнопки — плавное нарастание яркости от 0 до 255 и так по кругу. При отпускании кнопки — сохранение значения яркости в энергонезависимой памяти. При этом возможна потеря связи с ЭБУ, т.к. опрос прерывается.
Расчёт расхода топлива выполняется по показаниям общего количества газойля, оборотов и скорости авто. И расчёт происходит при активном меню расхода. Мгновенный расход выводиться в литрах/час при скорости до 10км/ч, а выше — в литрах на 100км.  Обесточив БК средний расход сброшен и =0. Формула расчёта  расхода =…Литры*100/…км. При пройденном расстоянии равном нулю, средний расход стремится к бесконечности. По мере движения и увеличения пройденного пути средний будет приближаться к мгновенному значению расхода.
Меню включает в себя набор следующих параметров: обороты двигателя, текущую скорость, скорость круиз-контроля, температура двигателя, температура топлива и воздуха, подогрев свечей накала и топлива, общее количество газойля, расход воздуха, давление топлива и его регулятор, давление наддува и его регулятор; расчёт мгновенного и среднего  расхода, и средней скорости; чтение/удаление ошибок авто.

Сообщение «Error K-Lines» говорит о замыкании К-линии на минус, питание схемы ниже 9В или неисправности схемы, в частности сгоревший транзистор Т1 при замыкании К-линии на плюс.
В версии для ВАЗа все данные читаются напрямую с блока ЭБУ одним кадром, включая расход в л/100км и л/час, согласно документации. Для ВАЗ (Lada) БК работает с блоком Январь-… .

Обновление 30.05.2015: Добавил ШИМ управление яркостью подсветки LCD. Открыл для себя, что в 16F628 есть выход PWM. В архиве №2 новая схема и прошивки «r4», (не тестировал).

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	МК PIC 8-бит	PIC16F628A	1
7805	Линейный регулятор	LM7805	1
T1, T2	Биполярный транзистор	2N3904	2	2N2222
D16	Стабилитрон	BZB784-C5V6	1
D17	Выпрямительный диод	1N4007	1
C1, C2	Конденсатор	22 пФ	2
C5, C6	Конденсатор	2.2 мкФ * 25В	2
R2	Резистор	33 кОм	1
R4	Резистор	4.7* кОм	1
R5	Резистор	47 кОм	1
R6	Резистор	2.2 кОм	1
R9	Резистор	4.7 кОм	1
R10	Резистор	4.7 Ом	1
R11	Резистор	30* Ом	1
R12	Резистор	260* Ом	1
Cr1	Кварцевый резонатор	16 Мгц	1
1602	LCD-дисплей	hd44780 16*2	1
