Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в распредкоробку может оказаться затрудненным, тем более, что в некоторых современных домах распредкоробки полностью заштукатуривают.
Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов проводов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.
Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.
Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты.
Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.
Ниже представлены фотографии с пояснениями, процесса соединения проводов:

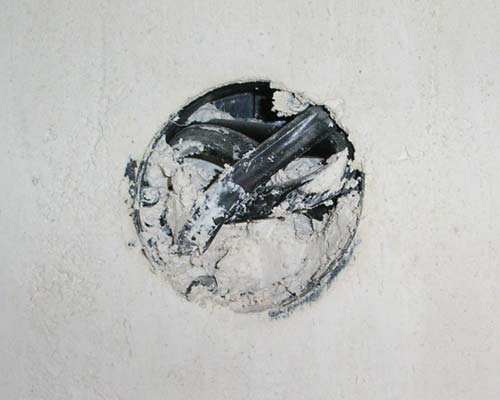

То, что мы видим после штукатурки стен:

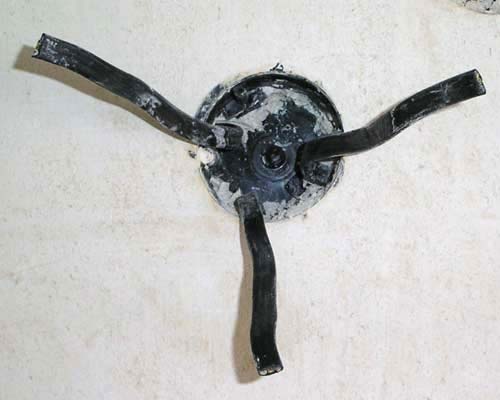

Достаем кабеля и очищаем коробку. Кабеля обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.
Снимаем изоляцию с кабеля.

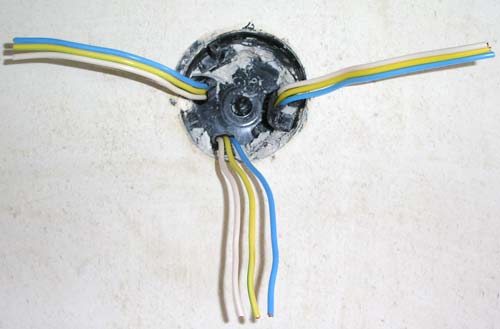

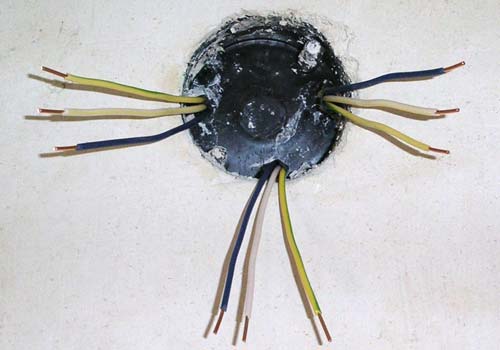

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

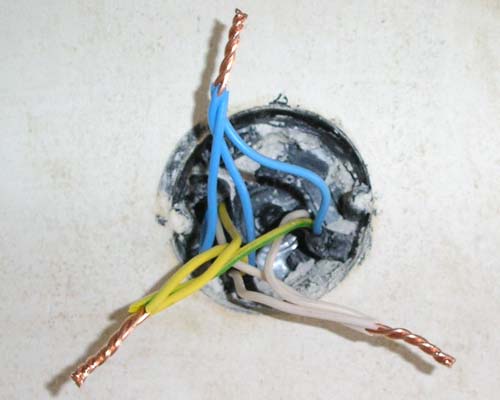

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

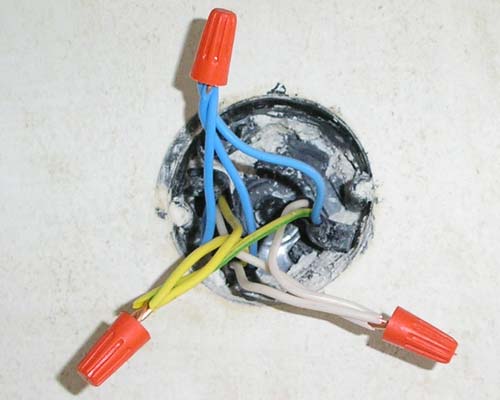

Далее, на скрутку одеваем СИЗ и закручиваем его.

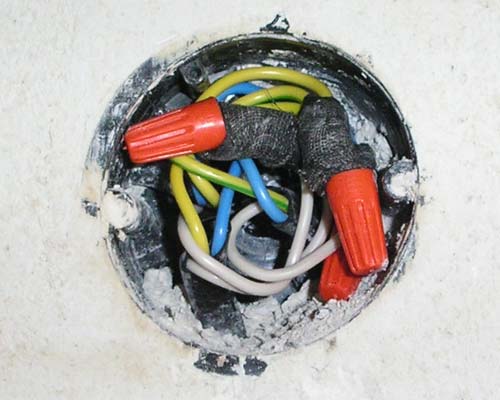

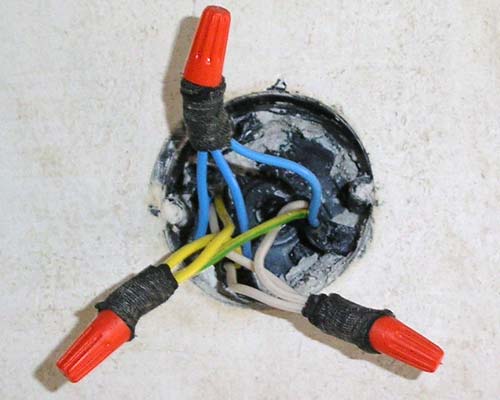

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.
Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.
Ниже представлены фотографии соединения при помощи зажимов Wago.

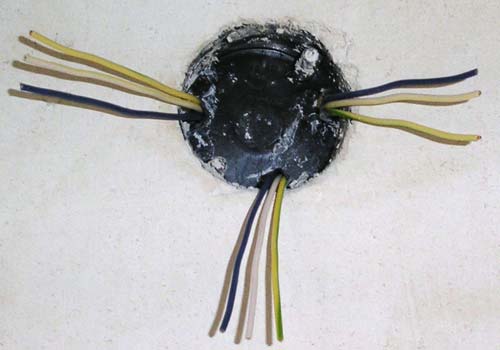

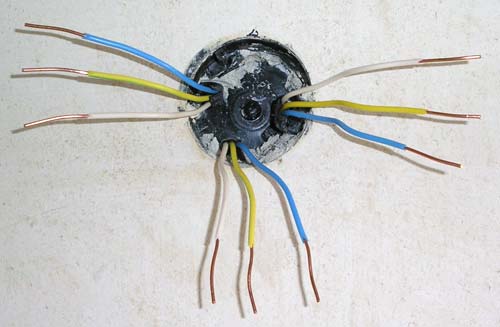

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

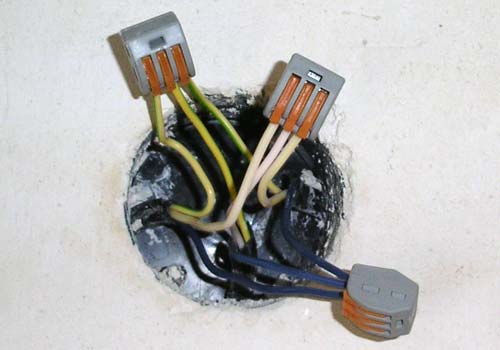

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит провод.

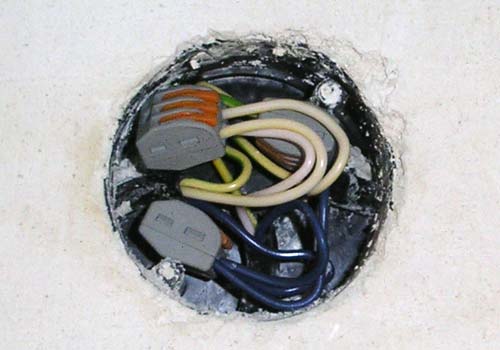

Затем, аккуратно все засовываем в коробку.
