Предлагаемое микроконтроллерное устройство предназначено для защиты электрооборудования и аппаратуры, подключенных к сети 220 В.
При возникновении аварийной ситуации, когда напряжение сети выйдет за допустимые пределы, устройство защиты отключит нагрузку.
Одновременно устройство отображает значение напряжения сети на светодиодном 7-ми сегментном 3-х разрядном индикаторе.
Устройство позволяет устанавливать минимальные и максимальные пределы напряжения сети, по которым будет отрабатывать защита, а также время задержки (до 255 сек) повторного включения нагрузки после возвращения напряжения в допустимые пределы.

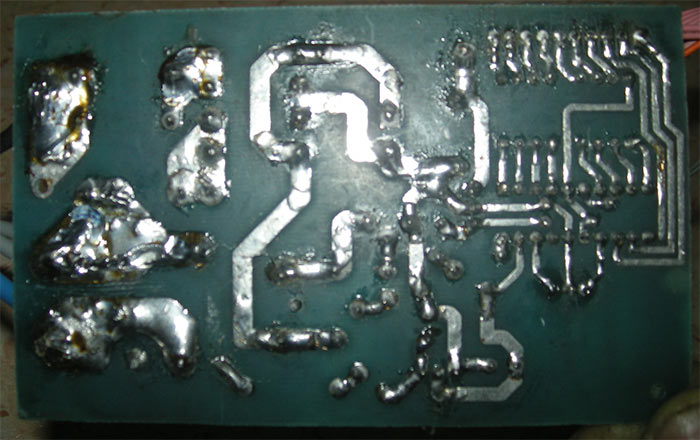

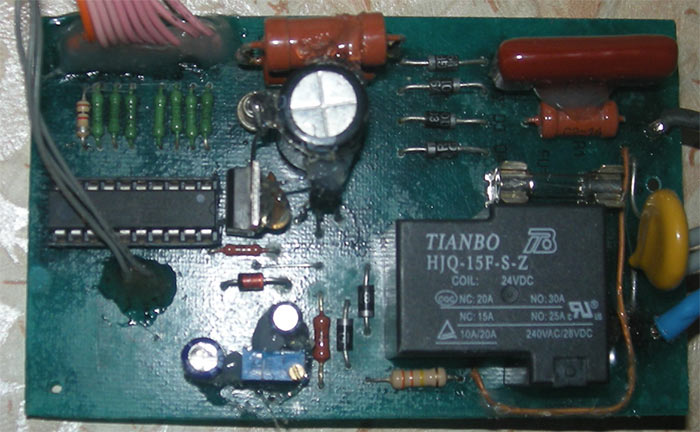

На фотографии расположение предохранителя не совпадает с печаткой, неправильно подключил цепь измерения и мерилось падение на диоде, долго не мог найти причину. В rar архиве переделанная печатная плата.

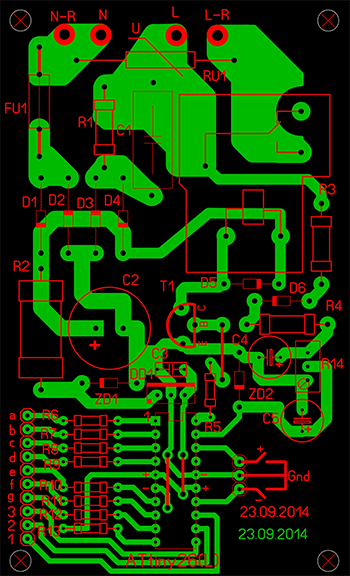

Печатная плата.

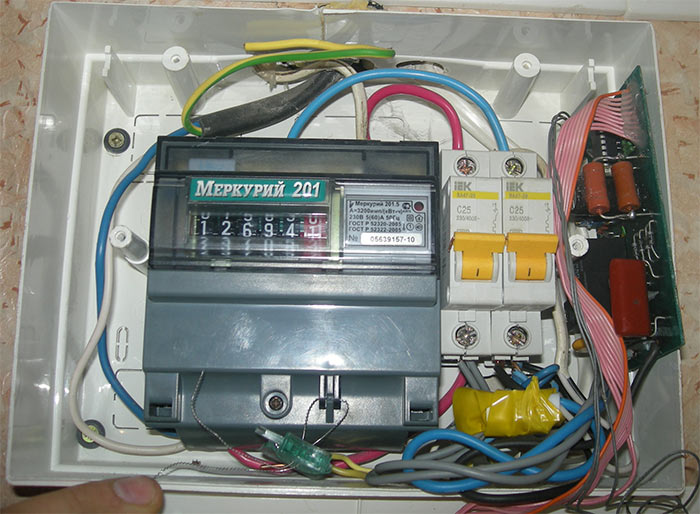

Вот так аккуратно я заложил устройство в бокс

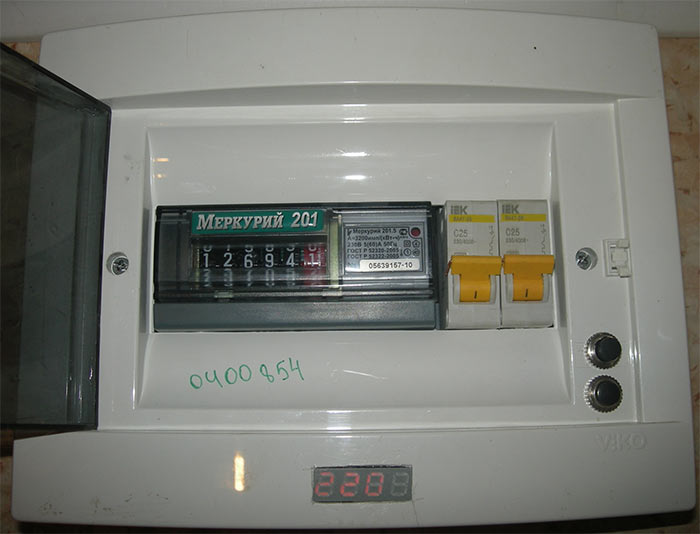

Вырезал на передней части бокса отверстие в размер индикатора и залил его изнутри китайским клеем (клеевой пистолет). С боку под крышку установил кнопки.
Настройки сохраняются в энергонезависимой памяти и не пропадают после выключения питания.Управление реле напряжения осуществляется с помощью двух кнопок «+» и «-» .
При нажатии на кнопку «+» в течении пяти секунд отображается максимальный предел напряжения.
При нажатии на кнопку «-» в течении пяти секунд отображается минимальный предел.
При нажатии одновременно на кнопку «+» и «-» в течении пяти секунд отображается время задержки включения реле.
При нажатии на кнопку «+» или «-», в момент отображения установленных параметров , будет изменен отображаемый предел в большую или меньшую сторону. Если в течении пяти секунд никаких манипуляций с кнопками не происходит устройство переходит в дежурный режим контроля и отображения текущего напряжения сети.устройство защиты отключает нагрузку.
Для для того чтобы собрать устройство потребуются следующие детали:

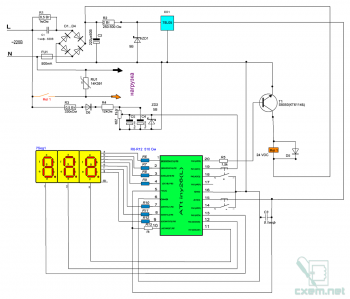

В качестве управляющего чипа используется AVR микроконтроллер ATtiny26L. Отключающее реле SLA-24VDC-SL-A или HJQ-15F-S-Z. Варистор 14К391. Транзистор S8050 или КТ6114Б. Диоды D1…D6 1N4007. Стабилизатор напряжения L7805. Стабилитроны ZD1 — 9В ZD2 — 5В. Конденсатор пленочный С1 1мкф-630В, С3 0,1мкф-16В , электролит С2 220мкф-50В, С5 35мкф-16В, С4 10мкф-25в. Предохранитель с держателем под пайку FU1 500мА. Резисторы 0,5 Вт R1- 1мОм, R3- 330кОм, R4- 12кОм . Резисторы 2Вт R2- от 250- до 500Ом (методом подбора по току стабилизатора напряжения). Резисторы 0,125Вт R6…R12- 510Ом, R13- 1кОм, R5- 1,5кОм. Резистор переменный-потенциометр (3296 синего цвета) 20к.
Настройка реле заключается в подстройке многооборотного резистора R14 до тех пор пока показания индикатора не совпадут с показаниями эталонного измерительного прибора.
Микроконтроллер можно запрограммировать с помощью программатора «5 проводков» через LPT порт и программы CodeVisionAVR .
Печатная плата для Sprint-Layout, прошивка HEX и EEPROM для контроллера лежат в архиве «Устройство защиты сети 220В (1).rar».
Устройство не имеет гальванической развязки с сетью 220 В. Будьте осторожны при изготовлении и выполнении настройки. Автор не несет ответственности за ущерб, который может быть нанесен в результате изготовления и использования вышеуказанного устройства
Автор проекта: Столярик Олег (SONATA). Автор разводки печатной платы: Дикань Александр (luidefin) .
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| T1 | Биполярный транзистор | S8050 | 1 | КТ6114Б | ||
| D1-D6 | Выпрямительный диод | 1N4007 | 6 | |||
| DD1 | Линейный регулятор | LM7805 | 1 | |||
| ZD1 | Стабилитрон | 9В | 1 | |||
| ZD2 | Стабилитрон | 5В | 1 | |||
| C1 | Конденсатор | 1мкФ 630В | 1 | Пленочный | ||
| C2 | Конденсатор | 220мкФ 50В | 1 | |||
| C3 | Конденсатор | 0.1мкФ 50В | 1 | Пленочный | ||
| C4 | Конденсатор | 10мкФ 25В | 1 | |||
| C5 | Конденсатор | 35мкФ 16В | 1 | |||
| R1 | Резистор | 1 мОм | 1 | 0.5 Вт | ||
| R2 | Резистор | 250-500 Ом | 1 | 2 Вт | ||
| R3 | Резистор | 330 кОм | 1 | 0.5 Вт | ||
| R4 | Резистор | 12 кОм | 1 | 0.5 Вт | ||
| R5 | Резистор | 1.5 кОм | 1 | |||
| R6-R12 | Резистор | 510 Ом | 7 | |||
| R13 | Резистор | 1 кОм | 1 | |||
| RU1 | Варистор | 14К391 | 1 | |||
| R14 | Переменный резистор | 20 кОм | 1 | |||
| FU1 | Предохранитель | 500мА | 1 | с держателем под пайку | ||
| Rel1 | Реле | 24В | 1 | |||
