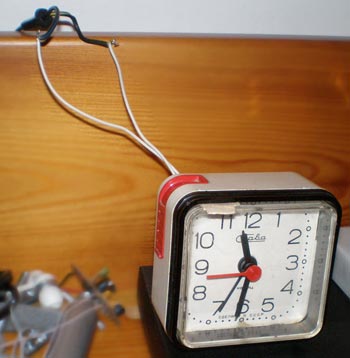

У меня давно было желание использовать компьютер в качестве будильника (winamp в автозагрузке), но мне не хотелось просто ставить в биосе опцию «включение по времени», т.к. из-за некоторых соображений не хотелось всю ночь подгружать. Года 2 назад я делал мою первую «включалку компа», главной задачей было какое-то действие при каком-то времени… подробно расписывать не буду, только скажу, что нашёл хороший вариант — обычные часы-будильник…
Принцип первого девайса заключался в следующем: подходит время, пластины замыкаются, от батарейки включается мотор, который скидывает со стола столбик склеенных монеток 10коп, которые ниткой привязаны к выключателю сетевого фильтра . Далее мотор своей лопастью доходит до стены, там замыкает другой контакт, тот контакт включает второй мотор, который своей лопастью разрывает всю цепь.
Этот вариант оказался в целом «не очень», т.к. было сильное воздействие на выключатель, иногда грохот от монет, быстро сажалась батарейка и т.д.
Поэтому, примерно через полгода я усовершенствовал первую версию — сделал питание не от батарейки, а от телефонной зарядки, и вместо двух моторов оставил один, который управлялся специальной схемой (работает 5сек, потом отключает питание), но принцип конструкции оставался такой же (дёрганье выключателя). Этот вариант прослужил мне около года верно и честно! Я каждое утро под Winamp вставал.
Но и этот вариант меня не устроил и я решил собрать принципиально новый девайс, на основе электромагнитного реле.

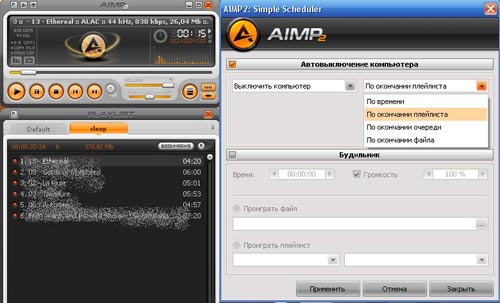

Принцип таков: пластины в часах замыкаются — логический rs-триггер срабатывает, подаёт высокий уровень на мосфет (транзистор), а тот коммутирует реле (220вольт). Но тут у меня появилась идея: а что если выключать компьютер тоже автоматически? Например, перед сном поставил спокойную музыку, уснул, плейлист закончился (AIMP2) — комп вырубился — питание отключилось.
Let it be!

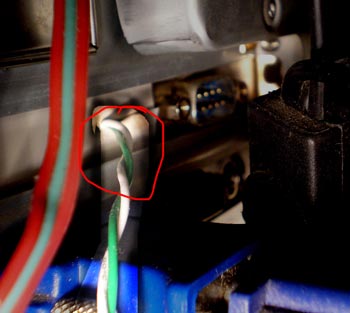

Принцип выключения таков: на компе есть лампочка индикации (типа комп включен), так вот, я вместо неё подключил оптопару (для гальванической развязки), которая подавала сигнал на ту же логическую схему, в которой, при отсутствии сигнала реле выключалось, подождав несколько секунд (за счёт конденсатора).
Питание светодиода использую для питания оптопары.

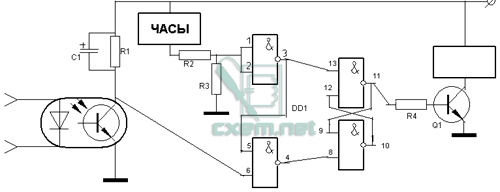

Разработал схему, собрал пробный вариант — работает!
Используемые радиоэлементы:
R1 — 10-100 кОм
R2 — до 1кОм (можно вообще не ставить)
R3 — 10-300 кОм
R4 — до 1кОм (ограничивает ток базовой цепи, при использовании МОСФЕТа не нужен)
C1 — 10-220мкФ (длительность задержки при выключении)
Q1 — любой, обеспечивающий ток для реле (мне кажется, лучше какой-нибудь МОСФЕТ)
DD1 — К561ЛА7 (К155ЛА3)
ОПТОПАРА — любая
РЕЛЕ — любое, подходящее по напряжению питания питание 5-12 вольт (для К155ЛА3 5вольт)

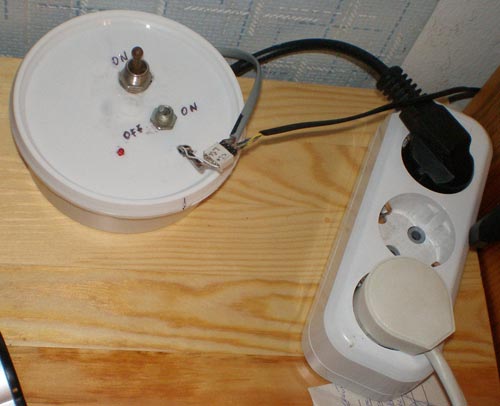

Дело за малым! Коммутировать питание компьютера. Я решил сделать 2 режима: автоматический (описан выше) и ручной (обычный). Собрал я всё в специально купленной таре. Два выключателя: один — ручное включение/выключение питания, второй — включение логической схемы. Светодиодный индикатор. Входы: для часов и для оптопары.
Проверил — всё работает!
Стоимость получается вполне небольшая, у меня вышло примерно 100руб.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
DD1 | Вентиль | CD4011B | 1 | К561ЛА7, К155ЛА3 | ||
Q1 | Транзистор | 1 | Любой npn или mosfet | |||
Оптопара | PC817 | 1 | Любая | |||
C1 | Электролитический конденсатор | 10 мкФ | 1 | 220 мкФ | ||
R1 | Резистор | 10 кОм | 1 | 10 кОм | ||
R2, R4 | Резистор | 1 кОм | 2 | |||
R3 | Резистор | 10 кОм | 1 | 300 кОм | ||
Реле | 5-12 вольт | 1 | ||||
