Необходимой частью современного компьютера является Sound Blaster. Он позволяет получить звуковое сопровождение программ. В мире, в последнее время большинство звуковых карт (плат) для компьютеров семейства IBM выпускаются без мощного оконечного усилителя и рассчитаны на подключение активных колонок или любого усилительного комплекса. Это позволяет получить более высокое качество звука и исключает перегрузку внутреннего источника питания компьютера.

Имея небольшой опыт работы на персональном компьютере, несложно приобрести и установить звуковую плату в любое свободное гнездо соответствующего разъема на материнской плате (внутри корпуса компьютера). В магазинах большой выбор звуковых карт — от укомплектованных в наборе, включающем колонки, до отдельных узлов. Покупать набор получается значительно дороже, чем то же самое по отдельности. Да и не всех комплектация набора способна удовлетворить качеством компонентов, например входящих колонок. Но приобретя все компоненты по отдельности, есть риск столкнуться с неполной совместимостью узлов. Так, купив хорошую звуковую карту фирмы «Creative» и отлично звучащие колонки SP-690 (50 Вт) фирмы «Advance», при их соединении вместе обнаружились два недостатка. Во-первых сигнал со звуковой карты недостаточен по уровню, чтобы получить от колонок максимальную мощность. Вторым недостатком явился сильный щелчок в динамиках при включении питания компьютера.

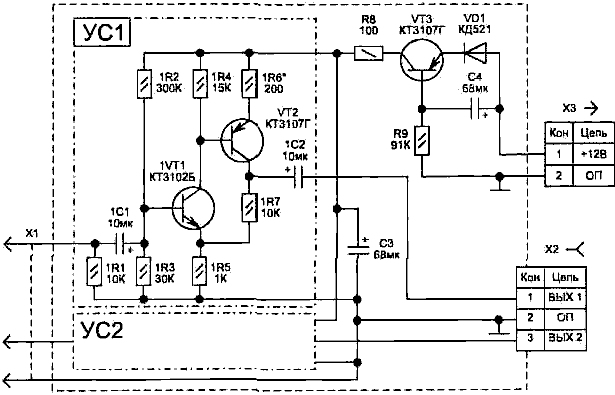

Согласовать уровень сигнала и убрать щелчки позволяет схема, приведенная на рис. 1. Узлы усилителей УС1 и УС2 идентичны. Каждый канал обеспечивает усиление в 7,5 раз в полосе частот 20…100000 Гц. Конденсатор С4 в цепи базы транзистора VT3 дает плавное нарастание напряжения питания на усилителях — это устраняет прохождение импульсного броска от переходных процессов. Питаться промежуточный усилитель может от блока питания компьютера, для чего потребуется на задней стенке корпуса установить миниатюрный разъем ХЗ, соединенный с цепью +12 В источника питания. Ток потребления схемы не более 4, 6 мА.

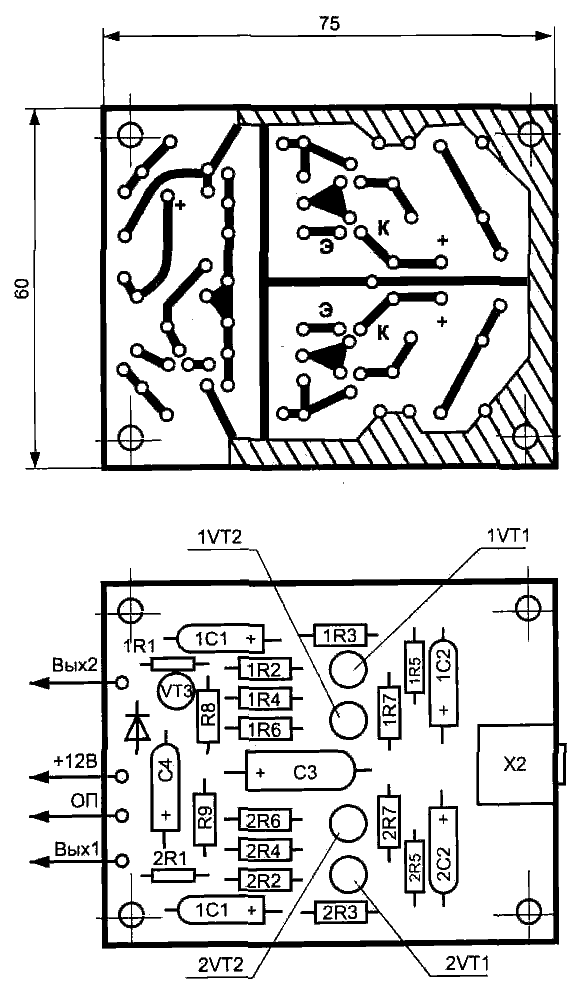

В схеме использованы детали: конденсаторы С1…С4 типа К53-1Б, резисторы любого типа. Штекер Х1 должен подходить к разъему звуковой карты, гнездо Х2 типа ОНП-ВГ-68-8/16, 5х14-Р или аналогичное, для подключения штекера активных колонок, ХЗ — любой малогабаритный. Топология печатной платы и расположение на ней элементов показаны на рис. 2. Настройка схемы заключается в получении одинакового усиления в каналах, подбором номинала резистора 1R6 (2R6) в пределах 200…1500 Ом (регулируется величина отрицательной обратной связи).

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
1VT1, 2VT1	Биполярный транзистор	КТ3102Б	2
1VT2, 2VT2, VT3	Биполярный транзистор	КТ3107Г	3
VD1	Диод	КД521Б	1
1С1, 2С1, 1С2, 2С2	Электролитический конденсатор	10 мкФ	4
С3, С4	Электролитический конденсатор	68 мкФ	2
1R1, 2R1, 1R7, 2R7	Резистор	10 кОм	4
1R2, 2R2	Резистор	300 кОм	2
1R3, 2R3	Резистор	30 кОм	2
1R4, 2R4	Резистор	15 кОм	2
1R5, 2R5	Резистор	1 кОм	2
1R6, 2R6	Резистор	200 Ом	2
R8	Резистор	100 Ом	1
R9	Резистор	91 кОм	1
Х1	Разьем для подключения входа		1
Х2	Разьем для подключения выхода		1
Х3	Разьем для подключения блока питания		1
