Автоматическое переключение на резервный источник питания

Довольно часто встречаются ситуации, когда необходимо, чтобы устройство продолжало работать даже при отключении электроэнергии. Например, часы.

Ниже приведена схема устройства, которое автоматически подключит оборудование к резервному источнику питания в случае отключения основного. Мощность устройства ограничена только транзистором Т3, его в принципе можно заменить на более мощный.

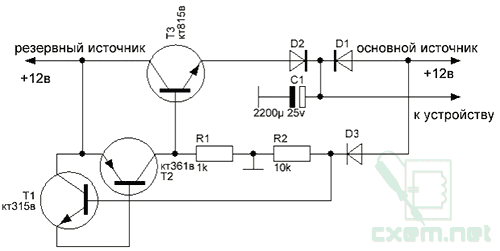

Схема устройства автоматического переключения нагрузки на резервный источник питания при отключении основного

Принцип работы
При наличии напряжения на основном источнике, на базу транзистора Т1  через диод VD3 поступает напряжение равное величине напряжения источника и транзистор открыт. Через открытый транзистор Т1 на базу транзистора Т2 поступает положительное напряжение от которого он закрывается, что в свою очередь приводит к тому, что через него напряжение не поступает на базу транзистора Т3, который закрывается и напряжение на его эммитере падает до нуля. Когда же напряжение основного источника пропадает транзистор Т1 закрывается, открывается Т2 и через него начинает поступать напряжение на базу Т3, который открывшись подаёт его через диод в нагрузку. Диоды необходимы для того, чтобы исключить взаимодействие основного и дополнительного источников питания между собой.

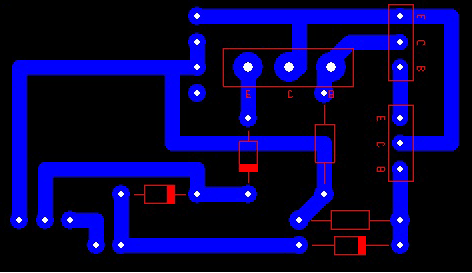

Плата устройства

Плата устройства

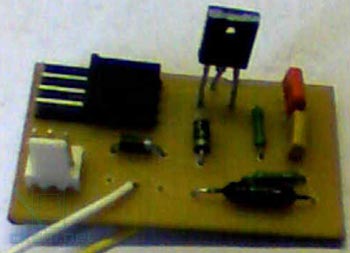

Внешний вид устройства

Внешний вид устройства

Детали и возможная замена
Т1 — КТ315а – д
Т2 — КТ361а – д
Т3 — КТ815, 817 а – в.
D1, D2 – 1N4001 — 4007
D3 – Д223а
