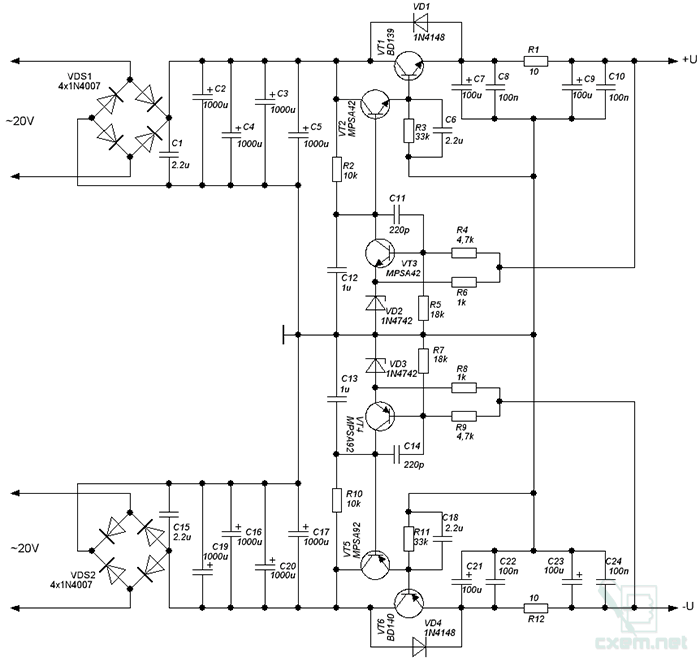

Маломощный стабилизированный блок питания для предварительных усилителей с регулировкой выходного напряжения.
Схема относительно просто и представляет собой двухполярный стабилизированный блок питания. Плечи блока питания зеркальны, поэтому схемы абсолютно симметрична.
Технические характеристики блока питания:
Номинальное входное напряжение: ~18…22В
Максимальное входное напряжение: ~28В (ограничено напряжение конденсаторов)
Максимальное входное напряжение (теоретически): ~70В (ограничено максимальным напряжением выходных транзисторов)
Диапазон выходных напряжений (при ~20В на входе): 12…16В
Номинальный выходной ток (при выходном напряжении 15В): 200мА
Максимальный выходной ток (при выходном напряжении 15В): 300мА
Пульсации напряжения питания (при номинальном выходном токе и напряжении 15В): 1,8мВ
Пульсации напряжения питания (при максимальном выходном токе и напряжении 15В): 3,3мВ
Данный блок питания можно использовать для питания предварительных усилителей. БП обеспечивает довольно низкий уровень пульсаций напряжения питания, при довольно большом (для предварительных усилителей) токе.
В качестве аналогов транзисторов MPSA42/92 можно применить транзисторы KSP42/92 или 2N5551/5401. Не забывайте сверять цоколевку.
Транзисторы BD139/BD140 можно заменить на BD135/136 или на другие транзисторы с аналогичными параметрами, опять же про цоколевку не забываем.
Транзисторы VT1 и VT6 должны быть установлены на теплоотводе, место для которого предусмотрено на печатной плате.
В качестве стабилитронов VD2 и VD3 можно применять любые стабилитроны на напряжение 12В.

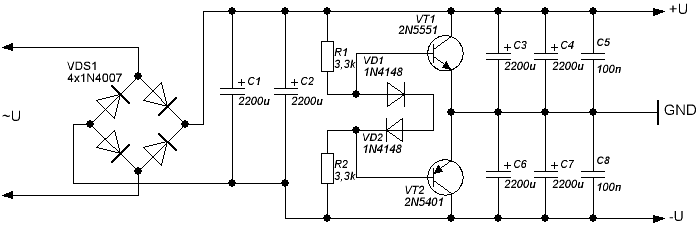

Маломощный блок питания с преобразованием однополярного напряжения в двухполярное.
Очень часто бывает что у радиолюбителя есть трансформатор, но только с одной обмоткой, а необходимо получить на выходе двухполярное напряжение. Именно для этих целей можно применить следующую схему:
Схема отличается своей простотой и универсальностью. На вход схемы можно подавать переменное напряжение в широком диапазоне, ограниченном только лишь допустимым напряжением диодов моста, допустимым напряжением конденсаторов питания и напряжением КЭ транзисторов. Выходное напряжение каждого из плеч будет равно половине общего напряжения питания или (Uвх*1,41)/2, например: при входном переменном напряжении 20В, выходное напряжение одного плеча будет равно (20*1,41)/2=14В.
В качестве транзисторов VT1 и VT2 можно применять ЛЮБЫЕ комплементарные транзисторы, следует только не забывать о цоколевке. Хорошими вариантами замены могут быть MPSA42/92, KSP42/92, BC546/556, КТ3102/3107 и так далее. Следует так же учитывать при замене транзисторов на аналоги их максимальное допустимое напряжение КЭ, оно должно быть не менее выходного напряжения плеча.

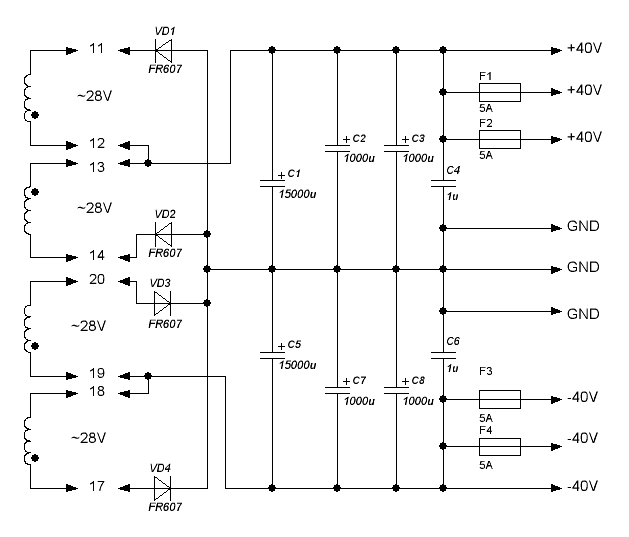

Мощный двухполярный блок питания с полу-мостовым выпрямлением.
В своей практике для питания УМЗЧ я люблю применять для питания УМЗЧ трансформаторы с 4мя одинаковыми вторичными обмотками, в частности трансформатор ТА196, ТА163 и аналогичные. При использовании таких трансформаторов удобно использовать в качестве выпрямителя не мостовую, а двухполупериодовую полу-мостовую схему. Схема самого блока питания представлена ниже:
Для данной схемы можно применять не только трансформаторы серии ТА, ТАН, ТПП, ТН, но и любые другие трансформаторы с 4мя одинаковыми по напряжению обмотками.
Нумерация выводов соответствует нумерации выводов трансформатора ТА196 и аналогичных.

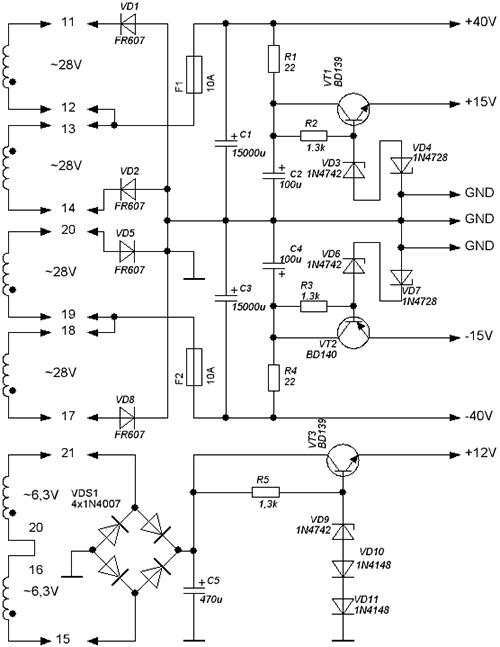

Мощный блок питания с полу-мостовым выпрямлением, с дополнительными маломощными шинами питания.
На основе трансформатор ТА196 или других трансформаторов с 4мя вторичными обмотками можно организовать следующую схему:
Напряжение +/-40В (или другое, в зависимости от напряжения на обмотках вашего трансформатора) используется для питания усилителя мощности. Шины +/-15В можно использовать для питания предусилителя и входного буфера. Шину +12В можно использовать для вспомогательных нужд, например: для питания вентилятора, защиты или других не требовательных к качеству питания устройств.
В качестве стабилитрона 1N4742 можно применять любой другой на напряжение 12В, вместо 1N4728 — на напряжение 3,3В.
Вместо транзисторов BD139/140 можно использовать любую другую комплементарную пару транзисторов средней мощности на ток 1-2А. Транзисторы VT1, VT2 и VT3 необходимо устанавливать на радиатор.
Нумерация выводов соответствует нумерации выводов трансформатора ТА196 и аналогичных.

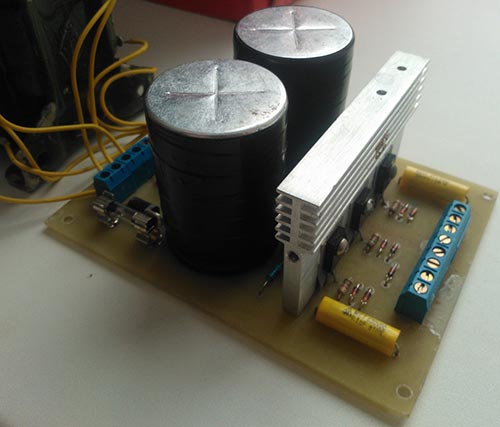

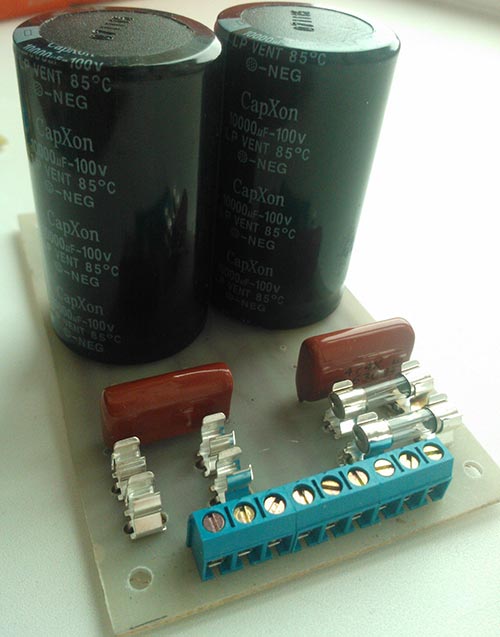

Фотографии некоторых из представленных блоков питания.

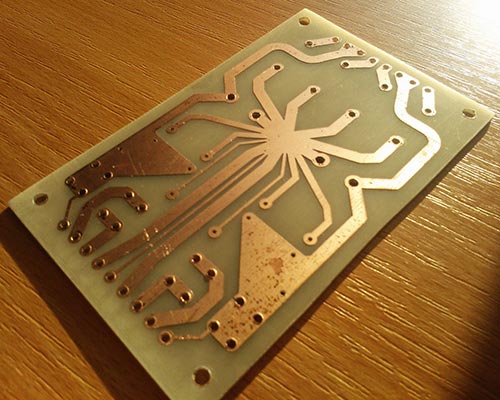

Ко всем блокам питания прилагаются проверенные 100% рабочие печатные платы.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Схема 1: Маломощный стабилизированный блок питания для предусилителей | |||||||
| VT1 | Биполярный транзистор | BD139 | 1 | Аналог:BD135 | |||
| VT6 | Биполярный транзистор | BD140 | 1 | Аналог:BD136 | |||
| VT2, VT3 | Биполярный транзистор | MPSA42 | 2 | Аналог:KSP42, 2N5551 | |||
| VDS1, VDS2 | Выпрямительный диод | 1N4007 | 8 | ||||
| VT4, VT5 | Биполярный транзистор | MPSA92 | 2 | Аналог:KSP92, 2N5401 | |||
| VD1, VD4 | Выпрямительный диод | 1N4148 | 2 | ||||
| VD2, VD3 | Стабилитрон | 1N4742 | 2 | Любые стабилитроны на напряжение 12В | |||
| C1, C6, C15, C18 | Конденсатор | 2.2 мкФ | 4 | Керамика | |||
| C2-C5, C16, C17, C19, C20 | Конденсатор | 1000 мкФ | 8 | Электролит на 50В | |||
| C7, C9, C21, C23 | Конденсатор | 100 мкФ | 4 | Электролит на 50В | |||
| C8, C10, C22, C24 | Конденсатор | 100 нФ | 4 | Керамика | |||
| C11, C14 | Конденсатор | 220 пФ | 2 | Керамика | |||
| C12, C13 | Конденсатор | 1 мкФ | 2 | Электролит на 50В или керамика | |||
| R1, R12 | Резистор | 10 Ом | 2 | ||||
| R2, R10 | Резистор | 10 кОм | 2 | ||||
| R3, R11 | Резистор | 33 кОм | 2 | ||||
| R4, R9 | Резистор | 4.7 кОм | 2 | ||||
| R5, R7 | Резистор | 18 кОм | 2 | ||||
| R6, R8 | Резистор | 1 кОм | 2 | ||||
| Схема 2: Маломощный блок питания с преобразованием однополярного напряжения в двухполярное | |||||||
| VT1 | Биполярный транзистор | 2N5551 | 1 | Аналог:KSP42, MPSA42 | |||
| VT2 | Биполярный транзистор | 2N5401 | 1 | Аналог:KSP92, MPSA92 | |||
| VDS1 | Выпрямительный диод | 1N4007 | 4 | ||||
| VD1, VD2 | Выпрямительный диод | 1N4148 | 2 | ||||
| C1-C4, C6, C7 | Конденсатор | 2200 мкФ | 6 | Рабочее напряжение в зависимости от входного | |||
| C5, C8 | Конденсатор | 100 нФ | 2 | ||||
| R1, R2 | Резистор | 3.3 кОм | 2 | ||||
| Схема 3: Мощный двухполярный блок питания с полу-мостовым выпрямлением | |||||||
| VD1-VD4 | Выпрямительный диод | FR607 | 4 | ||||
| C1, C5 | Конденсатор | 15000 мкФ | 2 | Электролит на 50В | |||
| C2, C3, C7, C8 | Конденсатор | 1000 мкФ | 4 | Электролит на 50В | |||
| C4, C6 | Конденсатор | 1 мкФ | 2 | ||||
| F1-F4 | Предохранитель | 5 А | 4 | ||||
| Схема 4: Мощный блок питания с полу-мостовым выпрямлением | |||||||
| VT1, VT3 | Биполярный транзистор | BD139 | 2 | Аналог:BD135 | |||
| VT2 | Биполярный транзистор | BD140 | 1 | Аналог:BD136 | |||
| VDS1 | Выпрямительный диод | 1N4007 | 4 | ||||
| VD1, VD2, VD5, VD8 | Выпрямительный диод | FR607 | 4 | ||||
| VD3, VD6, VD9 | Стабилитрон | 1N4742 | 3 | ||||
| VD4, VD7 | Стабилитрон | 1N4728 | 2 | ||||
| VD10, VD11 | Выпрямительный диод | 1N4148 | 2 | ||||
| C1, C3 | Конденсатор | 15000 мкФ | 2 | Электролит на 50В | |||
| C2, C4 | Конденсатор | 100 мкФ | 2 | Электролит на 50В | |||
| C5 | Конденсатор | 470 мкФ | 1 | Электролит на 50В | |||
| R1, R4 | Резистор | 22 Ом | 2 | ||||
| R2, R3, R5 | Резистор | 1.3 кОм | 3 | ||||
| F1, F2 | Предохранитель | 10 A | 2 | ||||
