Случайно стал счастливым обладателем предварительного усилителя Technics SU-C800U. Приобрел его на Молотке (аукционе) за 1850 рублей. В процессе торгов неоднократно общался со своим другом (радиоинженером) по поводу возможных неисправностей. По словам друга в предварительных усилителях (далее по тексту — пред), нечему сгорать, поскольку слаботочные цепи очень редко что-либо выводят из строя. Продавец никаких гарантий по преду не давал. Единственное, что вселяло некоторую уверенность в том, что данный пред был целый то, что продавец перепродавал различную радиоаппаратуру купленную в Германии. И если он указывал, что аппарат не вскрывался, так оно и было. На доставку было дополнительно потрачено 400 рублей. Не прошло и 2-х недель, как пред по почте был доставлен ко мне.

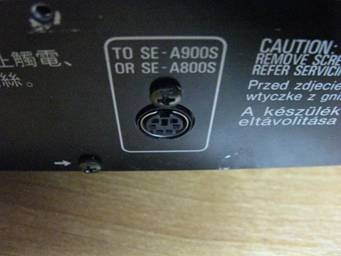

Внешний осмотр показал, что продавец был прав, когда указывал, что на корпусе сверху есть небольшие царапинки. Никаких иных недостатков обнаружено не было. Итак, перейдем к самому предварительному усилителю. В оригинале пред питается от оконечного усилителя по кабелю, разъемы которого очень напоминают S-video.

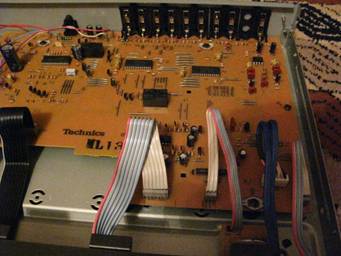

В результате такого схематичного построения, предварительный усилитель имеет ограниченное использование, поскольку использовать предварительный усилитель без оконечного усилителя не представляется возможным, если только не встроить в него блок питания. Возможно, что данная статья поможет кому-либо приобрести предварительный усилитель и использовать его автономно без оконечного усилителя, цена которого существенна. Итак, перейдем к нашим баранам и в предварительном усилителе открутим верхнюю крышку и аккуратно уберем ее. Внимание! С предом больше НИЧЕГО не делаем.

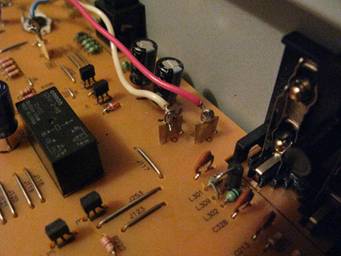

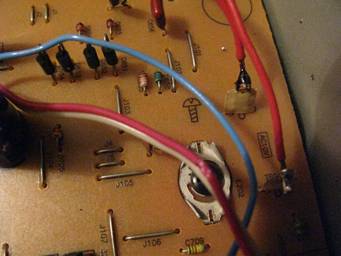

Инженеры Matsushita Electric сделали все для того, что бы можно было апгрейдить пред без всяких проблем. При внимательном рассмотрении платы, на ней обнаруживаются контрольные флажки (их на плате 5 штук), рядом с ними на плате указано, какое напряжение на них должно быть. Вот к ним то и надо подводить (подпаивать, на фото уже подпаяно) внешнее питание.
Для работы преда необходимо двухполярное питание по 15 вольт и 10 вольт переменного напряжения. Переменное напряжение необходимо для включения реле питания и привода двигателя регулятора громкости. Остается только найти подходящий блок питания, который бы полностью подходил по параметрам и по габаритам (высота трансформатора не должна быть выше 5см). Те, кто с паяльником на «ты» конечно же, без проблем изготовят блок питания самостоятельно, поэтому в дальнейшем это статья для тех, кто, как и я, паяльник держал давно.

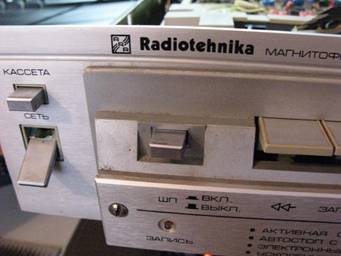

При проектировании предварительного усилителя Technics SU-C800U инженеры Matsushita Electric тесно сотрудничали с инженерами Рижского радиозавода им А.С.Попова, которые в это время проектировали перспективную модель советского кассетного магнитофона «Радиотехника», иначе, чем объяснить то, что блок питания от магнитофона «Радиотехника МП-7301 стерео» (аналог «Радиотехника МП-201») идеально подходит к предварительному усилителю Technics SU-C800U.
Данный магнитофон со сломанной кинематикой мною был приобретен за 100 рублей.
Вскрываем магнитофон. Отсоединяем шлейфы проводов от плат, соединяющихся с блоком питания. Откручиваем 4 болта и отсоединяем блок питания вместе с шасси, на котором крепится трансформатор, от основания магнитофона.

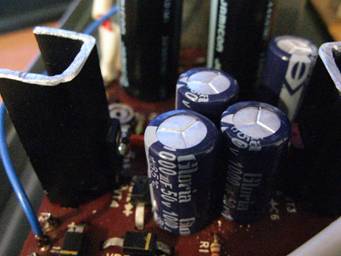

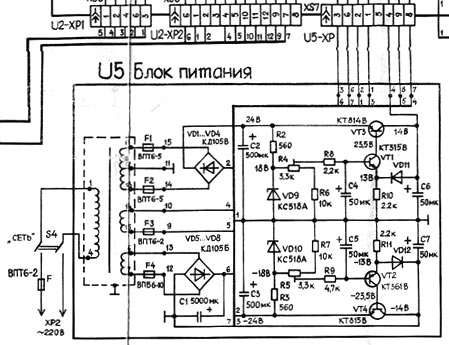

Больше магнитофон нам не нужен, убираем его. Снимаем защитный кожух трансформатора и ножницами по металлу отрезаем верхнюю часть, чтобы кожух по высоте остался около 3,5 см. Все имеющиеся конденсаторы на плате блока питания мною были заменены на импортные конденсаторы большей емкости. Дальше проверяем по схеме и по плате: все ли имеются детали на плате (на моей не хватало 3-х диодов) и все ли провода от трансформатора правильно подсоединены. Откручиваем от платы радиаторы транзисторов, отпаиваем транзисторы вместе с радиаторами, обрезаем радиаторы, оставляем где-то 2,5-3 см, проверяем транзисторы на утечки.
Если все нормально, устанавливаем все на место.
Включаем блок питания без нагрузки и проверяем питание. Я в своем блоке питания установил построечными резисторами 14,5 вольт. Дальше дело фантазии как закрепить в имеющемся пространстве преда трансформатор и плату блока питания.

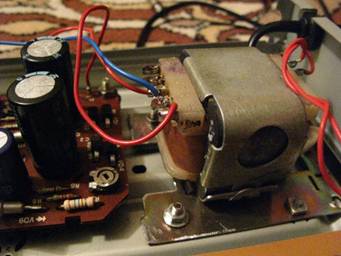

Я отделил плату от основания, на котором крепится трансформатор. Обрезал основание и закрепил основание вместе с трансформатором к шасси преда.

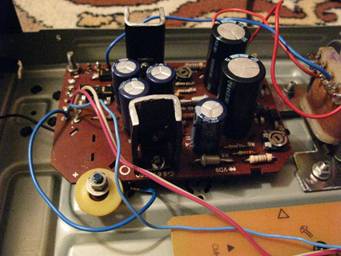

Установил обрезанный защитный кожух. Плату блока питания на 4 болтах, снизу изоляторы, закрепил также на шасси.

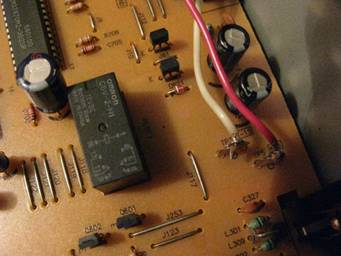

Теперь подпаиваем провода. Непосредственно с трансформатора выводы 6 и 7 берем переменное напряжение 10В и подпаиваем к флажкам на плате преда, где указано АС10V.
С платы блока питания обозначено:
точка № 4 подпаиваем к преду +15в;
точка № 3 подпаивается к преду – 15в.
точка № 2 — масса, подсоединяется к массе на плате преда и отдельным проводом подсоединяется к шасси преда; Точки указаны для платы магнитофона «Радиотехника 7301-стерео», для «Радиотехники МП-201» возможно другие
Все напряжения предварительно замеряем измерительным прибором.

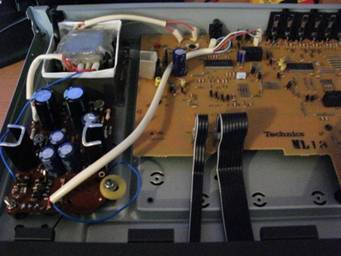

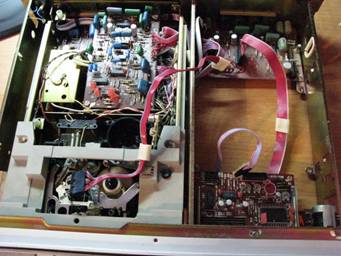

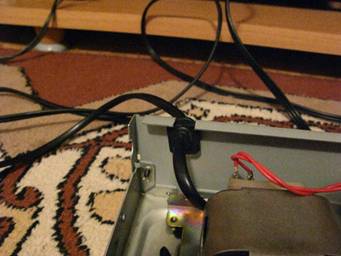

После всего соединения и закрепления это выглядело так.

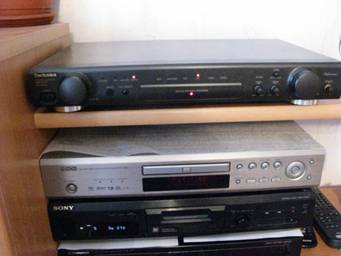

Закрываем крышку, закручиваем болты. Вот и все. Прекрасный предварительный усилитель готов к работе. Приятного прослушивания музыки.
