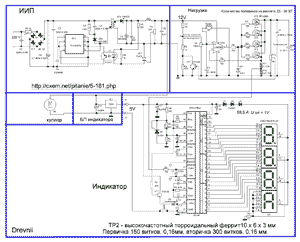

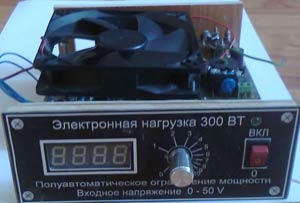

Электронная нагрузка предназначена для проверки блоков питания в линейном режиме. Имеет полуавтоматическое ограничение мощности порядка 300 — 350 Ватт. Имеет неплохую стабилизацию установленного тока нагрузки.
Характеристики:
Входное напряжение на нагрузку от 0 до 50 Вольт.
Максимальный ток нагрузки при входном напряжении 5В = 40 A, при 30В = 4 — 5 A.
В диапазоне от 0В до 30В максимальная сила тока нагрузки плавно уменьшается и в диапазоне от 30В до 50В максимальная сила тока нагрузки постоянна и составляет 4- 5 А.
Нагрузка имеет автономное питание, поэтому нагружать можно БП практически с нулевым напряжением ( например одну банку аккумулятора).
Сама нагрузка плавно регулируется от 0 А до ограничения.
Drevnii и Тера
Обсуждение схемы на форуме
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
---|---|---|---|---|---|---|---|
ИИП | |||||||
DA1 | ШИМ-контроллер | TNY255PN | 1 | ||||
U1 | Оптопара | PC817 | 1 | ||||
VS1 | ИС источника опорного напряжения | TL431 | 1 | ||||
Br1(VD1) | Диодный мост | DB107 | 1 | ||||
VD2 | Выпрямительный диод | HER208 | 1 | ||||
VD3 | Диод Шоттки | 1N5822 | 1 | ||||
C1, C3, C5 | Конденсатор | 2200 пФ | 3 | 2 кВ | |||
C2 | Электролитический конденсатор | 4.7 мкФ | 1 | 400 В | |||
C4 | Конденсатор | 0.22 мкФ | 1 | ||||
C6 | Электролитический конденсатор | 100 мкФ | 1 | 63 В | |||
C7, C8 | Конденсатор | 0.47 мкФ | 2 | ||||
R1 | Термистор | 10 Ом | 1 | ||||
R2 | Резистор | 110 кОм | 1 | 2 Вт | |||
R3 | Резистор | 300 Ом | 1 | ||||
R4 | Резистор | 1 кОм | 1 | ||||
R5 | Потенциометр | 22 кОм | 1 | ||||
Tr1 | Трансформатор | 1 | |||||
L2 | Дроссель | 1 | |||||
Сетевой разъём | 2 контакта | 1 | |||||
Нагрузка | |||||||
OP2 | Операционный усилитель | LM358N | 1 | ||||
VT1 | Биполярный транзистор | КТ3102 | 1 | ||||

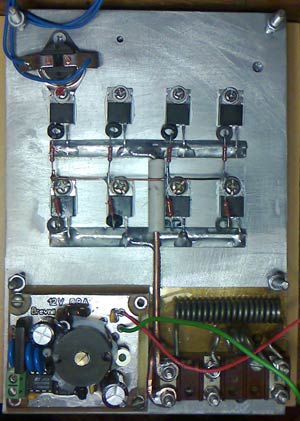

VT2-VT5 | MOSFET-транзистор | IRFZ44N | 4 | На фото — 8 шт. | |||
VD1 | Стабилитрон | 6.8 В | 1 | ||||
C1 | Конденсатор | 0.1 мкФ | 1 | ||||
С2 | Электролитический конденсатор | 4 мкФ | 1 | 160 В | |||
R1 | Резистор | 1 кОм | 1 | ||||
R2 | Резистор | 51 Ом | 1 | ||||
R3 | Резистор | 450 Ом | 1 | ||||
R4, R13 | Потенциометр | 1 МОм | 2 | ||||
R5 | Резистор | 10 кОм | 1 | ||||
R6 | Резистор | 300 Ом | 1 | ||||
R7-R10 | Резистор | 100 Ом | 4 | ||||
R11 | Резистор | 0.1 Ом | 1 | Проволочный | |||
R12 | Резистор | 0.01 Ом | 1 | Проволочный | |||
Термо | Термостат | 1 | |||||
Bat4 | Разъём | 2 контакта | 1 | Для тестируемого БП (0-50 В) | |||
Теплоотвод | 1 | Для VT2-VT5 | |||||
Индикатор | |||||||
Микросхема | КР572ПВ2А | 1 | |||||
G1 | Светодиодный индикатор | GND-5622FS-21 | 2 | 2 разряда, 7 сегментов + точка, общий анод | |||
VT1 | Биполярный транзистор | КТ3102 | 1 | ||||
D1-D3 | Выпрямительный диод | 1N4007 | 3 | ||||
D4 | ИС источника опорного напряжения | TL431 | 1 | ||||
D5 | Диод | германиевый | 1 | ||||
C1, C4, C6, C10 | Конденсатор | 0.1 мкФ | 4 | ||||
С2 | Конденсатор | 0.047 мкФ | 1 | ||||
C3 | Конденсатор | 0.01 мкФ | 1 | ||||
C5 | Конденсатор | 100 пФ | 1 | ||||
C7 | Электролитический конденсатор | 10 мкФ | 1 | 10 В | |||
C8 | Электролитический конденсатор | 10 мкФ | 1 | ||||
R1 | Резистор | 470 кОм | 1 | ||||
R2 | Резистор | 1 МОм | 1 | ||||
R3 | Резистор | 100 кОм | 1 | ||||
R5 | Резистор | 47 кОм | 1 | ||||
R6 | Резистор | 1 кОм | 1 | ||||
R7 | Подстроечный резистор | 3.3 кОм | 1 | ||||
R8 | Резистор | 300 Ом | 1 | ||||
R9 | Резистор | 51 Ом | 1 | ||||
Tr2 | Трансформатор | 1 | |||||
XT | Разъём | 2 контакта | 1 | ||||
БП индикатора | |||||||
IC1 | Линейный регулятор | LM7805 | 1 | ||||
C11 | Электролитический конденсатор | 10 мкФ | 1 | ||||
Кулер | |||||||
M1 | Кулер | 12 В | 1 | ||||
