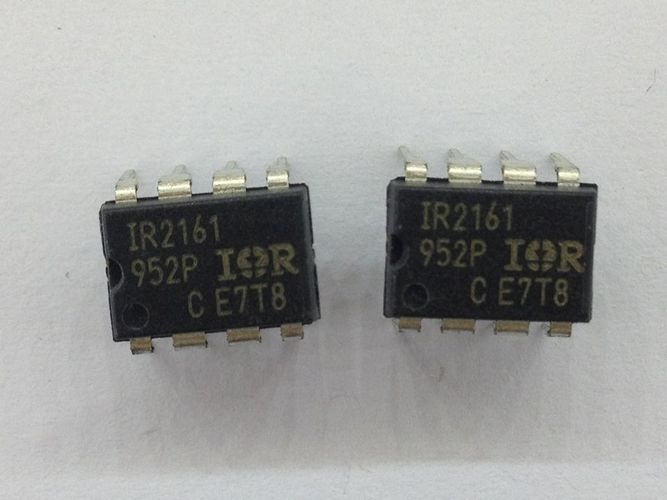

Представляю вашему вниманию импульсный источник питания на микросхеме IR2161. Эта микросхема является контроллером балластов галогенных ламп, но благодаря своим свойствам отлично подходит для создания на ее основе импульсных блоков питания. Микросхема имеет встроенную защиту от перегрузки и короткого замыкания, эффективный софт-старт, защиту от перегрева и адаптивное мертвое время.

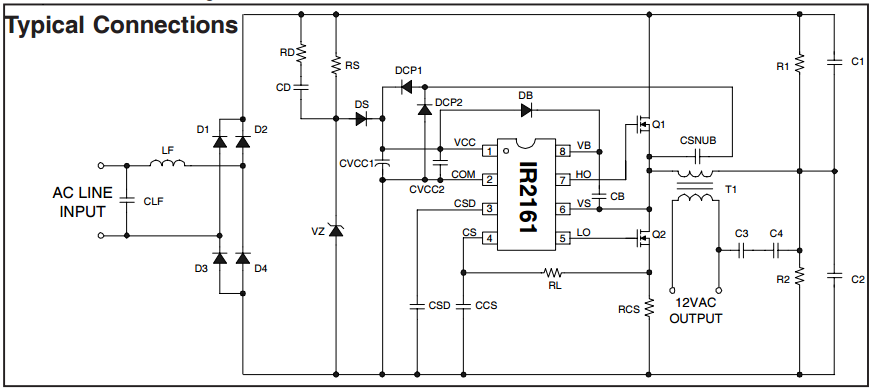

Стандартная схема включения IR2161 из даташита показана ниже:

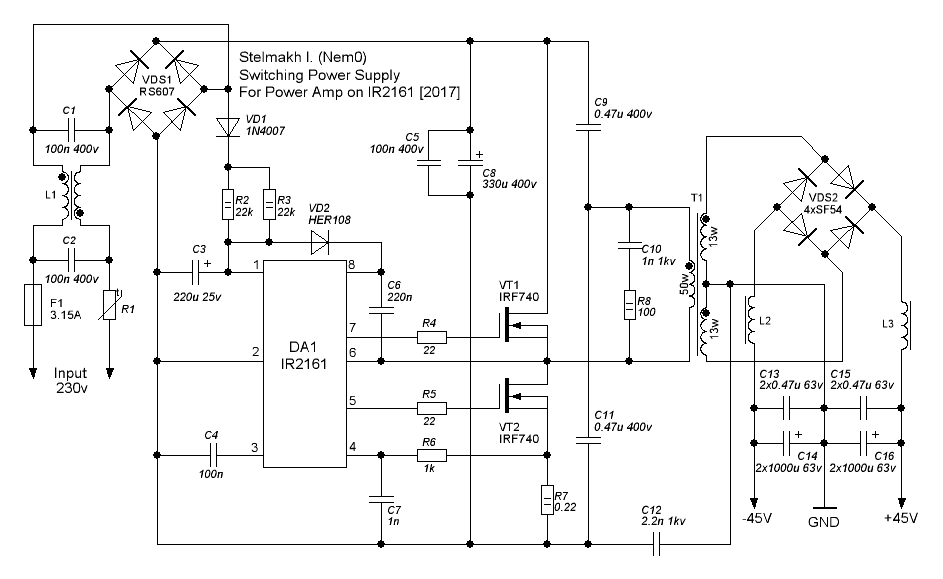

А здесь показана схема самого блока питания, главного героя этой статьи:

Схема позволяет на ее основе собрать импульсный источник питания для УМЗЧ или других целей, мощностью до 500Вт.

Пойдем по порядку. На входе блока питания у нас стоит термистор и предохранитель. Термистор я использовал из компьютерного блока питания. Предохранитель в моем случае на 3,15А. Далее следует фильтр сетевого напряжения, который построен на C1, L1, C2. Дроссель L1 так же мною взят из компьютерного блока питания. Сетевое напряжение выпрямляется диодным мостом RS607 (6А, 700В) или диодным мостом построенном на четырех дискретных диодах 1N5408 (3А, 1000В). Вместо диодного моста RS607 можно применить другой диодный мост с током 4-8А. Пульсации выпрямленного напряжения сглаживаются высоковольтным электролитом С8 (330мкФ 400В). Емкость конденсатора C8 зависит от необходимой выходной мощности блока питания, его емкость должна быть не менее 1мкФ на 1Вт выходной мощности, лучше если на 1Вт выходной мощности будет приходится 1,5 — 2мкФ емкости. С5 необходим для борьбы с высокочастотными помехами в цепи первичного питания. Контроллер IR2161 запитывается через цепь VD1, R2, R3. Резисторы R2 и R3 рассеивают примерно 2Вт тепла и в процессе работы нагреваются до 70-80 градусов, это нормально, волноваться по этому поводу не стоит. С3 предназначен для сглаживания пульсаций напряжения питания контроллера. Конденсатор С4 задает время работы софт-старта, производитель рекомендует в его качестве использовать конденсатор емкостью 100нФ. Диод VD2 должен быть быстродействующим и в его качестве выбираем диод HER108. Относительно номинала конденсатора C6 производитель не дает никаких рекомендаций, но я рекомендую выбирать его номинал равный 100-220нФ. Затворные резисторы R4 и R5 выбираются исходя из того какие применяются ключи, для IRF740 оптимальный номинал этих резисторов 22 Ом. Номиналы цепи R6 и C7 рекомендованы производителем и я решил прислушаться к данной рекомендации. Резистор R7 задает ток срабатывания защита от перегрузки и короткого замыкания, как выбирать его номинал будет описано далее. Насчет номинала конденсаторов C9 и C11 производитель так же не дает никаких рекомендация, я же выбрал их номинал равный 470нФ. Цепь C10 и R8 предназначена для гашения выбросов напряжения на первичной обмотке трансформатора. Конденсатор C12 предназначен для уменьшения всех видов помех генерируемых импульсным блоком питания. Т1 — основной импульсный трансформатор, о нем поговорим более подробно далее. VDS2 диодный мост цепей вторичного питания, необходимо применять только быстрые диоды, либо диоды Шоттки. Диоды выбираются исходя их выходного напряжения и тока, об этом более подробно поговорим далее. Индуктивности L1 и L2 я взял из компьютерного блока питания, представляют они из себя катушки по 3-5 витков провода, намотанных на ферритовом стержне. С13 и С15 предназначены для подавления высокочастотных помех во вторичных цепях питания, их номинал может быть любым, но чем больше их номинал — тем лучше. Электролиты С14 и С16 выбираются исходя из требуемой выходной мощности блока питания, моя рекомендация — по 470мкФ в плече на каждые 100Вт выходной мощности, но не менее 1000мкФ. Лучше применять несколько конденсаторов меньшей емкости, чем один с большой емкостью, это связано с допустимым током пульсаций конденсаторов.

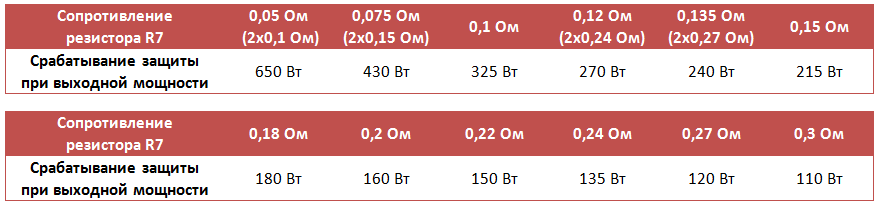

При достижении определенного значения потребляемой от блока питания мощности (или при коротком замыкании на выходе блока питания), срабатывает защита. Мощность при которой будет срабатывать защита выбирается исходя из сопротивления резистора R7. Зная мощность, которую вы рассчитываете получить от данного блока питания, вы можете выбрать номинал резистора R7 из таблицы ниже.

Так же можно более точно рассчитать номинал R7 по формуле: R7 = 0,141 * Vac / Pload
где, R7 — номинал резистора в Ом, Vac — напряжение на входе блока питания (обычно это 220-230В) в вольтах, Pload — требуемая выходная мощность в Вт.

Мощность рассеиваемая на резисторе R7 рассчитывается по формуле: Pr7 = (Pload / Vac)^2 * R7.

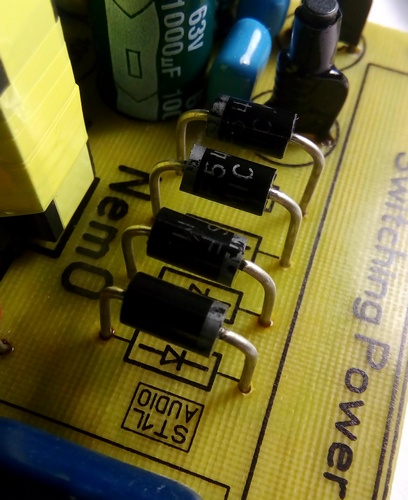

Диоды диодного моста VDS2 должны быть обязательно быстродействующими либо диодами Шоттки. Я применил диоды SF54 (5A, 200В). С этими диодными мостами можно в снимать с каждого плеча блока питания до 3А. Диоды SF54 необходимо устанавливать на плату таким образом, чтобы выводы диода были максимально возможной длины — это необходимо для эффективного отвода тепла от кристалла и его рассеивания. Диодный мост VDS1, необходимо устанавливать таким же образом, оставляя выводы максимальной длины. При необходимости получить больший выходной ток, необходимо применять диоды в корпусе ТО-220 c возможностью крепления к радиатору. Для установки таких диодов необходимо немного изменить печатную плату. В качестве более мощной замены диодам SF54, можно применить диоды BYW29 (8А, 200В), 8ETH06 (8А, 600В), 15ETH06 (15А, 600В), SF164 (16A, 200В).

Трансформатор Т1 рассчитывается с применением специализированных компьютерных программ. Первичную обмотку я намотал проводом диаметром 0,5мм, 50 витков. В моем случае напряжение вторичных обмоток выбирается из расчета 3,1В на виток. Мне необходимо было получить напряжение плеча на выходе блока питания примерно 40В, а это соответствует 13 виткам в каждую из полуобмоток трансформатора. Для намотки я использовал два провода по 0,5мм. Диаметр провода обмоток я рекомендую выбирать из расчета 1мм (по диаметру провода) на каждые 3А тока, для первичной обмотки я рекомендую использовать провод 0,3мм (по диаметру) на каждые 100Вт выходной мощности, но не менее 0,5мм. Лучше мотать в несколько более тонких проводов, чем одним толстым (это связано с поверхностным эффектом). Сердечник трансформатора я взял от компьютерного блока питания, вы можете применять любой другой сердечник подходящий под ваши потребности по габаритной мощности, скорее всего для этого придется немного изменить печатную плату.

Внимание! При покупке IRF740 необходимо быть крайне внимательным чтобы не нарваться на подделку, которые встречаются очень часто, особенно на Aliexpress, для этого важно знать как выглядит поддельный IRF740.

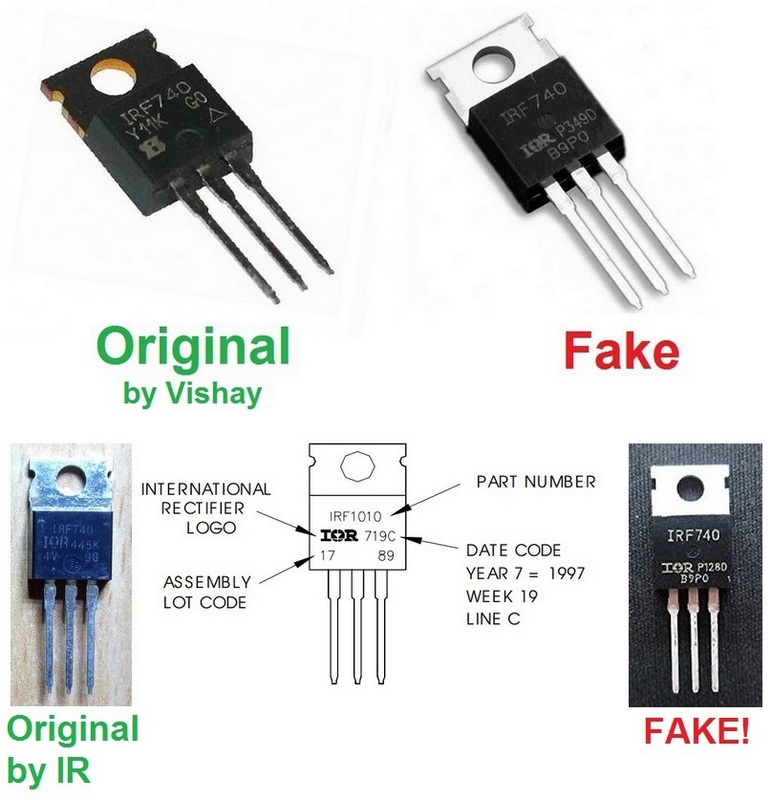

На иллюстрации сверху, показаны два вида оригинальных IRF740 производства Vishay и производства IR, а также типичная подделка, которая часто встречается на Aliexpress и в других магазинах.

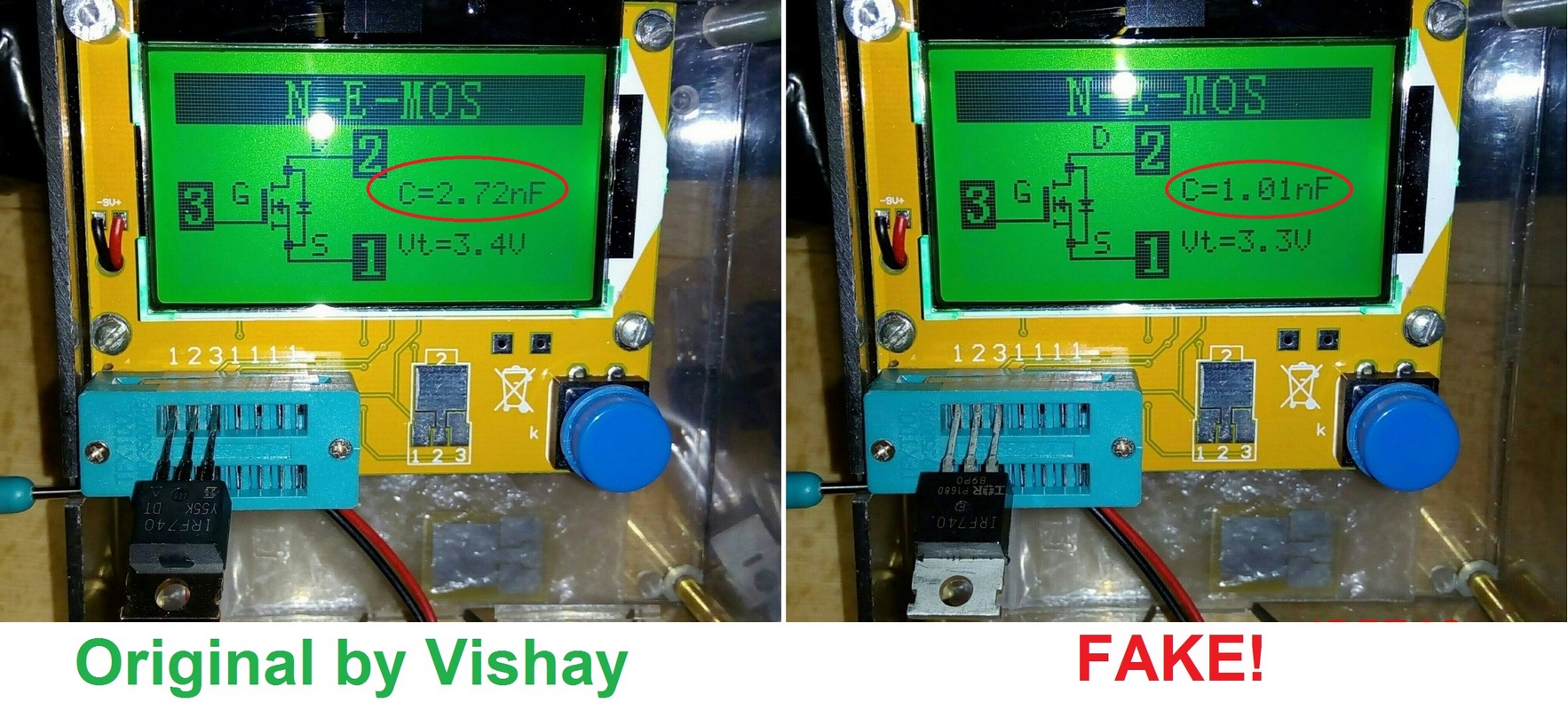

Кроме внешнего вида, подделку от оригинала легко отличить с помощью транзистор-тестера:

Если установить в панельку транзистор-тестера оригинальный транзистор, то отображаемое значение емкость будет: C=2,6…2,7 нФ. Подделки имеют гораздо меньший кристалл, чем оригинальный транзистор и поэтому транзистор-тестер, в случае установки в него поддельного транзистора, выдаст другое — меньшее значение емкости: C=0,9…1,5 нФ. Постойте, но ведь в даташите IRF740 указана емкость 1,4 нФ, почему тогда оригинал должен иметь емкость около 2,7 нФ ? Подобный вопрос обязательно должен у кого-нибудь возникнуть. Отвечаю. Емкость указанная в даташите измерена при совершенно других условиях (напряжение затвор-исток = 0 В, напряжение сток-исток = 25 В, частота = 1 МГц), отличных от тех, при которых измеряет емкость транзистор-тестер, поэтому сравнивать значение емкостей из транзистор-тестера и даташита —  просто бессмысленно.

И последнее. Кто-то наверняка сказал: ну и что, что не оригинал, зато дешевле, какая разница?! Хорошо, если бы разница была только в цене, но нет! Оригинальный транзистор — это транзистор, который соответствует всем заявленным производителем параметрам из даташита. Поддельный транзистор — это транзистор, который не соответствует никаким параметрам. По сути, подделка — это другой транзистор. Подделка, на которой написано «IRF740», по своим параметрам может являться чем угодно, но только не IRF740. Часто подделка — это другой, более дешевый и маломощный транзистор, перемаркированный под другой, более дорогой транзистор. Другими словами, по-простому, если собрав ИИП на оригинальных IRF740 вы сможете легко и непринужденно, долговременно снять 300 Вт мощности, а кратковременно и того больше, то собрав тот же ИИП на поддельных «IRF740», вы можете получить фейерверк при попытке снять более 100 Вт, а иногда даже при первом же включении.



Правильно собранный из исправных деталей, блок питания, начинает работать сразу же после первого включения и в какой-либо настройке и регулировке не нуждается.

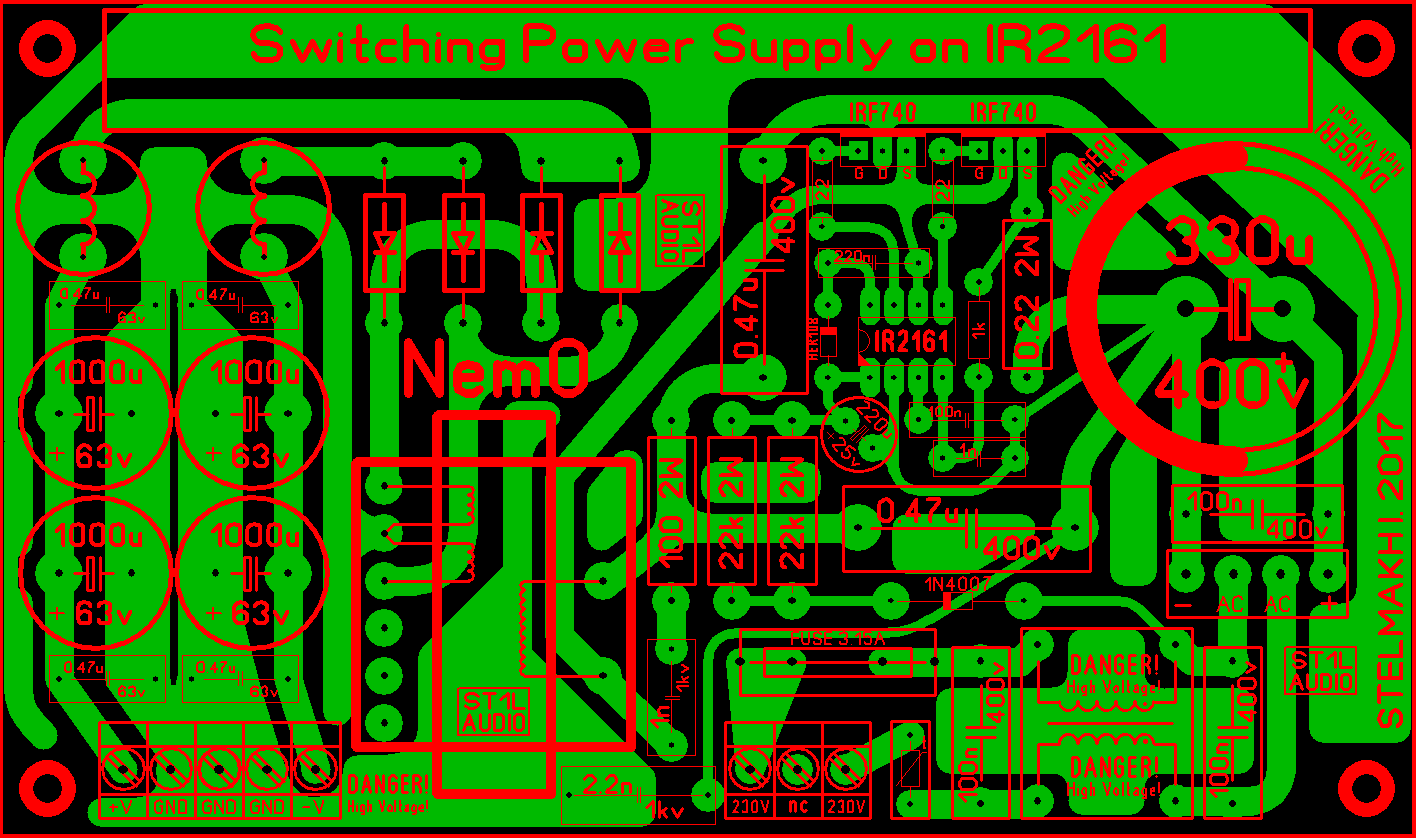

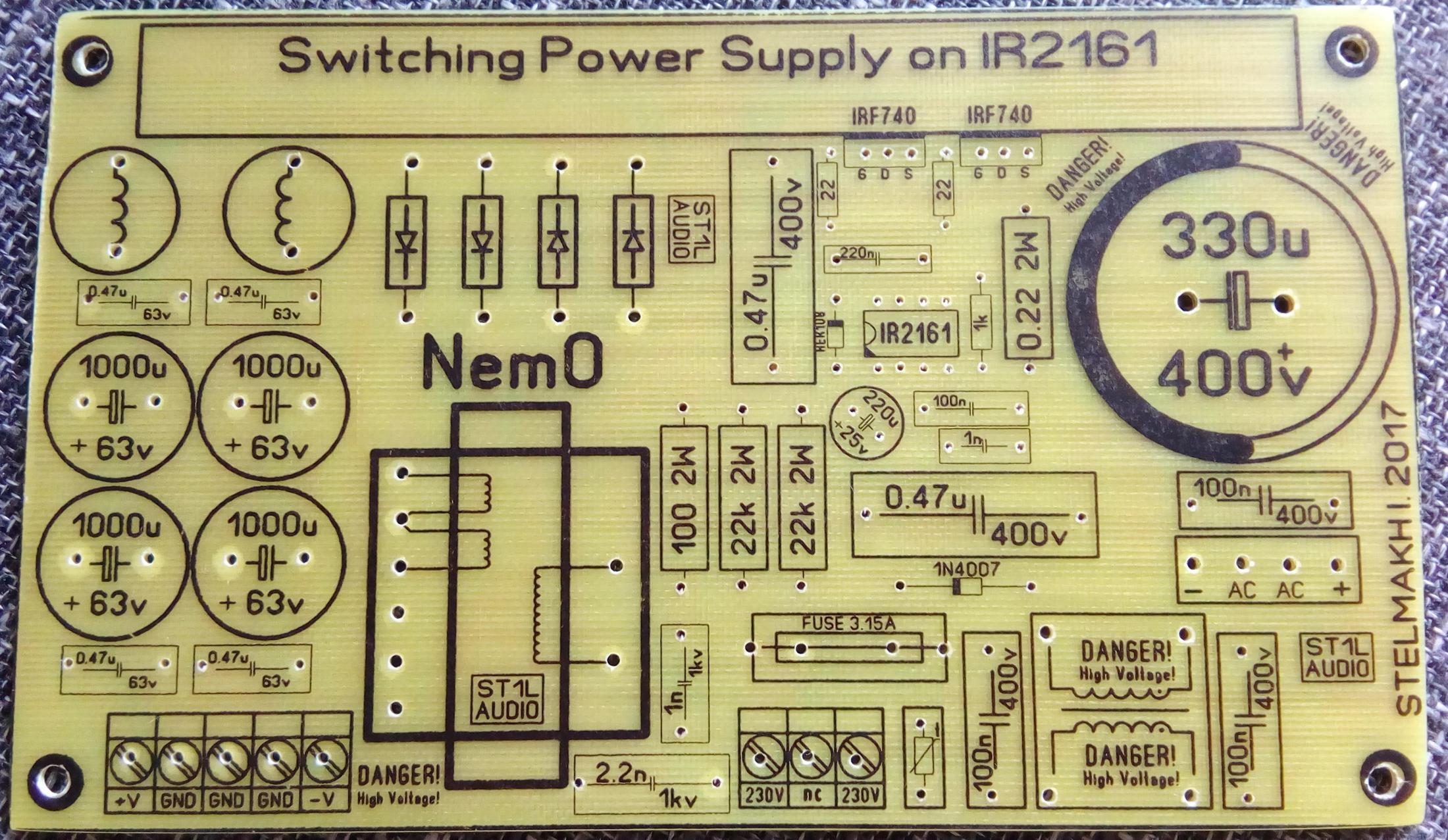

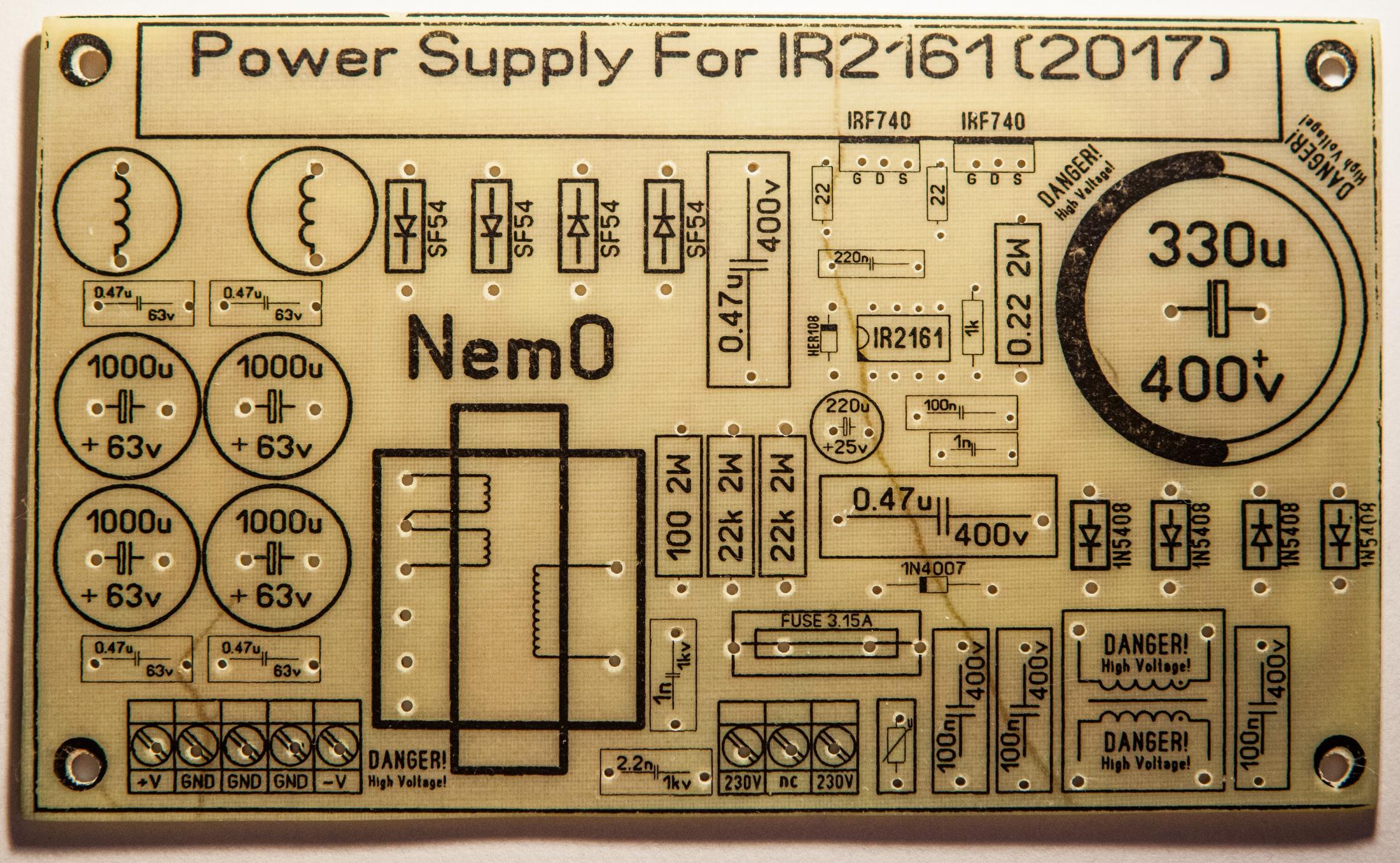

В приложении находится два варианта печатных плат: один вариант с выпрямителем VDS1 на основе дискретных диодов 1N5408, второй вариант с выпрямителем на основе диодной сборки RS607.

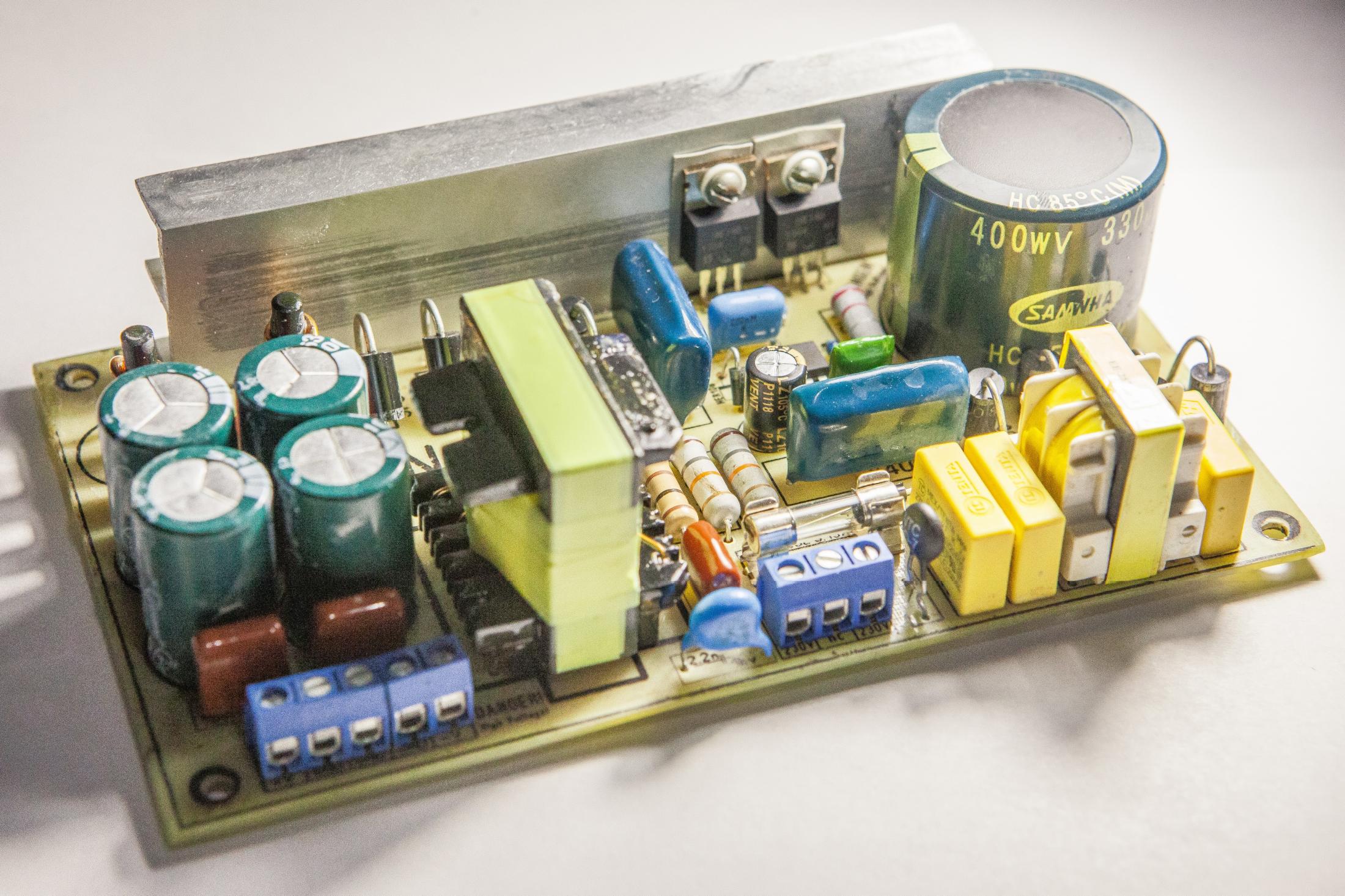

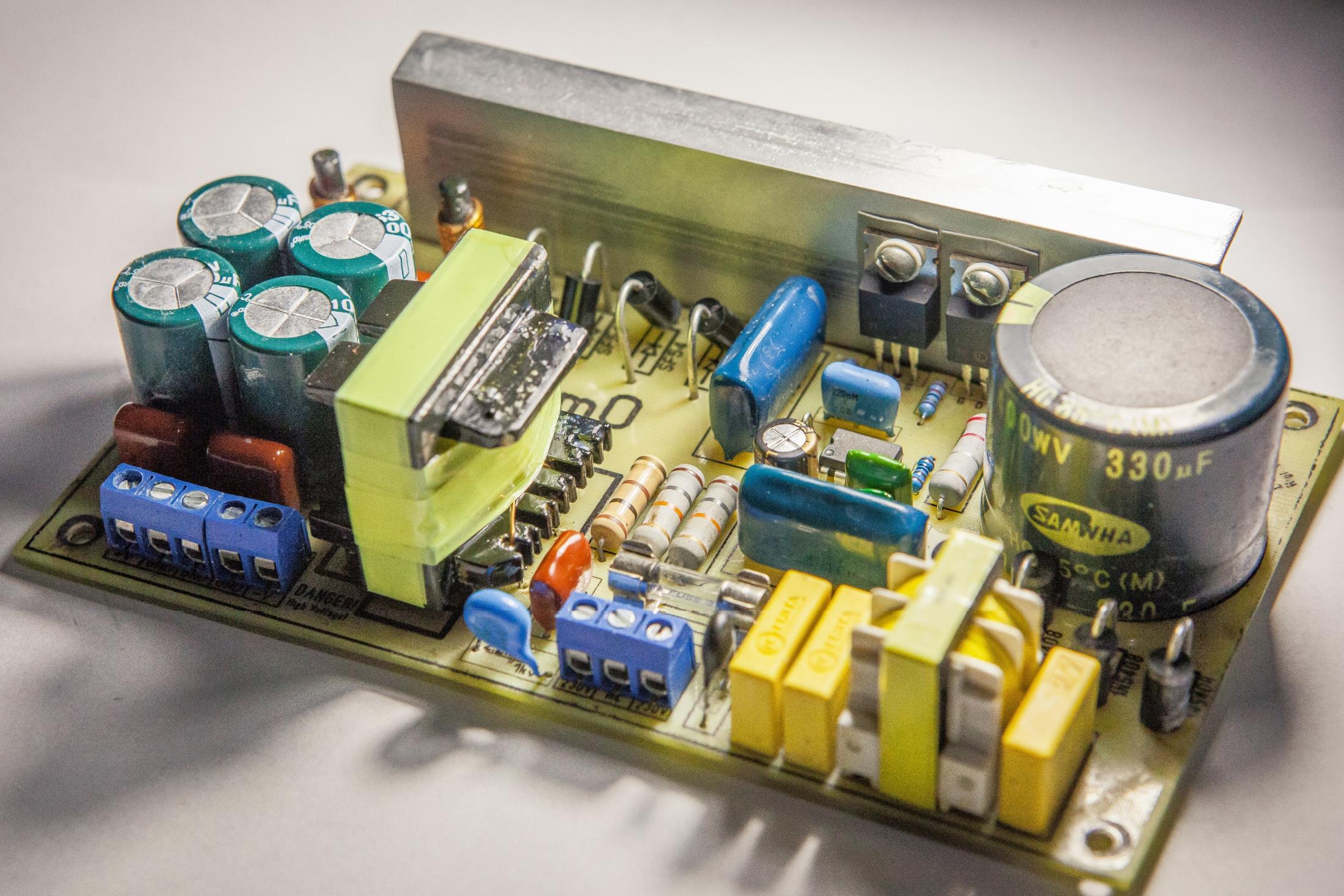

Фото готового устройства:

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
R1	Термистор	10 Ом	1
R4, R5	Резистор	22 Ом	2	0.25 Вт
R6	Резистор	1 кОм	1	0.25 Вт
R6	Резистор	0.22* Ом	1	(номинал выбирать из таблицы), 2 Вт
R8	Резистор	100 Ом	1	2 Вт
R2, R3	Резистор	22 кОм	2	2 Вт
С12	Конденсатор	2.2 нФ	1	Пленочный Y или CBB-81, 1кВ
С1, С2	Конденсатор	100 нФ	2	Пленочный X2 или CL-21, 400В
С5	Конденсатор	100 нФ	1	Пленочный CL-21, 400В
С9, С11	Конденсатор	0.47 мкФ	2	Пленочный CL-21, 400В
С13, С15	Конденсатор	0.47 мкФ	4	Пленочный CL-21, 63В
С4	Конденсатор	100 нФ	1	Пленочный или керамический
С6	Конденсатор	220 нФ	1	Пленочный или керамический
С7	Конденсатор	1 нФ	1	Пленочный или керамический
С3	Конденсатор	220 мкФ	1	Электролитический, 25В
С14, С16	Конденсатор	1000 мкФ	4	Электролитический, 63В
С8	Конденсатор	330 мкФ	1	Электролитический, 400В
VD1	Выпрямительный диод	1N4007	1	Медленный диод
VD2	Выпрямительный диод	HER108	1	Быстрый диод
VDS1	Диодный мост	RS607	1	или 4x1N5408
VDS2	Выпрямительный диод	SF54	4	или 8ETH60, или 15ETH60
VT1, VT2	MOSFET-транзистор	IRF740	2	Оригинальный
F1	Предохранитель	3,15А	1
