В данной статье мы рассмотрим одну из разработок компании E-core. Модуль DC-DC PSMR3006А реализует функции лабораторного блока питания с линейным регулятором напряжения/тока и ШИМ предрегулятором чем обеспечивается высокое быстродействие, малые пульсации выходного напряжения и тока, высокий КПД преобразователя.

Модуль поставляется в защитной коробке с кучей пены и пупырки.

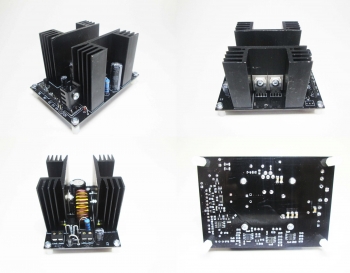

Сам модуль. Выполнен очень компактно, имеет болтовое крепления для более толстых проводов силовой части. Плата устанавливается на пластиковых держателях, для обеспечения как вентиляции так и изоляции от поверхности корпуса. Все вторичные цепи подключаются к штыревым выводам, что очень удобно при монтаже модуля в корпус!

Комплектация

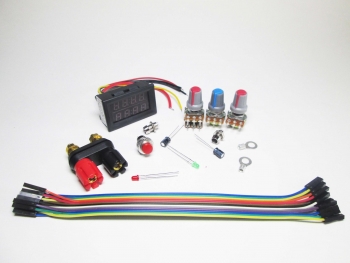

Модуль может поставляться с интерфейсным комплектом состоящим из:

1. Ампервольтметра
2. 3 подстроечных резистора, по желанию может комплектоваться четырьмя(2 для грубой подстройки и 2 для точной)
3. 2 светодиода(зеленый, красный) + 2 посадочных гнезда
4. 1 клеммный разъем
5. кнопка без фиксации
6. комплект проводов с штыревыми разъемами (для облегчения подключения внешних органов управления и индикации)

Особенностями данного модуля являются:

1. быстродействующая токовая защита.
2. выходной ток до 6 ампер.
3. линейные стабилизаторы тока и напряжения.
4. питание модуля и вольтметра осуществляется от одного источника с одним напряжением.
5. ШИМ подрегулятор.
6. наличие режима ON/OFF

Характеристики  PSMR3006A

Максимальная выходная мощность	180ватт
Диапазон установки выходного напряжения	0.1-30В
Стабильность выходного напряжения	±(0,5%+20мВ)
Пульсации выходного напряжения (режим CV), не более	2мВ rms
Диапазон установки выходного тока	0.1-6А
Стабильность ограничения выходного тока	±(0,5%+4мА)
Пульсации выходного тока (режим CС), не более	2мА rms
Минимальное входное напряжение, не менее	Uвых + 5В
Максимальное (пиковое) входное напряжение, не более	44В
Суммарные потери при входном напряжении 36В и максимальном выходном токе, не более	15ватт

Изготовление ЛБП

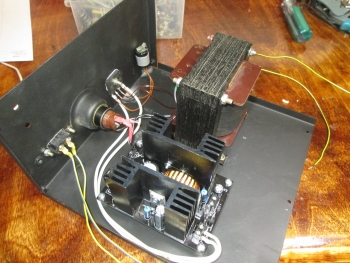

Для испытания и дальнейшей работы модуль был установлен в корпус. Сам корпус выполнен из листовой оцинковки на импровизированном листогибочном станке из тисков. В дальнейшем выкрашенный матовой краской для обеспечения заводского вида!

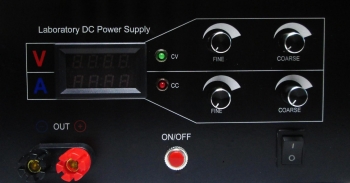

Лицевая панель выполнена на отдельной алюминиевой поверхности. Самое сложное это нанесение рисунка на лицевую панель. Для этого было изготовлено три рамки с натянутой тканью для шелкографии, на каждый цвет своя рамка. Алюминиевая панель с заранее сделанными отверстиями и пазами тщательно отшкурена нулевкой и выкрашена матовой краской. Для каждой рамки изготовлен фотошаблон той части которая будет иметь какой либо цвет, в нашем случае красный синий и белый. Затем этот фотошаблон кладется на рамку и засвечивается, после не засвеченный состав вымывается спиртом или водой, рамка прикладывается на заготовку и ракелем смоченным в краске проводится по участку без засвеченного состава, краска продавливается через волокна ткани и отпечатывается на заготовке. Так с каждой рамкой с 5-ти минутной сушкой каждого слоя под ультрафиолетом. Макет лицевой панели можно скачать в конце статьи

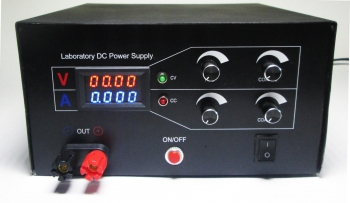

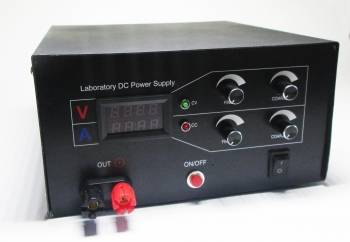

Готовое устройство выглядит следующим образом.

При подаче напряжения на модуль, блок питания переходит в режим OFF что является режимом ожидания.

Демонстрация режимов

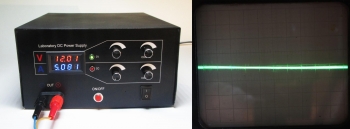

Блок питания обладает рядом функций как режим СV (режим стабилизации напряжения). В данном режиме индикатор CV горит зеленым цветом, демонстрируя что напряжение и ток на выходе модуля равны установленному или мощность выходная совпадает с потребляемой мощностью нагрузки. Исходя из осциллограммы при 80% нагрузке модуля, пульсации отсутствуют ( при питании модуля важно чтобы входное напряжение было не ниже Uвых+5В,при питании от трансформатора рекомендуемая емкость в фильтре 10000 мкф).

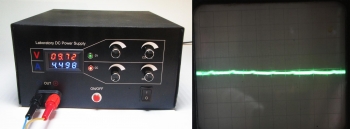

Второй режим СС ( режим стабилизации тока). В данном режиме индикатор СС загорается красным цветом, демонстрируя что мощность подключенной нагрузки превышена установленной на блоке питания. На осциллограмме видны пульсации напряжения, около 2 мВ.

ON/OFF является упрощенной функцией электронного подключения/отключения нагрузки!

Видео работы блока питания

Из плюсов

1. малая цена, всего 1500 рублей (без внешней обвески), с интерфейсным комплектом 2000рублей.
2. 2 режима работы CV и CC + ON/OFF
3. быстродействующая токовая защита
4. возможность точной и грубой подстройки как напряжения так и тока.
5. отсутствие пульсаций в режиме CV.
6. не требуется активное охлаждение (за исключением работы модуля с критическими параметрами, как нагрузка более 170 ватт).
7. в комплекте с модулем есть все чтобы собрать ЛБП буквально за вечер.

Из минусов

1. в режиме OFF на вольтметре отображается 0В и не понятно какое установлено напряжение
2. регулировка напряжения и тока подстроечными резисторами мало удобна, при низких температурах бывают закисают.

Если сравнивать модули PSMR3006A и PSMR3010P то последний имеет большее количество настроек также ЖК дисплей и подстройка напряжения и тока энкодерами. PSMR3006A обладает более простой конструкцией и легкостью монтажа внешних органов управления и индикации.

Как по мне модуль PSMR3006A является отличным для изготовления не слишком дорогого но многофункционального блока питания.

Компания E-Core также выпускает программируемые модули, прочитать о изготовлении ЛБП на их основе можно тут.

Руководство по модулю PSMR3006A.
