Блок питания бескорпусный AC/DC 220/12 24 Вт

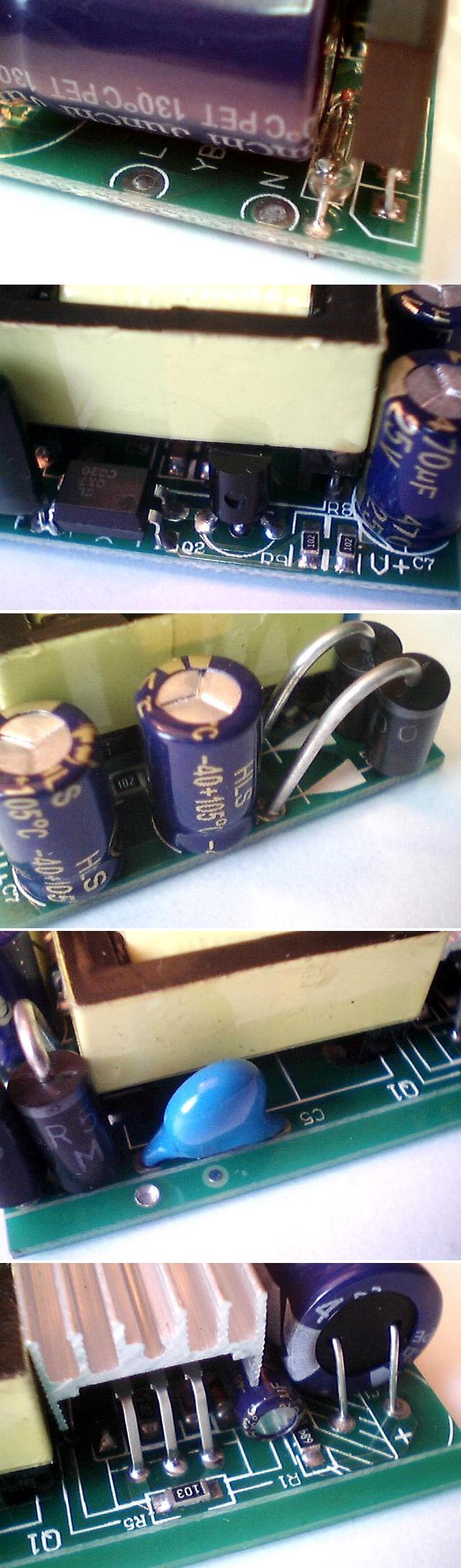

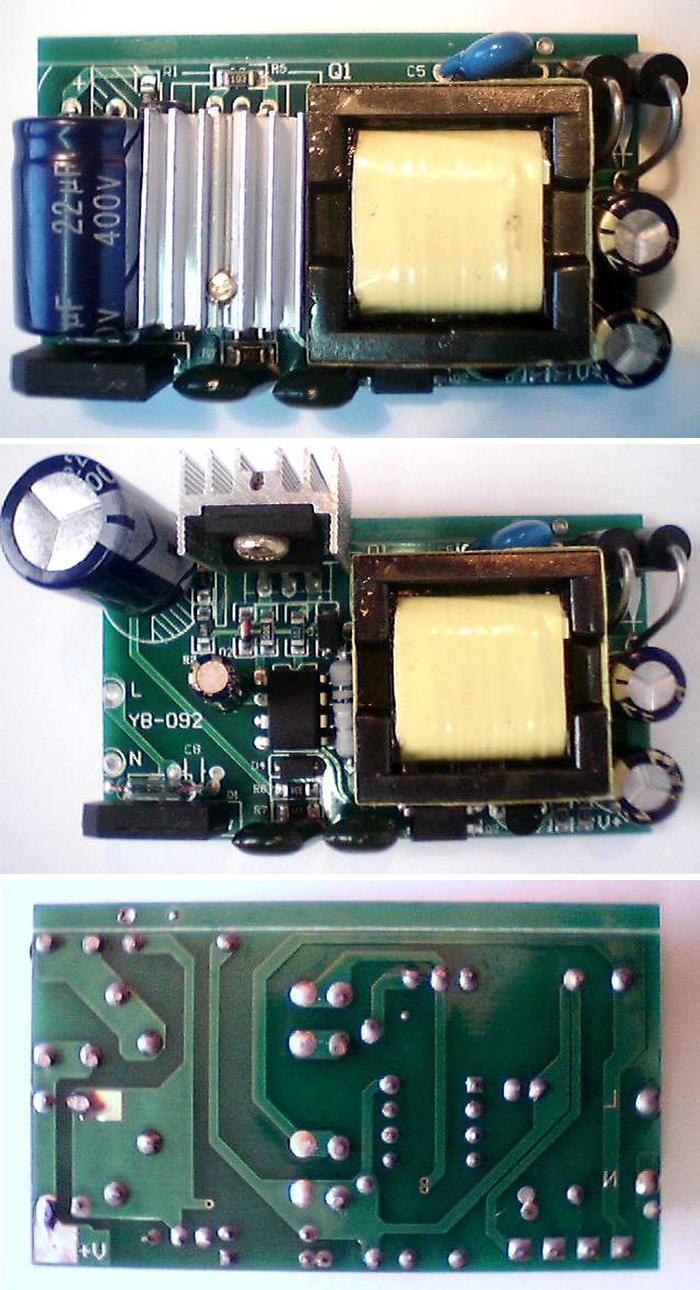

На плате под высоковольтным конденсатором имеется маркировка «YB-092», но нет никаких опознавательных знаков, говорящих о том, на какое напряжение рассчитан преобразователь (рис.1). Есть только помеченные переходные отверстия «L» и «N» для ввода сетевого напряжения с одного края платы (рис.2) и две залуженные площадки в цепях выходного напряжения на противоположном краю платы (+U и -U).

Рис.1

Рис.2

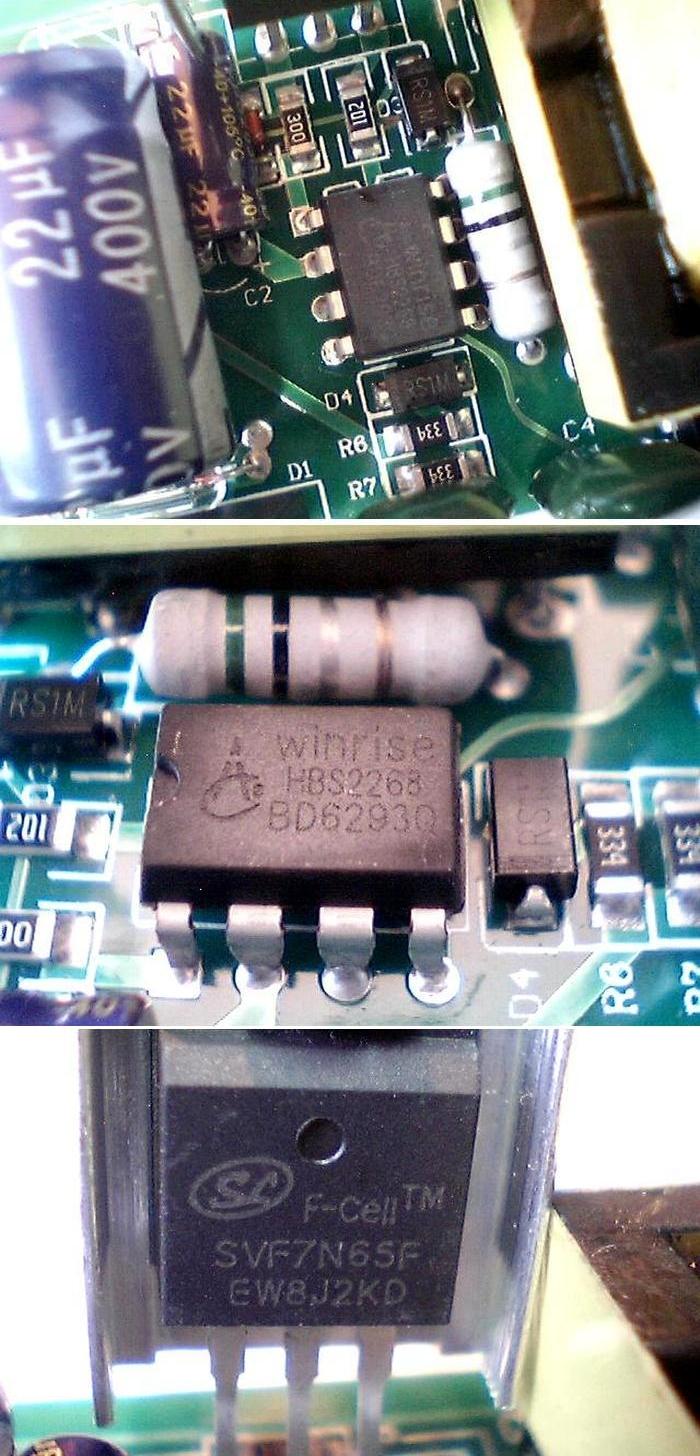

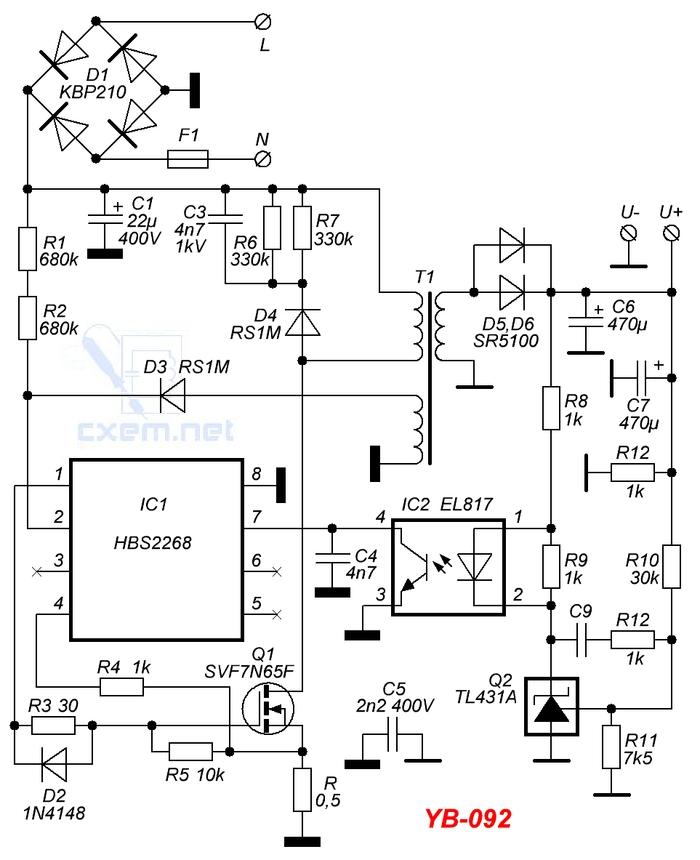

На рисунке 3 видна «обвязка» ШИМ контроллера HBS2268. Силовой транзистор – SVF7N65F. Схема – на рисунке 4.

Рис.3

Рис.4

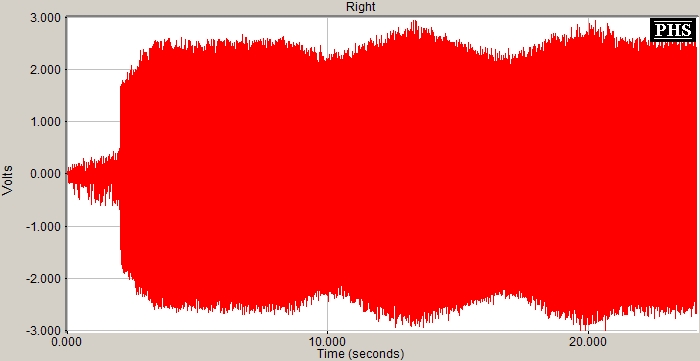

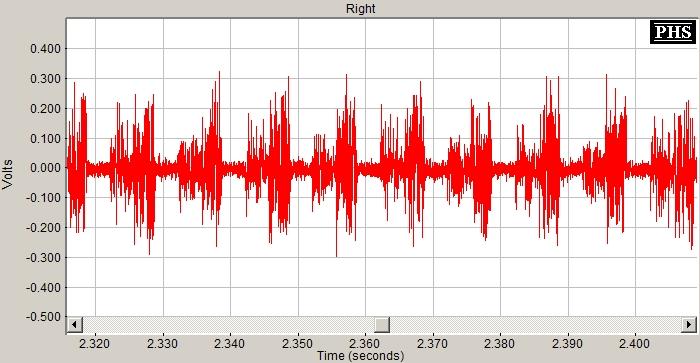

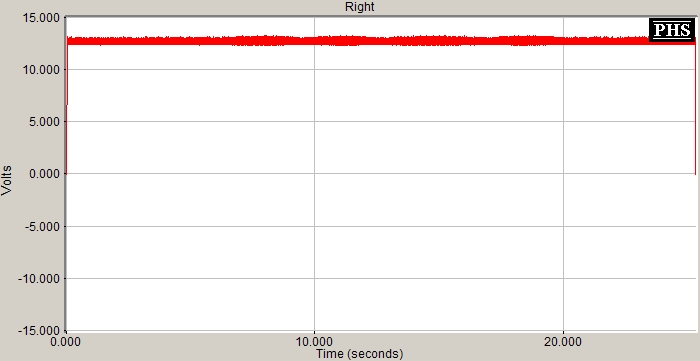

Проверка стабильности выходного напряжения проверялась при токах в нагрузке 1 А и 2 А. Оба раза графики были одинаковы – стабильное напряжение 12,56…12,57 В (рис.5), ВЧ пульсации около 0,2…0,3 В. То, что график на рисунке «нарисован» широкой полосой – это на самом деле не наличие НЧ пульсаций в питании, это гораздо хуже – преобразователь так сильно излучает электромагнитную помеху, что она наводится на провода, идущие в звуковую карту – на рисунке 6 видна «привязка» к каждому полупериоду сетевой частоты 50 Гц (чередование через 10 мс). Радиоприёмник, работающий на КВ диапазонах, эту помеху тоже ловит, хоть он и подключен к внешней антенне. Возможно, что помеха «уходит в сеть» 220 В (так как в схеме нет никаких цепей фильтрации), а далее она как излучается проводами, так и напрямую попадает в блок питания приёмника.

Рис.5

Рис.6

Следующий преобразователь — Led driver, модель HJY12-20W с выходным постоянным напряжением 6…12 В при токе 1,5 А.

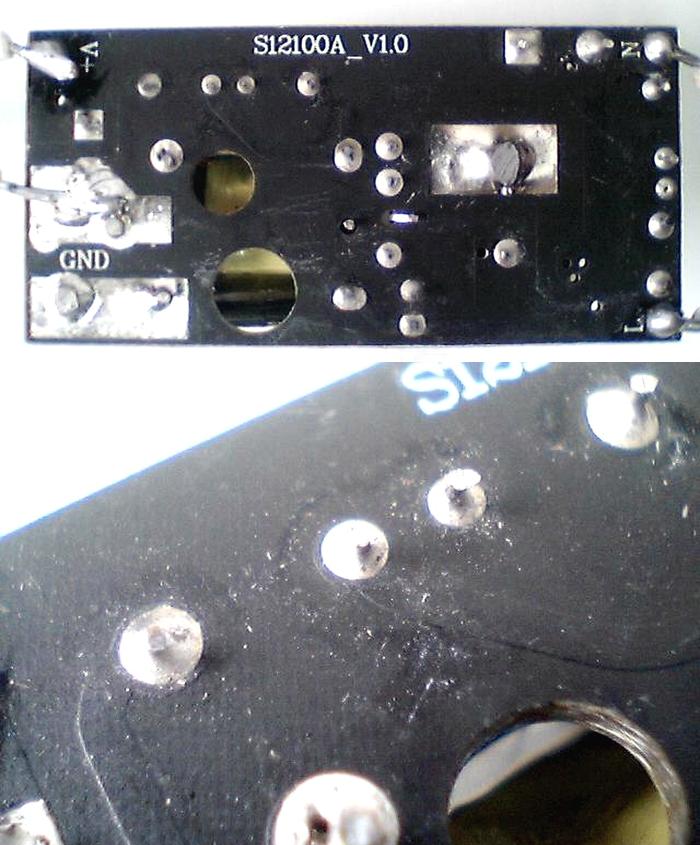

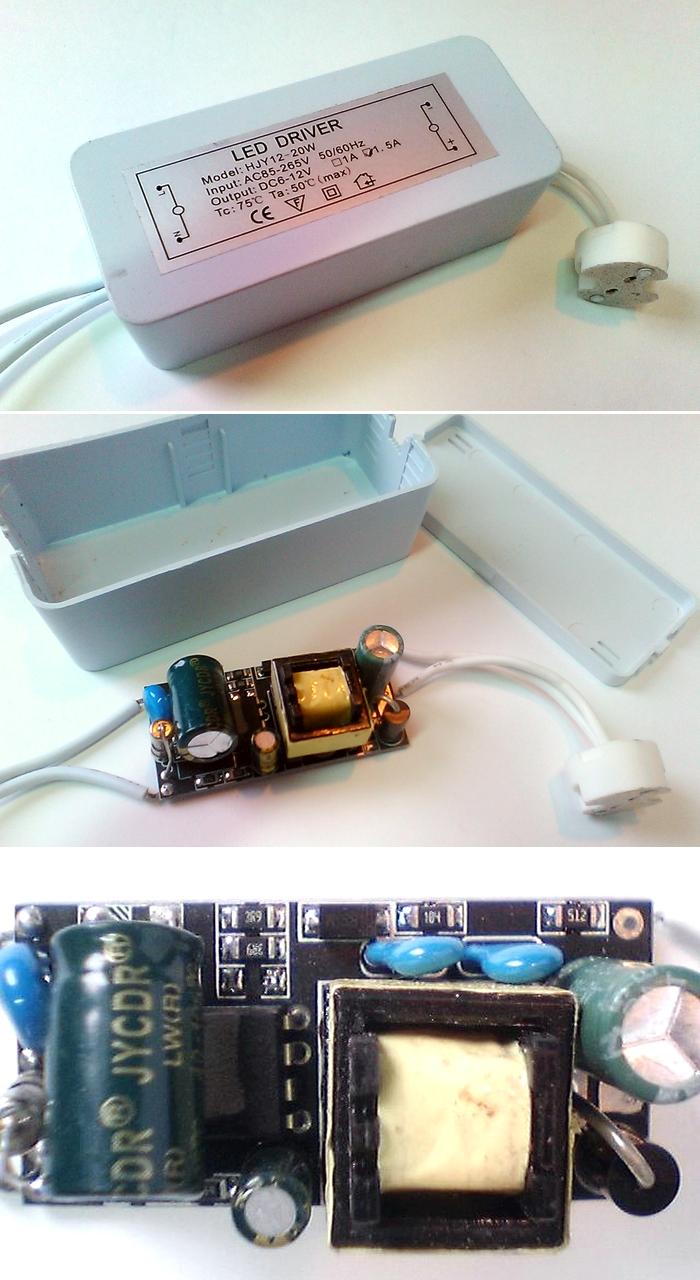

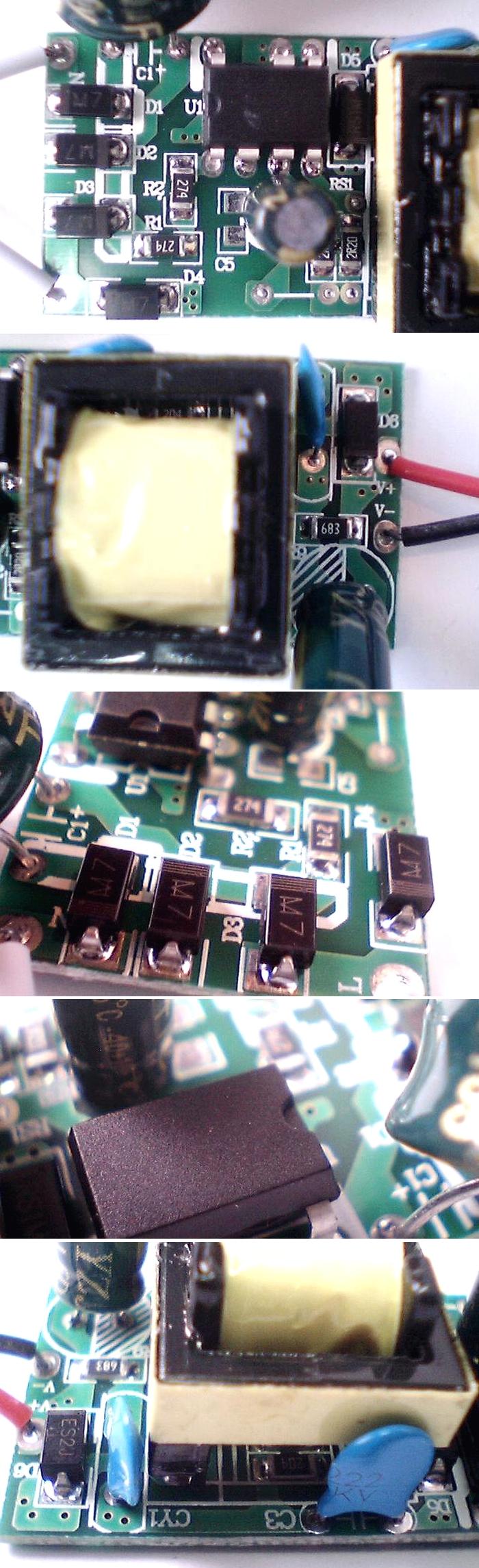

Внешний вид показан на рисунках 7, 8 и 9. Печатная плата имеет маркировку «S12100A_V1.0» и покрыта паяльной маской матового чёрного цвета (смотрится как закопчённая, дорожки очень плохо читаемы). Маркировка у микросхемы-преобразователя стёрта.

Рис.7

Рис.8

Рис.9

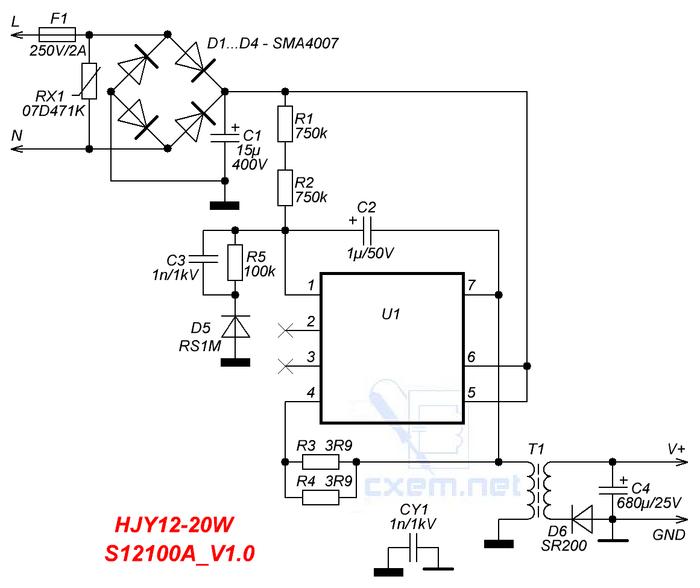

Схема показана на рисунке 10. При нагрузке 15 Ом выходное напряжение равно 14,6 В, при 12 Ом — 11,57 В, при 8 Ом – 7,74 В, а при 4 Ом – 3,87 В, что говорит о том, что преобразователь стабилизирует выходной ток на уровне 0,96…0,97 А. При сопротивлении нагрузки равном 3,9 Ом схема начинает «уходить в защиту» и на выходе появляются короткие импульсы с большой скважностью. Максимальный ток в нагрузке во время этих импульсов достигает значения 1,4…1,5 А.

Рис.10

При токе в нагрузке 1 А преобразователь длительное время работает почти без нагрева, частота преобразования около 62 кГц, ВЧ пульсации в выходном напряжении достигают 0,2 В. Выходное напряжения при изменении сетевого в пределах 180…240 В меняется от 11,5 до 11,61 В (рис.11). «Лохматость» графика – это ВЧ пульсации и наводки.

Рис.11

Другой подобный преобразователь, обеспечивающий выходное постоянное напряжение 36…72 В при заявленном токе 300 мА (12-18 Вт) – Led driver модель 12-18W

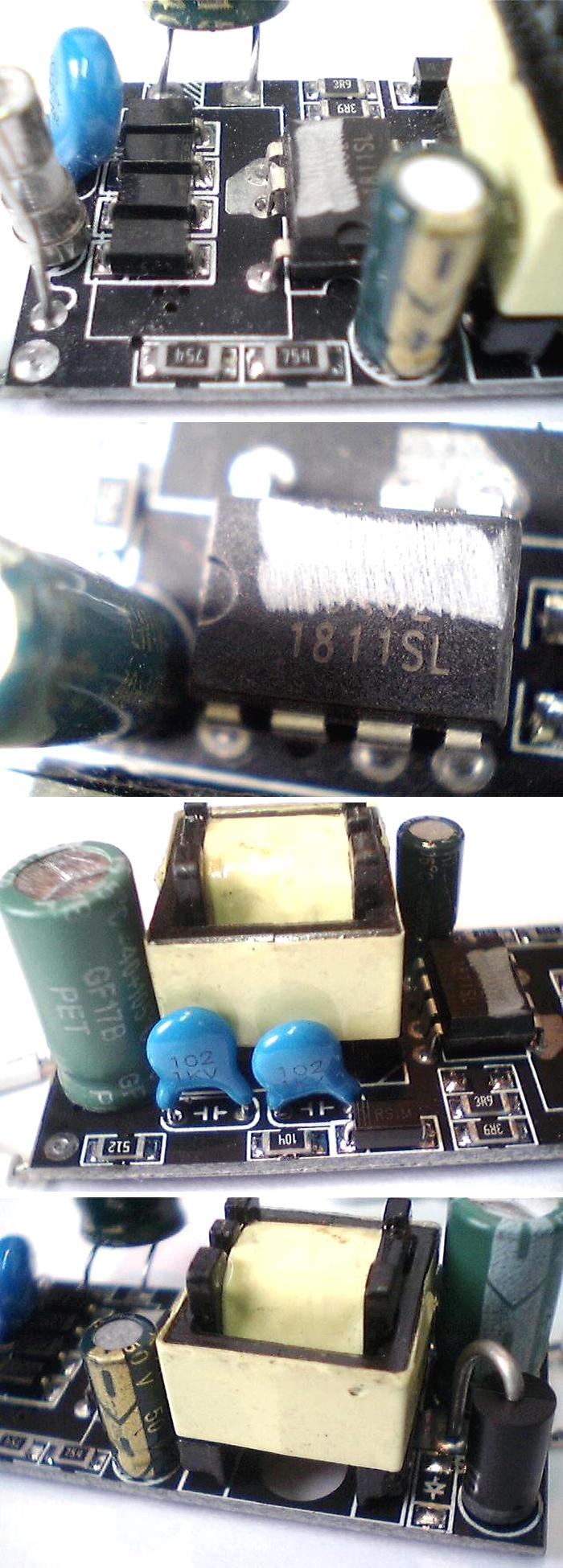

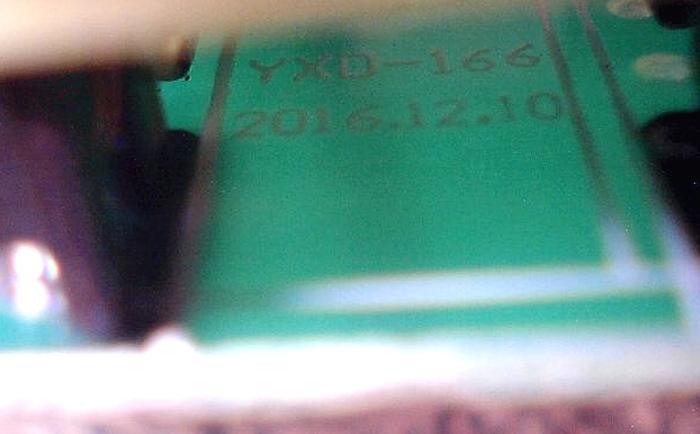

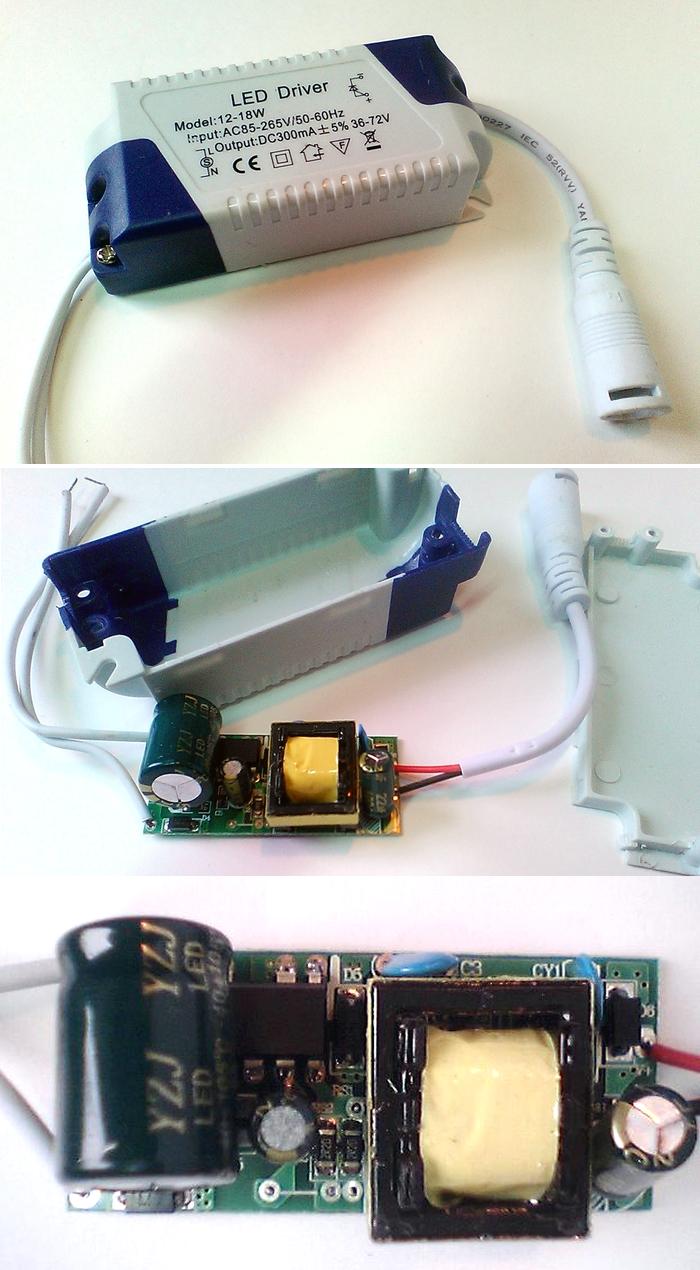

Внешний вид преобразователя и электронной начинки показан на рисунках 12, 13. Маркировка у микросхемы отсутствует, а маркировка платы «YXD-166» нанесена под трансформатором (рис.14).

Рис.12

Рис.13

Рис.14

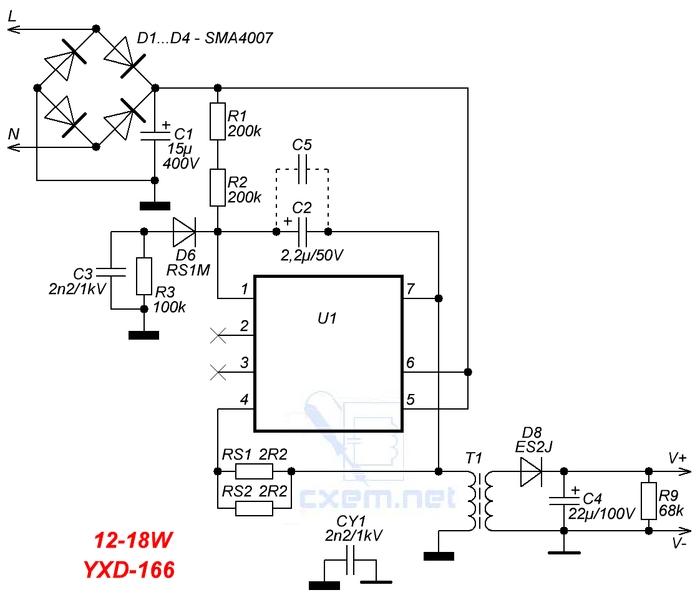

Схема драйвера приведена на рисунке 15. Она отличается от схемы на рисунке 10 некоторыми номиналами, незначительными перестановками деталей и отсутствием какой либо защиты в сетевой цепи.

Рис.15

При нагрузке 300 Ом выходное напряжение было 74,9 В, при 240 Ом – 65,3 В, при 180 Ом – 48,1 В, что говорит о выходных токах 0,25…0,27 А.

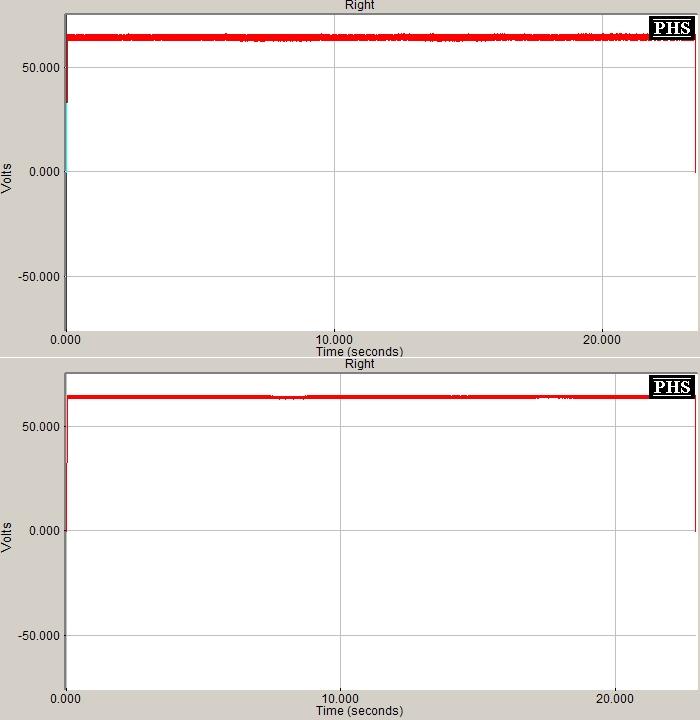

Частота преобразования около 70 кГц, ВЧ пульсации в выходном напряжении достигают значения 1 В. При изменении сетевого напряжения от 180 В до 240 В выходное меняется от 65 до 65,5 В – верхний график на рисунке 16. Нижний график – это такое же измерение, но с установкой по входу и выходу преобразователя дополнительных CLC фильтров (для проверки влияния наводок).

Рис.16

Блок питания Waterproof LED Power Supply 12V36W

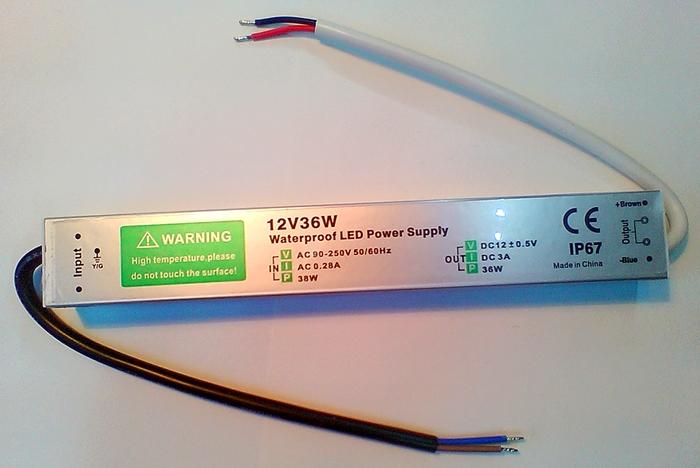

Названия модели нет. Корпус алюминиевый. На наклейке имеется указание «IP67», что говорит о конструктивном исполнении с полной защитой от пыли и кратковременного погружения в воду (рис.17), т.е. преобразователь можно использовать на улице. Но в сетевых проводах почему-то отсутствует провод заземления, хотя на этикетке он указан.

Рис.17

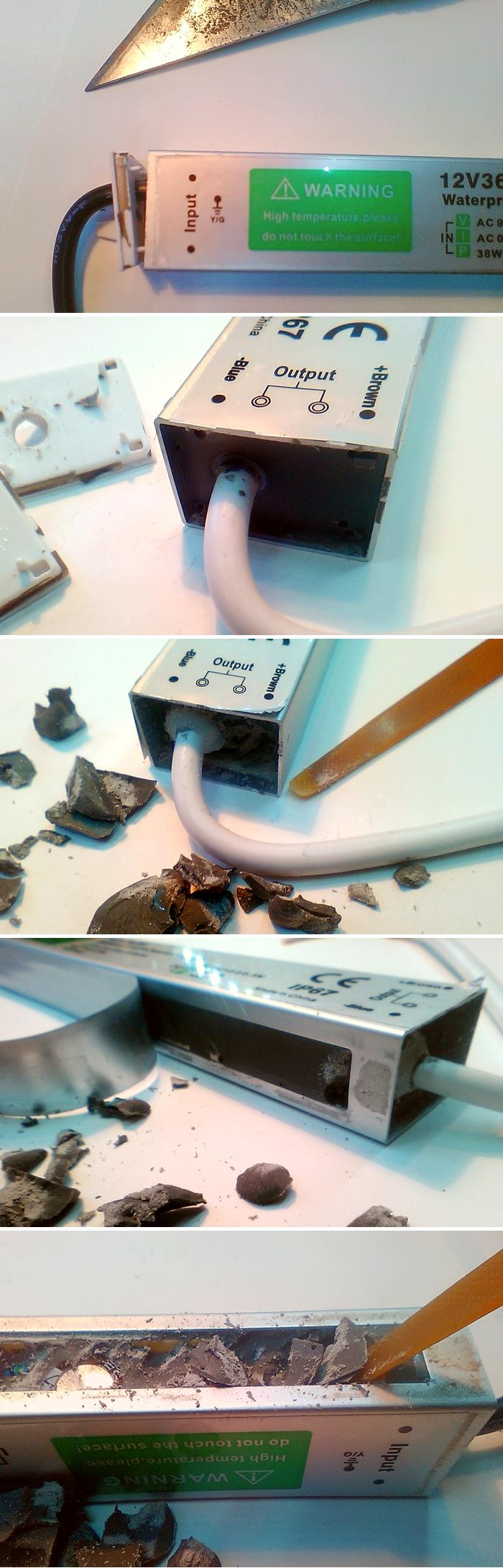

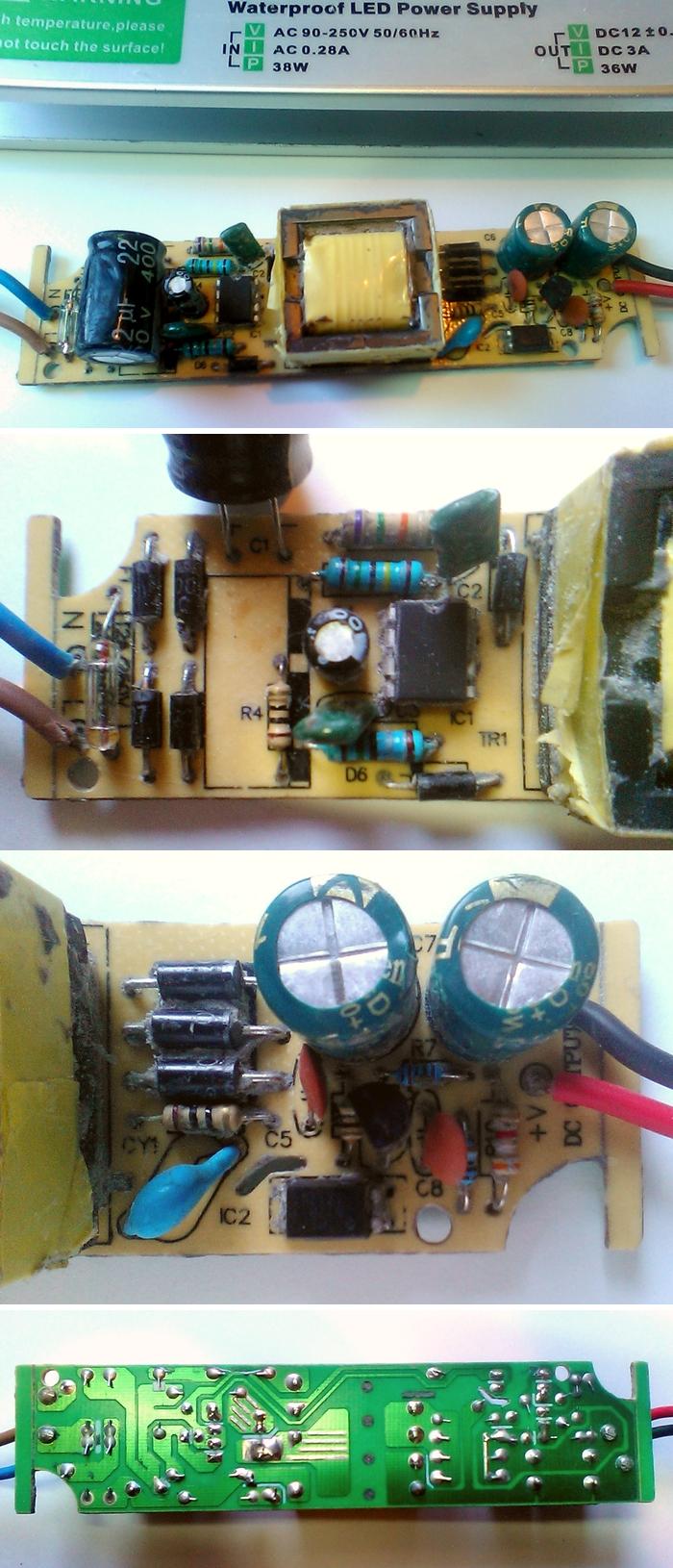

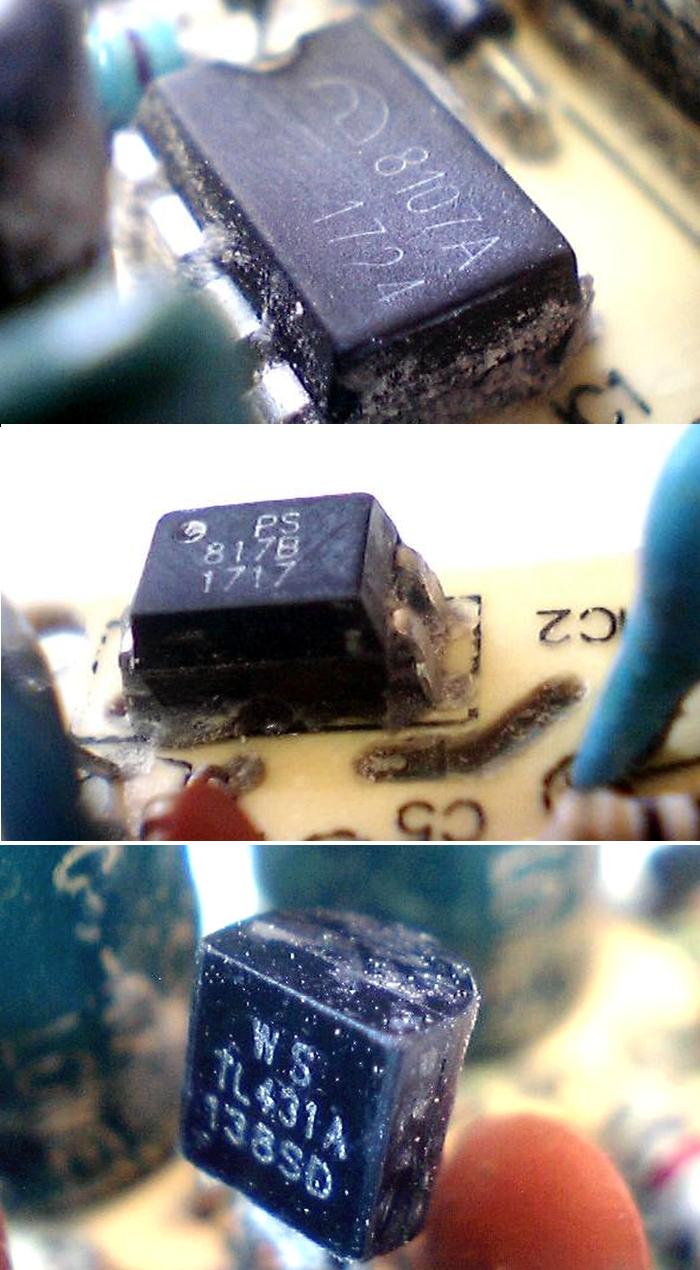

При «вскрытии» пришлось разбираться с той самой защитой от пыли и влаги — не то мягкая эпоксидная смола, не то твёрдый герметик, но его можно откалывать текстолитовой отвёрткой. На рисунке 18 показаны этапы вынимания платы, а на рисунках 19 и 20 вынутая плата более подробно.

Рис.18

Рис.19

Рис.20

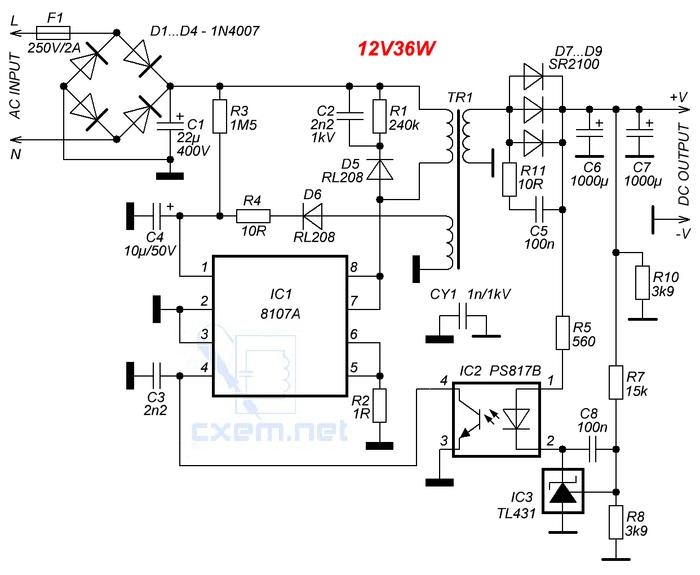

По схеме на рисунке 21 видно, что во входных цепях отсутствуют какие-либо элементы защиты и фильтрации и становится понятно отсутствие вывода заземления. Также видно, что нет резистора между 1-м и 2-м выводами оптрона (а во всех ранее рассмотренных схемах преобразователей он был). Возможно, что когда-то его установка подразумевалась, так как нумерация элементов говорит об отсутствии резисторов R6 и R9 (последний ставился, скорее всего, параллельно R8 для более точной «подгонки» выходного напряжения).

Рис.21

Частота работы преобразователя около 60…65 кГц. При выходном токе 3 А уровень ВЧ пульсаций достигал 0,5 В, а пульсации 100 Гц – около 0,05 В. Сильно греются диоды D7…D9, но, возможно то, что если бы они были залиты герметиком/мастикой, то теплоотдача была бы лучше.

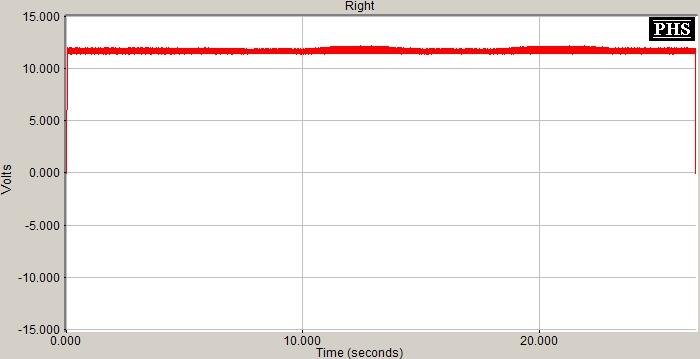

Проверка стабильности выходного напряжения проводилась при токе в нагрузке 2,5 А. При изменении сетевого 220 В в пределах -40 В и +20 В, выходное менялось от 11,87 В до 11,89 В, т.е. +/- 10 мВ от 11,88 В. График – на рисунке 22. Помехи от преобразователя большие. С дополнительными фильтрами не проверял, но понятно, что будет лучше.

Рис.22

Электронный трансформатор «JINDEL» модель «GET-1001» AC/AC 220/12, 60 Вт

Перед разборкой корпуса, при его потряхивании были слышны звуки, будто там «болтались» кусочки пластика. После разборки оказалось, что это небольшие капли припоя.

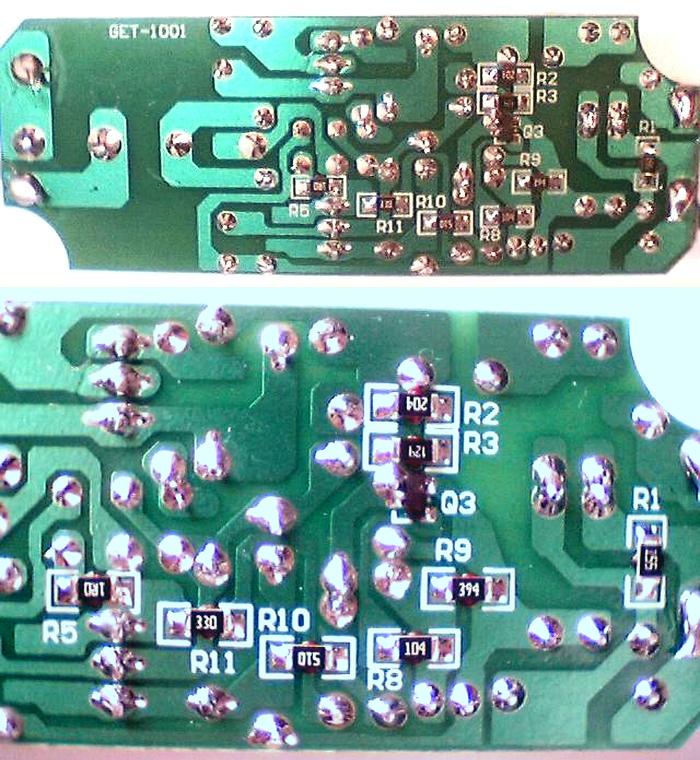

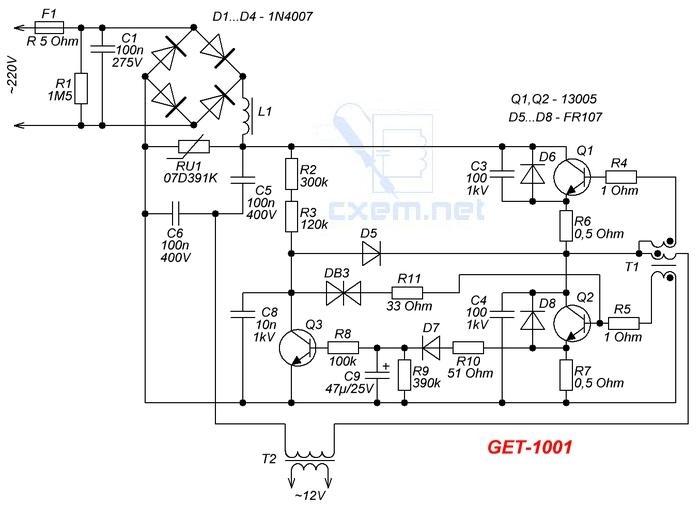

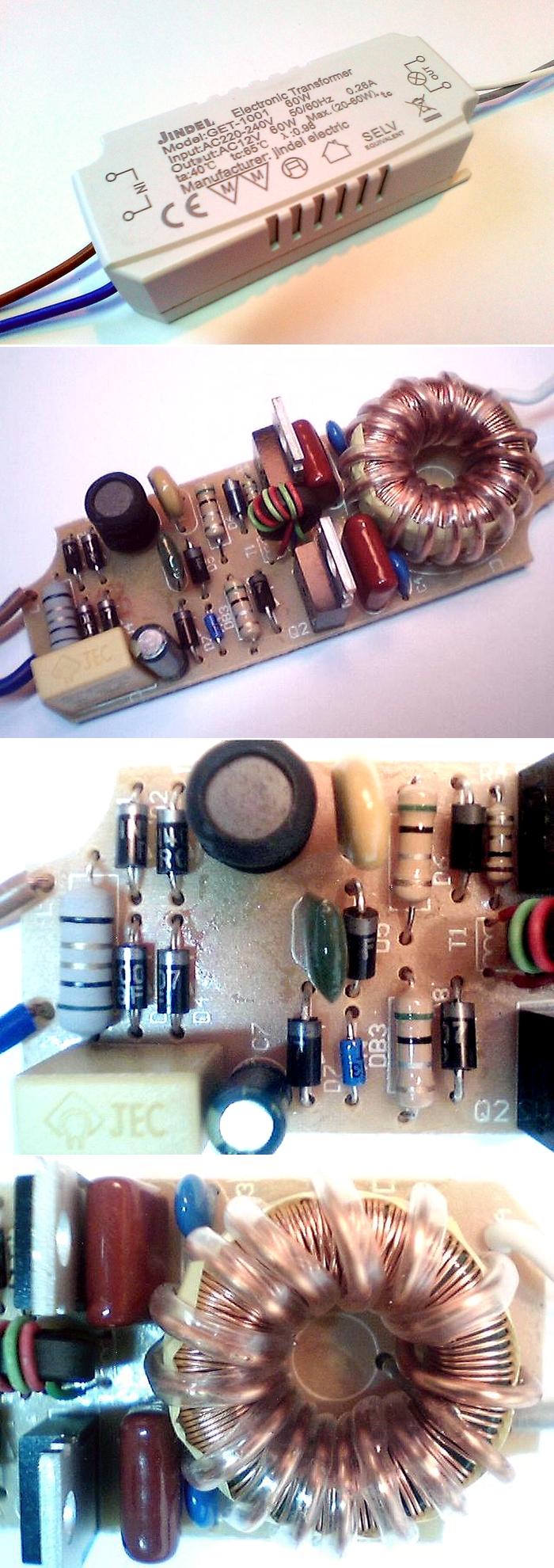

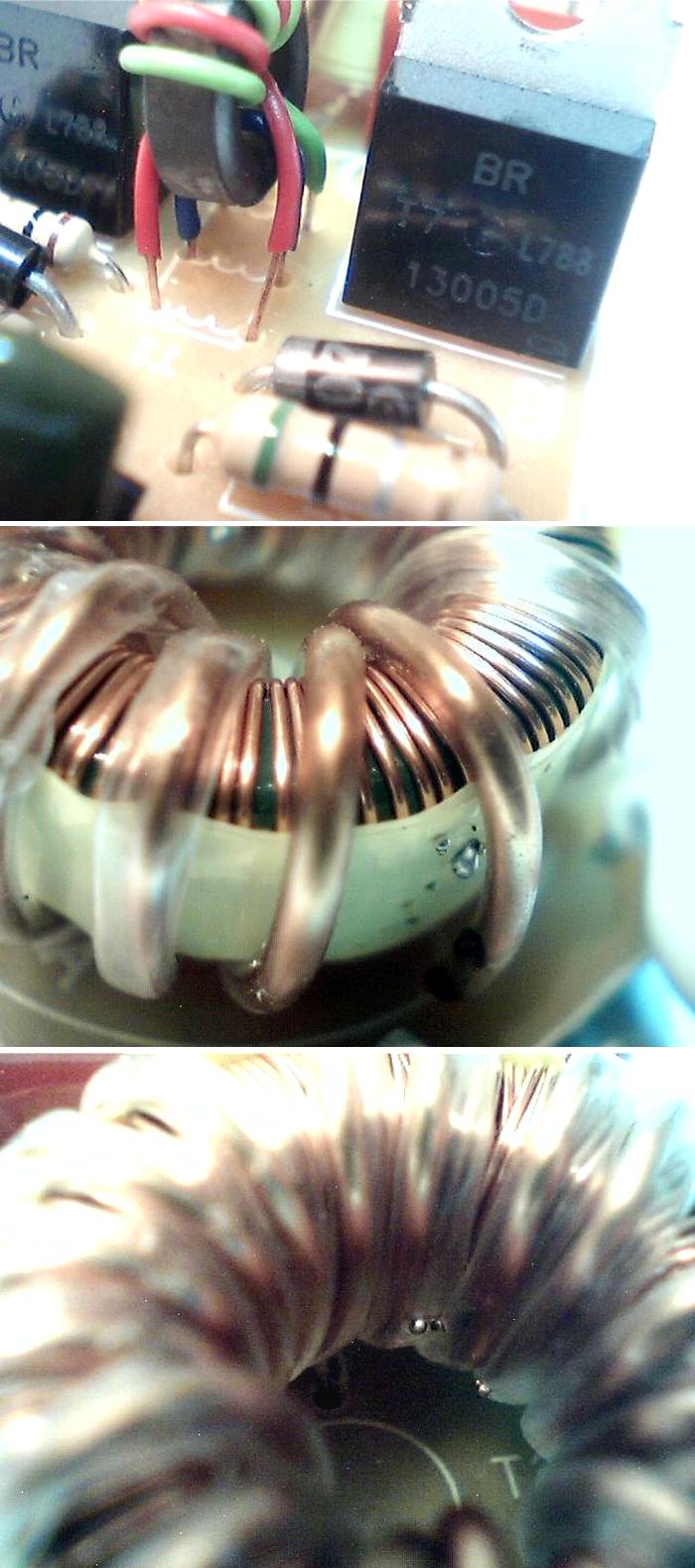

Внешний вид и расположение выводных элементов на плате – на рисунке 23. На рисунке 24 видны капли припоя, на рисунке 25 – вид со стороны дорожек и smd-компонентов. Маркировка печатной платы – «GET-1001». Схема – на рисунке 26.

Рис.23

Рис.24

Рис.25

Рис.26

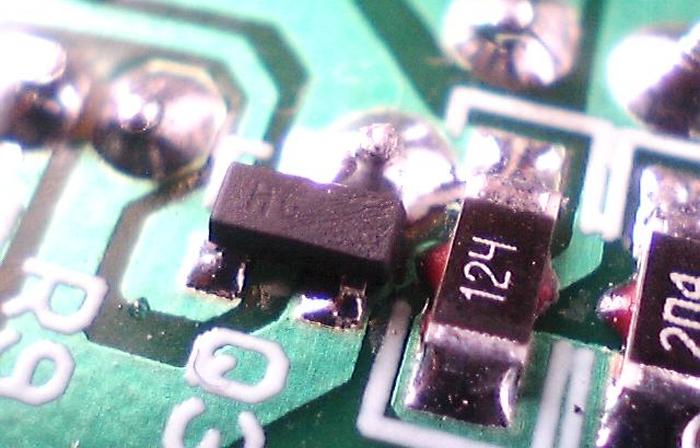

Маркировку транзистора Q3 узнать не удалось – она стёрта с поверхности корпуса (рис.27) и видны только буквы «HG» (или «HC»).

Рис.27

Частота работы преобразователя близка к 36 кГц. При подключении галогенной лампы 20 Вт ЭТ не запускался, устойчиво начинал работать только при 35 Вт.

При проверке нагрузкой с током потребления 6,6 А преобразователь проработал более часа, но нагрелся совсем несильно. Выходное напряжение, судя по осциллографу, около 11,8 В при токе в нагрузке 3 А и около 12,1 В при 6,6 А. При максимальной нагрузке и изменении сетевого напряжения от 180 В до 240 В, выходное изменяется от 11 В до 12,5 В (рис.28, градация шкалы напряжений условна). Помехи от преобразователя большие.

Рис.28
