Светодиодный драйвер AC/DC 3…5 Вт с выходном напряжением 9…18 В при токе в нагрузке 300 mА.

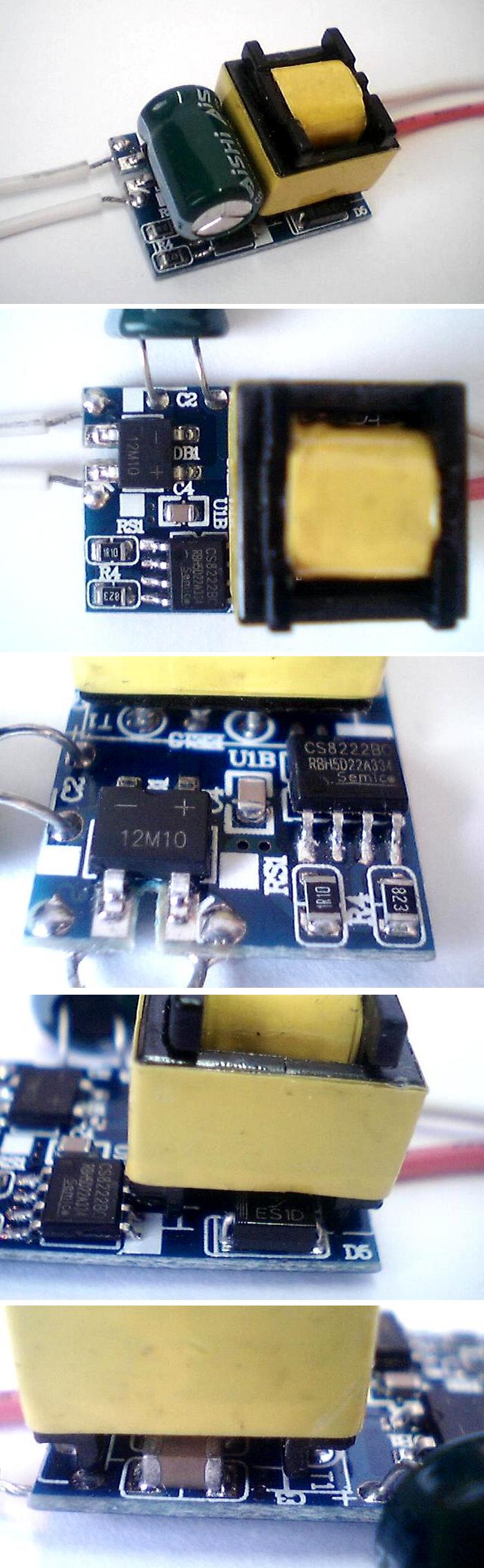

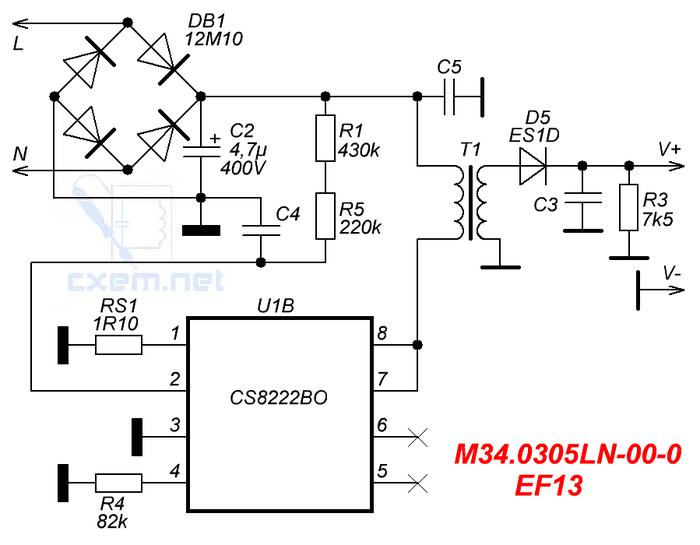

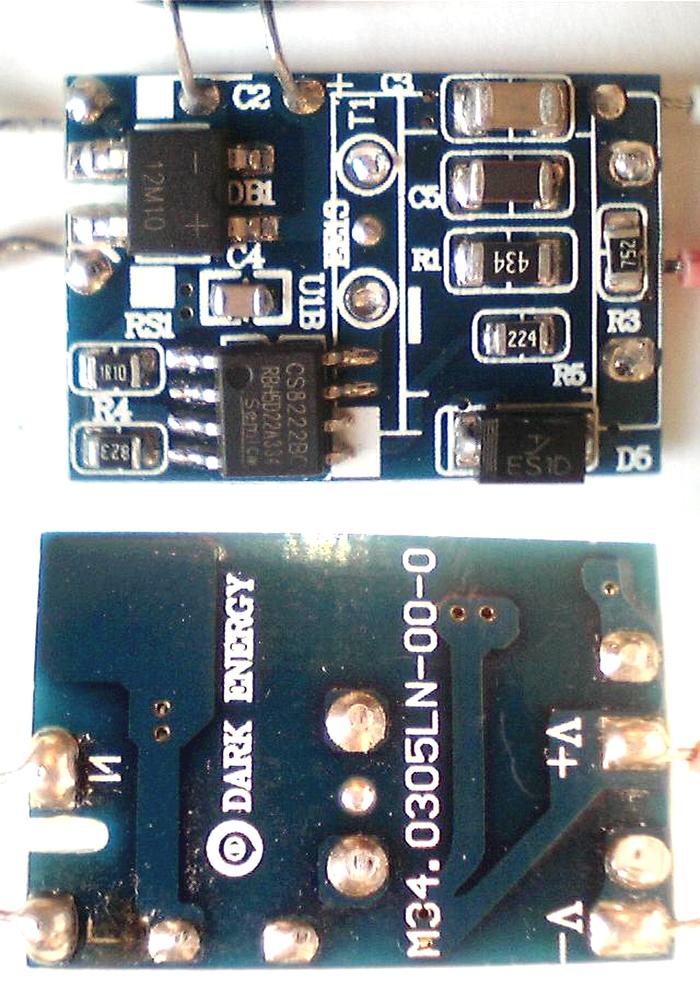

Преобразователь бескорпусный, внешний вид показан на рисунке 1. Печатная плата без импульсного трансформатора – на рисунке 2, там же видна маркировка «DARK ENERGI» и «M34.0305LN-00-0» с обратной стороны печатной платы. Схема собрана на ШИМ-контроллере CS8222BO (рис.3).

Рис.1

Рис.2

Рис.3

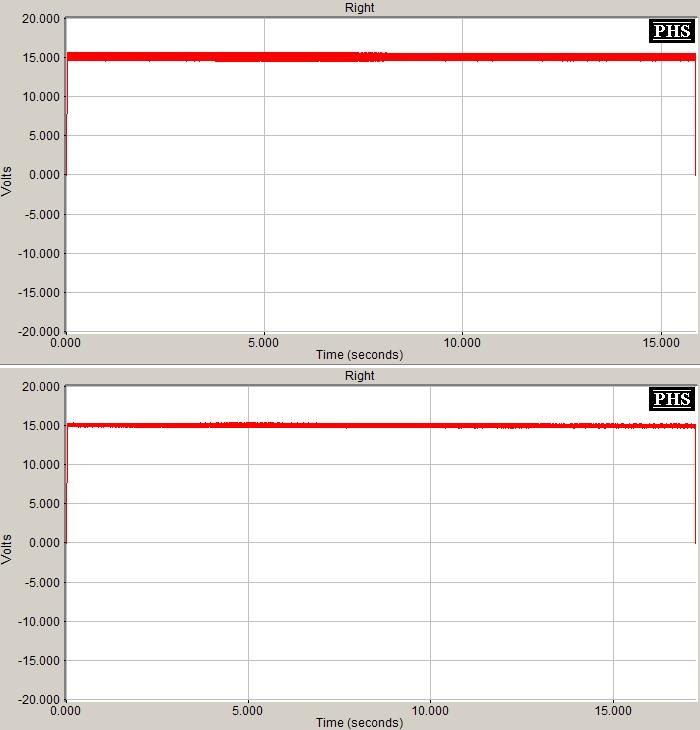

На нагрузку в виде сопротивления 51 Ом выдаёт напряжение около 14,8 В с пульсациями амплитудой 1,3 В и частотой около 53 кГц. График стабильности выходного напряжения при изменении ЛАТР-ом сетевого в пределах от 180 В до 240 В показан в верхней половине рисунка 4 (14,82 В при 180 В и 14,8 В при 240 В). Ниже, с более тонким графиком, показан результат изменения питания преобразователя с подпаянном к С3 дополнительным электролитическом конденсатором 47 мФ 35 В – пульсации уменьшились до 0,4 В. Преобразователь греется слабо, основной нагрев у трансформатора Т1 и диода D5.

Рис.4

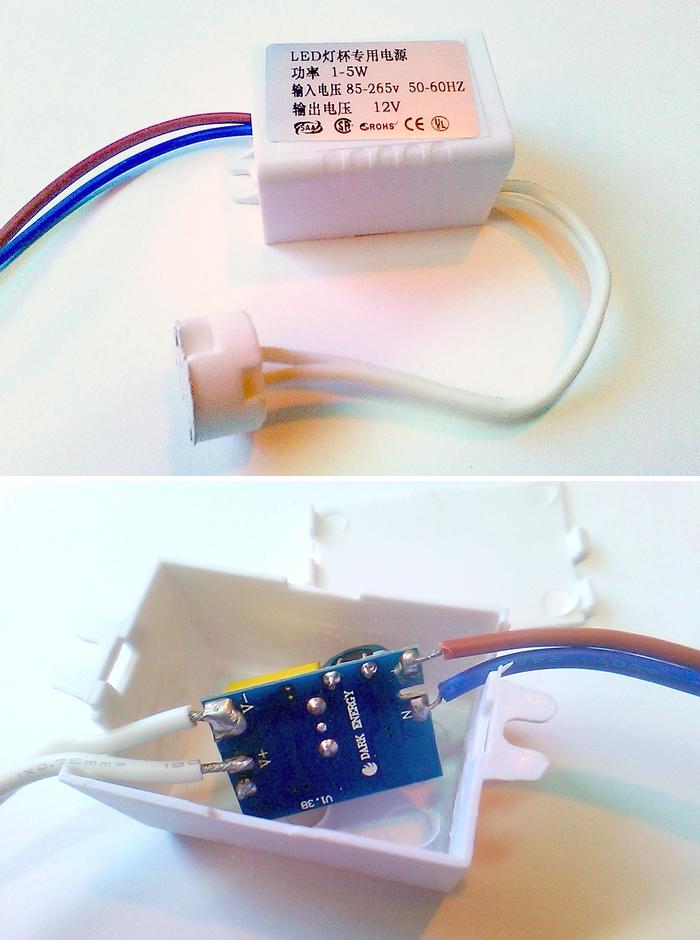

Точно такой же преобразователь стоит в другом LED драйвере AC/DC, оформленном в пластиковом корпусе и имеющем выходной разъём (рис.5).

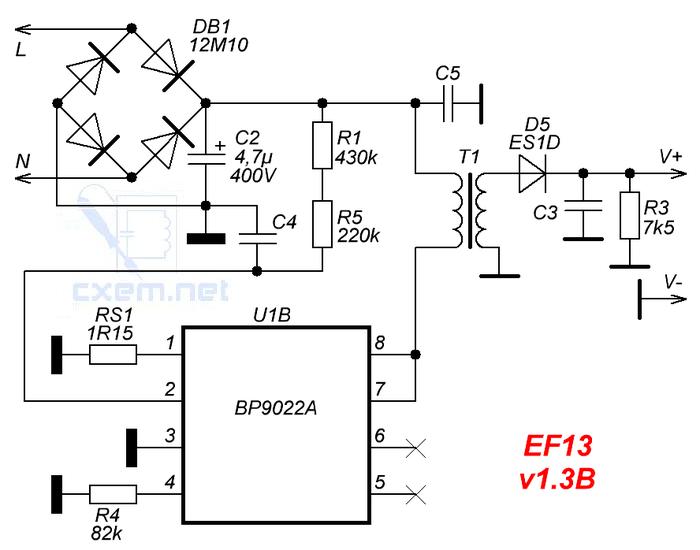

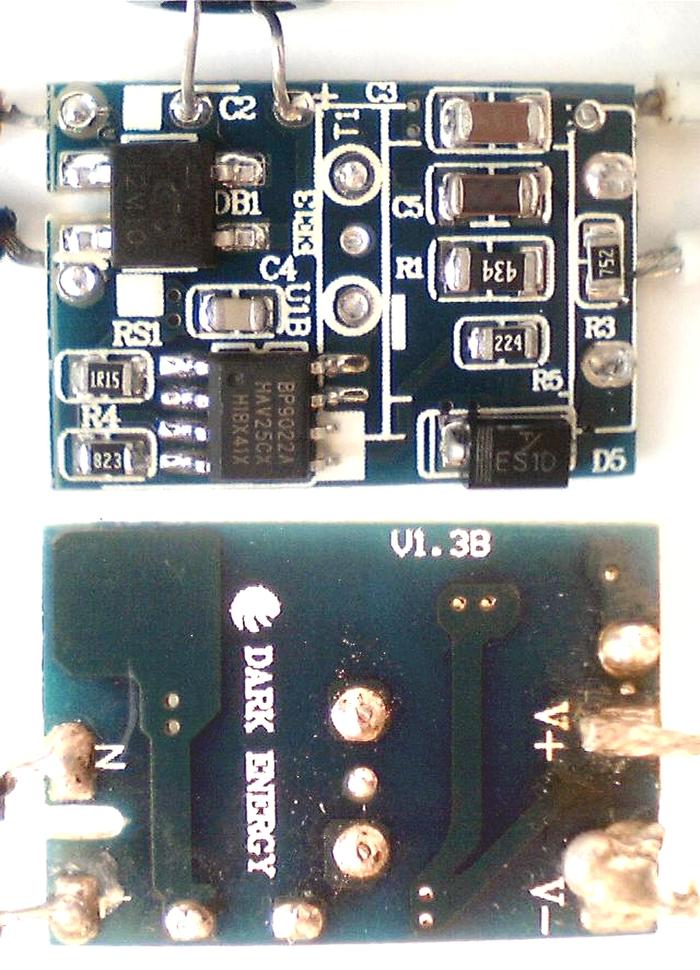

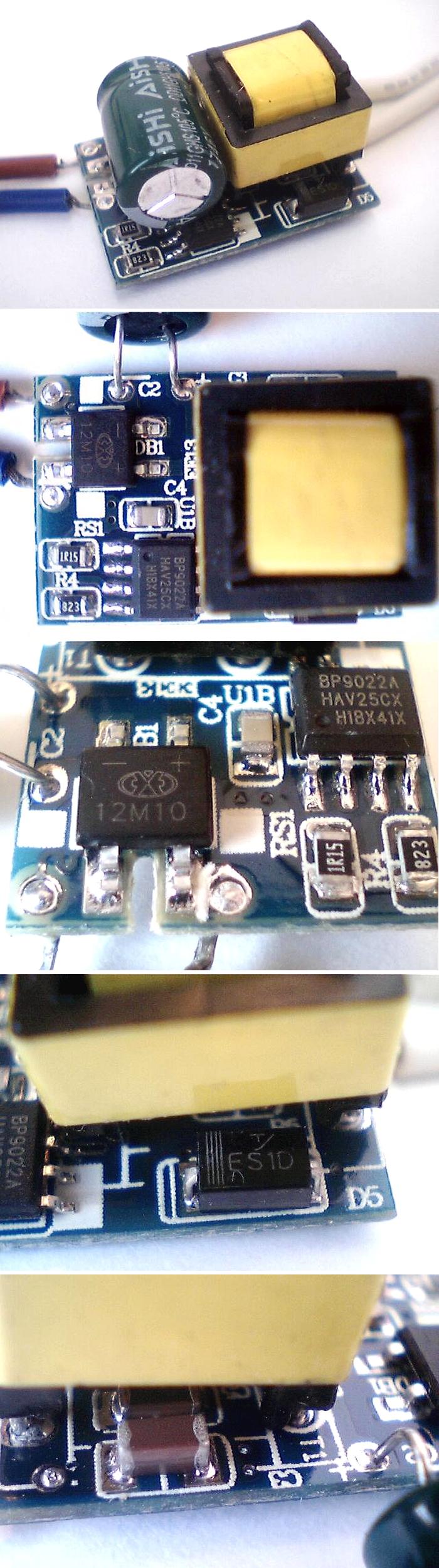

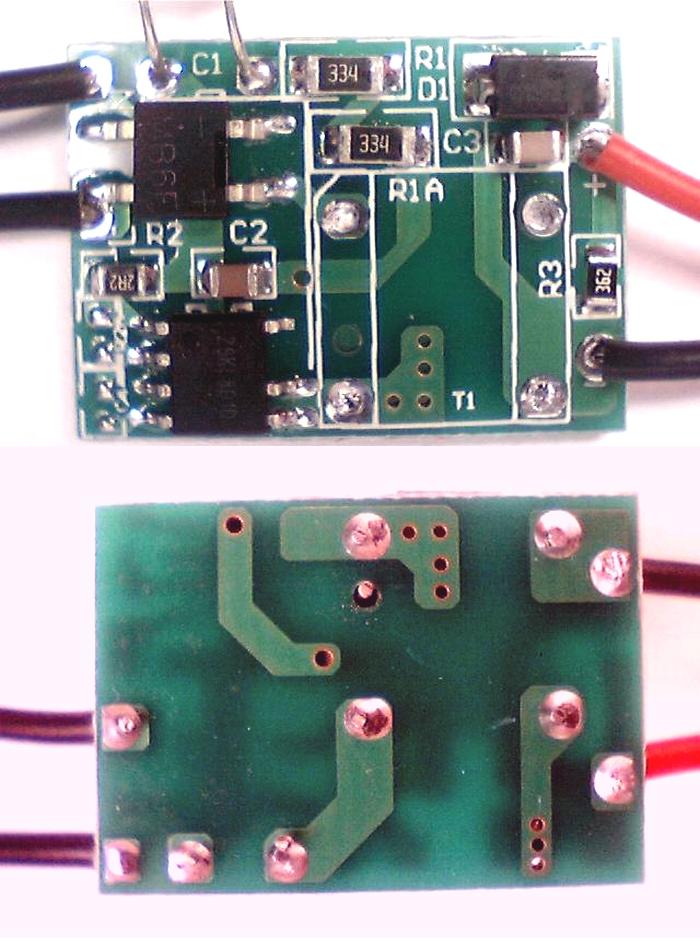

Печатная плата (рис.6 и рис.7) идентична варианту DARK ENERGI M34.0305LN-00-0, но на обратной стороне написано, что это «V1.3B». Схема (рис.8) отличается только незначительным увеличением сопротивления резистора RS1 (1R15). Микросхема – BP9022A (скорее всего, аналогична CS8222BO). На печатной плате видны не смытые следы флюса, капли припоя и плохо пропаянные выводы трансформатора.

Рис.5

Рис.6

Рис.7

Рис.8

Стабильность выходного напряжения и уровень пульсаций в нём такие же, как и у DARK ENERGI M34.0305LN-00-0, только частота преобразования около 40 кГц и ток в нагрузке ограничивается значением 0,23…0,24 А. На нагрузке 52 Ом выходное напряжение 12,4 В при 180 В «сетевого» и 12,28 В при 240 В.

Третий преобразователь модель BG(1-3)X1W имеет такую же схемотехнику, но выполнен с применением других деталей и c другой разводкой дорожек на печатной плате.

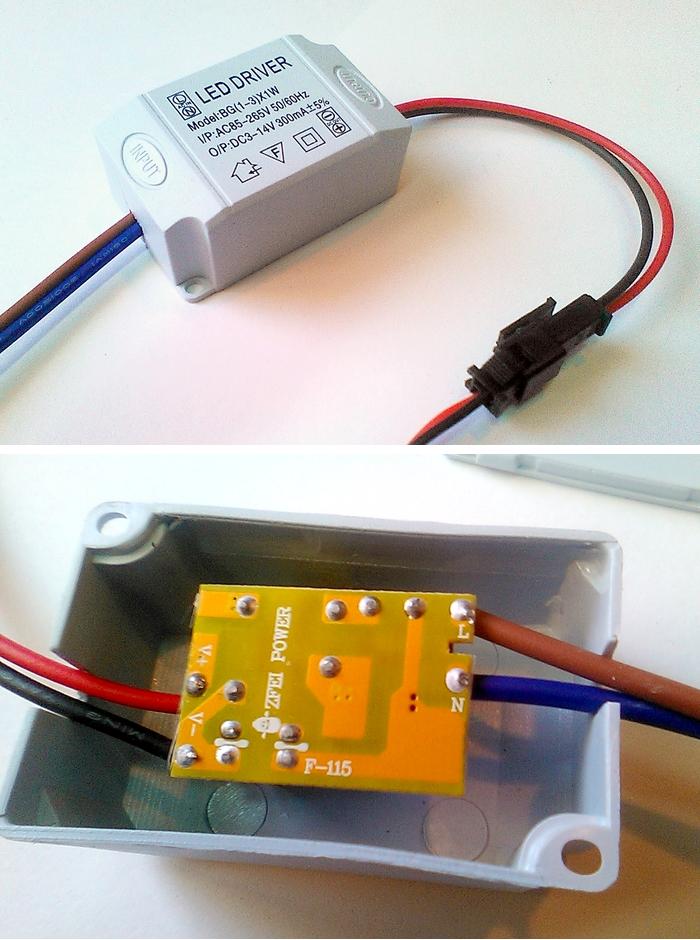

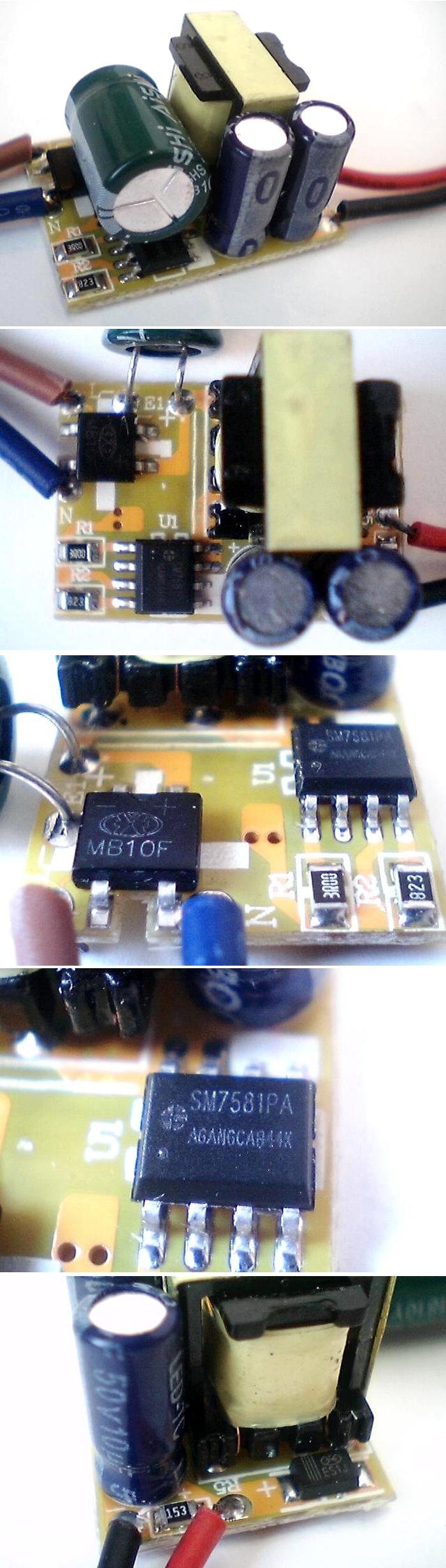

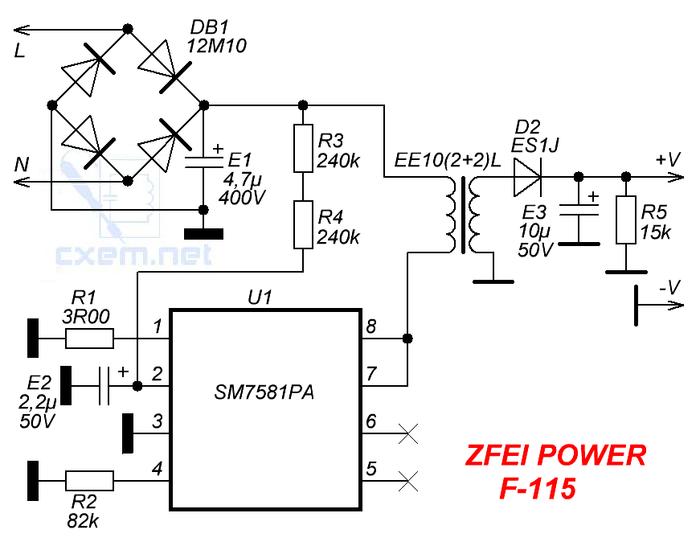

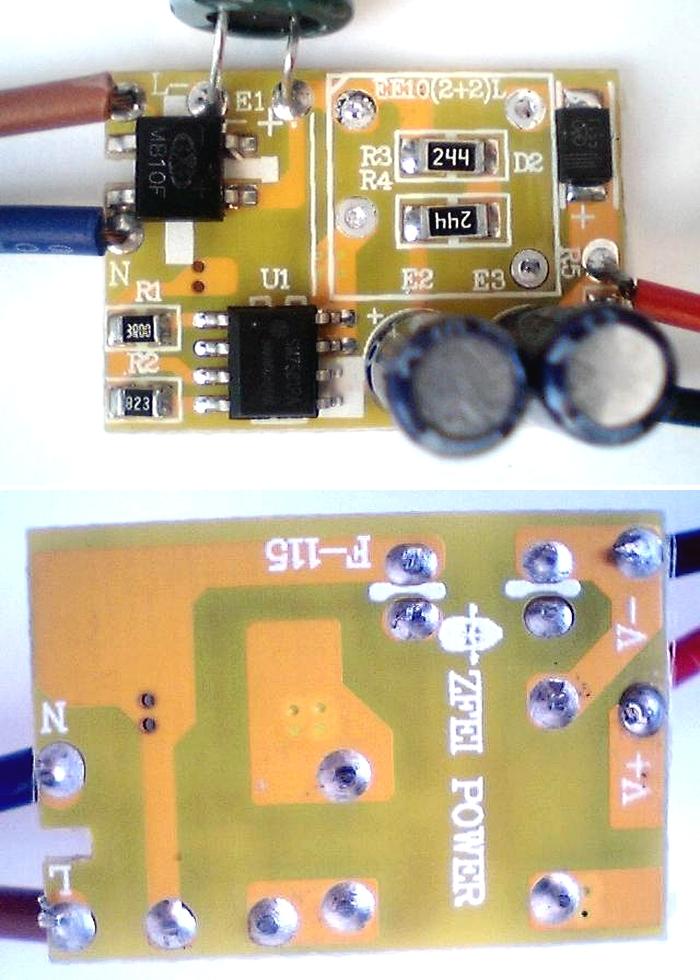

Корпус сделан из достаточно хрупкого пластика – одна трещина в стенке уже была, а потом при сборке корпуса (!) треснула ещё одна стенка. Внешний вид показан на рисунках 9, 10, 11, схема – на рисунке 12. ШИМ-контроллер — SM7581PA. Маркировка на плате – «ZFEI POWER» и «F-115».

Рис.9

Рис.10

Рис.11

Рис.12

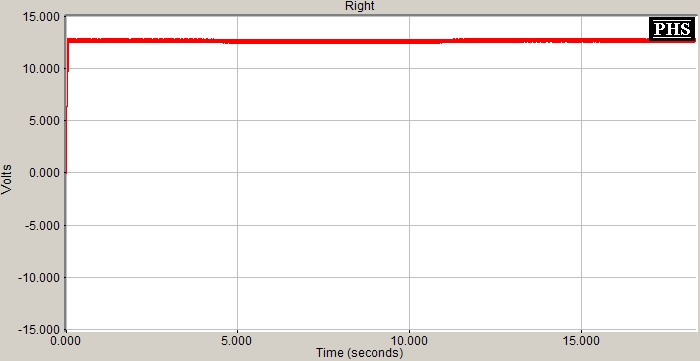

Стабильность выходного напряжения на нагрузке 52 Ом при изменении сетевого 220-180-240 В показана на рисунке 13 – 12,58 В при 180 В, 12,64 В при 220 В и 12,7 В при 240 В. Ток в нагрузке, соответственно, 0,242 А, 0,243 А и 0,244 А. Пульсации имеют амплитуду 0,3 В и частоту следования около 73 кГц. Греется слабо.

Рис.13

Следующий преобразователь – безкорпусной и безымянный LED драйвер AC/DC 1…3 Вт с выходным напряжением 3…12 В при токе в нагрузке 300 мА.

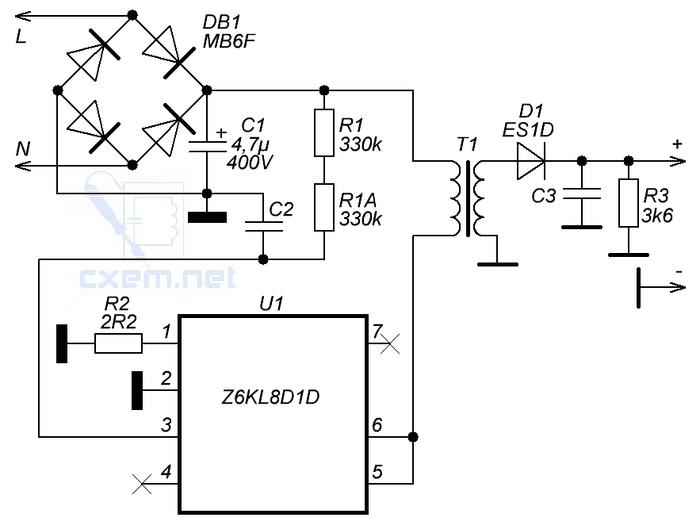

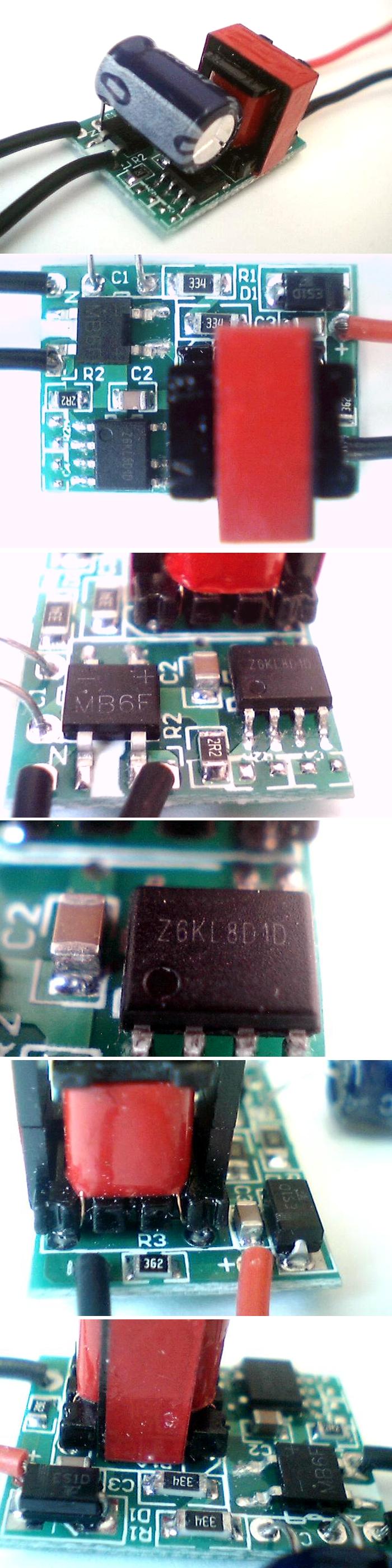

На странице магазина выставлена фотография с другим внешним видом и с маркировкой на плате «DARK ENERGI» «V1.4В». Но пришло изделие без каких либо опознавательных знаков – рисунки 14 и 15. Схема – на рисунке 16. Микросхема ШИМ-контроллера — Z6KL8D1D.

Рис.14

Рис.15

Рис.16

При подключенной нагрузке 74 Ом преобразователь имеет очень большой уровень пульсаций в выходном напряжении – около 4 В частотой около 94 кГц. С нагрузкой 52 Ом пульсации увеличиваются до 6 В. При подключенном параллельно С3 электролитическом конденсаторе ёмкостью 47 мкФ схема не запускается. Но с двумя дополнительными керамическими конденсаторами по 1 мкФ каждый, схема работает и пульсации уменьшились до 0,8…1 В. При поверке конденсатора С3 оказалось, что он целый, но имеет ёмкость 0,1 мкФ.

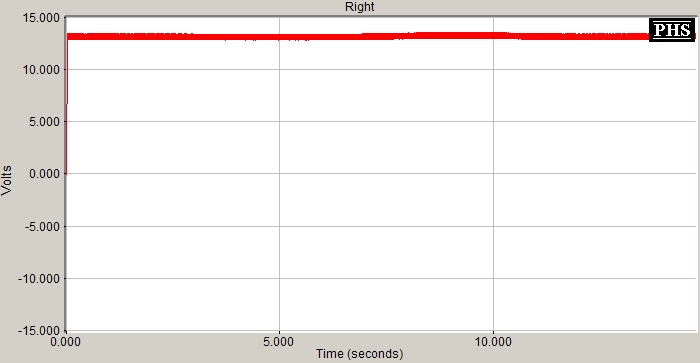

Рассчитан преобразователь на ток в нагрузке около 0,25 А и при этом выдаёт около 18,24 В на 74 Ом, 13,12 В на 52 Ом и 10,62 В на 41 Ом. Для варианта с нагрузкой 52 Ом график уровня выходного напряжения при изменении сетевого напряжения показан на рисунке 17 – 13,12 В при 180 В, 13,16 В при 220 В и 13,24 В при 240 В (ток в нагрузке 0,254 А, 0,253 А и 0,255 А). Греется слабо, но сильно «шумит в эфир».

Рис.17

AC/DC LED Electronic Transformer FY1773 с заявленным выходным напряжением 3 В.

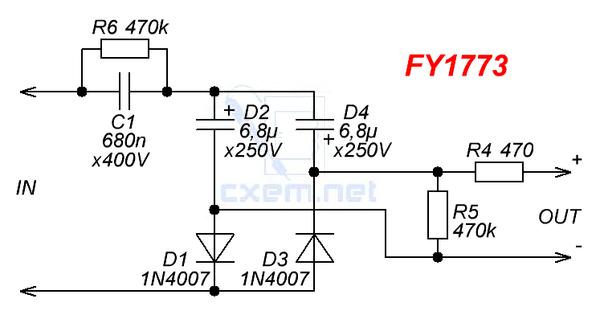

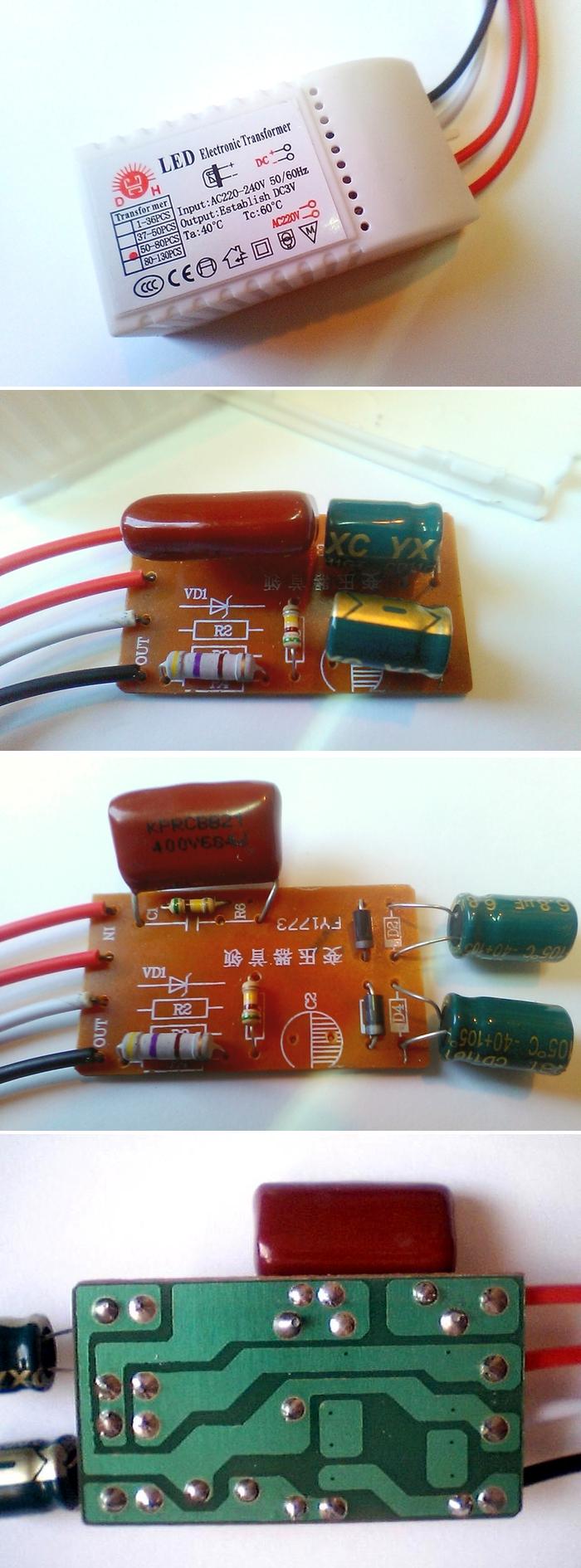

Преобразователь рассчитан на подключение трёхвольтовых светодиодов. Их оптимальное количество указано на этикетке и у данного экземпляра составляет 50…80 шт. Внешний вид и внутренности показаны на рисунке 18, схема – на рисунке 19. Следует обратить внимание, что нагрузка никак гальванически не «отвязана» от сетевого напряжения и при неаккуратном использовании светильника есть риск поражения электрическим током. Маркировка на печатной плате – «FY1773».

Рис.18

Рис.19

Схема простая, никаких преобразователей. Применено обычное «гашение» сетевого переменного напряжения конденсатором С1 (с учётом предполагаемого тока в нагрузке) и последующее выпрямление оставшегося после «гашения» напряжения. Выпрямитель упрощён до двух диодов и двух конденсаторов.

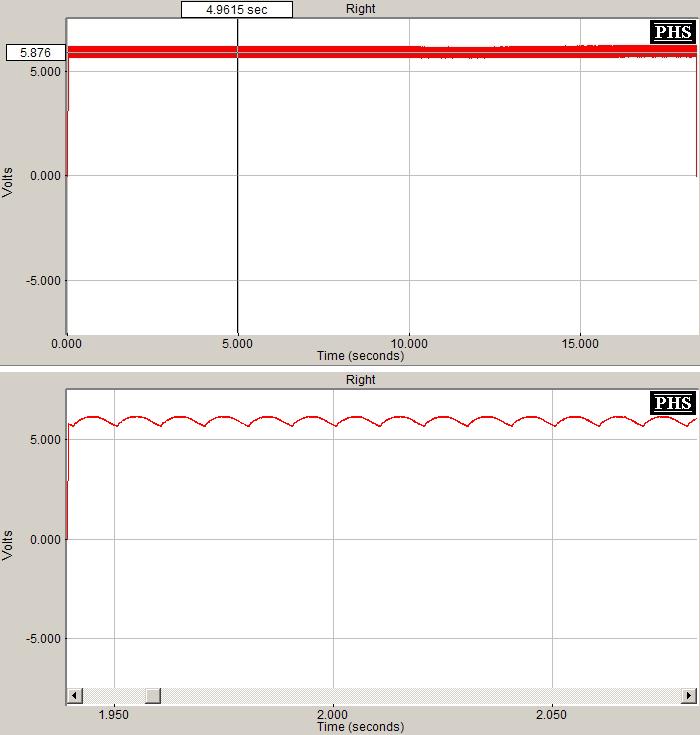

Трёхвольтовых светодиодов в таком количестве для проверки не нашлось, был использован один шестивольтовый 3535 с рабочим током 0,24 А. Среднее выпрямленное напряжение получилось 5,88 В, пульсации около 0,5 В (рис.20). На верхнем графике видно, что при изменение «сети» 220-180-240 В напряжение питания светодиода меняется очень мало (50 мВ по показаниям мультиметра ВР-11А). На нижнем графике показана форма пульсаций при сетевом напряжении равном 220 В.

Рис.20

Андрей Гольцов, г. Искитим
