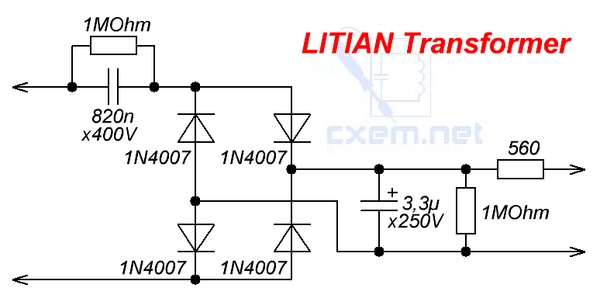

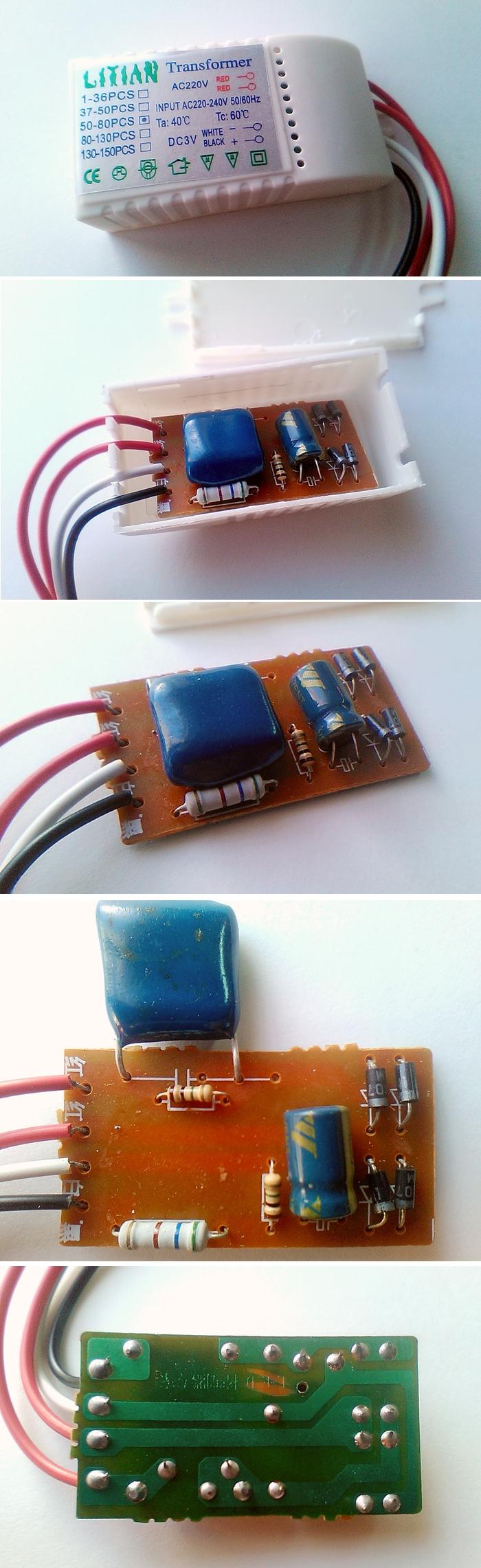

LITIAN Transformer (рис.1) с выходным напряжением 3 В для работы с 50-80 светодиодами. Маркировка печатной платы и места выводов обозначены иероглифами. Схема (рис.2) почти не отличается от рассмотренной в 4-ой части обзора и принцип работы тот же – использование «гасящего» конденсатора для обеспечения нужного значения тока в нагрузке.

Рис.1

Рис.2

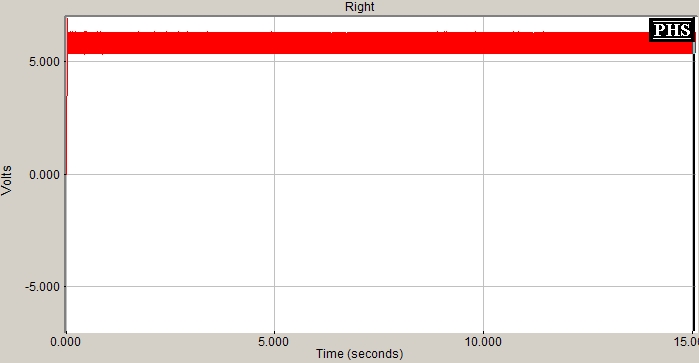

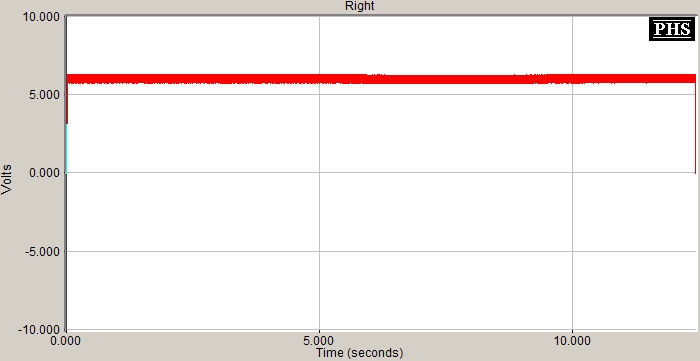

При проверке на 6-тивольтовом светодиоде с рабочим током 0,24 А выходное источника питания было около 5,9 В. При изменении сетевого напряжения в пределах 240-180-240 В выходное менялось не более, чем на 70 мВ (рис.3). Ничего не греется, помех нет, но нет и «отвязки» от фазы сетевого напряжения.

Рис.3

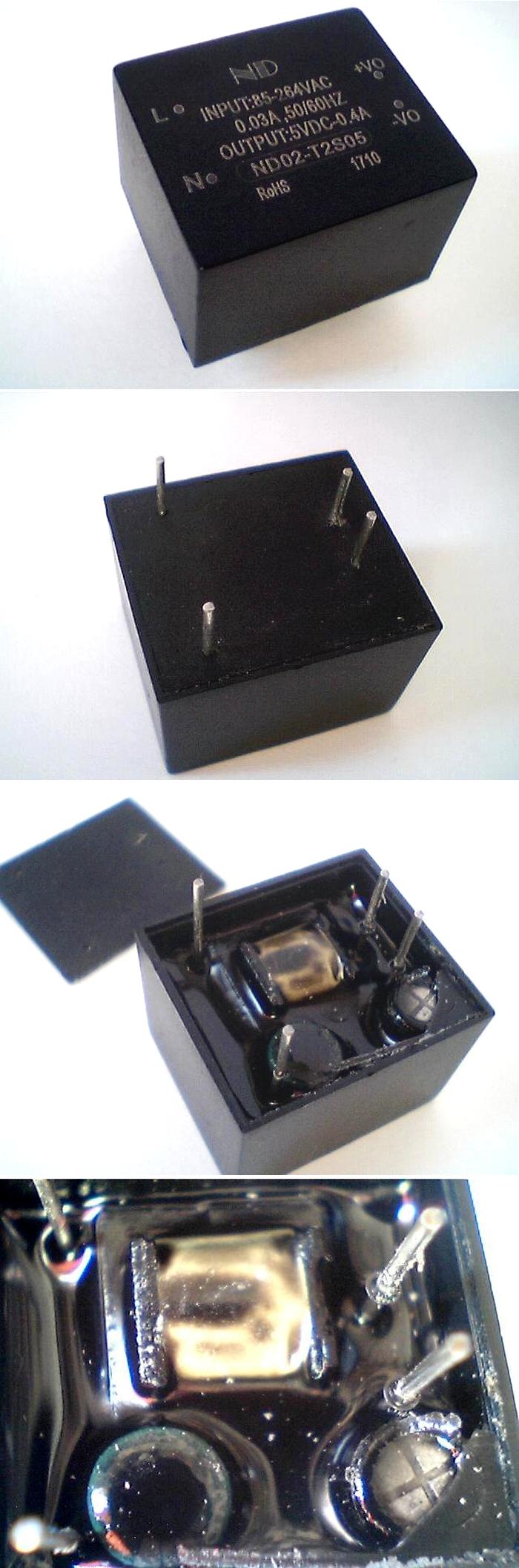

AC/DC модуль 220В/5В 0,4A модели «ND02-T2S05» (на сайте выставлена уже другая модель). Аккуратное исполнение в небольшом пластиковом корпусе габаритными размерами – 24х21х17,5 мм (рис.4). При вскрытии нижней крышки видно, что преобразователь залит компаундом.

Рис.4

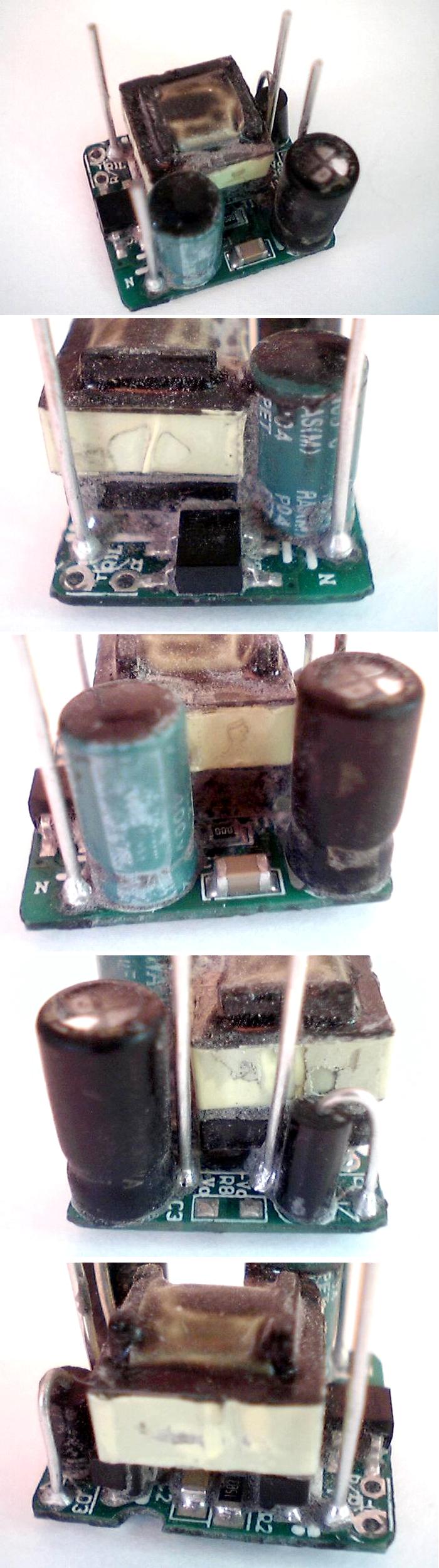

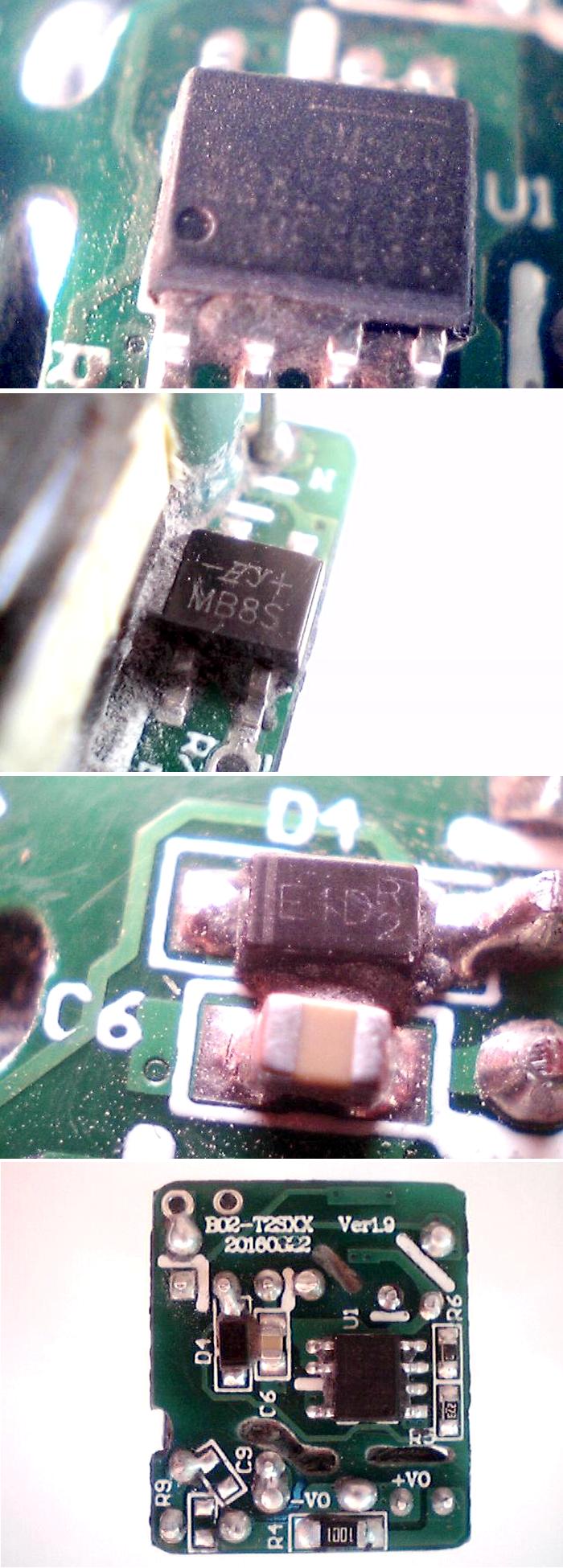

После вынимания из корпуса и очистки становятся видны элементы преобразователя (рис.5 и рис.6). Наименование микросхемы ШИМ-контроллера почти нечитаемое, скорее всего это СМ500. На плате имеется маркировка «B02-T2SХХ», «Ver1.9» и дата.

Рис.5

Рис.6

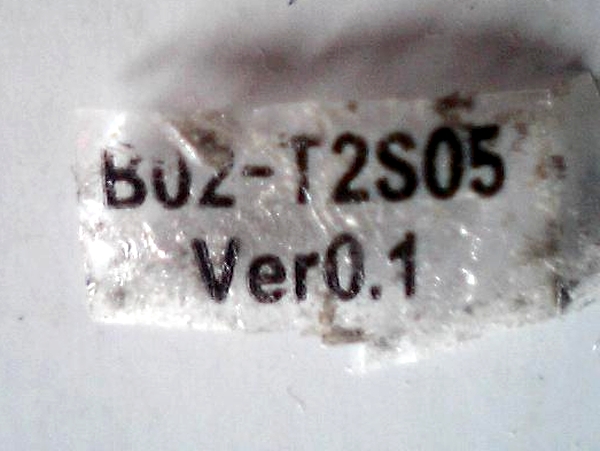

На трансформаторе под жёлтой плёнкой наклейка с маркировкой «B02-T2S05» (рис.7).

Рис.7

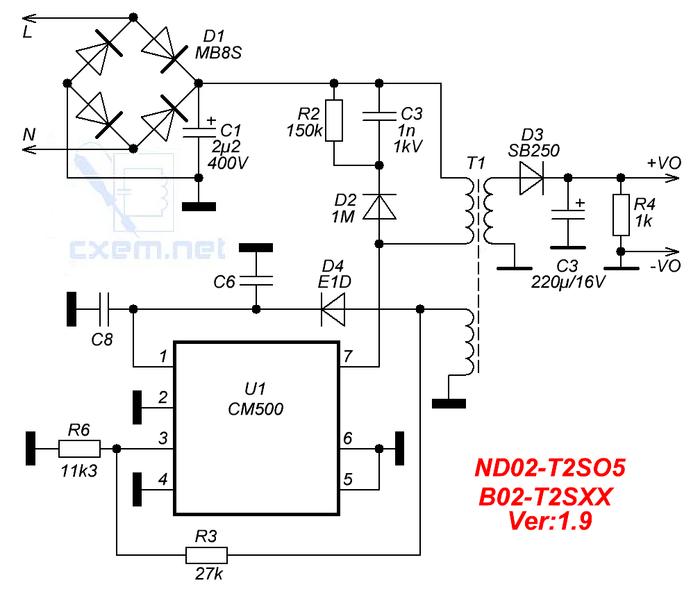

Схема (рис.8) отличается от подобных решений, описанных в предыдущих обзорах, отсутствием как резистора, идущего от «плюса» питания к микросхеме U1, так и токового резистора (возможно, что он находится внутри микросхемы).

Рис.8

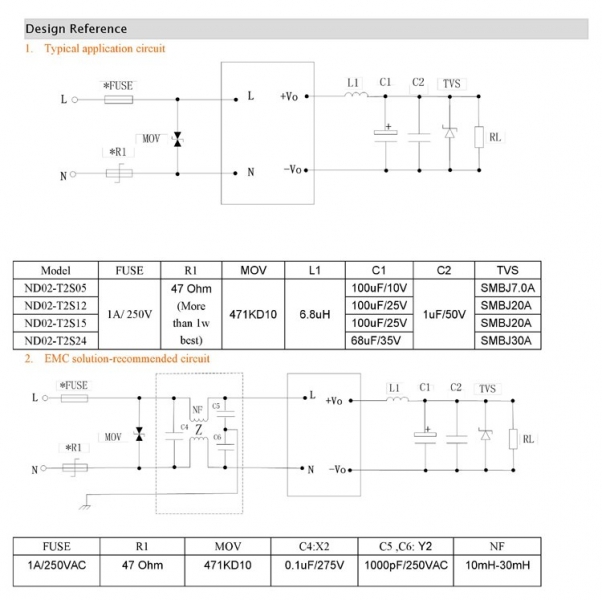

На этот преобразователь можно найти в сети рекомендуемую схему включения (рис.9) с установкой по входу и выходу дополнительных элементов защиты и фильтрации.

Рис.9

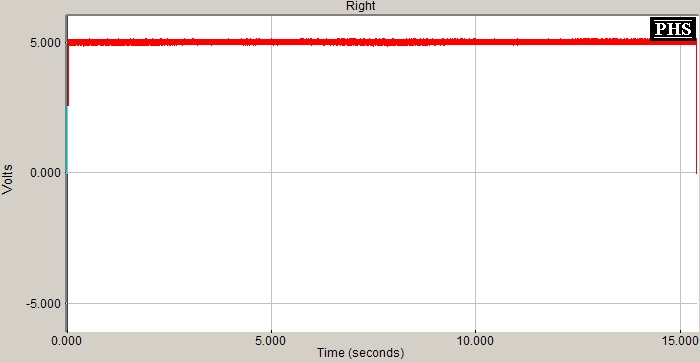

Частота работы преобразователя около 25 кГц. Пульсации на выходе при токе в нагрузке 0,4 А более 100 мВ, напряжение около 5 В, при изменении входного от 180 В до 240 В меняется в пределах -/+ 50 мВ (рис.10). Сильно «шумит» в эфир.

Рис.10

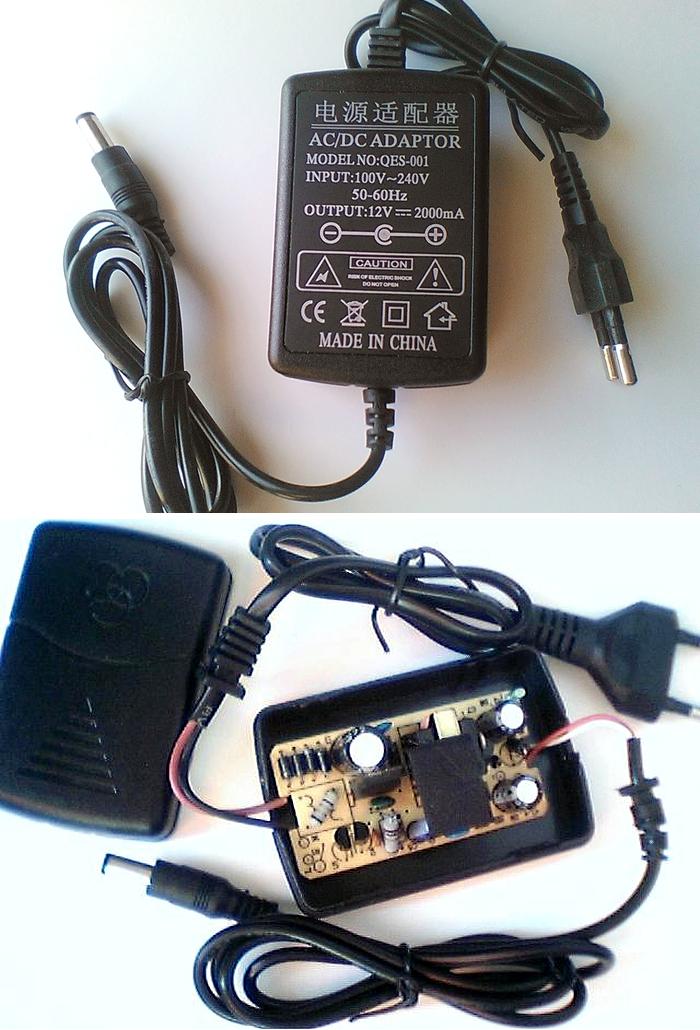

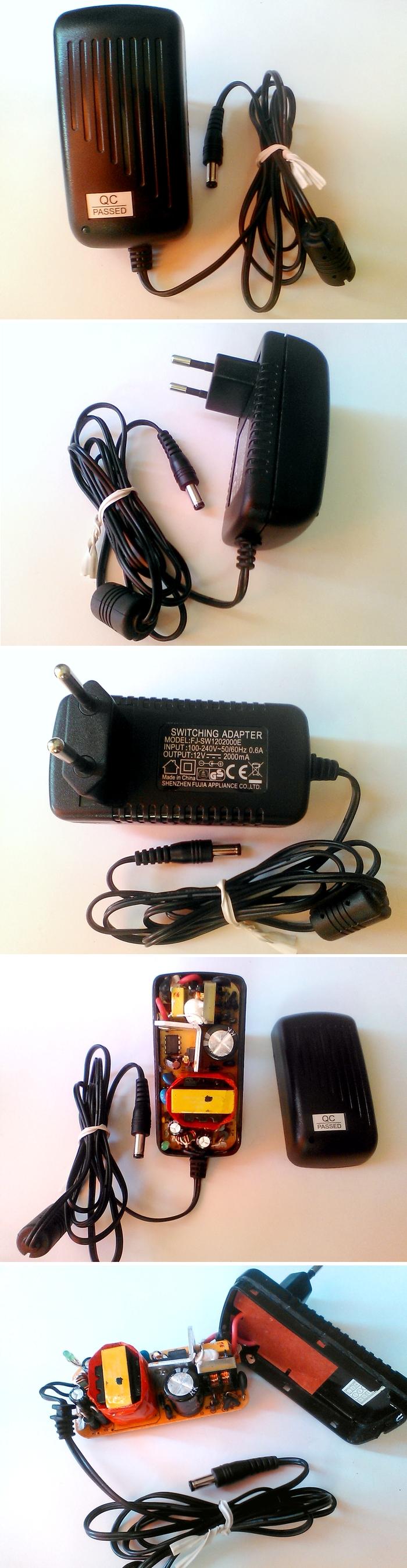

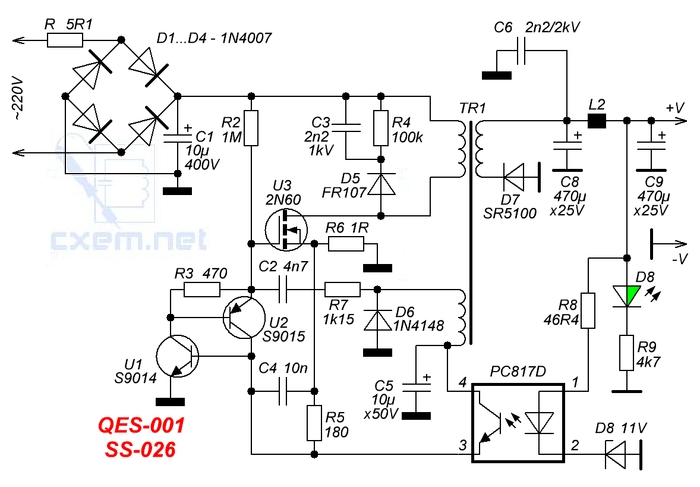

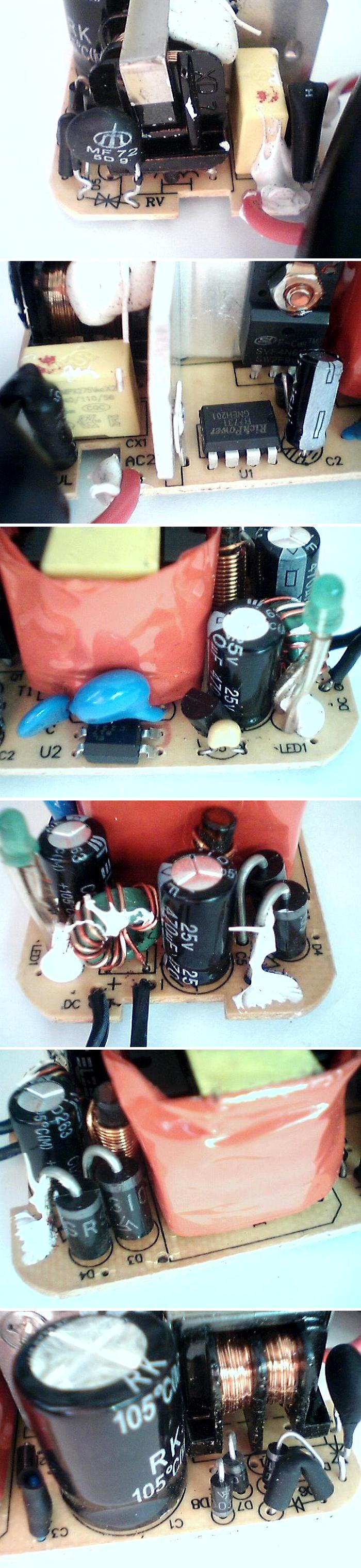

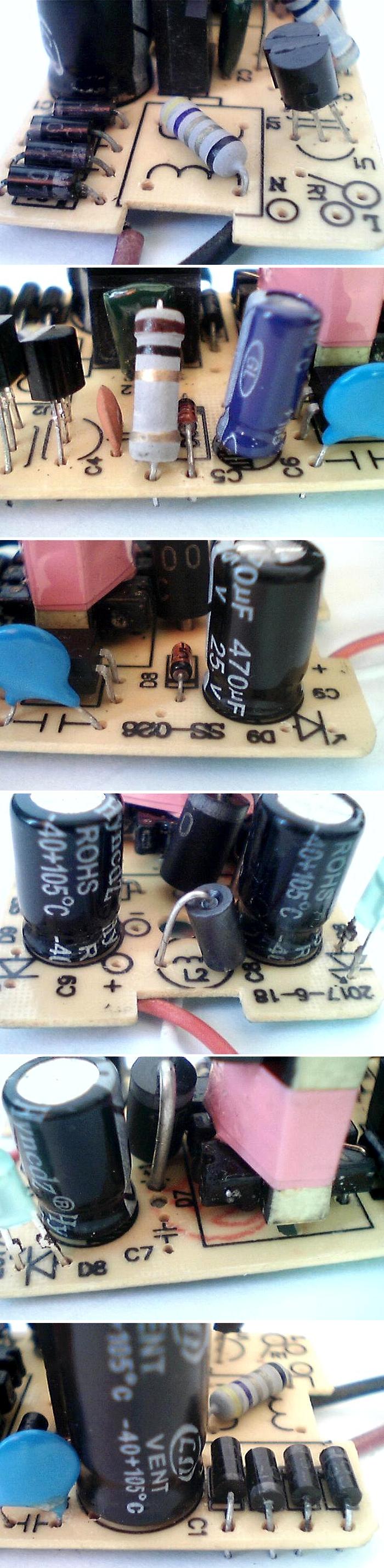

Следующий преобразователь — AC/DC 220В/12В 2A модели «QES-001». Внешний вид показан на рисунках 11, 12, 13, 14. Маркировка печатной платы – «SS-026». Схемотехника преобразователя (рис.15) подразумевает стабилизацию выходного напряжения на уровне около +12 В. Элементы фильтрации помех во входном напряжении не установлены – стоит только разрывной (обрывной) резистор, используемый в качестве предохранителя.

Рис.11

Рис.12

Рис.13

Рис.14

Рис.15

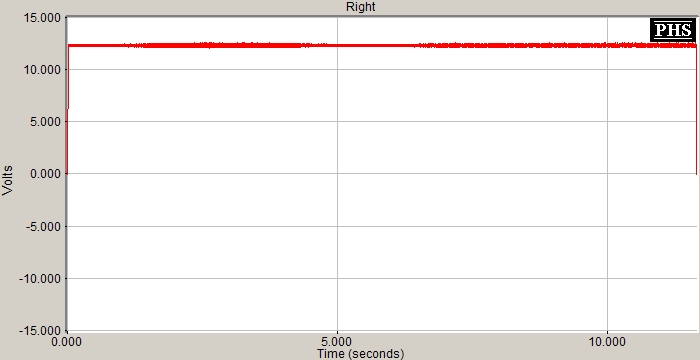

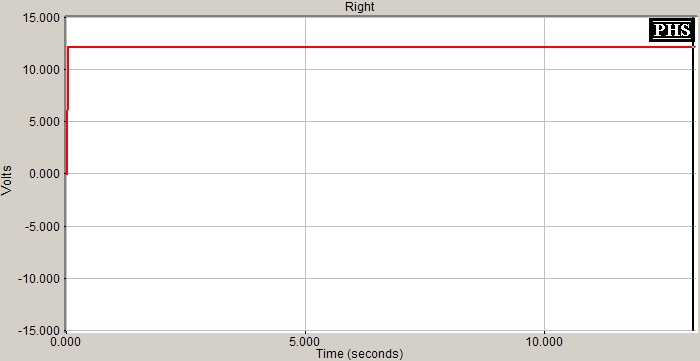

Частота работы преобразователя около 170 кГц (перепроверено 3 раза). График стабильности выходного напряжения при изменении входного в пределах от 180 В до 240 В показан на рисунке 16. При токе в нагрузке около 1,8А уровень пульсаций в выходном напряжении +12,25 В меняется от 50 до 70 мВ.

Рис.16

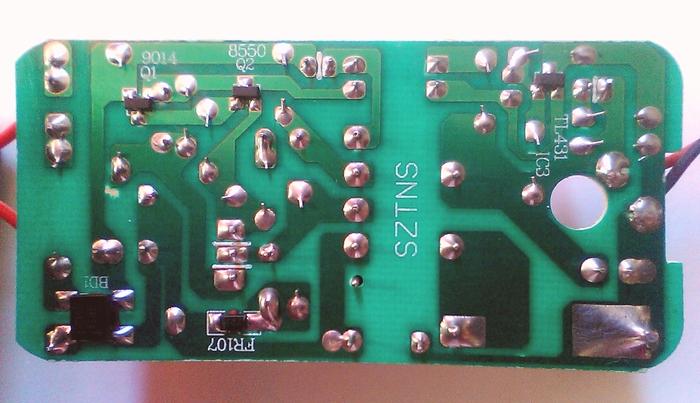

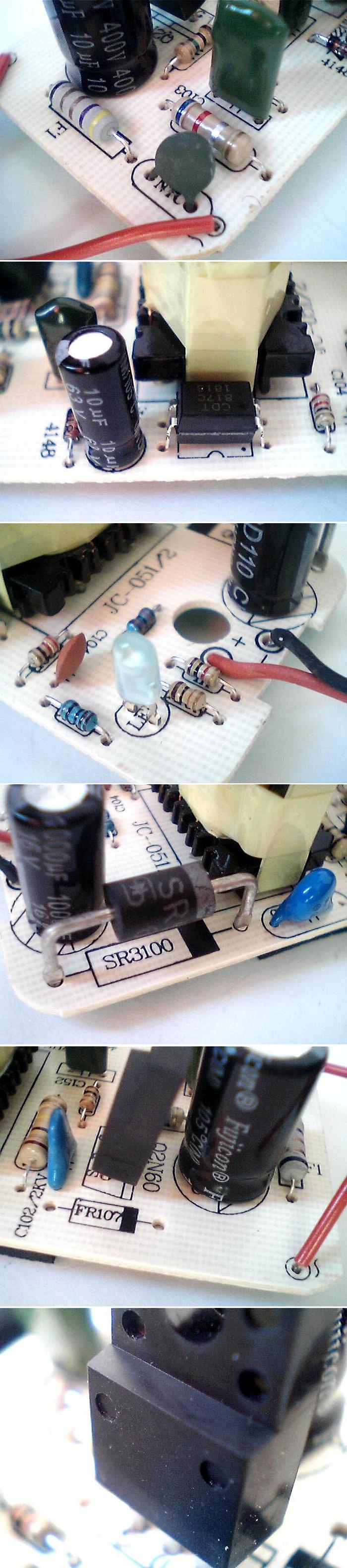

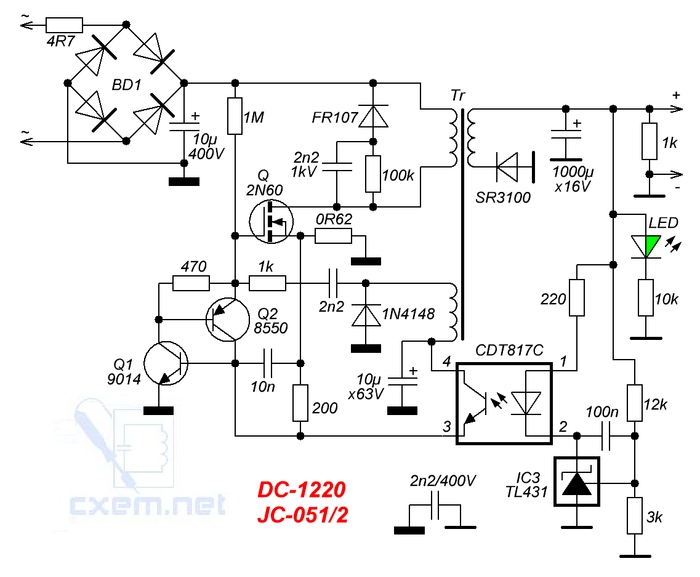

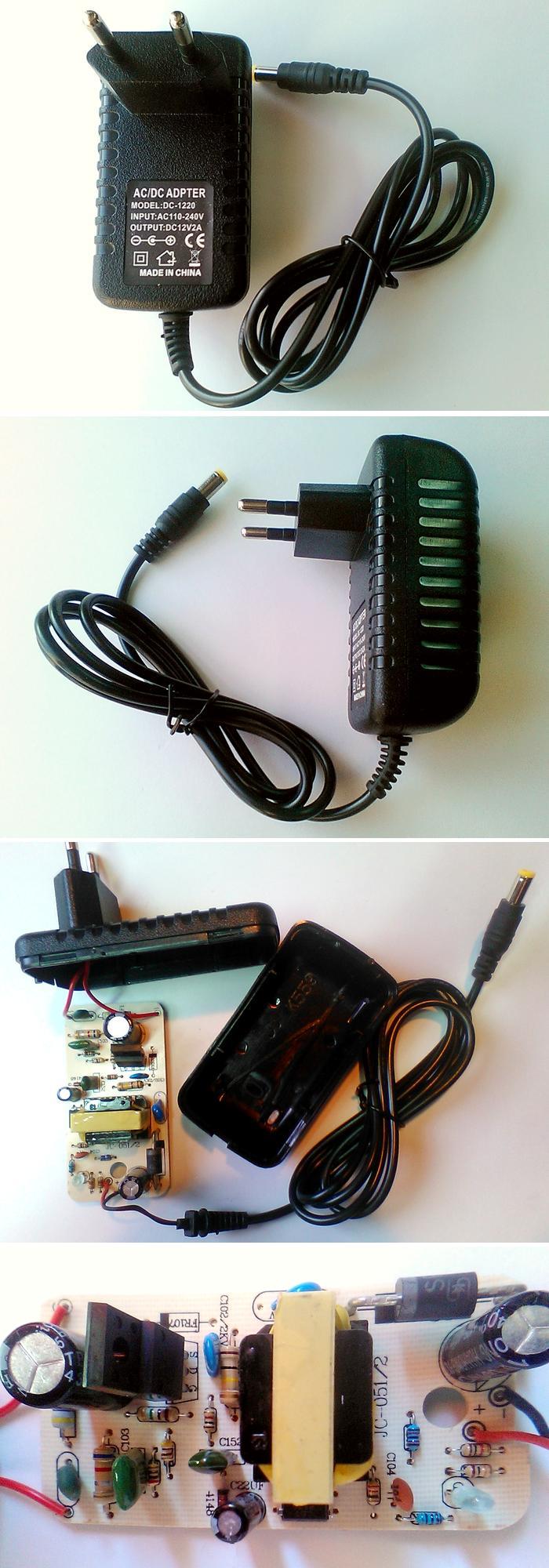

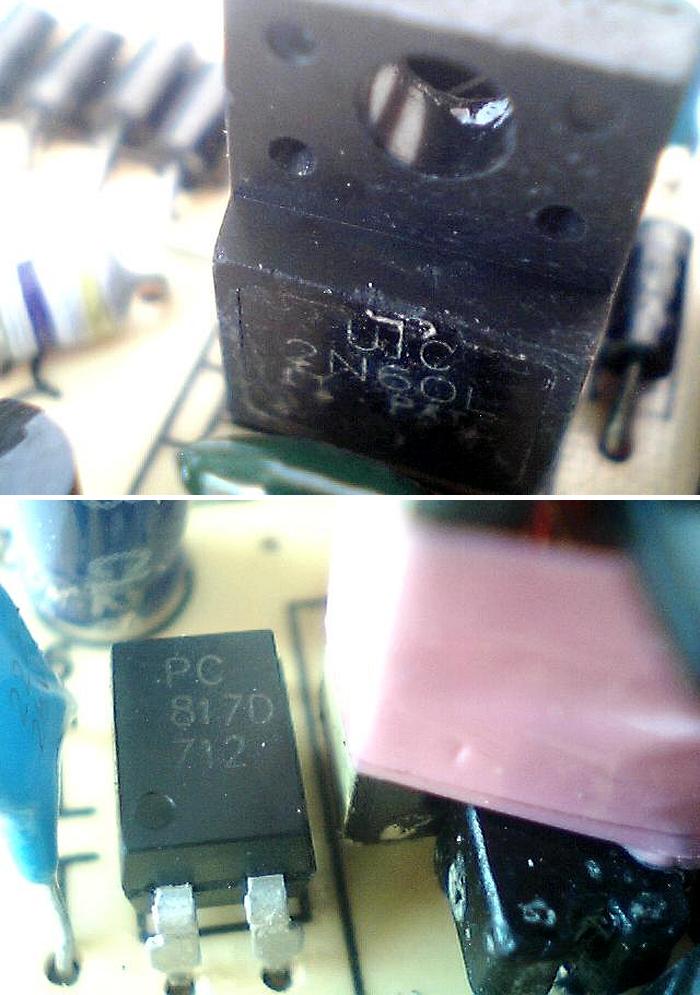

Преобразователь AC/DC 220В/12В 2A модели «DC-1220». На наклейке на корпусе слово «ADAPTER» написано с пропущенной второй буквой «А». Общий вид и виды на элементы более подробно показаны на рисунках 17 и 18. На корпусе транзистора никаких обозначений не видно, но на печатной плате он обозначен как 2N60. Маркировка платы со стороны выводных деталей «JC-051/2», а со стороны печатных дорожек — «SZTNS» (рис.19). Схема (рис.20) подобна модели QES-001. Схемотехнически отличается только цепью контроля выходного напряжения, собранной на IC3 TL431.

Рис.17

Рис.18

Рис.19

Рис.20

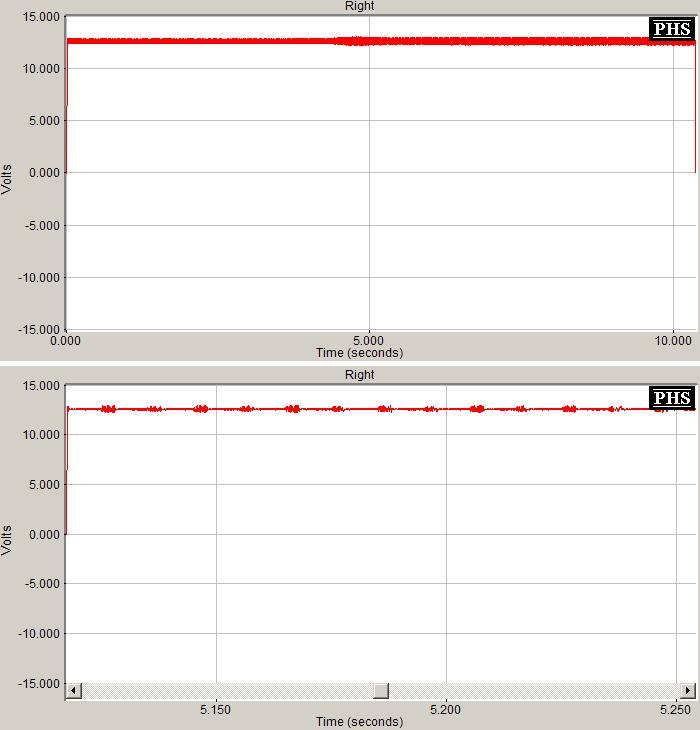

При токе в нагрузке 2 А преобразователь не запускался. При уменьшении тока до 1 А запустился, но с ВЧ пульсациями в выходном напряжении, доходящими до 0,9В. Частота работы преобразователя около 150 кГц. На рисунке 21 видно, что при изменении входного напряжения со 180 В до 240 В выходное остаётся на одном уровне +12,25 В, но в нём заметно меняются уровни пульсаций.

Рис.21

За время проверки Алиэкпрессных источников питания в руки попало ещё два «сторонних» источника, которые можно отнести к рассматриваемым в обзорах.

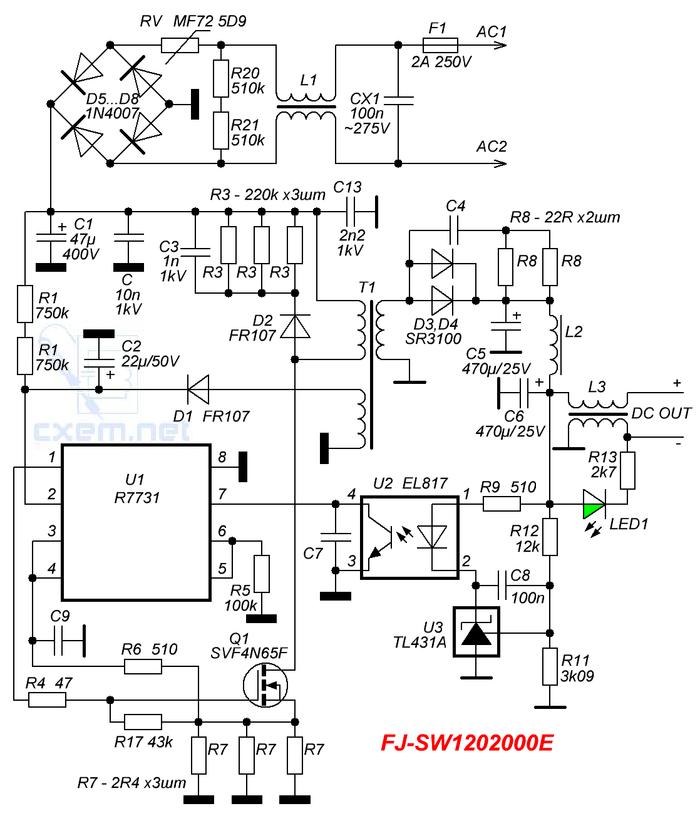

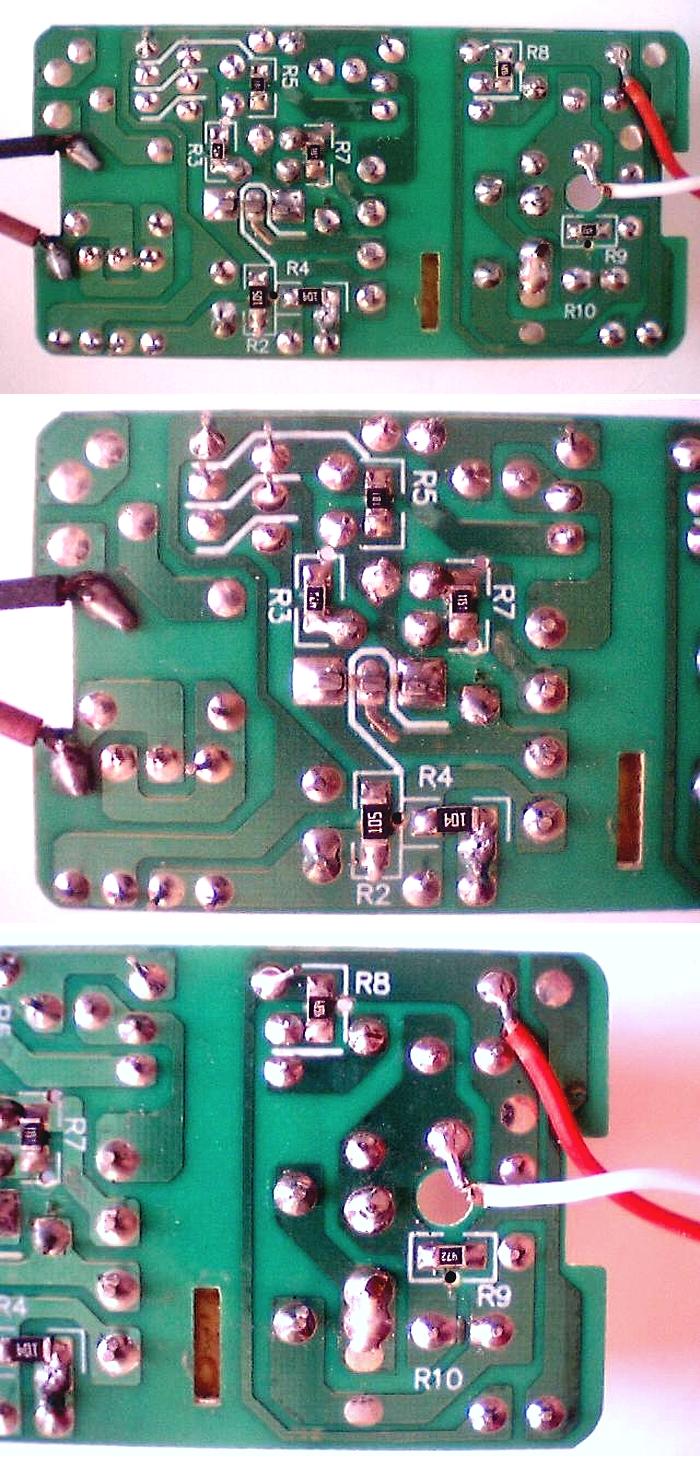

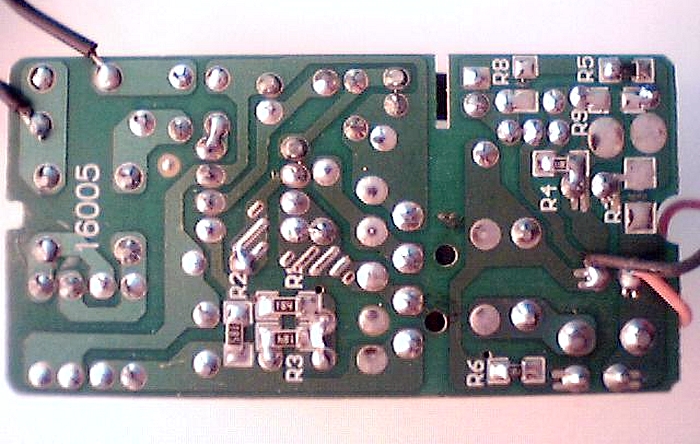

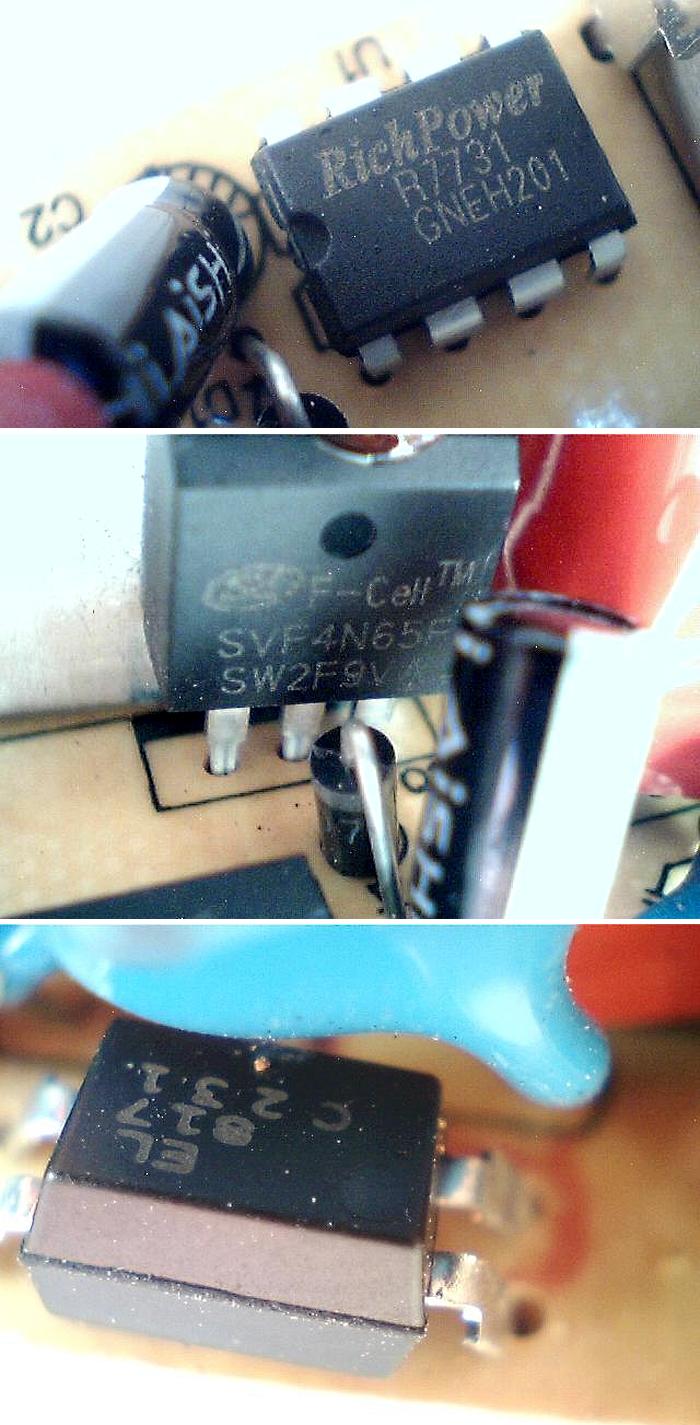

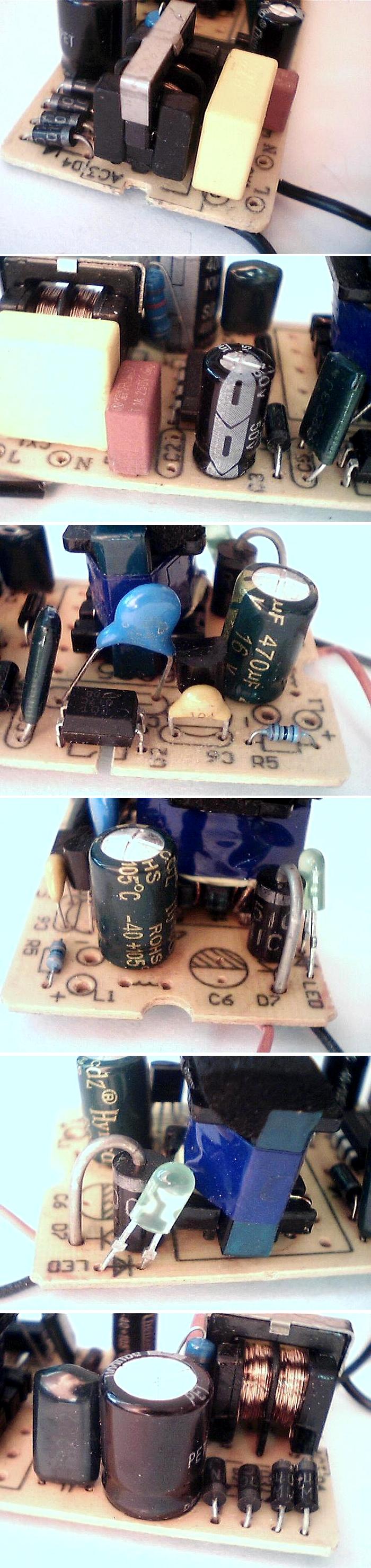

Первый по внешнему виду и заявленным данным (рис.22, 23, 24, 25) похож на вышеописанный «DC-1220» – модель называется «FJ-SW1202000E», заявленное выходное напряжение 12В с током в нагрузке до 2000мА. ШИМ-контроллер — R7731, маркировки печатной платы не видно (возможно, она под трансформатором). Вид на обратную сторону печатной платы – на рисунке 25, схема – на рисунке 26.

Рис.22

Рис.23

Рис.24

Рис.25

Рис.26

Частота работы преобразователя 60…65 кГц. При изменении напряжения питания от 180 В до 240 В изменений в выходном напряжении +12,15 В увидеть не удалось (рис.27), уровень пульсаций при токе в нагрузке 1,5 А не превышают 50 мВ. Греется, вентиляционных отверстий в корпусе нет. Уровень излучаемых в эфир помех небольшой, так как на входе и выходе преобразователя стоят фильтры.

Рис.27

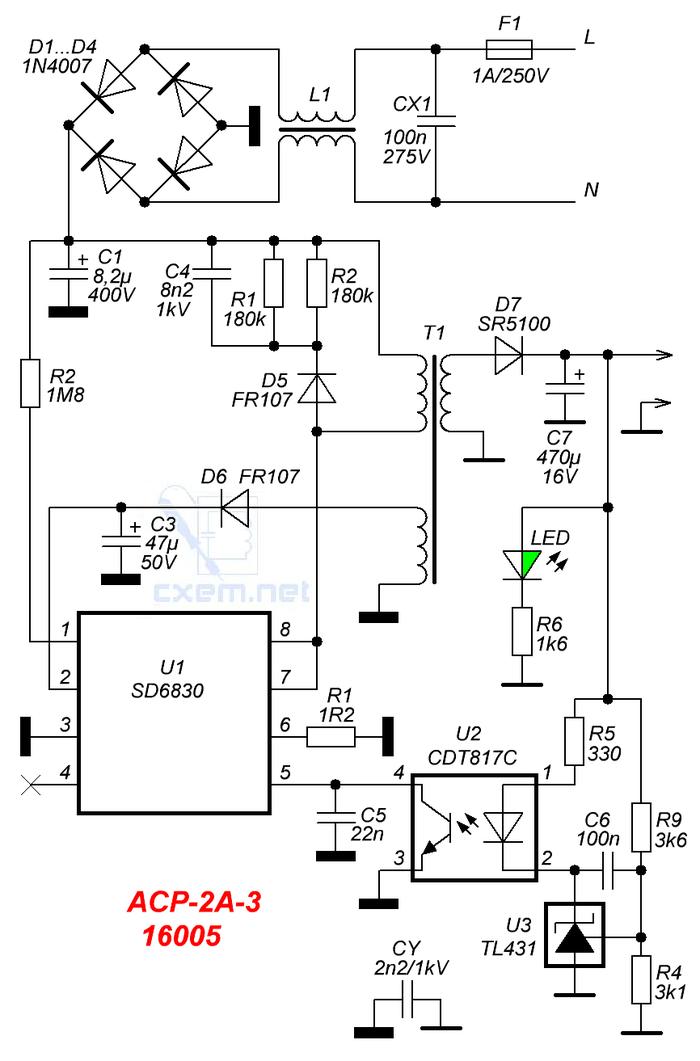

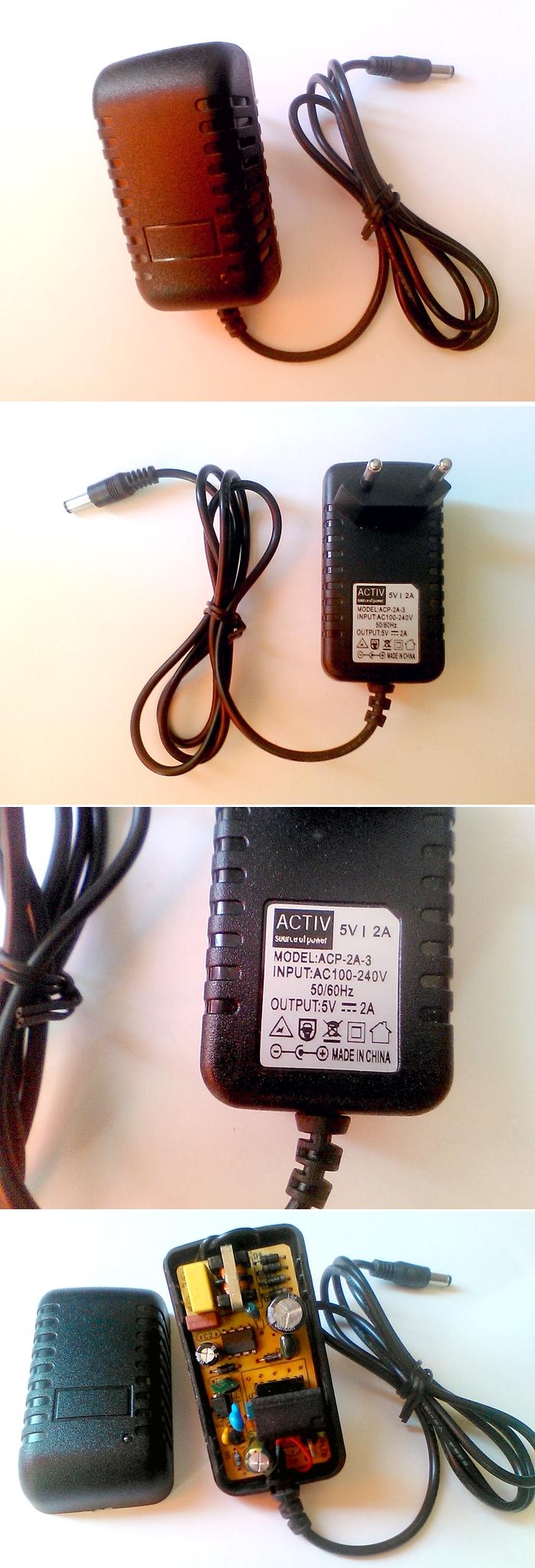

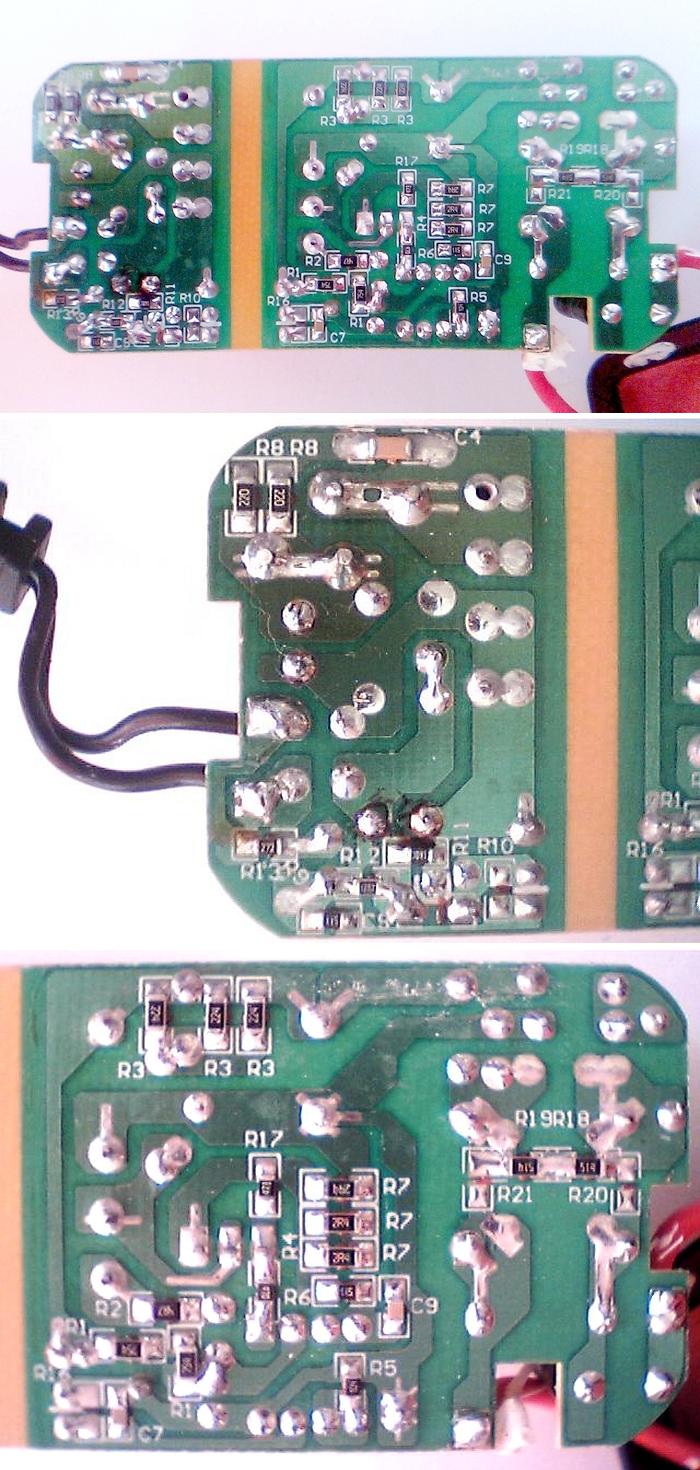

Другой преобразователь – ACP-2A-3 с заявленными выходными значениями 5В и 2А. Принесли как неработающий. Внешний вид и вид на детали – на рисунках 28, 29, 30 и 31. Схема – на рисунке 32.

Рис.28

Рис.29

Рис.30

Рис.31

Рис.32

На фотографиях виден «вспухший» конденсатор С7. После его замены блок питания стал запускаться нормально. На всякий случай параллельно С7 был припаян smd-шный керамический ёмкостью 47 нФ.

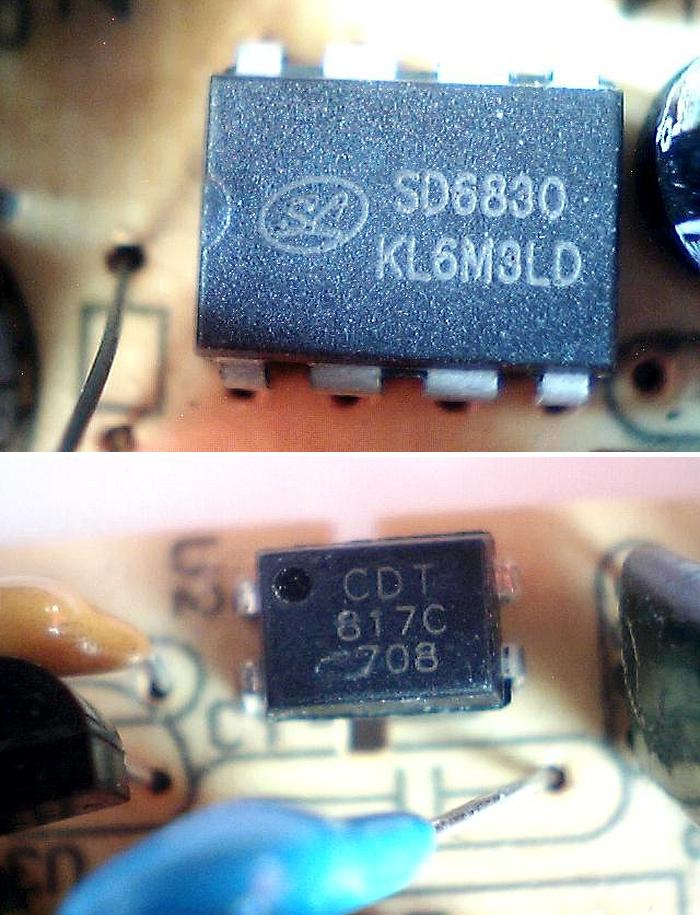

На рисунке 33 показан график стабильности выходного напряжения при изменении входного от 180 В до 240 В. Частота работы преобразователя 37 кГц, микросхема ШИМ-контроллера — SD6830. При токе в нагрузке 1,2 А выходное напряжение близко к 5,3 В с уровнем ВЧ пульсаций более 1,2 В. Заменой конденсатора С7 на другой, с ёмкостью 680 мкФ и низким значением ESR, удалось понизить пульсации до 1 В при нагрузочном токе 1,2 А. При уменьшении тока в нагрузке до значения 1 А уровень пульсаций уменьшался до 70…80 мВ, выходное напряжение поднималось до 5,4 В. Дальнейшие эксперименты по улучшению «чистоты питания» не проводились. Преобразователь заметно греется и очень заметно «шумит» в эфир.

Рис.33

Андрей Гольцов, г. Искитим
