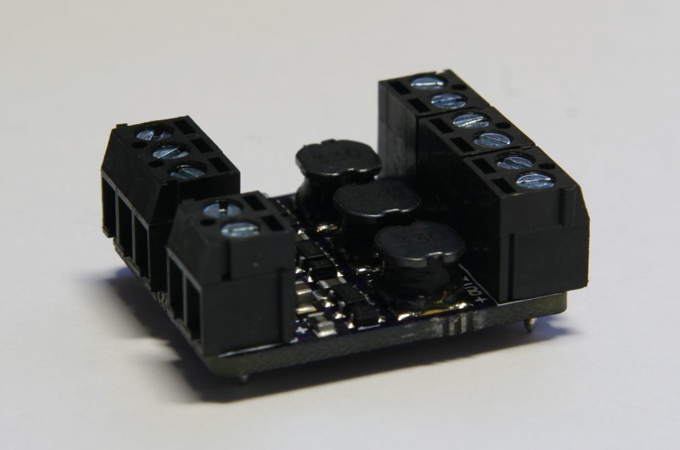

PicoBuck представляет собой малогабаритный и недорогой 3-канальный светодиодный драйвер. Он работает как понижающий преобразователь постоянного тока, достигая эффективности 95% (теоретически). Драйвер работает на том же принципе, что и преобразователь AL8805 от компании Diodes Inc.
Описание

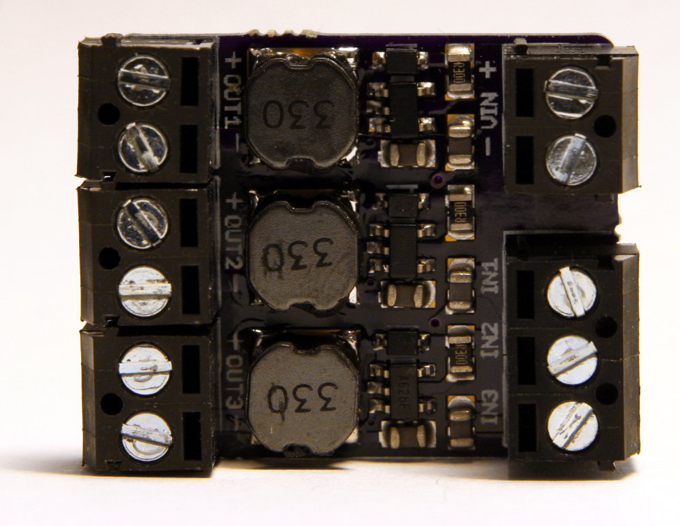

PicoBuck поддерживает широкий диапазон входных напряжений (6-20В), которое можно подключить к разъёму VIN.Он имеет три входа для каждого канала драйвера, которые помечены, как IN1, IN2, и IN3, и может управляться стандартным, логическим напряжение 3.3В или 5В. Светодиоды подключаются к выходам драйвера OUT1 — OUT3. Каждый канал RGB светодиода должен подключаться к драйверу отдельно: данный драйвер также как и понижающие драйверы, не поддерживает RGB светодиоды с общим анодом или общим катодом.
Каждый канал PicoBuck может управлять светодиодом током величиной 350мА. Ток управление выставляется с помощью небольшого резистора управления на плате. Если вам нужно управлять светодиодом с более высоким, или более низким током, тогда замените данный резистор на резистор другого номинала для получения желаемой величины тока. Вы можете вычислить номинал данного резистора по даташиту AL8805.
Использование
Цифровой режим
Для использование цифрового режима управления примените ШИМ сигнал напряжением 3.3В или 5В к любому их трех входов. Данный метод обеспечит хорошую яркость свечения во всем диапазоне яркости при использовании 8-10 битной ШИМ.
Аналоговый режим
Для использование аналогового режима управления примените аналоговое напряжение от 0В до 2.5В к любому их трех входов. Данное аналоговое напряжение управляет необходимым током светодиода, до величины, устанавливаемой токоограничивающим резистором. Примите во внимание, что аналоговый метод не очень эффективный для последних 20% тока, поскольку в этой точке ток падает до нуля.
В качестве альтернативного способа, вы можете применить более сложный подход, используя аналоговое диммирование для высокой яркости и ШИМ диммирование для низкой яркости. Это метод позволяет достичь оптимальной яркости с минимальным мерцанием. Однако это тяжело реализовать в программном коде.

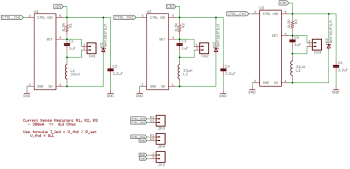

Схема

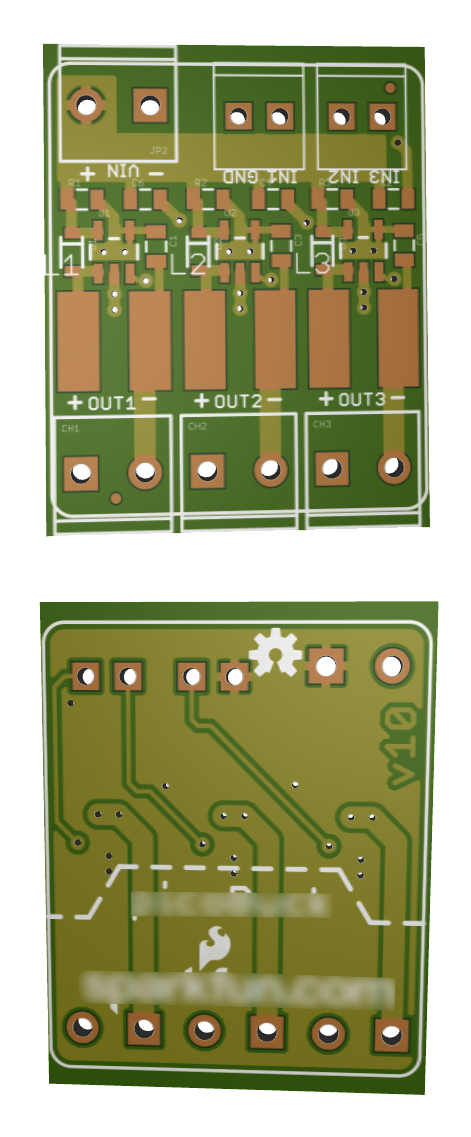

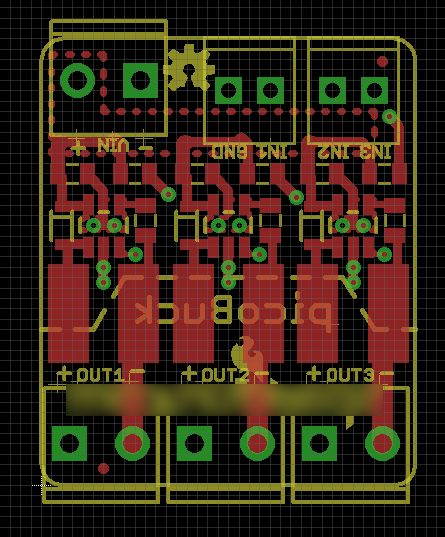

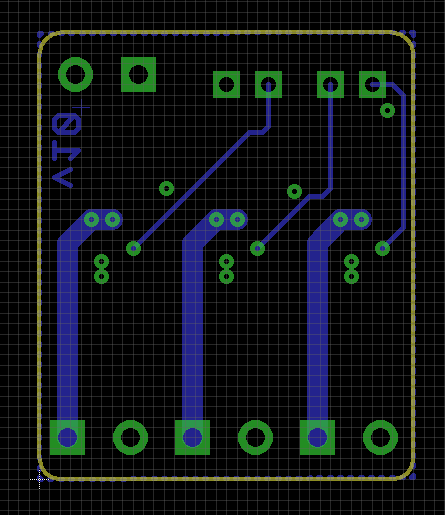

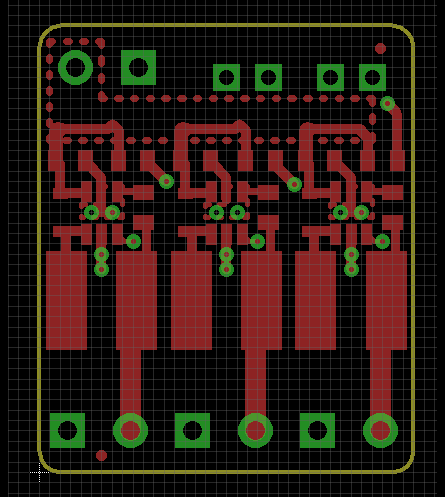

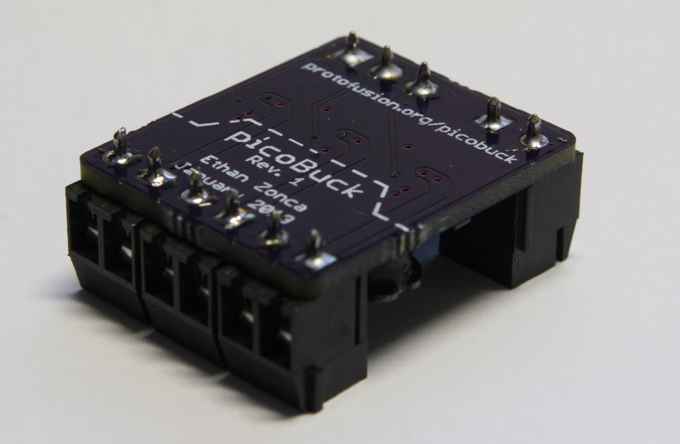

Печатная плата
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
U1-U3 | Микросхема-драйвер | 3 | ||||
D1-D3 | Диод Шоттки | BAT20J | 3 | |||
С1, С3, С5 | Конденсатор | 1 мкФ | 3 | |||
С2, С4, С6 | Конденсатор | 2.2 мкФ | 3 | |||
R1-R3 | Резистор | 0.3 Ом | 3 | |||
L1-L3 | Катушка индуктивности | 33 мкГн | 3 | |||
JP2-JP4, CH1-CH3 | Клемная пара | 6 | ||||
