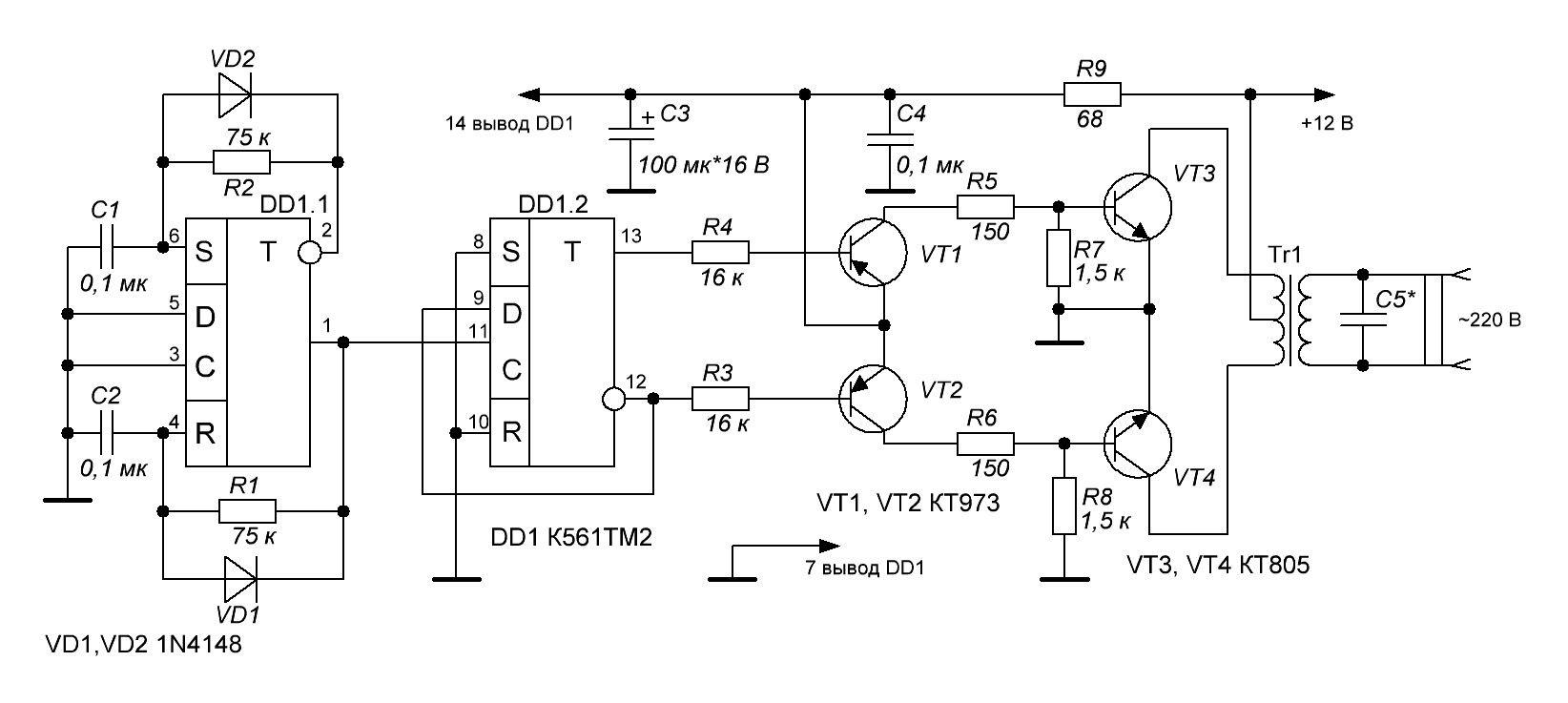

Занимаясь электроникой, мы часто настолько глубоко погружаемся в процесс, что забываем о своём здоровье. А ведь выходить на свежий воздух жизненно важно каждому без исключения! Так почему бы не совместить приятное с полезным? Вот только включить любимый паяльник на улице отнюдь некуда, поэтому и вытекает необходимость в создании простого преобразователя напряжения из 12 в 220 вольт. Схема такого преобразователя показана ниже.
Сердцем схемы является микросхема К561ТМ2. На элементе DD1.1 собран генератор частоты на 100 Гц. Элемент DD1.2 является делителем частоты. На транзисторах VT1-VT2 собран усилитель по току, необходимый для корректной работы выходных транзисторов. Они коммутируют обмотки трансформатора.
О деталях. Транзисторы VT1-VT2 можно заменить на BD140, VT3-VT4 на TIP41. Силовой трансформатор выбирается исходя из необходимой мощности преобразователя. В данном варианте преобразователь имеет мощность около 30 Вт, чего достаточно для маломощного паяльника мощностью 25 Вт. Марка трансформатора не критична. У меня применён трансформатор ТС-40-1 с перемотанными вторичными обмотками. С него смотаны все заводские вторичные обмотки и намотано 2 новых. Каждая обмотка мотается в два слоя сдвоенным проводом с диаметром 0.47 мм до заполнения. Итого получается 4 слоя. После этого конец первой обмотки соединяется с концом второй. Это средняя точка трансформатора. Нужно понимать, что на трансформатор подаются прямоугольные импульсы, т.е. на выходе будет форма сигнала, далёкая от синусоиды. Поэтому необходимо тщательно подобрать конденсатор C5. Если есть возможность проследить осциллографом, чтобы форма сигнала максимально была приближена к синусоиде. Однако на практике такой подбор делать не приходится, потому что современная электроника с импульсными источниками питания способна питаться и напряжением прямоугольного вида и даже постоянным током.
Схема «резиновая», т.е. можно поставить более мощные транзисторы, более ёмкий аккумулятор и более мощный трансформатор, тем самым увеличив общую мощность инвертора.

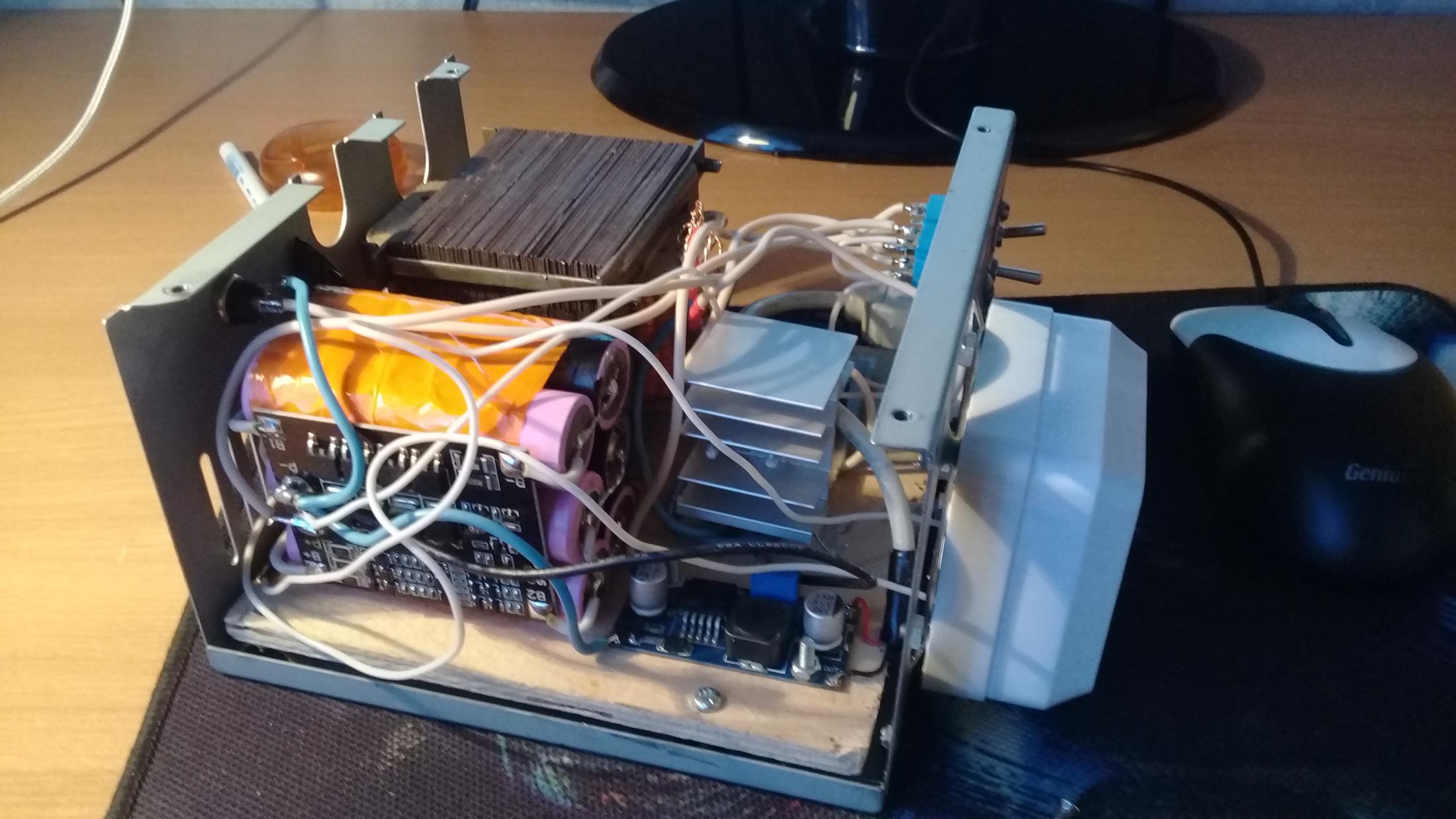

В качестве аккумулятора использовал литий-ионную сборку из 6 аккумуляторов с общей ёмкостью 5200 мА/ч. Такого аккумулятор хватает на 2.5 часа непрерывной работы паяльника, чего вполне достаточно. Аккумуляторы подключаются через балансировочную плату. Ток холостого хода преобразователя — 0.66 А.
В качестве дополнения был добавлен разъём USB для зарядки современных гаджетов. К нему подводится напряжение с DC-DC преобразователя, на котором выставляется напряжение 5 вольт.

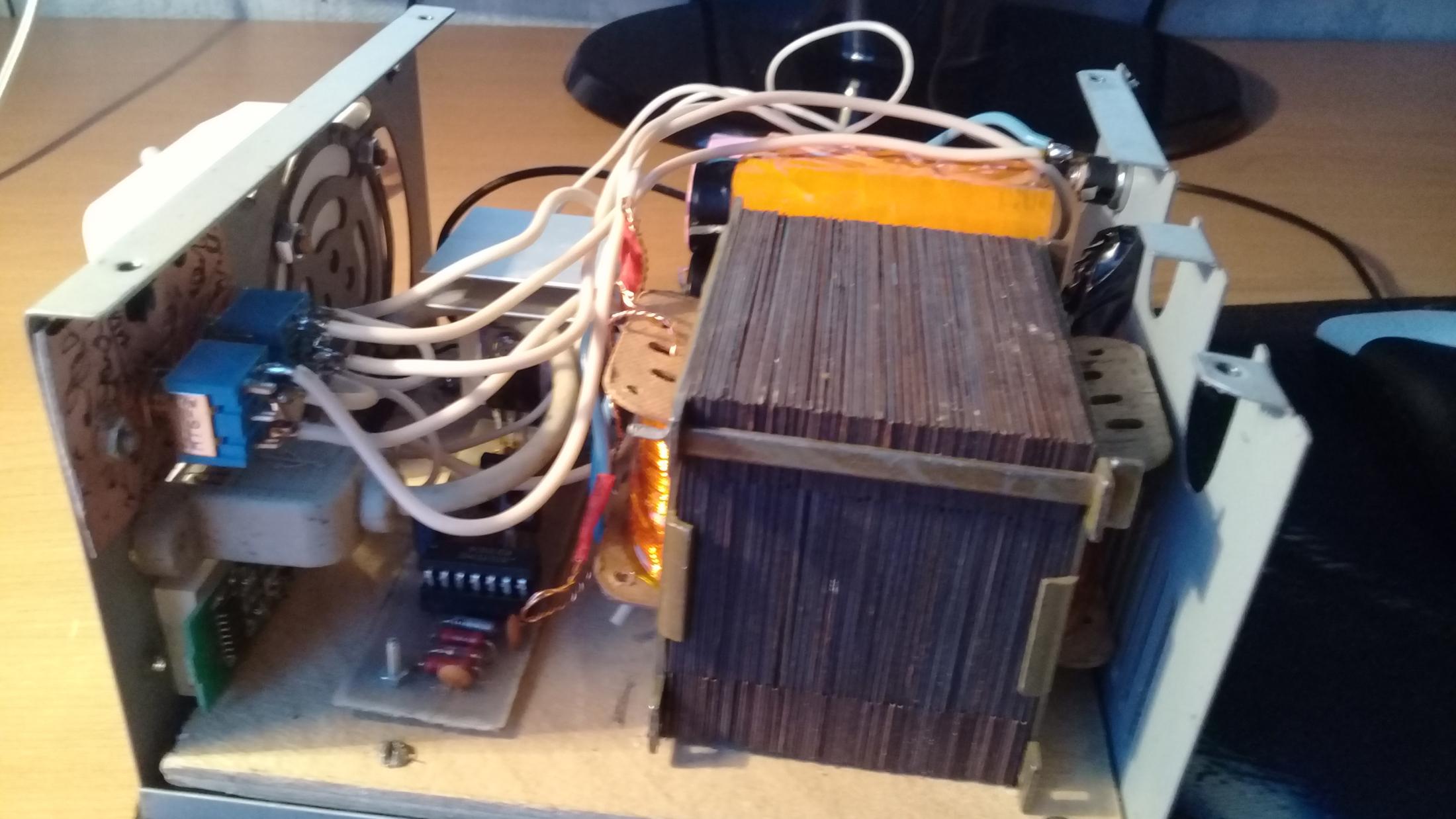

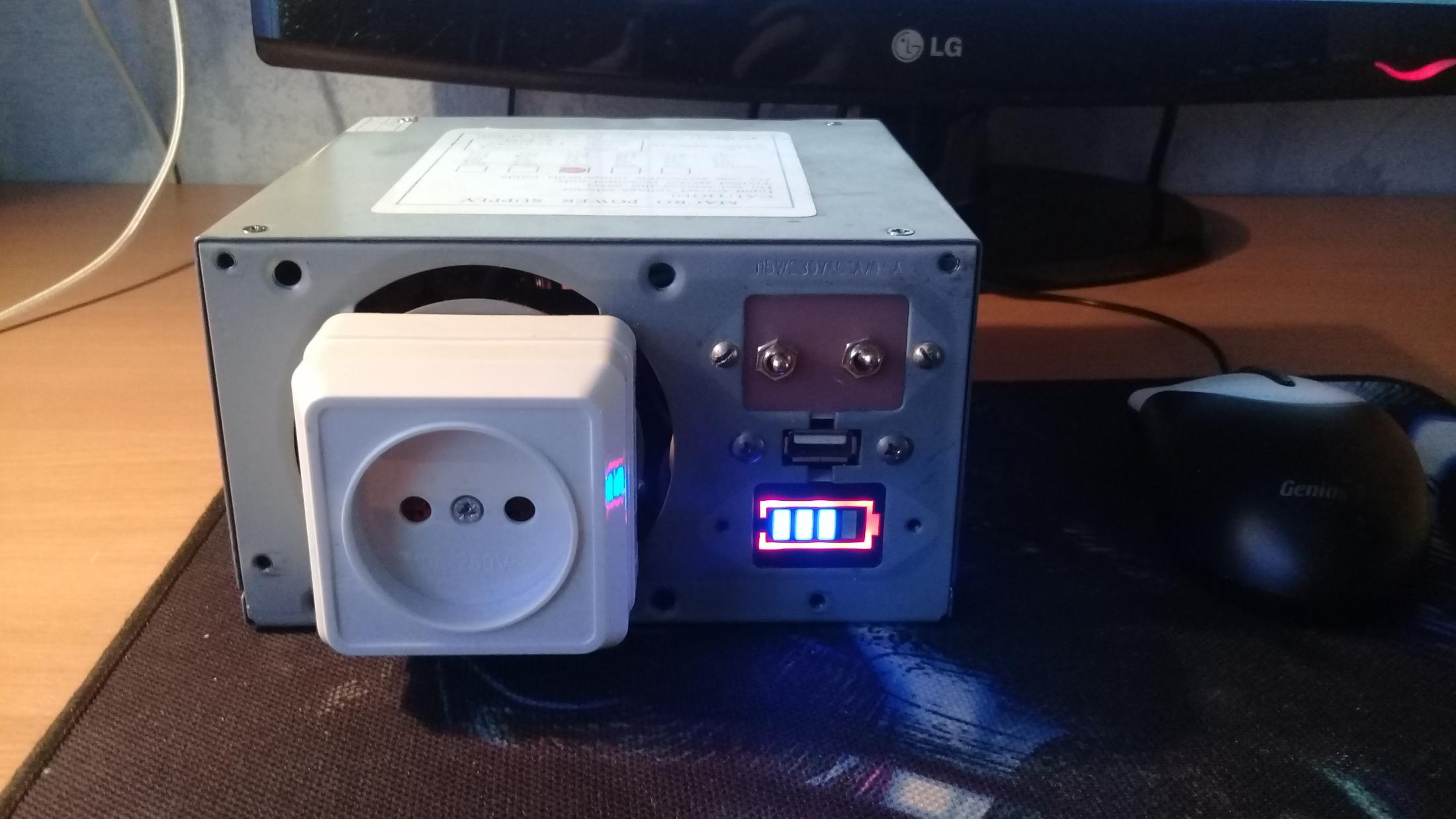

Конструктивно инвертор выполнен в корпусе от компьютерного блока питания. На передней панели расположена розетка, а также тумблеры переключения напряжения и рода работ (зарядка/использование) и индикатор заряда аккумуляторов.
Данная самоделка не раз выручала при отключении света в тёмное время суток. При подключении энергосберегающих или светодиодных ламп такой инвертор может работать довольно долго.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Микросхема | К561ТМ2 | 1 | |||
| R1 | Резистор | 75 кОм | 1 | |||
| R2 | Резистор | 75 кОм | 1 | |||
| R3 | Резистор | 16 кОм | 1 | |||
| R4 | Резистор | 16 кОм | 1 | |||
| R5 | Резистор | 150 Ом | 1 | |||
| R6 | Резистор | 150 Ом | 1 | |||
| R7 | Резистор | 1.5 кОм | 1 | |||
| R8 | Резистор | 1.5 кОм | 1 | |||
| R9 | Резистор | 68 Ом | 1 | |||
| VT1 | Транзистор | КТ973 | 1 | |||
| VT2 | Транзистор | КТ973 | 1 | |||
| VT3 | Транзистор | КТ805 | 1 | |||
| VT4 | Транзистор | КТ805 | 1 | |||
| VD1 | Выпрямительный диод | 1N4148 | 1 | |||
| VD2 | Выпрямительный диод | 1N4148 | 1 | |||
| C1 | Конденсатор | 0.1 мк | 1 | |||
| C2 | Конденсатор | 0.1 мк | 1 | |||
| C3 | Электролитический конденсатор | 100 мк*16 В | 1 | |||
| C4 | Конденсатор | 0.1 мк | 1 | |||
