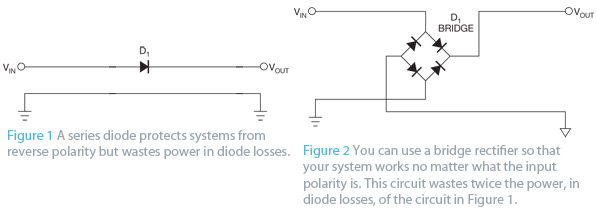

Распространенные методы защиты от обратной полярности используют диоды для предотвращения повреждения схемы. При одном подходе, последовательный диод позволяет току течь только при правильной полярности (рис. 1). Вы также можете использовать диодный мост для исправления входа, чтобы схема всегда получала правильную полярность (рис. 2). Недостатком этих подходов является то, что они тратят питание на падении напряжения на диодах. При входном токе 1А, схема на рисунке 1 рассеивает 0.7 Ватт мощности, а схема на рисунке 2 рассеивает 1.4 Ватт.

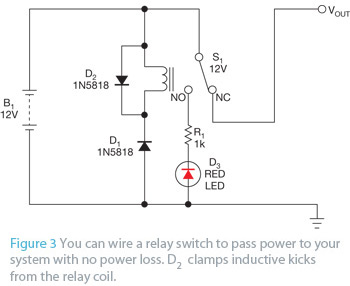

В представленной схеме используется простой метод, который не имеет падения напряжения или пустой траты мощности (рис. 3).

Выбор реле для управления напряжением с обратной полярностью. Например, можно использовать 12В реле для 12В системы питания. При правильной полярности в цепи, D1 в обратном смещении и реле S1 остается выключенным. Тогда вход и выход соединяются контактами реле, и ток идет к концу цепи. Диод D1 блокирует питание реле, и схема защиты не рассеивает мощность.

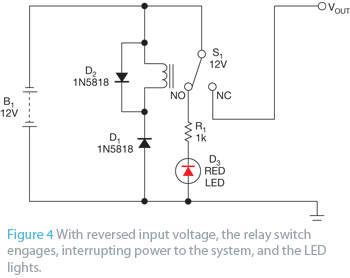

Простая схема защиты от обратной полярности не имеет падения напряжения. При неправильной полярности, диод D1 в прямом смещении включает реле (рис. 4). Включение реле включает питание в конец цепи, и включается красный светодиод D3, указывающие на обратную полярность. Схема потребляет энергию только при обратной полярности. В отличие от полевых транзисторов и полупроводниковых выключателей, контакты реле имеют низкое сопротивление, а это означает, что они не вызывают падения напряжения между входным источником и схемой, нуждающейся в защите. Таким образом, конструкция подходит для систем с жесткими ограничениями  напряжения.
