Когда мне понадобился для 10-ваттного светодиода драйвер, который бы работал от 16-17 В (выпрямленное и сглаженное напряжение от «электронного трансформатора»), в голову пришла мысль сделать его по нестандартной схеме из «подручных материалов», так как не очень прельщала мысль заказывать драйвер из Китая за 150-200 руб. (описываемый драйвер обойдется в 50 руб. даже при покупке деталей «в магазине за углом») и особенно, ждать не менее месяца прихода посылки. Кроме того, хотелось «сочинить» что-то нестандартное. Получилось вот такое устройство.

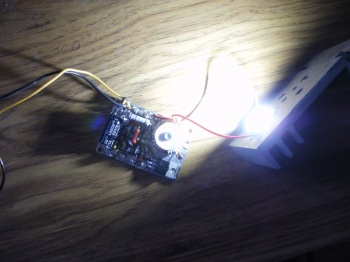

Приводимая ниже схема драйвера рассчитана на работу с 10-ваттной светодиодной матрицей (3х3, с рабочим напряжением 10-12 В) и состоит из недорогих и не дефицитных деталей минимальной стоимости, которые можно купить в любом магазине радиодеталей или найти в своем «хозяйстве». Устройство собрано по схеме Step-Down регулятора. Необычность решения заключается в применении в качестве компаратора широко распространенной TL431, которая обычно применяется в линейных регуляторах.
Пояснения по работе схемы

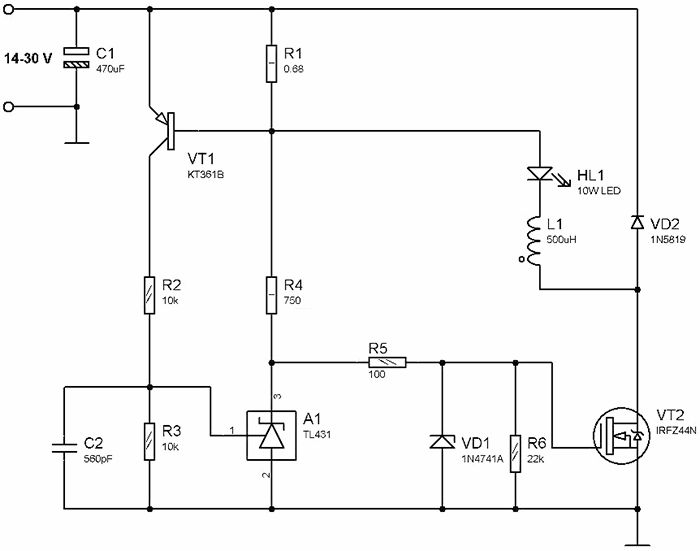

При подаче напряжения питания, ток через светодиод, а значит и резистор-датчик тока R1, не течет. Транзистор VT1 закрыт, на управляющем входе регулятора A1 присутствует нулевой потенциал и, соответственно, катод выключен. На затвор транзистора VT2 подается напряжение через цепочку R4-R6, которое ограничивается на безопасном для него уровне стабилитроном VD1. Транзистор открывается, и через элементы R1, HL1, L1, VT2 начинает течь ток, линейно нарастающий благодаря наличию дросселя L1 индуктивностью примерно 400-500 микрогенри. При достижении током величины, при котором на резисторе R1 падает напряжение, достаточное для открытия VT1, транзистор приоткрывается и, при напряжении 2.5 В на выводе 1 TL431, катод A1 замыкает затвор VT2 с корпусом через R5. Транзистор закрывается и ток L1 (теперь линейно убывающий) протекает через диод VD2, R1 и светодиод. Напряжение на переходе базе-эмиттер VT1 уменьшается, он закрывается, что приводит в конечном итоге к открыванию VT2 и процесс повторяется. Конденсатор C1 обеспечивает низкое внутреннее сопротивление цепи питания схемы, C2 несколько снижает частоту переключений и в целом улучшает стабильность схемы. Резистор R5 ограничивает ток разряда входной емкости VT2 на безопасном для TL431 уровне.
Главный недостаток схемы — значительное время заряда входной емкости MOSFET транзистора VT2 через резистор R4. Добавление элементов, форсирующих заряд указанной емкости, значительно усложнило бы схему, поэтому, приняты ряд мер, снижающих негативное влияние этого явления на работу устройства без его усложнения. Во-первых, номинал R4 выбран минимально возможным, соблюдая компромисс с выделяемой на нем мощности и максимальным током катода A1. Во-вторых, частота работы схемы выбрана относительно низкой (20-75 кГц) для снижения выделяемой на VT2 из-за большого времени открытия мощности. В-третьих, транзистор выбран по минимальной входной емкости из имеющихся в наличии — у IRFZ44N он составляет по даташиту 1350 пФ. Кроме того, при увеличении входного напряжения, вместе с увеличением частоты увеличивается и ток через R4, уменьшая длительность заряда входной емкости, а значит, спада импульса на коллекторе VT2.

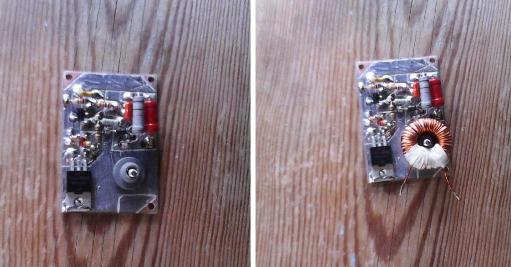

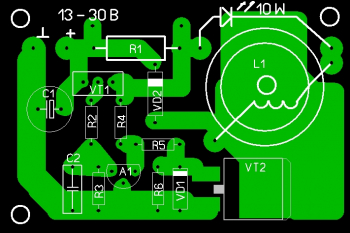

Устройство собрано на печатной плате из односторонне-фольгированного стеклотекстолита размерами 40мм на 60мм. Печатные «дорожки» достаточно широкие, что помогает дополнительно рассеивать мощность, выделяемую на деталях схемы, а так же позволяет, при желании, не сверлить отверстия, а паять детали со стороны печатных проводников — я выбрал этот вариант, причем фольгу вырезал резаком (на рисунке — вариант установки деталей со стороны без металлизации).
Плата рассчитана на установку транзистора VT2 в корпусе D2PAK, однако, возможно его применение и в корпусе TO-220, что и сделано в моем случае. В качестве радиатора транзистора применен полигон из фольги площадью около 6 квадратных сантиметров, к которому он припаян непосредственно коллектором хорошо прогретым паяльником (паять не более 3 сек.!). От использования всех комплектующих в SMD исполнении я отказался сознательно из-за того, что у многих радиолюбителей с их применением есть сложности. В исполнении, приведенном на фотографиях, температура транзистора оказалась менее 55 градусов при Uвх = 14-20 В, с ростом входного напряжения она тоже растет и при Uвх = 30В достигает 70 градусов.
При номинале R1, указанном на схеме, ток светодиода составляет около 0.8 А, при котором измеренное падение напряжения на нем составило 11.3 В, что дает мощность примерно 9 Ватт (для надежности, на 10% ниже паспортной). Приводимое в описании китайских светодиодов значение номинального тока 980 мА дает напряжение на светодиоде примерно 11.5 В и мощность тоже почти 11.5 Ватт, что вряд ли благотворно скажется на долговечности! Изменив пропорционально номинал R1, можно в некоторых пределах менять ток светодиода. Для удобства подбора R1 можно составить из двух, соединенных параллельно (для дополнительного резистора на плате предусмотрено место)

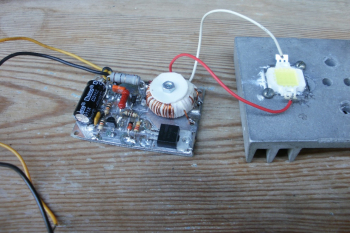

Дроссель намотан (примерно 80 витков) на «знаменитом» желтом кольце из компьютерного БП, с которого снята «родная» обмотка. Его размеры видны из фотографий. Дроссель прикручен к плате винтом с гайкой, при этом под него подложена резиновая крышка из под ампулы для лекарств. Это позволило отцентрировать его и зафиксировать от прокручивания.
При применении обычного кольца из феррита 500НМ-4000НМ, сечение должно быть значительно больше, иначе, дроссель может входить в насыщение, что приведет к резкому снижению КПД и нагреву VT2. Возможно применение дросселя и с сердечниками других типов (если позволяет конструкция, лучше с зазором не менее 0.1-0.3 мм) или заводских не менее чем на 1.5 А.
В качестве VT1 подойдет практически любой p-n-p с допустимым напряжением на коллекторе не меньше, чем входное. В качестве VT2 применение транзистора, указанного на схеме оптимально. Должны неплохо подойти применяемые в инверторах ЖК телевизоров FDD8447 в корпусе DPAK (входная емкость 2000 пФ и сопротивлением открытого канала 8 мОм), но мной не проверено. Я пробовал транзисторы IRF3205 (температура корпуса выше чем IRFZ44N на 7-10 градусов) и BUZ11 (выше на 10-15 градусов), но сразу оговорюсь: их я проверял при входном напряжении до 24 В. При применении указанных транзисторов (особенно при больших входных напряжениях) транзистор стоит установить на отдельном радиаторе, площадью 30-50 кв. см. и, возможно, увеличить емкость C2 до 2200-3300 пФ для снижения частоты переключения.
Стабилитрон VD1- любой на 10-12 Вольт. Диод VD2 лучше использовать Шоттки, но, в крайнем случае, можно применить из серии HER (101-104 либо 201-204). В случае, если входное напряжение на превысит 24 В, резистор R4 можно взять на мощность 0.5 Вт.
КПД драйвера по моим измерениям составил: при входном напряжении 13-20 В — не менее 90%; при напряжении 30 В — около 83% (выделяется больше мощности на VT2 и R4). Ток светодиода для всего диапазона входных напряжений достаточно стабилен — плюс-минус 10-20 мА.
У данного прибора интересная особенность — при снижении входного напряжения ниже 13 В, устройство начинает работать в линейном режиме, причем, яркость в момент перехода меняется слабо и КПД заметно не снижается. При последующем увеличении входного напряжения до уровня, большего напряжения на светодиоде на 1.5 — 2 В, устройство устойчиво начинает генерировать и переходит в режим ключевой стабилизации.
Во вложенном файле имеются Proteus-модель и плата в формате LAY
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| A1 | ИС источника опорного напряжения | TL431 | 1 | |||
| VT1 | Биполярный транзистор | КТ361В | 1 | A1015, A966 | ||
| VT2 | MOSFET-транзистор | IRFZ44N | 1 | |||
| VD1 | Стабилитрон | 1N4741A | 1 | 11 V | ||
| VD2 | Диод Шоттки | 1N5819 | 1 | 1N5822 | ||
| C1 | Конденсатор | 470 мкФ 35В | 1 | |||
| С2 | Конденсатор | 560 пФ | 1 | |||
| R1 | Резистор | 0.68 Ом | 1 | 1 Вт | ||
| R2, R3 | Резистор | 10 кОм | 2 | |||
| R4 | Резистор | 750 Ом | 1 | 1 Вт | ||
| R5 | Резистор | 100 Ом | 1 | |||
| R6 | Резистор | 22 кОм | 1 | |||
| L | Дроссель | 500 мкГн | 1 | >1.5 A | ||
