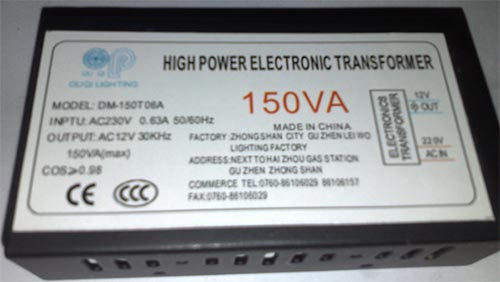

Недавно в магазине на глаза попался электронный трансформатор для галогенных ламп. Стоит такой трансформатор копейки — всего 2,5$, что в разы дешевле стоимости  используемых в нем компонентов. Блок был куплен для опытов. Как позже оказалось, он не имел защиту и при КЗ случился настоящий взрыв… Трансформатор был довольно мощным (150 Ватт), поэтому на входе был установлен предохранитель, который буквально лопнул. После проверки, оказалось, что половина компонентов сгорело. Ремонт обойдется дорого, да и незачем тратить нервы и время, лучше купить новый. На следующий день были куплены сразу три трансформатора на 50, 105 и 150 ватт.

Планировалось доработать блок, поскольку это был ИБП — без каких-либо фильтров и защит.

После доработки должен был получиться мощный ИБП, основная особенность которого — компактность.

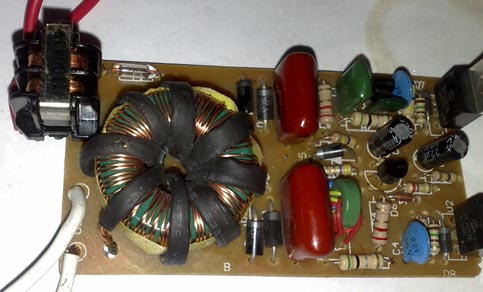

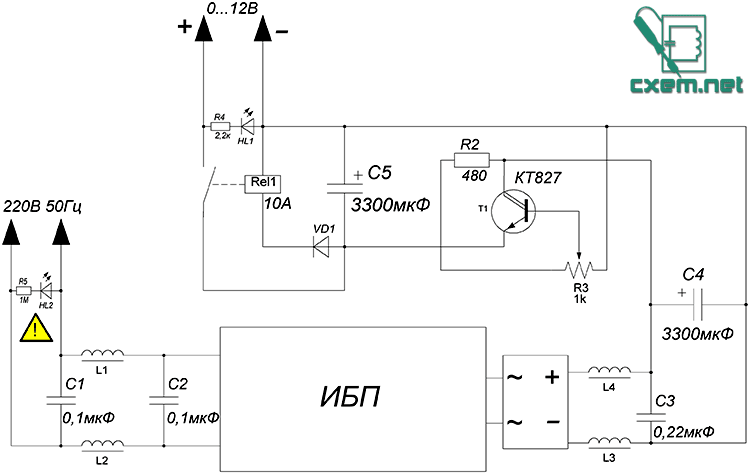

Для начала блок был снабжен сетевым фильтром.

Дроссель был выпаян из блока питания DVD проигрывателя, состоит из двух идентичных обмоток, каждая содержит по 35 витков провода 0.3мм. Только проходя через фильтр, напряжение подается на основную схему. Для сглаживания НЧ помех использовались конденсаторы на 0.1 мкФ (подобрать с напряжением 250-400 вольт). Светодиод показывает наличие сетевого напряжения.

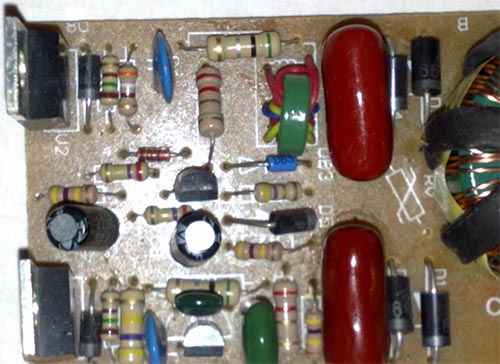

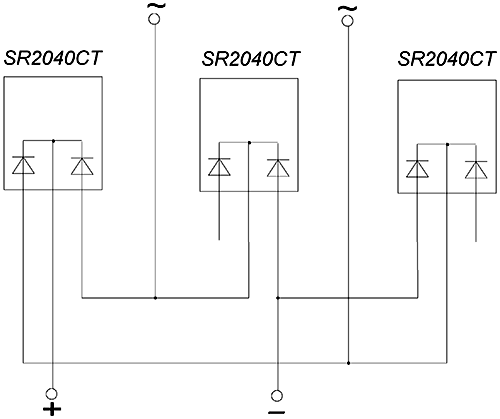

На плате ничего не заменил, только на выходе стоит диодный выпрямитель с фильтрами. Диоды использовались Шоттки (от компьютерного блока питания). Для постройки моста нам нужны 4 диодные сборки, в схеме подключения ничего нового, она была приведена в одной из моих статьей (ссылка на статью http://cxem.net/sound/amps/amp180.php)

Регулятор напряжения

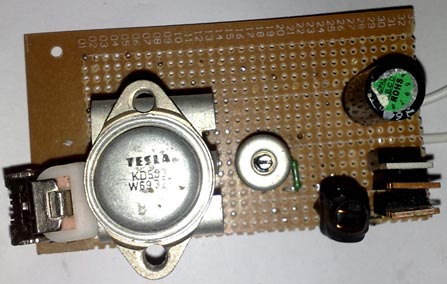

Была использована схема с применением всего одного транзистора. Эта самая простая схема из всех существующих, содержит пару компонентов и работает очень хорошо. Недостаток схемы — перегрев транзистора при больших нагрузках, но все не так уж и страшно. В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости — КТ803,805,819,825,827 — рекомендую использовать последние три. Подстроечник  можно брать с сопротивлением 1…6.8к, дополнительный защитный резистор берем с мощностью 0,5-1 Ватт.
Регулятор готов, идем дальше.

Защита

Еще одна простая схема, по сути это защита от переплюсовки. Реле буквально любое на 10-15 Ампер. Диод тоже можно применить любой выпрямительный, с током 1 ампер и более (отлично справляется широко применяемый 1N4007). Светодиод сигнализирует о неправильной полярности. Эта система отключает напряжение, если на выходе КЗ или неправильно подключено проверяемое устройство. БП можно использовать для проверки работоспособности самодельных УНЧ, преобразователей, автомагнитол и т.п., при этом не нужно боятся, что вдруг перепутаете полярность питания.

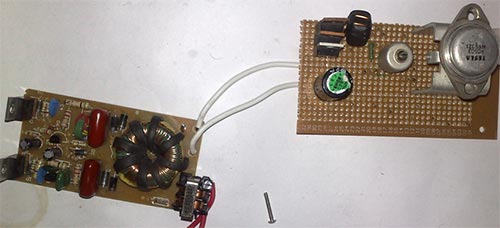

В дальнейшем мы рассмотрим еще несколько простых переделок электронного трансформатора, ну а пока у нас есть простой, компактный и мощный ИБП, который можно использовать в качестве лабораторного блока для начинающего.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Т1	Биполярный транзистор	КТ827А	1
VD1	Выпрямительный диод	1N4007	1
	Диодный мост		1
С1, С2	Конденсатор	0.1 мкФ	2
С3	Конденсатор	0.22 мкФ	1
С4-С5	Электролитический конденсатор	3300 мкФ	2
R2	Резистор	480 Ом	1
R3	Переменный резистор	1 кОм	1
R4	Резистор	2.2 кОм	1
R5	Резистор	1 МОм	1
	ИБП		1
L1-L4	Катушка индуктивности		4
Rel1	Реле	10 А	1
