Повторно попал в руки этот бесперебойник и на этот раз с него была срисована схема.

Схема большая, элементов много и очень удобно, что на платах они помечены не только порядковыми номерами, но и номинальными значениями.

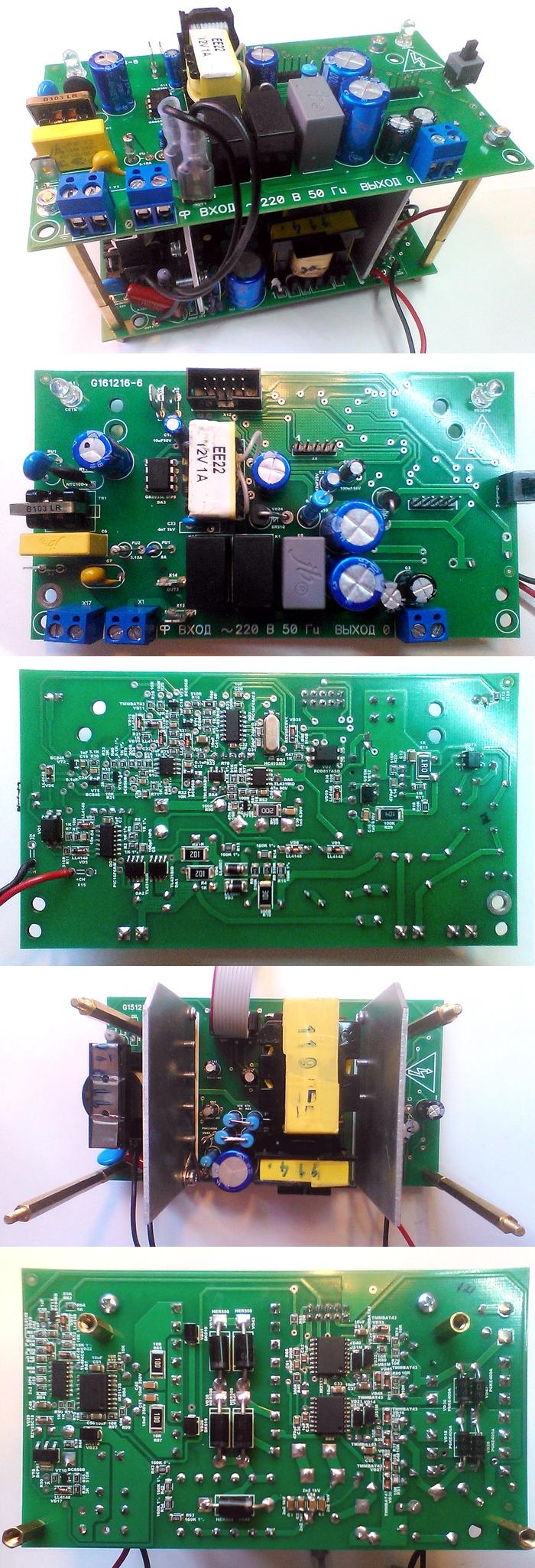

Сначала несколько фотографий общего вида.

Рис.1

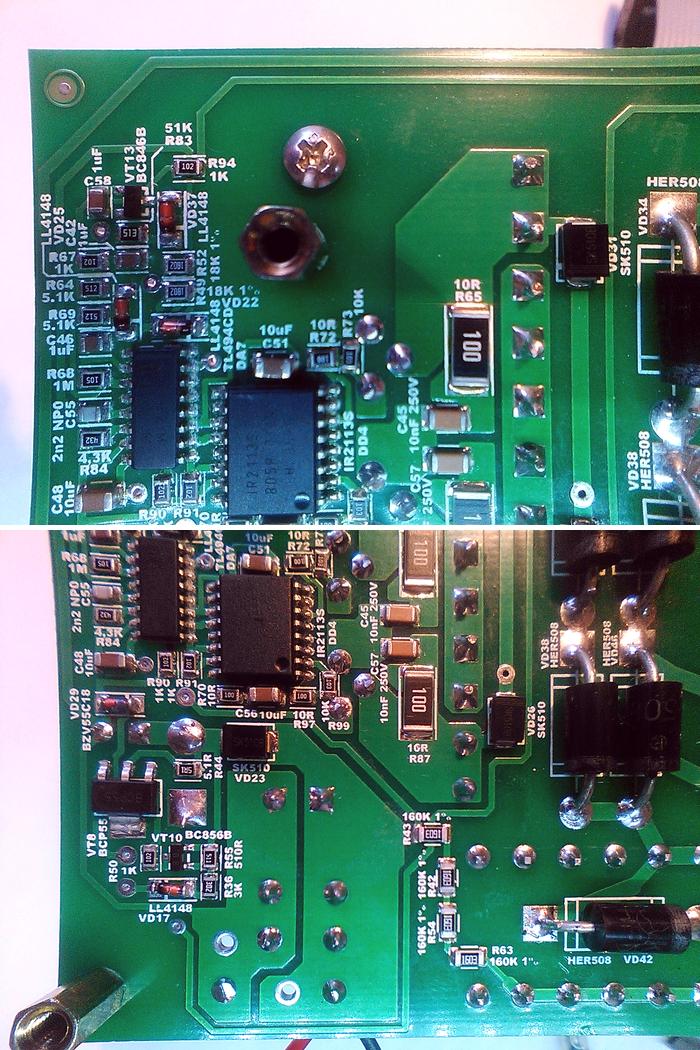

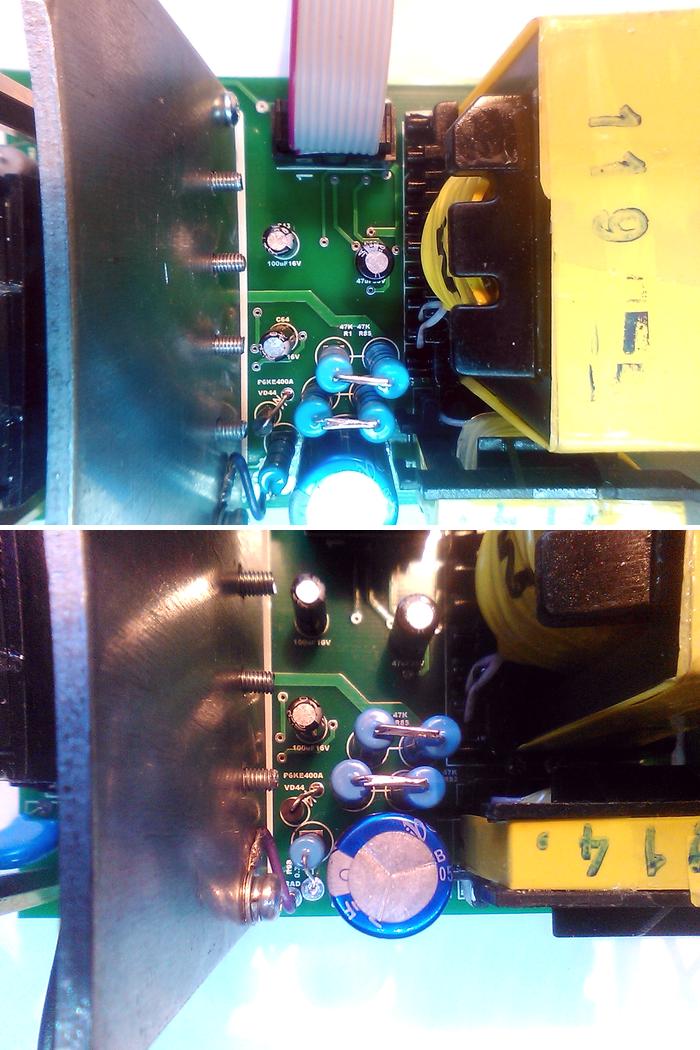

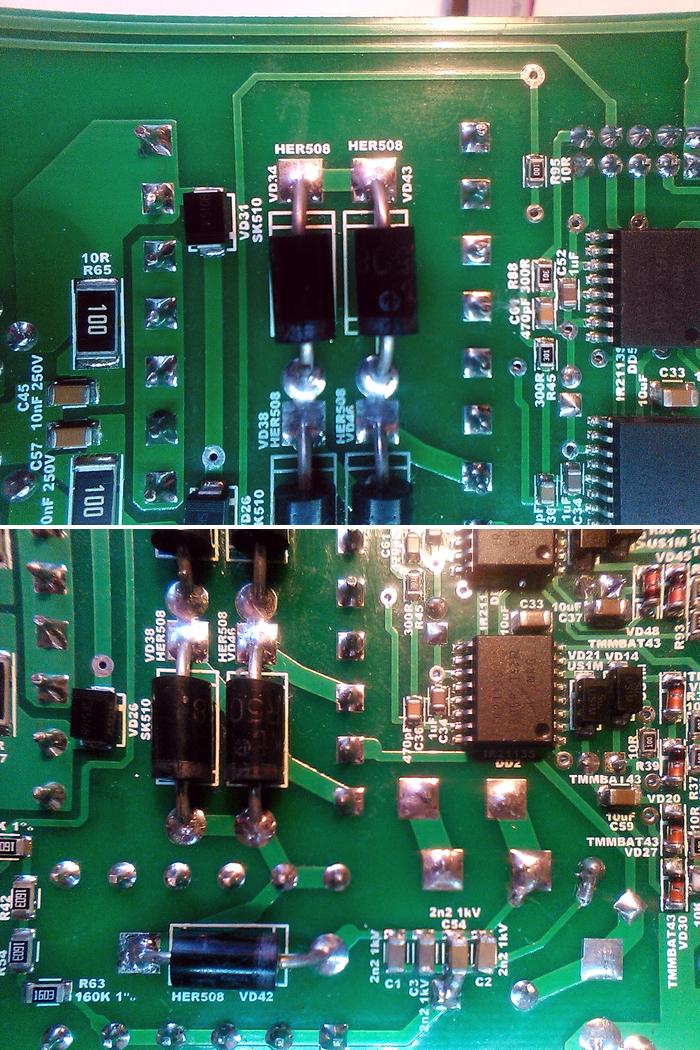

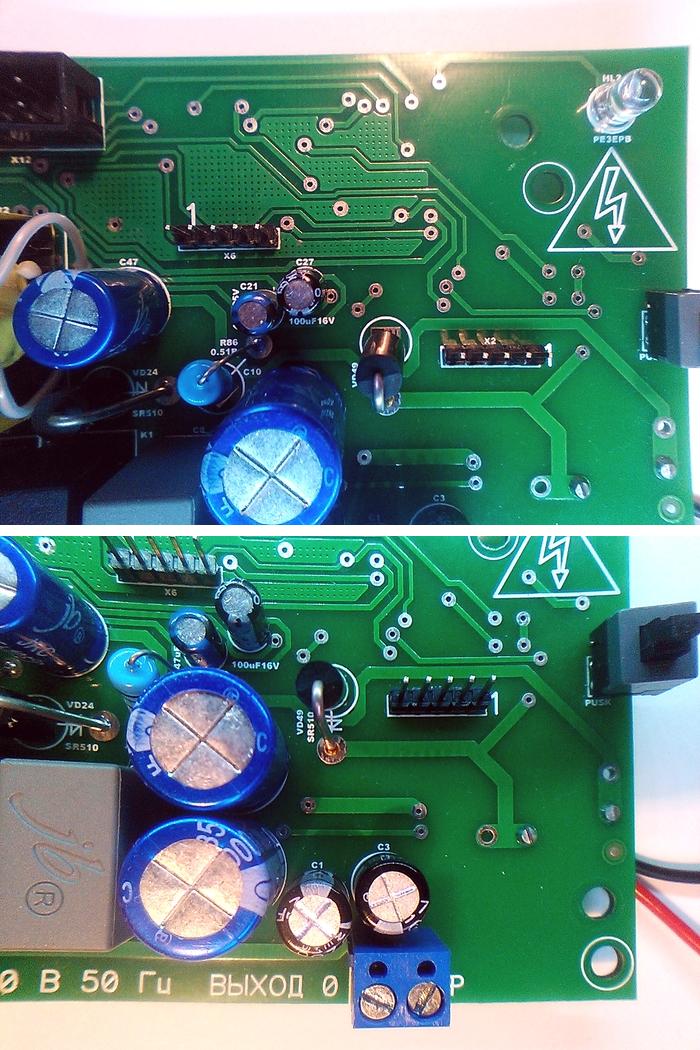

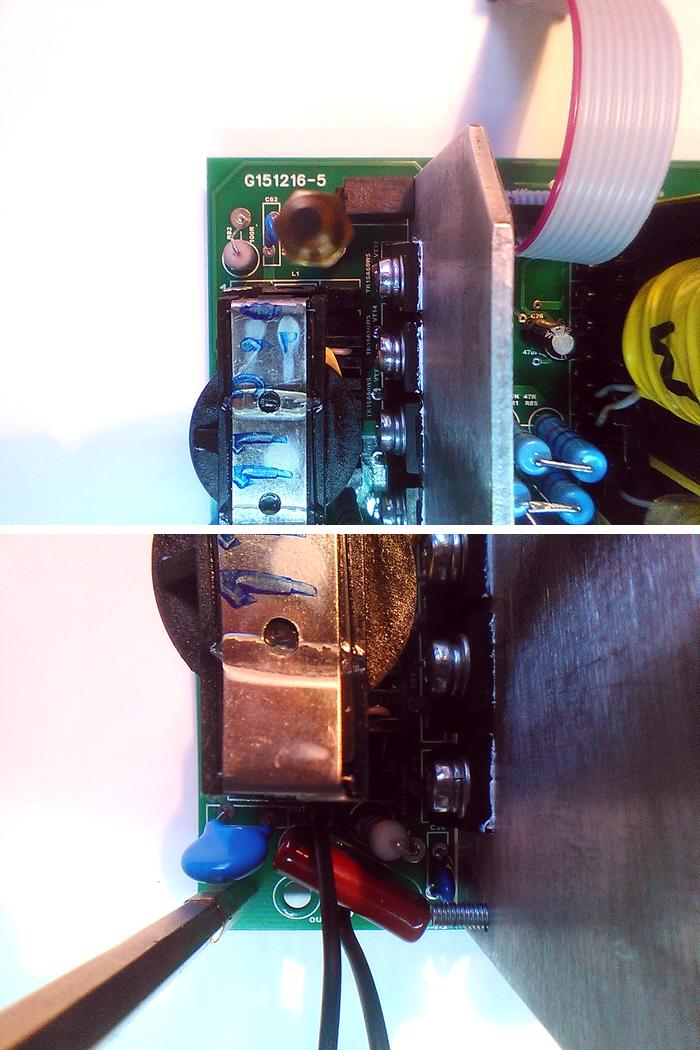

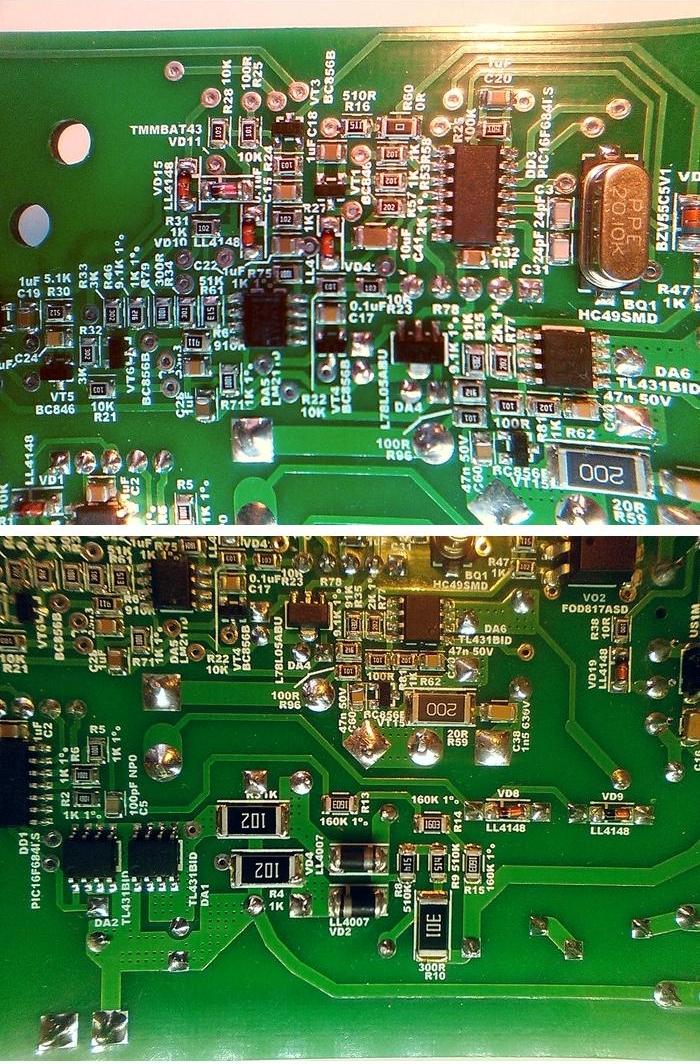

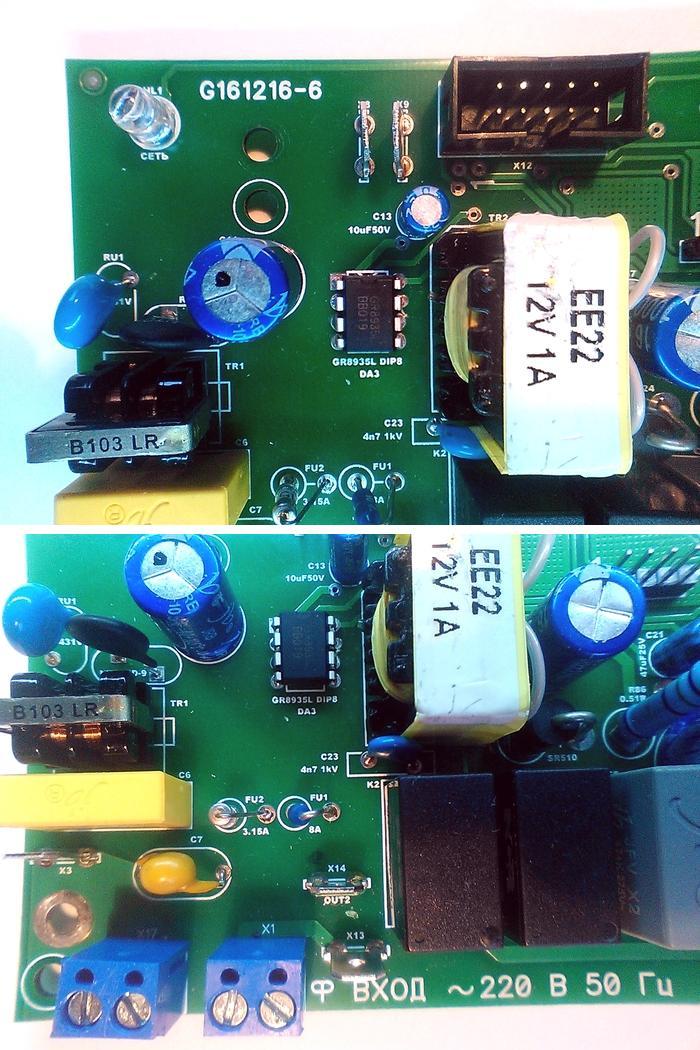

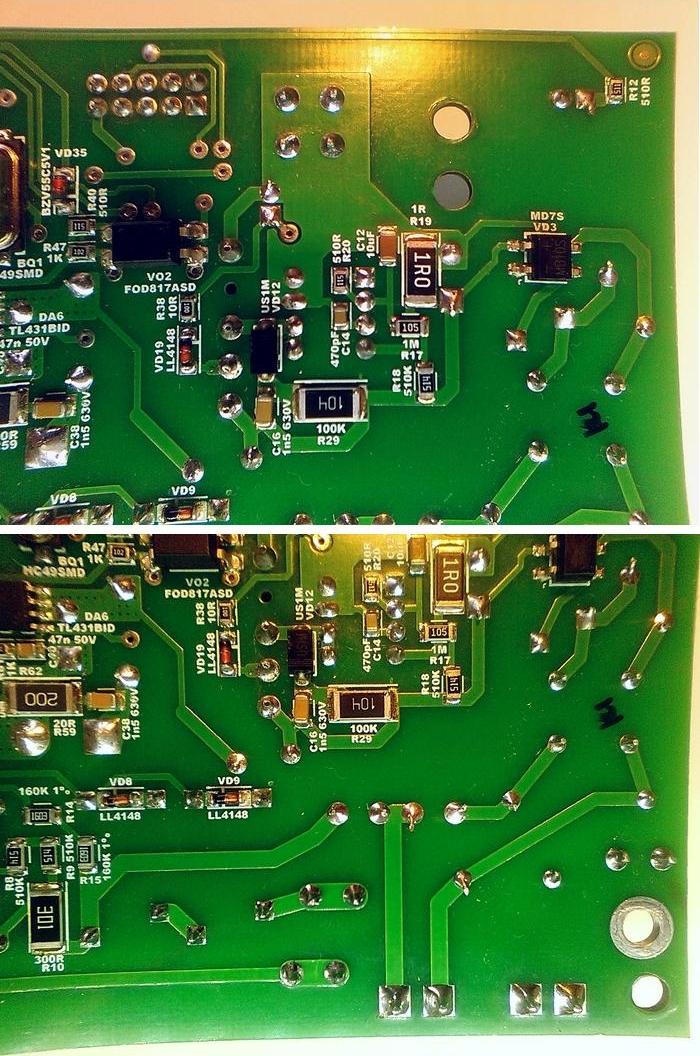

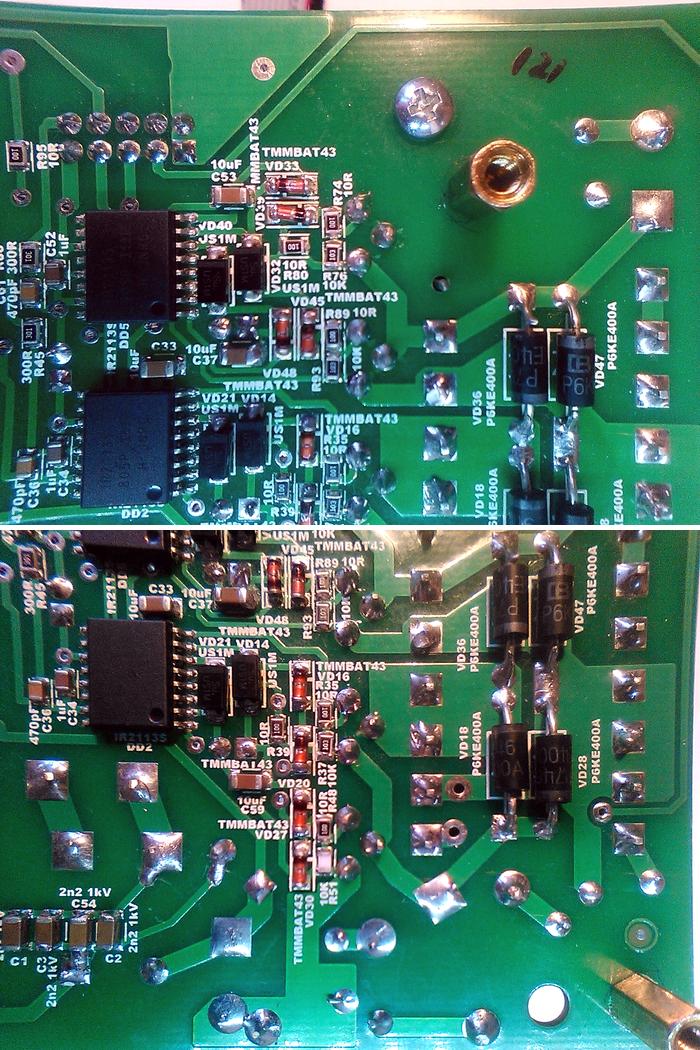

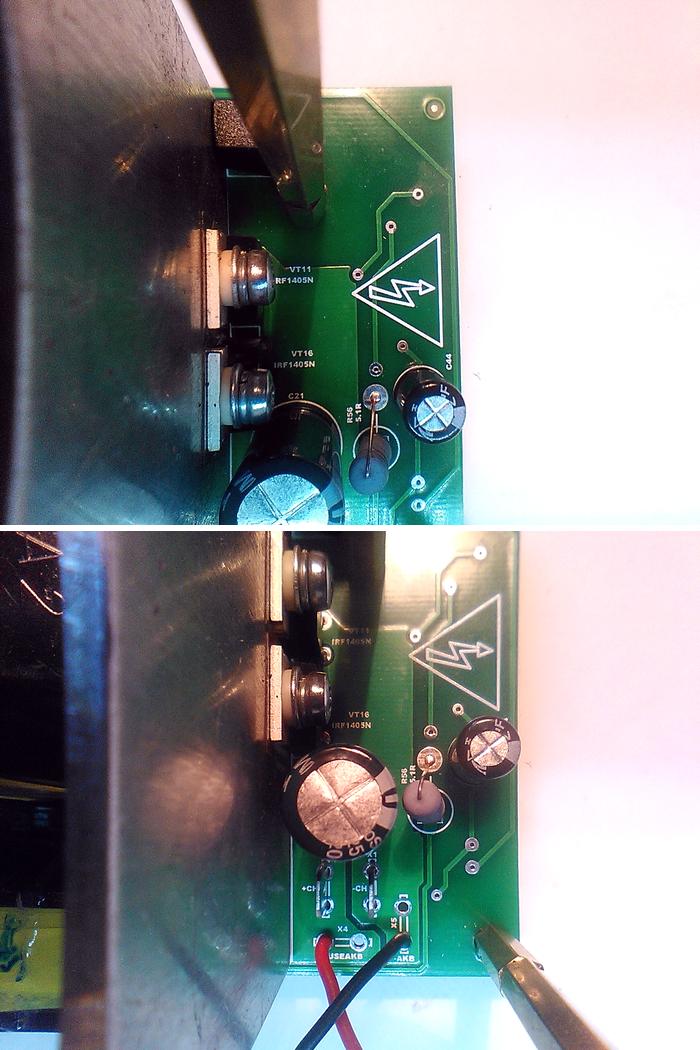

Теперь обе платы с двух сторон.

Рис.2

Рис.3

Рис.4

Рис.5

Рис.6

Рис.7

Рис.8

Рис.9

Рис.10

Рис.11

Рис.12

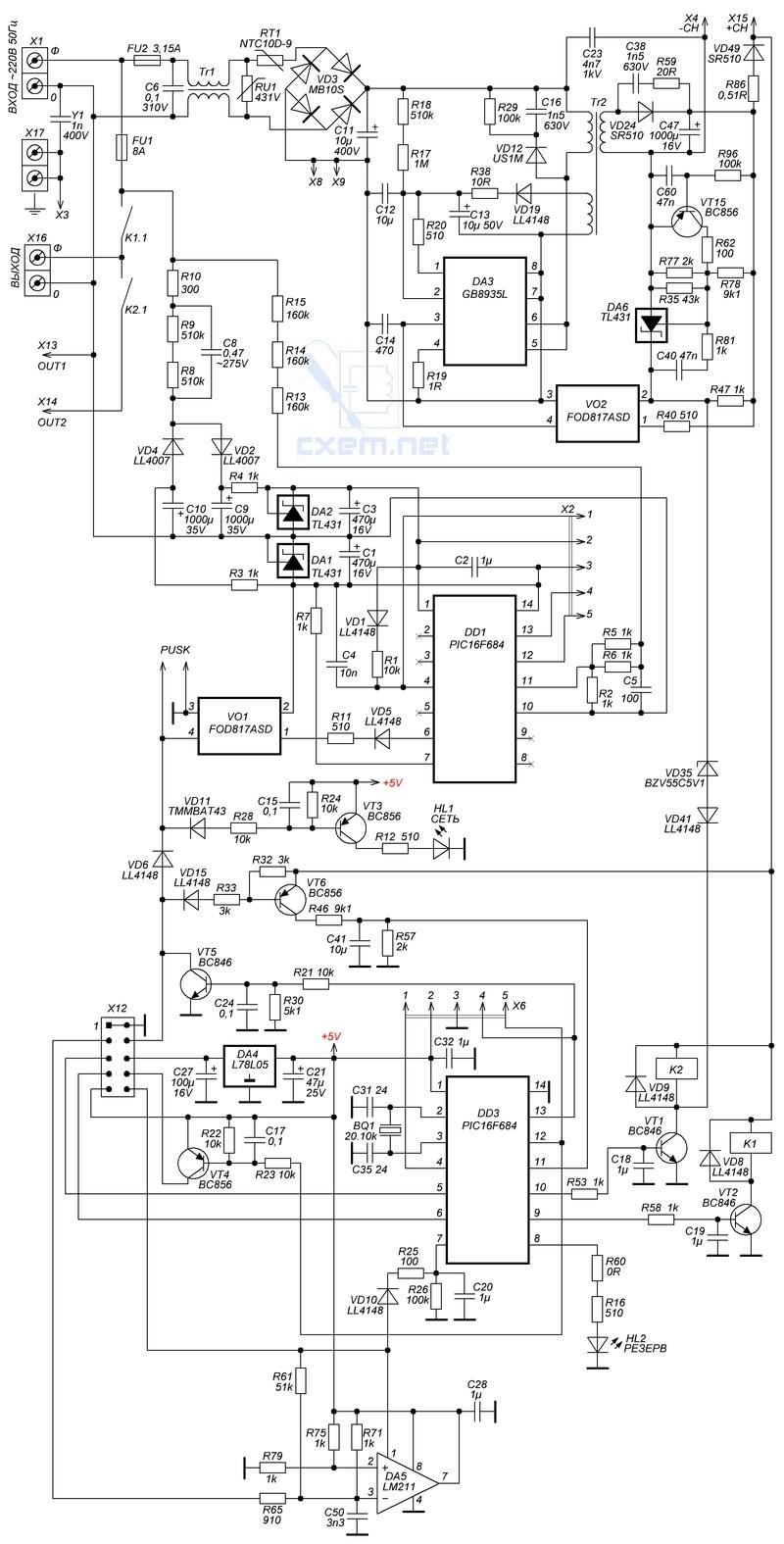

На рисунке ниже приведена схема печатной платы с маркировкой G161216-6 (верхняя), на которой расположены цепи контроля, коммутации, индикации и источник питания для заряда аккумулятора.

Рис.13

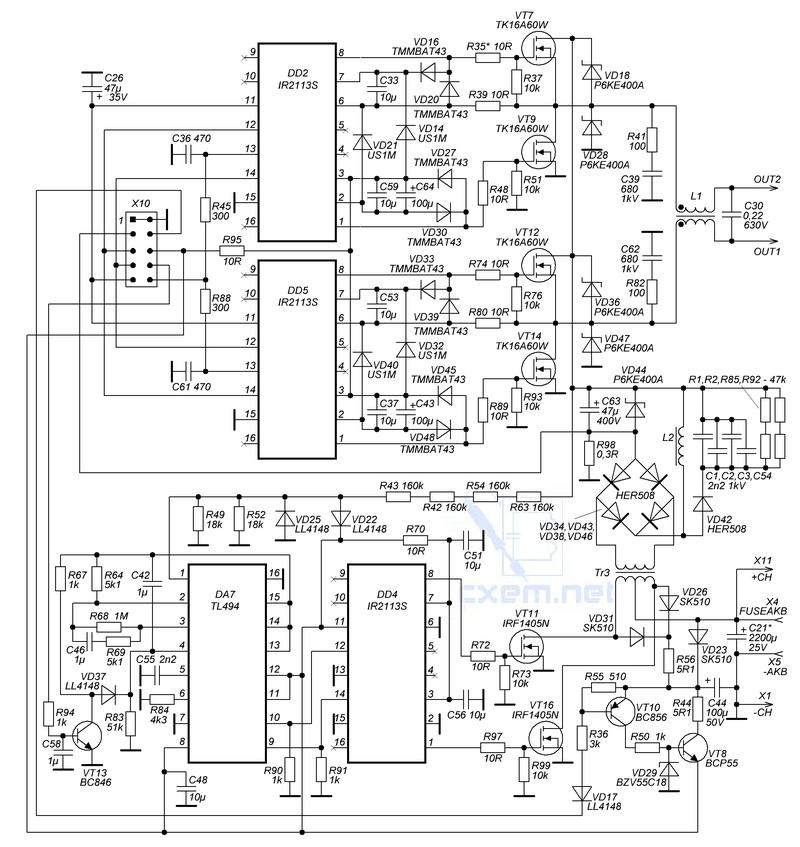

На следующем рисунке схема платы с маркировкой G151216-5 (нижняя) с силовыми преобразователями напряжений. На DA7, DD4, VT11 и VT16 собран преобразователь аккумуляторного напряжения в постоянное «высокое», а на DD2, DD5, VT7, VT9, VT12 и VT4 – преобразователь постоянного «высокого» в переменное 230 В 50 Гц.

Рис.14

На платах обозначены два конденсатора C21 и два резистора R35 (на схеме «вторые» помечены звёздочками).

Некоторые элементы имеют другое номинальное значение, чем то, что указано на плате. Например, резисторы R35 и R77 — на плате указаны как 91 кОм и 2 кОм.

Некоторые узлы перепроверялись по нескольку раз (как, например, включение DA5), но возможность ошибок в схеме исключать нельзя.

Печатные платы достаточно сложные, разводить их в Sprint-Layout не стал (да, вроде, и незачем). Моточных данных на дроссели и трансформаторы тоже нет. И так как под рукой нет ни одного программатора, то и возможности проверить читабельность прошивок PIC-контроллеров тоже нет.

Андрей Гольцов, r9o-11, г. Искитим
