Заказал в Китае микросхемки PT4115 от малоизвестного китайского производителя PowTech. Получил посылку.

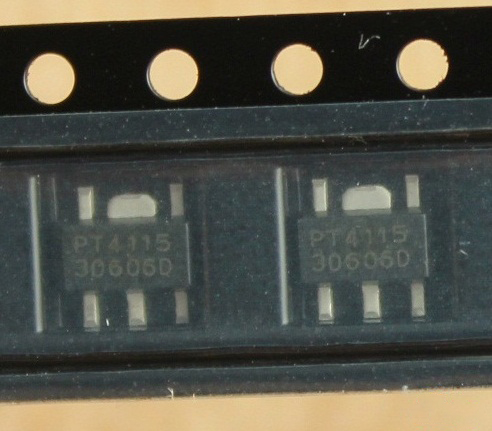

Фото виновницы торжества:

Итак, что нам обещают китайцы:

• Напряжение питания от 6 до 30В
• Выходной ток до 1,2А
• Высокий КПД (до 97%)
• Вход для диммирования (регулировки яркости при помощи ШИМ)
• Защита от обрыва нагрузки
• Малое количество внешних компонентов

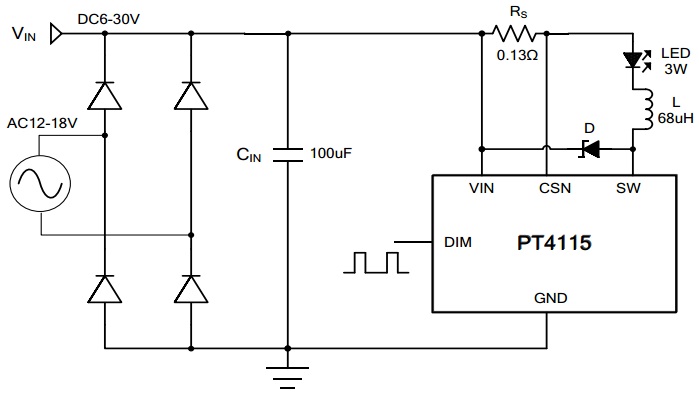

Меня привлекла простая схемотехника драйвера:

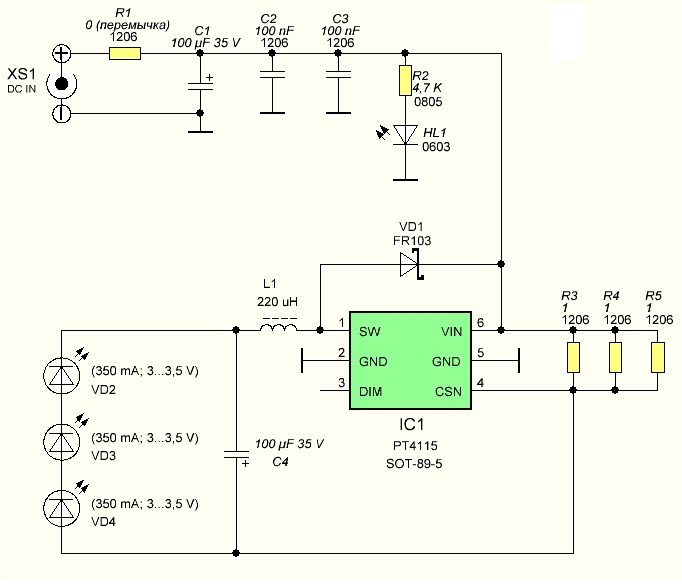

Внешних компонентов действительно мало. Особенно при питании постоянкой — можно выкинуть диодный мост. Схемку решил немного подкорректировать под себя. Добавил нулевой резистор по входу питания (R1), пару керамических конденсаторов (C2, C3), на выход схемы также добавил конденсатор (C4). Добавил индикацию подачи питания на схему (R2, HL1). При помощи составного резистора (R3, R4, R5) задал выходной ток драйвера 300 мА. Вот что получилось в итоге:

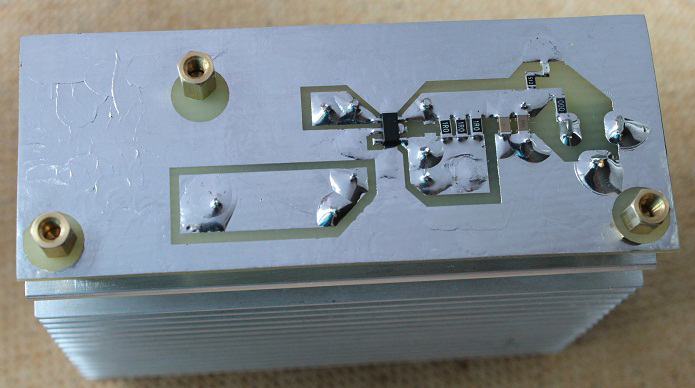

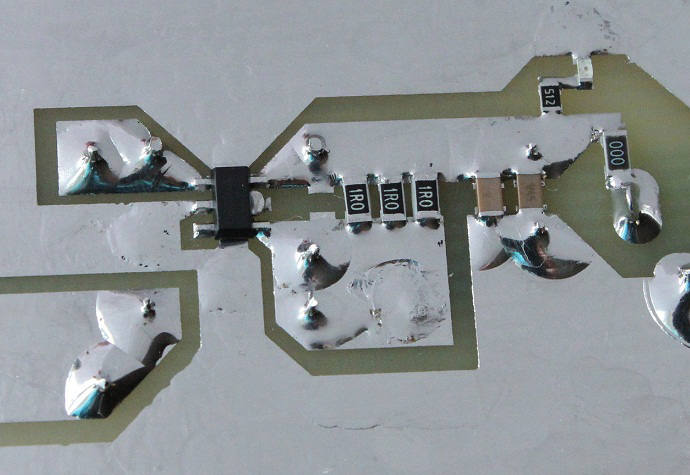

Сделал плату, запаял детали.

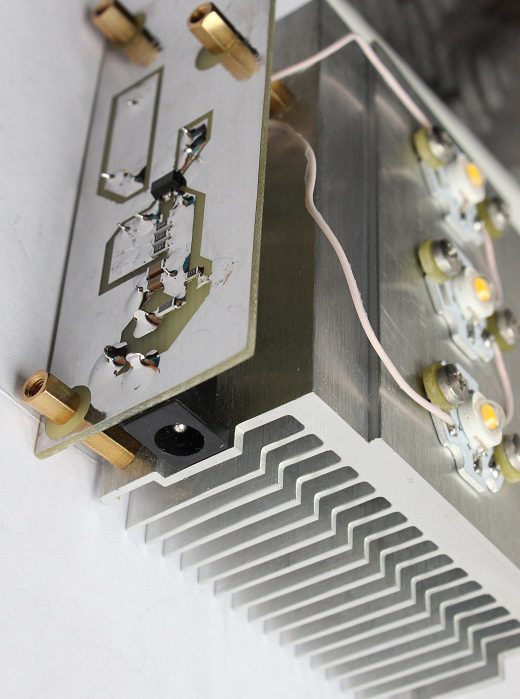

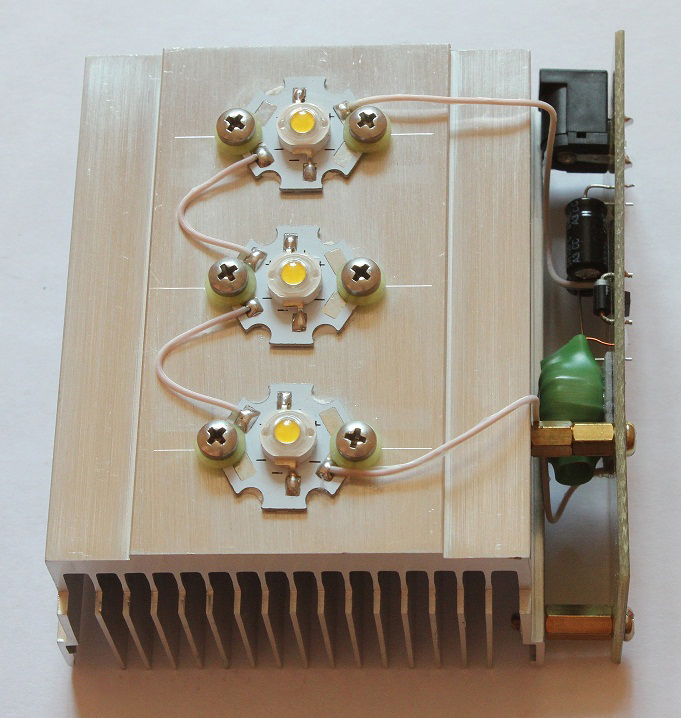

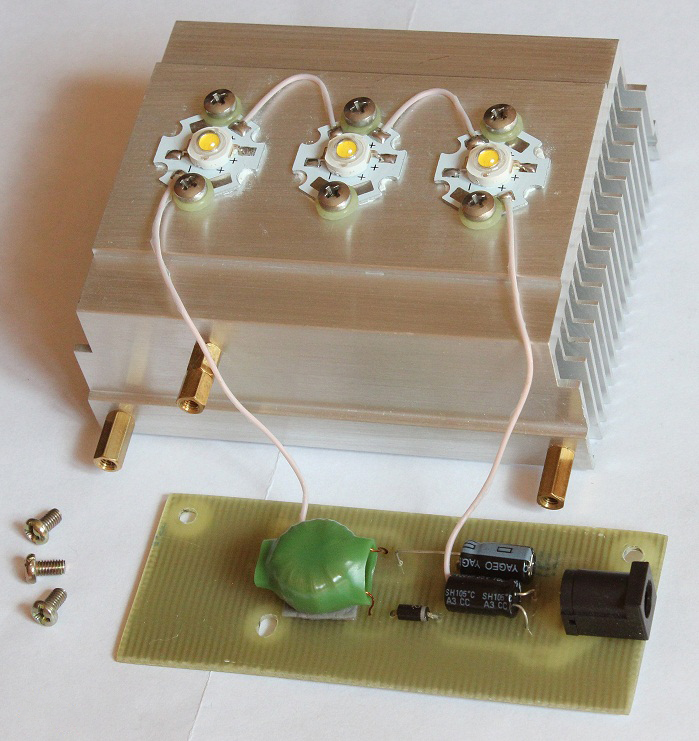

Светодиоды прикрутил к радиатору от древнего компьютерного процессора Socket 478, плату драйвера также закрепил на радиатор при помощи стоек. Светодиоды использовал китайские Arlight, три штуки по 1 Вт, включены последовательно. Получилась вот такая конструкция

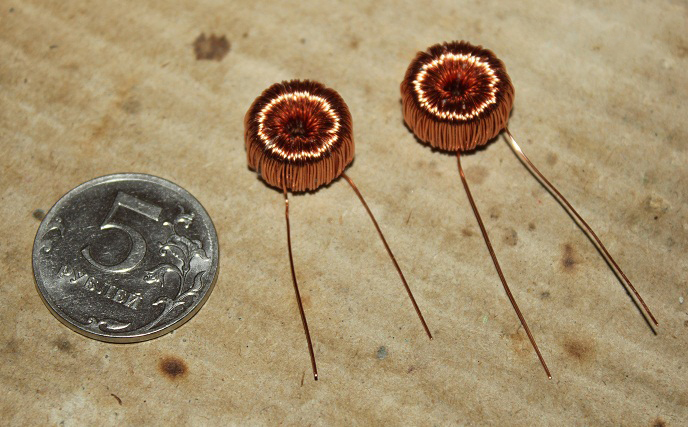

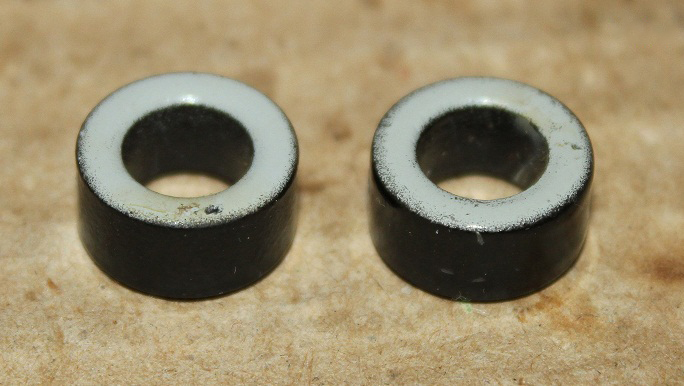

Индуктивность намотал на колечке из распылённого железа, которое взял с материнской платы старого компа

Намотал до заполнения, влезло примерно 3 метра провода ПЭЛ-0,35

Уложил всё в термоусадку. Индуктивность получилась примерно 800…900 мкГн.

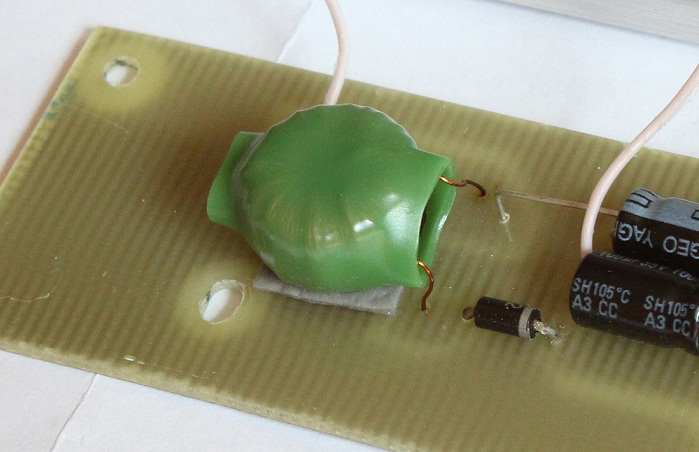

Закрепил индуктивность на плате при помощи двустороннего скотча

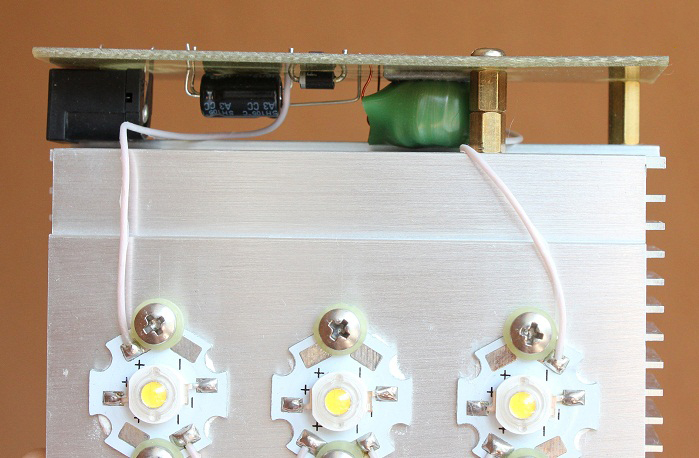

Сбоку располагается стандартный разъём для подачи питания

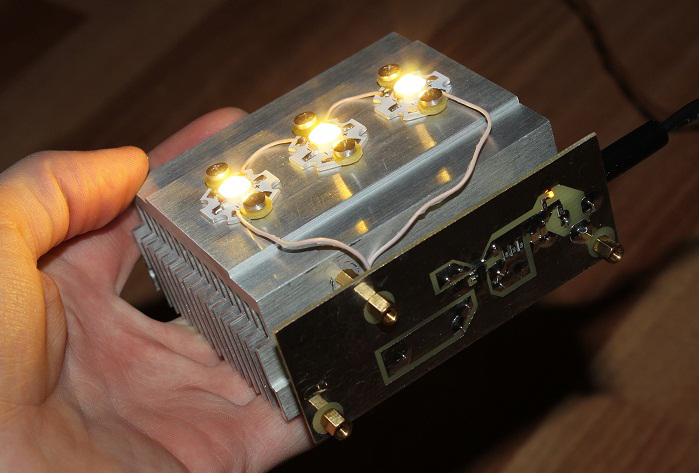

Подаю питание. Драйвер работает, ток стабилизируется.

Вход диммирования я не использовал, так как не планировал регулировать яркость. Результаты измерения КПД драйвера:

Напряжение питания, В	Ток потребления, А	Потребляемая мощность, Вт	Напряжение падения на светодиодах, В	Ток через светодиоды, А	Мощность на светодиодах, Вт	КПД, %
19,04	0,164	3,12256	9,29	0,295	2,74055	87,8
15,05	0,202	3,04010	9,29	0,295	2,74055	90,1
12,00	0,248	2,97600	9,29	0,295	2,74055	92,1

На момент написания статьи (апрель 2015) стоимость микросхемы составляет 10 рублей. При такой стоимости получаем импульсный драйвер с функцией диммирования и неплохим КПД.

Напоследок расскажу о граблях, с которыми столкнулся при сборке драйвера.

Грабли 1.

Запрещается подавать питание на микросхему, если на входе драйвера нет конденсатора! Микросхема сразу же сгорит! Проверил аж на трёх экземплярах — все они сгорели при первом включении без конденсатора по входу! Керамические конденсаторы ставить не обязательно (C2, C3), достаточно электролитического конденсатора (C1). Электролитический конденсатор на выходе драйвера можно не ставить (C4).

Грабли 2.

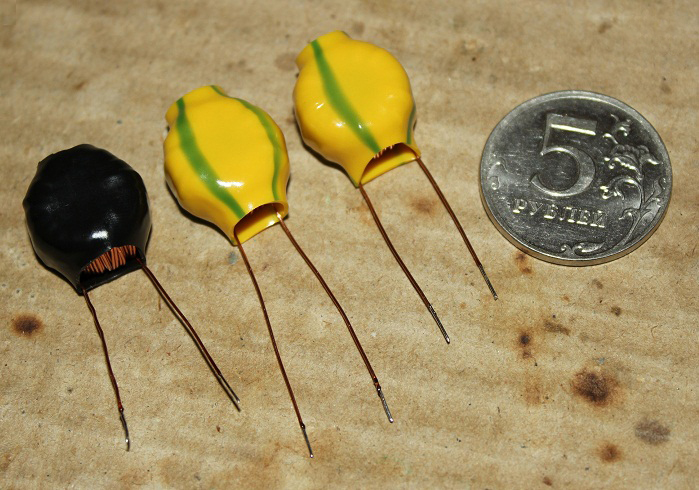

В даташите есть таблица зависимости номинала индуктивности от величины нагрузки. Судя по этой таблице, для тока нагрузки 300 мА нужно ставить индуктивность в пределах 68…220 мкГн. После сборки драйвера с индуктивностью 68 мкГн, при питании 19 Вольт, КПД составил всего лишь 73 %. Потом я намотал индуктивность на колечке из распылённого железа, взятое со старой материнской платы. Индуктивность получилась 800…900 мкГн. После замены индуктивности на самодельную, КПД значительно увеличился (см. таблицу выше). Позже я собрал ещё несколько драйверов, индуктивности для которых намотал на колечках разных цветов (разной магнитной проницаемости). Все они показали хорошие результаты по КПД.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1	LED драйвер	PT4115	1	SOT-89-5
VD1	Выпрямительный диод	FR103	1	DIP
C1, C4	Электролитический конденсатор	100 мкФ 35В	2	DIP
C2, C3	Конденсатор	100 нФ	2	SMD 1206
R1	Резистор	0 Ом	1	SMD 1206
R2	Резистор	4.7 кОм	1	SMD 0805
R3-R5	Резистор	1 Ом	3	SMD 1206
HL1	Светодиод	Жёлтый	1	SMD 0603
L1	Катушка индуктивности	220 мкГн	1	DIP
XS1	Разъём питания	DJK-02A	1	DIP
