Представляю вашему вниманию, на мой взгляд самую правильную схему блок-генератора. На просторах интернета можно найти кучу подобных схем, но львиная доля от них — либо содержат не те компоненты, либо не содержат нужных компонентов вообще. Я предлагаю простую схему из доступных компонентов, которую можно собрать хоть навесным монтажом и она будет работать!

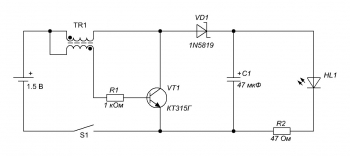

Данная схема представлена ниже:
Самая важная часть схемы — это трансформатор, который мотается на ферритовом кольце. Я предлагаю мотать данный трансформатор на кольце габаритами 10x6x4.5, однако вы можете выбрать любое попавшееся под руку ферритовое кольцо приблизительно сходных размеров. Достать их можно из энергосберегающих ламп или из блока питания ПК. Обмотка трансформатора делается медной лакированной проволокой диаметром 0.45 мм. Обе обмотки должны быть в 10-20 витков каждая, оптимально — 15 витков. Обмотки не должны перекручиваться, витки должны лежать максимально плотно друг к другу. Как видно на схеме — конец первой обмотки соединяется с началом второй.
Небольшие пояснения к схеме:
- Конденсатор C1 должен быть емкостью не менее 47 мкФ
- В качестве VD1 нужно обязательно использовать диод Шоттки по двум причинам: во-первых, схема работает с частотами около 20-30кГц; во-вторых, именно диод Шоттки обеспечит минимальное падение напряжения. Подойдет как 1N5819, так и 1N5818
- Транзистор VT1 можно заменить на любой маломощный NPN — идеально подойдут КТ3102, BC547, 2N3904 и т.д.
- Светодиод HL1 — любой светодиод с напряжением питания 2.5-3.3 В, идеально подошел белый светодиод 5 мм, 3 В, 20мА
- R1 и R2 — мощностью не меньше 1/4 Вт
- R2 можно подобрать в диапазоне 47-100 Ом, он обязателен, как токоограничивающий резистор светодиода
- S1 — абсолютно любая кнопка
Схема неприхотлива и запускается без дополнительной настройки. Стоит помнить, что схему нельзя запускать без нагрузки — светодиода, иначе выходное напряжение схемы будет превышать 50 В и многие компоненты могут выйти из строя, со светодиодом же напряжение проседает до 2.5-3 В
Частые ошибки при сборки схемы:
- Исключение из цепи конденсатора напрямую повлияет на продолжительность жизни светодиода. Конденсатор выполняет сглаживающую функцию, без него светодиод станет мерцать с частотой 20-30кГц
- Замена диода Шоттки на обычный выпрямительный диод. Причины описаны выше.
- Замена транзистора на мощный низкочастотный NPN. Схема попросту не будет работать, или будет работать нестабильно.
- Исключение из цепи резистора R2 повлечет уменьшение срока жизни светодиода
- При включении схемы без нагрузки (светодиода) из строя могут выйти транзистор, конденсатор и диод Шоттки
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| VD1 | Диод Шоттки | 1N5819 | 1 | |||
| VT1 | Биполярный транзистор | КТ315Г | 1 | |||
| HL1 | Светодиод | Белый, 3 В | 1 | |||
| TR1 | Трансформатор на ферритовом кольце | 15 витков | 1 | |||
| R1 | Резистор | 1 кОм | 1 | |||
| R2 | Резистор | 47 Ом | 1 | |||
| C1 | Электролитический конденсатор | 47 мкФ, 25 В | 1 | |||
| S1 | Кнопка | 1 | ||||
