Данная схема была разработана несколько месяцев назад, причина — мобильный телефон который у меня был, держал зарядку несколько часов и в самый неловкий момент зарядка садилась. Схема отличается достаточно большой стабильностью работы, КПД  порядка 70 %.

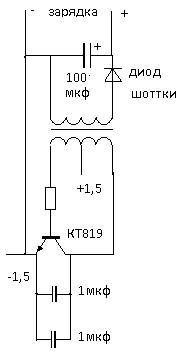

Основа схемы: блокинг — генератор на отечественном транзисторе КТ819. Транзистор не нуждается в теплоотводе.

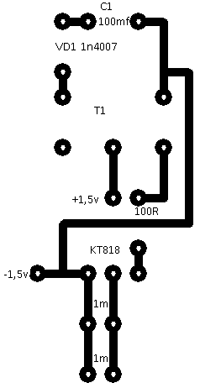

Печатная плата:

Транзистор можно заменить на КТ805 с любой буквой или же использовать импортные аналоги. Диод Шоттки, конденсаторы 1 микрофарад неполярные, их кодовая маркировка 105. Конденсатор на 16 вольт 100 микрофарад (емкость не критична).

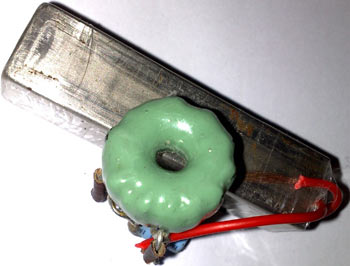

Трансформатор намотан на ферритовом кольце от блока питания ATX, состоит из двух обмоток. Первичная обмотка содержит 50 витков с отводом от середины, намотана кругом, по всему параметру кольца, также намотана и вторичная обмотка, которая содержит 50 витков. Диаметр провода обеих обмоток 0,5мм.

Питается устройство всего от одной пальчиковой батарейки с напряжением 1,5 вольт. Можно использовать пальчиковые аккумуляторы с емкостью от 600мА, от емкости зависит время работы девайса.

Устройство сохраняет работоспособность даже если напряжение батарейки падает до 0.7 вольт! Ток зарядки не более 350 мА, выходное напряжение 6 вольт.
