Статья зарядка мобильника от пальчиковой батареи вызвала большой интерес среди пользователей, но одновременно возникло много вопросов о намотке, хотя схема проста до безобразия.

И вот, как и обещал — вторая схема, которая не имеет прежних недостатков. Ниже приведены основные достоинства схемы:
1) Высокая стабильность работы
2) Малое потребление
3) Высокое КПД преобразователя
4) Работает в широком диапазоне входных напряжений
Выходной ток схемы доходит до 350мА! Это позволяет зарядить мобильный телефон как штатное зарядное устройство.

В схеме использован накопительный дроссель, который был взят от цифровой автомагнитолы. Дроссель можно намотать на кольце от энергосберегающих ламп. Мотают проводом 0.3-0.6 мм 15 витков, провод нужно растянуть по всему кольцу.

Транзисторы — были выбраны путем опытов, таким образом, были подобраны транзисторы с наименьшим напряжением открывания, это позволило создать схему, которая начинает работать от напряжения 0,55 вольт! Выходное напряжение остается стабильным, даже если входное напряжение поднять до 1,5-2 вольт. Это функция преобразователя позволяет в качестве источника питания использовать никелевые батарейки с напряжением 1,2 вольт. Это-главная причина создании такого девайса, поскольку заводские полевые зарядники не могут работать от 1,2 вольт, для их работы нужна батарейка 1,5 вольт, а они как мы знаем долго не могут работать, нужны периодические замены. Конечно, можно использовать батарейки типаDuracell, но они довольно дорогие. В этом же устройстве можно использовать пальчиковые аккумуляторы, которых можно заряжать.

Время зарядки, в зависимости от емкости используемого аккумулятора, аккумуляторы 1,2 вольт.
600мА/ч — 35 мин
850мА/ч — 45 мин
1000мА/ч — 1ч
1500мА/ч — 1,5ч
2000мА/ч — 2ч
2200мА/ч — 2ч 15мин
3000мА/ч — порядка 3ч
3300мА/ — более 3ч 15 мин

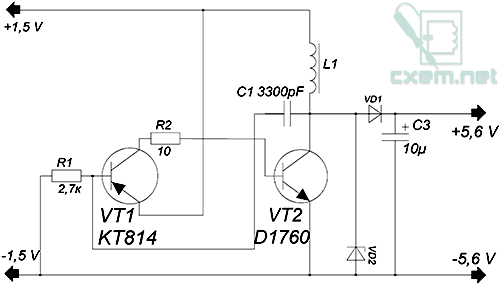

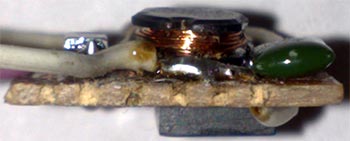

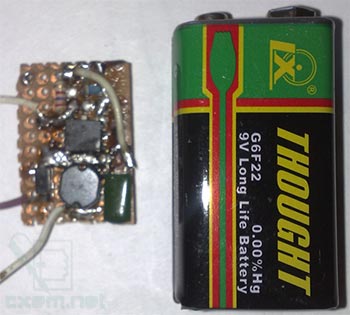

Монтаж выполнен на макетной плате с двух сторон. Большинство компонентов в SMD исполнении. Транзисторы можно конечно заменить на другие, но в таком случае устройство может потерять свое главное достоинство — работу от пониженного напряжение, поэтому старайтесь использовать максимально близкие по параметрам транзисторы. D1760 можно найти в цифровых автомагнитолах.

Стабилитрон — любой на напряжение 5 — 6 вольт, если лень купить, то можно выпаять с любого импульсного БП, к примеру,  БП от DVD — проигрывателя. Все остальные компоненты можно найти на чердаке или купить, в целом затраты на изготовления такого девайса не превышают 2$. В итоге вы получаете автономное зарядное устройство, характеристики которого в разы лучше аналогичных заводских устройств.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1	Биполярный транзистор	КТ814А	1
VT2	Биполярный транзистор	TSD1760CP	1	D1760
VD1	Диод		1
VD2	Стабилитрон	BZX55C5V1	1
С1	Конденсатор	3300 пФ	1
С3	Электролитический конденсатор	10 мкФ	1
R1	Резистор	2.7 кОм	1
R2	Резистор	10 Ом	1
L1	Катушка индуктивности		1
