Данный прибор предназначен для измерения частоты в пределах 0-9999 Гц, но при использовании делителя частоты на входе этот диапазон соответствующим образом расширяется. Максимальное входное напряжение – 3V, при условии, что отсутствует дополнительный делитель напряжения, минимальное 0,15V, так же при условии что он отсутствует. Максимальную частоту измерения можно расширить посредством изменения программного кода, но об этом позже.

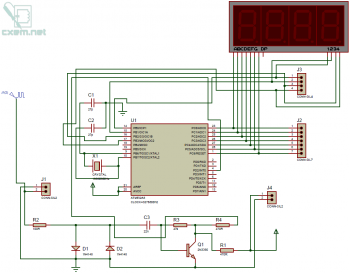

Схема прибора относительно простая и изображена ниже:

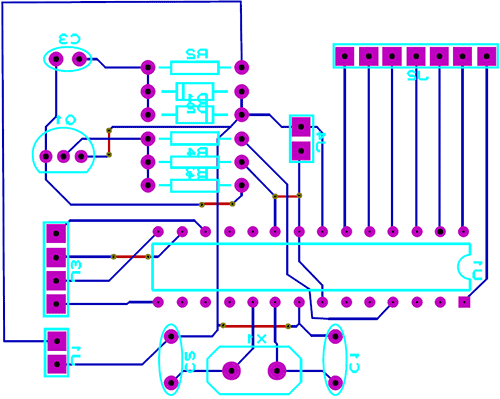

В основе схемы –  8-ми битный микроконтроллер производства фирмы Atmel, Atmega8A-PU. Для тактирования ядра микроконтроллера применен генератор с внешним кварцевым резонатором. Выбор такого генератора обусловлен требованиями к стабильности частоты последнего. В качестве индикатора применен семисегментный четырехразрядный LED индикатор с общим анодом и динамической индикацией. Ток сегментов индикатора не ограничивается резисторами, так как применена динамическая индикация, и естественно ток импульсный, который сегменты индикатора с успехом выдерживают, так как и порт микроконтроллера. Входной узел выполнен на элементах R2, D1, D2, C3, R3, R4, R1, Q1. Этот узел обеспечивает усиление/ограничение сигналов, поступающих на его вход (резистор и диоды на входе частотомера ограничивают входной сигнал, транзистор отвечает за усиление сигнала до ТТЛ уровня). Печатная плата устройства так же не сложная. Она изготавливается из одностороннего фольгированного материала (изначально планировалось сделать из двухстороннего, но в наличии его не нашлось, поэтому остановился на односторонней). Топология платы представлена ниже.

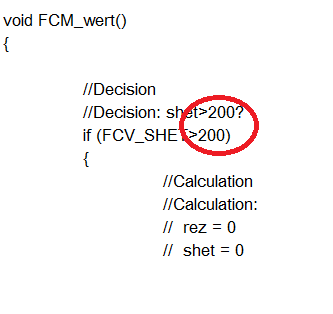

Что касается программы для микроконтроллера, то она была разработана в среде Flowcode (файл проекта прилагается). Для подсчета импульсов я использовал прерывания по входу INT0 микроконтроллера, а для ограничения времени счета – прерывания таймера TMR0. Так как на этом таймере стоит предделитель с коэффициентом деления 1/256 (в силу того что он восьмиразрядный), то расчет частоты прерываний производится так:Fпрер.=F ген.÷256÷поргр. дел.  В своей конструкции я выбрал частоту прерываний в 200 Гц. Как я уже писал выше, частоту измерения можно увеличить. Для этого нужно лишь ограничить время измерения. Это делается посредством изменения числа 200 на 2(время измерения не 1с а 10мс, граничная частота 99 999Гц), в коде, как показано на рисунке в исходнике на С.

Для программирования микроконтроллера я использовал параллельный программатор. Как видите, в моей конструкции вывод внешнего сброса используется как обычный порт. Если у вас нет параллельного программатора, то вот вариант схемы, где используется порт D микроконтроллера, и необходимость в использовании пина RESET как обычного порта вывода отпадает.

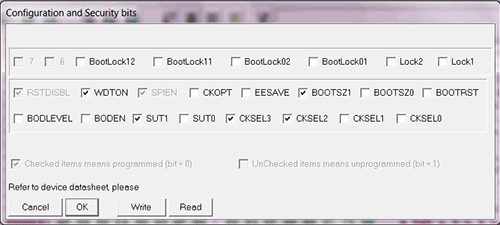

Вот пример выставления фузов в программе PonyProg2000:

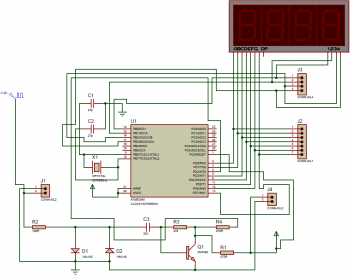

Вот схема варианта частотомера с использование RESET по прямому назначению:

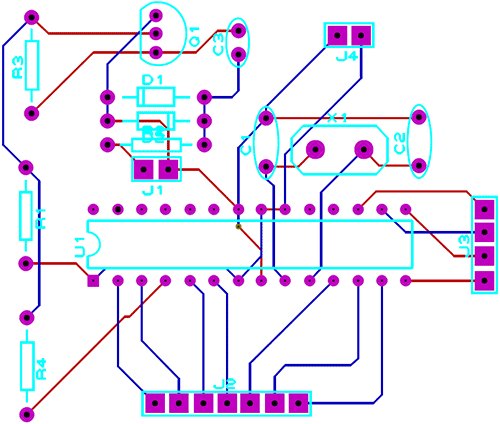

А так же вот топология платы для второго варианта схемы:

Для питания схемы используется стабилизированный источник питания на напряжения 5V (я использовал компьютерный БП, поэтому никаких стабилизирующих элементов в схеме нет).

В данной схеме нет дефицитных деталей, но список замен и аналогов все же перечислю. Так микроконтроллер Atmega8A-PU  можно заменить на аналогичный Atmega8-16PU (кстати, последний более предпочтителен). Резисторы можно взять на мощность 0,125 Вт, за исключением R2, его лучше взять на 0,5 Вт. Конденсаторы – для генератора дисковые, керамические, а для входного блока – любой, подходящий по параметрам. Транзистор можно заменить на отечественный КТ3102 (как показали опыты у КТ315 слишком мал коэффициент передачи тока h21Э). Светодиодный индикатор можно взять любой, подходящий по размерам (а они не критичны).  Кварцевый резонатор использован на частоту 3267800Гц (3,2768МГц).

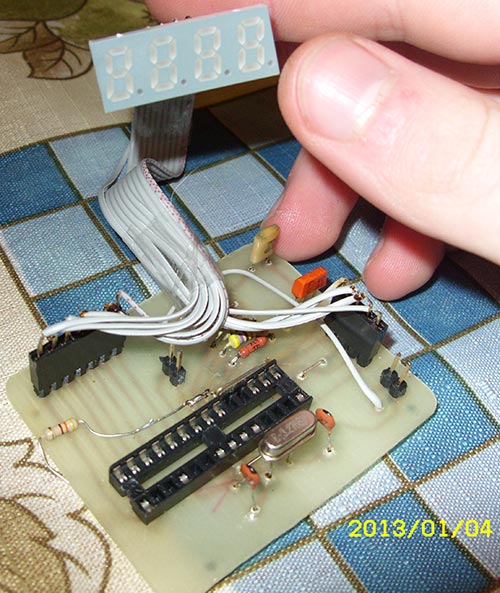

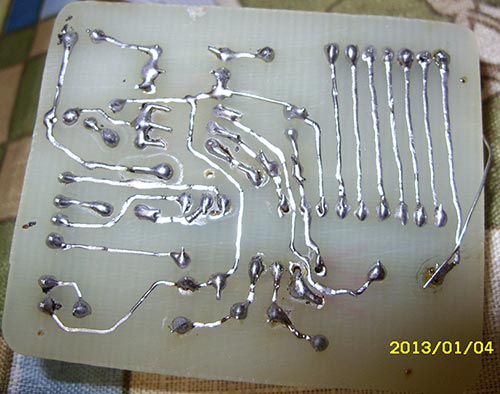

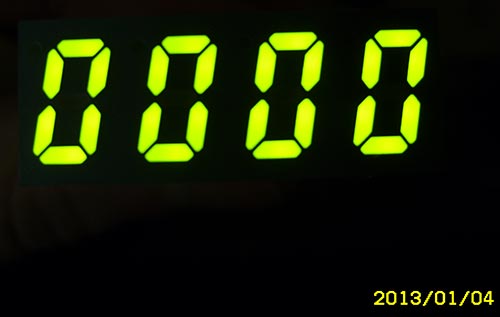

Фотографии готового устройства показаны ниже.

На первом фото видно резистор, который подключен к питу RESET МК (остался с проверки второй прошивки, со сбросом).

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	МК AVR 8-бит	ATmega8A	1	ATmega 8-16 PU
Q1	Биполярный транзистор	КТ3102	1	2N3390
VD1, VD2	Выпрямительный диод	1N4148	2
С1, С2	Конденсатор	27 пФ	2
С3	Конденсатор	22 нФ	1
R1, R4	Резистор	470 Ом	2
R2	Резистор	100 Ом	1
R3	Резистор	47 кОм	1
X1	Кварцевый резонатор	3.2768 МГц	1
