В этом проекте мы делаем простую и дешевую схему частотомера. Он может измерять сигналы от 16Гц до 100Гц с максимальной амплитудой 15В. Чувствительность высокая, разрешение 0,01Гц. Входной сигнал может быть синусоидальной, прямоугольной или треугольной волной.

Частотомер может использоваться во многих приложениях. Например, для наблюдения за точностью генератора, для измерения частоты сети или нахождения оборотов двигателя соединенного с датчиком.

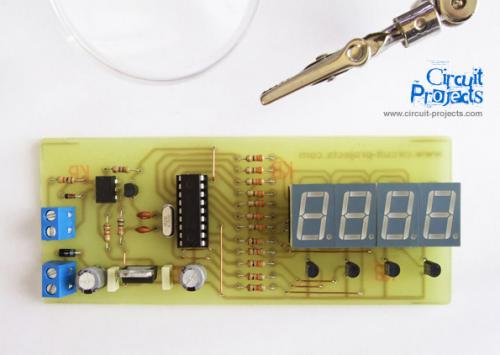

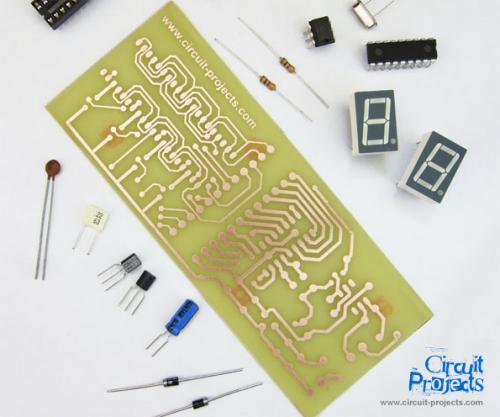

Файл печатной платы представлен в формате PDF. Вы можете сделать плату используя метод ЛУТ.

CCP (Capture(Захват)/Compare(Сравнение)/PWM(ШИМ)) модуль PIC микроконтроллера считывает входной сигнал. Используется только функция захвата. Чтобы узнать больше о CCP модуле PIC пожалуйста, посетите http://www.microchip.com.

Дисплеи – красные семи сегментные светодиодные дисплеи 14,2 мм с общим катодом.

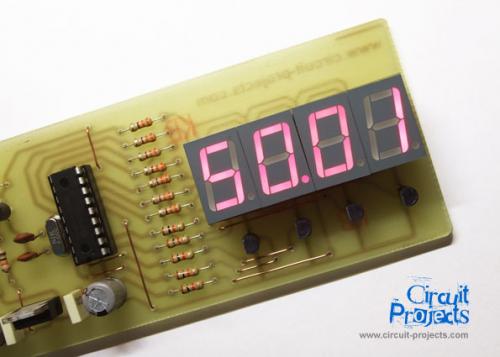

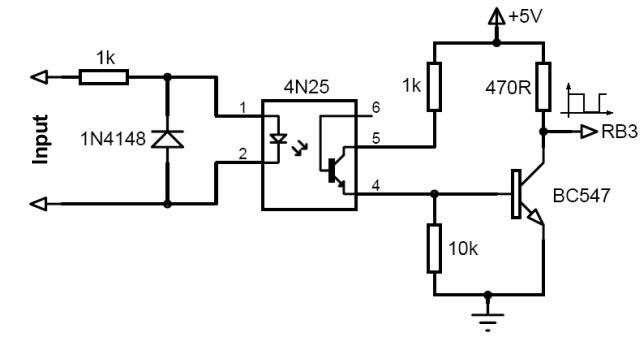

Перед измерением частоты входного сигнала, сигнал должен быть преобразован в прямоугольный. Поэтому для этой цели используется схема оптической развязки с оптроном 4N25. Таким образом, входной сигнал надежно изолирован от микроконтроллера и превращается в меандр. Амплитуда сигнала не должна превышать 15В. Если это произойдет, резистор 1кОм может сгореть. Если вы хотите измерить частоту сети, вы должны использовать 220В/9В трансформатор.

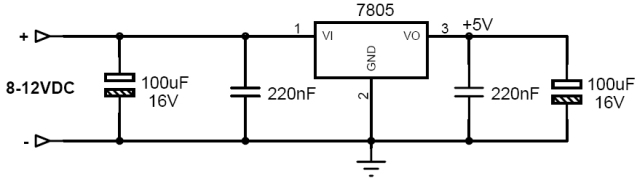

Напряжение питания должно быть в пределах 8-12В. При большем напряжении схема может быть повреждена, и вы должны быть осторожны с полярность при подключении питания.

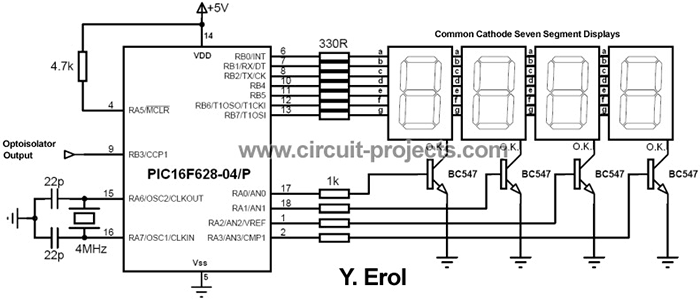

Принципиальная схема счетчика(частотомера) приведена в файле проекта. Есть 4 дисплея, которые работают по методу мультиплексирования (динамическая индикация). Для измерения, вывод RB3 подключен к выходу оптического изолятора. 5 вывод второго дисплея подключен к питанию через резистор 1 кОм, так что точка после второго дисплея горит. Это соединение не показано на схеме.

C-код, написанный в PIC C компиляторе доступен для скачивая. HEX также прилагается.

Мы использовали два дополнительных разъемов. Один (18 контактный, 2 ряда) для микроконтроллера PIC16F628, а другой (40 контактный, 2 ряда) за семь сегментных индикаторов.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Схема частотомера
	МК PIC 8-бит	PIC16F628A	1	PIC16F628-04/P
	Биполярный транзистор	BC547	4
	Конденсатор	22 пФ	2	Керамический
	Резистор	4.7 кОм	1
	Резистор	1 кОм	4
	Резистор	330 Ом	7
	Кварц	4 МГц	1
	Индикатор	7-сегментный	4	Общий катод
	Схема изоляции
	Биполярный транзистор	BC547	1
	Выпрямительный диод	1N4148	1
	Оптопара	4N25M	1
	Резистор	1 кОм	2
	Резистор	10 кОм	1
	Резистор	470 Ом	1
	Схема питания
	Линейный регулятор	LM7805	1
	Электролитический конденсатор	100 мкФ 16В	2
	Конденсатор	220 нФ	2	Полиэфирный
