Во время учебного процесса потребовался нам в кабинет охраны труда прибор для измерения освещённости — люксметр. Передо мной стала задача решить проблему отсутствия такого прибора в кратчайшие сроки наиболее эффективным методом. Исходя из этого, пришлось разрабатывать и собирать люксметр из того, что было.

Общие сведения.
Сердцем люксметра является микроконтроллер Atmega8. В качестве датчика освещённости применен фоторезистор. Поскольку модель этого фоторезистора неизвестна, а соответственно, неизвестны и его параметры, то в схеме предусмотрена возможность калибровки.

Также, важной особенностью является то, что фоторезистор — нелинейный элемент. То есть при изменении освещенности на одну и ту же величину, его сопротивление изменяется неодинаково. Поэтому для обработки нелинейного сигнала был применён метод, который называется «линейно-кусочная аппроксимация». Вдаваться в подробности этого метода в рамках этой статьи нет смысла, так как это довольно обширная тема, хотя и ничего особо сложного в ней нет. Возможно, об этом методе будет написана отдельная статья.

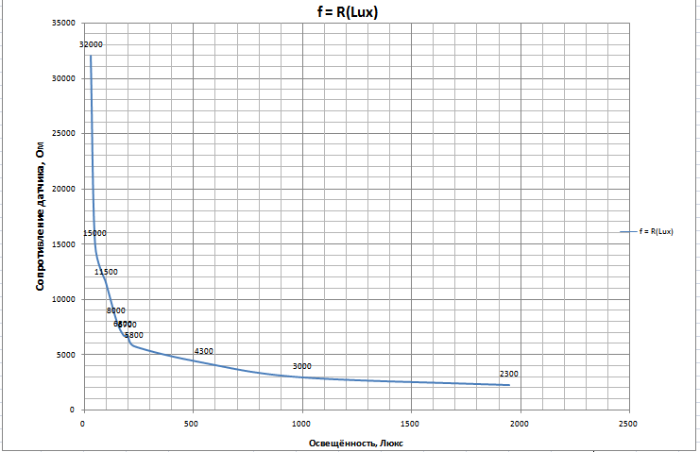

Данная характеристика была снята при помощи программы «Люксметр» на смартфоне Android. Конечно, цифровые значения с характеристики носят характер приблизительных, однако позволяют понять принцип изменения параметров датчика. Не забываем также про возможность калибровки. Отмечу, что прибор получился довольно точный.

В качестве стабилизатора напряжение применён классический интегральный линейный стабилизатор L7805. Запитывать устройство можно как и от батарейки типа 6F22 («Крона»), либо от любого другого источника питания напряжением 6-30 В.

Принцип работы схемы.

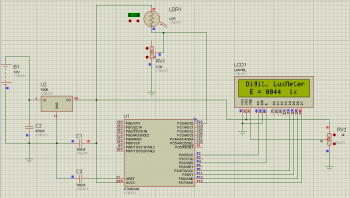

Сигнал с резистивного делителя LDR1-RV1, в одном плече которого установлен фоторезистор, поступает на вход ADC1 микроконтроллера. АЦП микроконтроллера производит измерение и преобразование результата. Потенциометр RV1 предназначен для калибровки прибора. Его значение не обязательно должно быть 3.3 кОм. В моём случае установлен многооборотный подстроечный резистор на 15 кОм (что было под рукой).

Вывод результатов измерений производится на двухстрочный индикатор WH1602 (на контроллере HD44780), который подключен к микроконтроллеру по 4-битной шине. Потенциометр RV2 также может иметь любой номинал. Он предназначен для регулировки контрастности дисплея. Вывод движка потенциометра подключен на вывод VEE индикатора (иногда встречается V0), а два крайних вывода к +5 В и земле соответственно. При включении устройства на дисплее может ничего не высветиться. Для устранения этого вращаем вращаем ручку подстроечного резистора RV2 и добиваемся чёткого изображения.

Если показания будут прыгать или быстро изменяться, то рекомендую запаять параллельно фоторезистору электролитический конденсатор ёмкостью около 50 мкФ (не критично). Такой эффект может возникать в результате мешающего влияния электромагнитных полей, окружающих нас. У меня изначально фоторезистор был установлен на плате и такой проблемы не было. Но когда я его сделал выносным для монтажа в корпусе, несмотря на то, что длина проводов была небольшой, появилась такая проблема. Всё решилось после установки конденсатора.

В программе производится усреднение значения по 60 замерам, что довольно неплохо.

Максимально измеряемое значение составляет около 2500 Лк. Для измерения в помещениях этого достаточно. А для измерения на улице (тем более, в солнечную погоду) требуется уже другой прибор — измеритель КЕО (коэффициента естественного освещения).

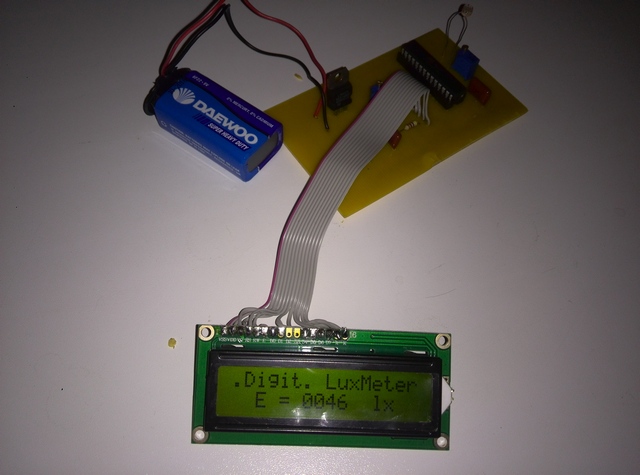

Фотографии готового устройства.

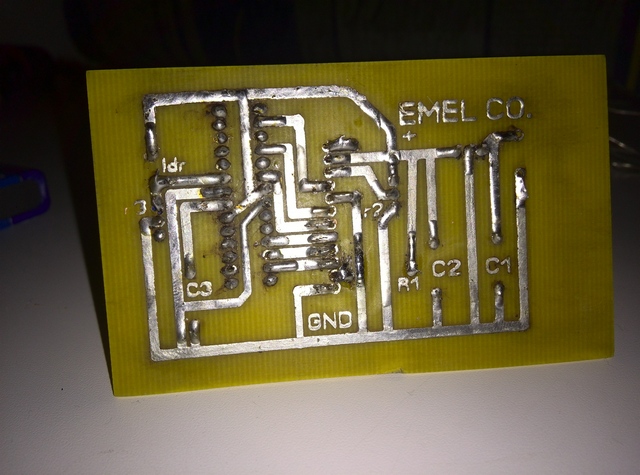

Печатная плата получилась не совсем удачной, т.к. были проблемы с принтером. Из-за этого пришлось делать широкие дорожки и размеры платы получились довольно большими (хотя для меня это не критично). Если применить SMD компоненты, то получится совсем миниатюрное устройство.

В последствии, «Крона» была заменена на 4 пальчиковых батарейки типа AA.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	МК AVR 8-бит	ATmega8A	1
U2	Линейный регулятор	LM7805	1	Любой стабилизатор +5 В
LCD1	LCD-дисплей	WH1602	1
С1, С3	Конденсатор	100 нФ	2
С2	Конденсатор	470 нФ	1
LDR1	Фоторезистор		1
RV1, RV2	Подстроечный резистор	1 кОм	1
