На интернет-страничке http://www.semifluid.com я нашел весьма простое решение для создания цифрового компьютерного осциллографа. Устройство построено на базе восьмиразрядного процессора PIC12F675.

Процессор работает на частоте 20 МГц. Микроконтроллер непрерывно измеряет входное напряжение, преобразовывает его и отправляет цифровое значение на последовательный порт компьютера. Скорость передачи данных последовательного порта – 115кБит и, как показано на следующем рисунке, данные сканируются и отправляются с частотой около 7,5 кГц (134 мкс).

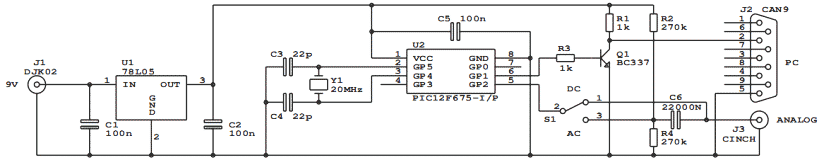

Cхема устройства

Основа схемы, микроконтроллер PIC12F675 (микросхема U2) который работает с тактовой частотой 20 МГц кристалла Y1. J1 — стандартный разъем питания для подключения питания в 9-12 В, которое затем стабилизируется на U1 до 5 В для питания процессора.

После U2 в схему добавляется простой преобразователь TTL уровня с последовательным портом RS232 персонального компьютера. Он построен на базе транзистора BC337 (Q1) и резисторов R1 и R3. Вход 5 микроконтроллера ведет к переключателю S1. В своей основной позиции (1-2) прибор переключается в режим осциллографа постоянного тока (DC измерений), который способен отображать входной сигнал 0-5В. Во второй позиции — в режим осциллографа переменного тока. В этом положении максимальное напряжение – от -2,5 до +2,5 В. Конденсатор С6 я использовал керамический 22000nF, чтобы наблюдать низкие частоты без особых искажений.

При необходимости можно добавить дополнительные входной аттенюатор (сплиттер), или ОУ.

Программное обеспечение

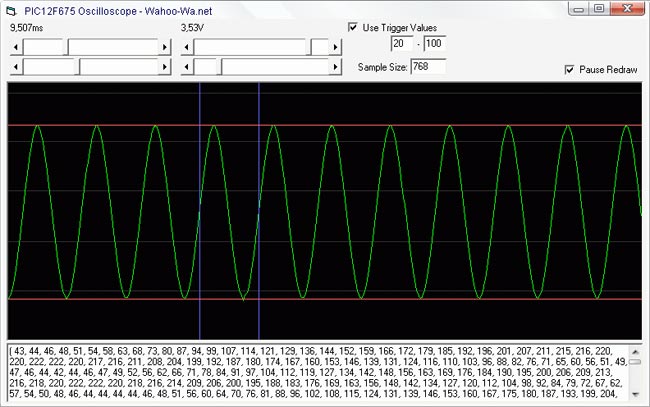

В упомянутом выше оригинальном сайте, также доступна простая программа управления для Windows. Программа написана на Visual Basic.

Программа запускается сразу и ожидает появление данных на последовательном порте COM1. Слева, четыре ползунка, используемые для измерения периода и напряжения сигнала. Затем идут вкл / выкл синхронизации, поля для масштабирования или изменения значений размера выборки.

Монтаж

Я не стал делать печатной платы, а смонтировал все в небольшой пластиковой коробке навесным монтажом. Корпус должен иметь отверстия для разъема RS232 переключателя, входного гнезда, гнезда питания.

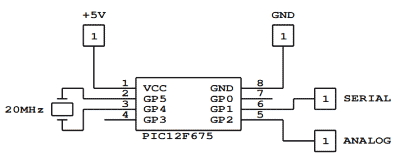

Прошивка для процессора — в конце статьи. Биты конфигурации (fuse), в процессе программирования должны быть установлены следующим образом:

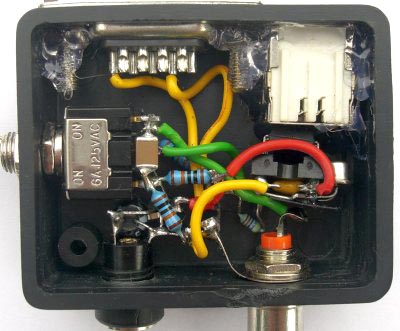

Фотография моего готового прототипа

Ниже вы можете скачать исходник, прошивку и ПО для windows

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	Линейный регулятор	LM78L05	1
U2	МК PIC 8-бит	PIC12F675	1	675-I/P
Q1	Биполярный транзистор	BC337	1
С1, С2, С5	Конденсатор	0.1 мкФ	3
С3, С4	Конденсатор	22 пФ	2
С6	Конденсатор	22 мкФ	1
R1, R3	Резистор	1 кОм	2
R2, R4	Резистор	270 кОм	2
Y1	Кварцевый резонатор	20 МГц	1
S1	Переключатель		1
J1	Разьем питания		1
J2	Разьем	RS232	1
J3	Разьем входа сигнала		1
