Немного информации: Магнитометры, применяемые для измерения магнитной индукции, называют тесламетрами.
1 Тл = 104 Гс
В измерителе применен датчик холла SS496 с диапазоном измерения +/-840 Гс или +/-84 мТл. В даташите указано, что максимальная измеряемая магнитная индукция 840Гс, при выходном напряжении 4.2В, при двухполярном питании +/-5 Вольт.
Мой датчик холла выдает напряжение 4.77 в и 4.81 в (при разном вхождении силовых линий магнитного поля) при двухполярном питании +/-5 вольт. Измерять магнитную индукцию будем от 0 до 960Гс, в дальнейшем планирую сделать, чтобы измерял и от 0 до -960Гс. (Для этого нужен 2й датчик). Так как датчик холла выдает до 4.8 вольт, у меня шкала будет до 960Гс.

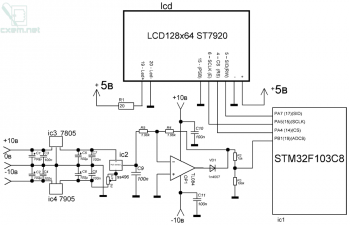

Схема измерителя:
Делитель напряжения рассчитывается на максимальное выходное напряжение 3 вольта, так как вход АЦП рассчитан на 3 вольта.
Операционный усилитель выполняет функцию инвертирования отрицательного напряжения с выхода датчика холла.

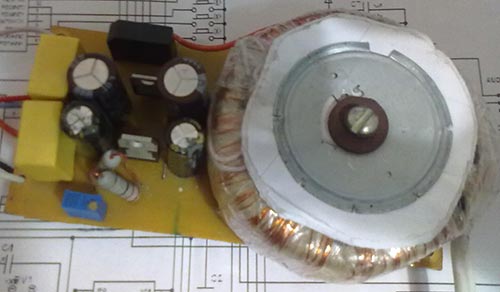

Внешний вид БП
Датчик холла

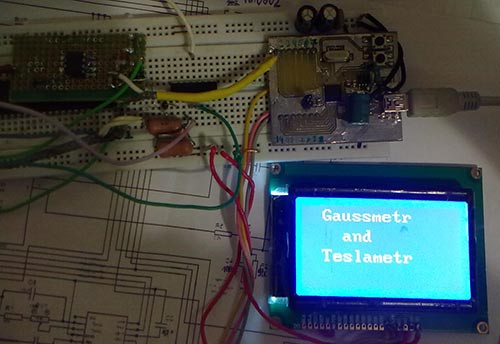

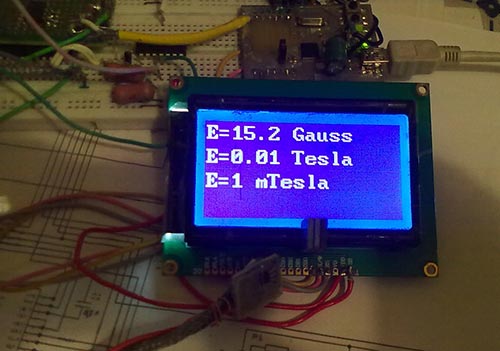

Сама конструкция измерителя
Исходный код написан в CoIDE.
Список радиоэлементов
Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
---|---|---|---|---|---|---|
ic1 | МК STM32 | STM32F103C8 | 1 | |||
ic2 | Датчик Холла | SS496 | 1 | |||
ic3 | Линейный регулятор | UA7905 | 1 | |||
ic4 | Линейный регулятор | UA7805 | 1 | |||
OP1 | Операционный усилитель | TL084 | 1 | |||
VD1 | Выпрямительный диод | 1N4007 | 1 | |||
lcd | LCD-дисплей | 128×64 ST7920 | 1 | |||
C1, C2, C5, C6 | Конденсатор | 100мкФ 25В | 4 | |||
C3, C4, C7-C11 | Конденсатор | 100 нФ | 7 | |||
R1 | Резистор | 20 Ом | 4 | |||
R2 | Резистор | 75 кОм | 1 | |||
R3 | Резистор | 196 кОм | 1 | |||
R4, R5 | Резистор | 1.96 кОм | 2 | |||
R6 | Резистор подстроечный | 470 кОм | 1 | |||
