При постройке электронных самоделок регулярно пользуюсь мультиметром для всевозможных измерений. Это значит постоянная покупка батареек типа крона на 9 вольт, а при интенсивном использовании прибора, как у меня, довольно частая. Решился перевести прибор на питание от литий – ионного аккумулятора, дабы не тратить много на батарейки. Ставил перед собой задачу с минимальными переделками корпуса осуществить затею. Из-за этого отказался от визуальной индикации разряженного аккумулятора, а применил звуковую. Конструктивно устройство состоит из двух плат. На одной преобразователь напряжения и контроллер заряда аккумулятора, на другой устройство индикации разряженного аккумулятора. Вполне можно от второй платы отказаться. Устройство собрано таким образом, что будет работать и без неё. В связи с ограничением батарейного отсека собрать устройство с аккумулятором типа 18650 не получилось, использовал аккумулятор размера 14500. Из-за этого у схемы есть два несущественных минуса. Во-первых: Выключатель питания вынесен наружу, во-вторых: для зарядки аккумулятора нужно открыть крышку батарейного отсека. Для переделки у меня был мой основной мультиметр Mastech MY64.

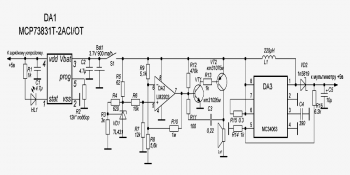

Принципиальная электрическая схема устройства:

Настройка устройства очень проста. Резистором R2 устанавливается величина тока заряда аккумулятора (зависит от его ёмкости) и частоты генератора подбором ёмкости конденсатора C3, если возникнет необходимость. Порог срабатывания сигнализации разряда устанавливается подбором резисторов R9 и R8. В моём случае сигнализация сработает при понижении напряжения аккумулятора до 3.2 вольта. Также в случае если дроссель будет пищать довольно слышимо, то необходимо подобрать ёмкость конденсатора C4, а в некоторых случаях и индуктивность дросселя.

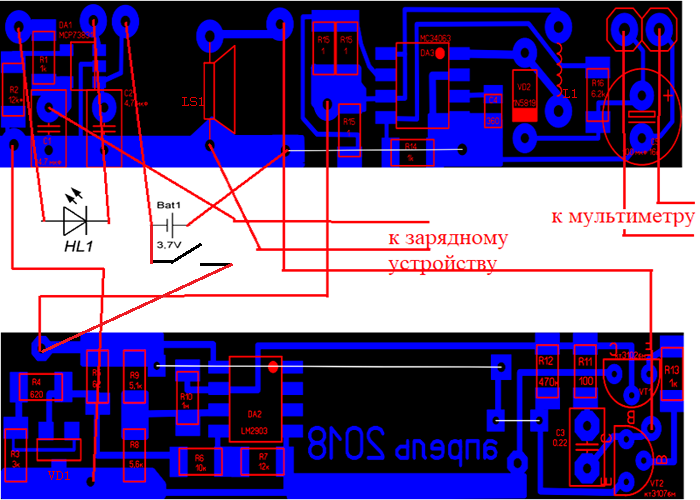

Расположение деталей на платах.

Плата 1.

Плата 2.

Внешний вид плат.

Плата 1. Вид сверху.

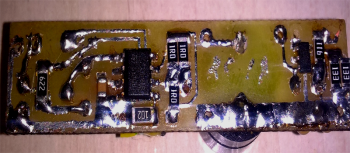

Вид на монтаж.

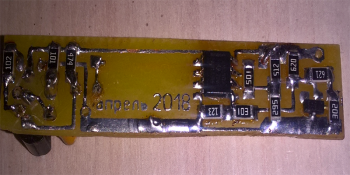

Плата 2. Вид сверху.

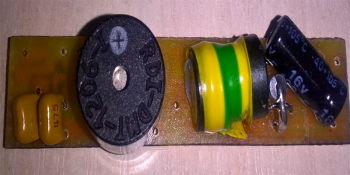

Вид на монтаж.

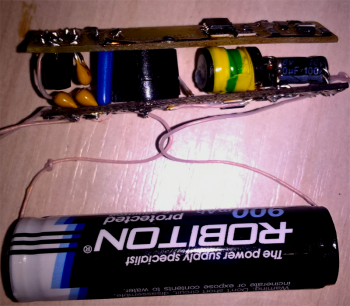

Соединение между платами.

Собранное устройство.

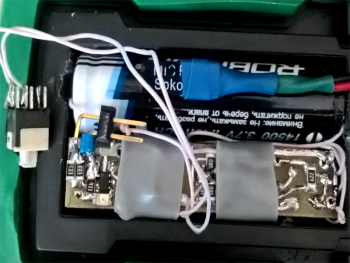

В корпусе мультиметра. Платы «сидят» очень плотно,

Не самый удобный момент-это вынесенный наружу выключатель питания. Также для зарядки аккумулятора необходимо открыть крышку прибора и подключить провод к разъёму распаянному на плате. Вывод разъёма с кусочком изоляции +На этом все недостатки схемы заканчиваются. Да и заряжать можно от чего угодно, а именно внешний аккумулятор, зарядное устройство от телефона, USB порт компьютера, автомобильное зарядное устройство, лабораторный блок питания или другой источник напряжения 5в с током от 300 ма. Надо лишь изготовить кабель переходник. Вывод разъёма с кусочком изоляции от провода — это +. Самое главное, что в любой момент можно спокойно вернуть мультиметр в прежнее состояние из-за самой минимальной переделки корпуса.  Все изменения на тыльной стороне прибора, с наружной ничего не изменялось.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Контроллер заряда	MCP73831	1
DA2	Компаратор	LM2903	1
DA3	DC/DC импульсный конвертер	MC34063A	1
VD1	ИС источника опорного напряжения	TL431	1	в корпусе SOT23
VD2	Диод Шоттки	1N5819	1
R1, R13, R14	Резистор	1 кОм	3	SMD 1206
R2	Резистор	12 кОм	1	установка тока заряда аккумулятора
R3	Резистор	3 кОм	1
R4	Резистор	620 Ом	1
R5	Резистор	62 Ом	1
R6	Резистор	10 кОм	1
R7	Резистор	12 кОм	1
R8	Резистор	5.6 кОм	1
R9	Резистор	5.1 кОм	1
R10	Резистор	1 мOм	1
R11	Резистор	100 Ом	1
R12	Резистор	470 кОм	1
R15	Резистор	0.3 Ом	1	3 резистора по 1 Ом паралельно
R16	Резистор	6.2 кОм	1
C1, C2	Конденсатор	4.7 мкф	2
C3	Конденсатор	0.22 мкф	1
C4	Конденсатор	360 пф	1	керамика SMD 0805
C5	Конденсатор	100мкф 16в	1
HL1	Светодиод		1	любого цвета, SMD 1206 или выводной
LS1	Спикер	RDI-DMT-1206-I	1	Любой без генератора
L1	Дроссель	220 µH	1	на любом сердечнике подходящих габаритов
S1	переключатель		1	любой миниатюрный
