Данное устройство предназначено для быстрой проверки микросхем ППЗУ К155РЕ3 и КР556РТ4, на наличие в них записанной информации. Если проверяемая микросхема ППЗУ — чистая, то при нажатии кнопки SB1 загорится только светодиод HL1, HL2 гореть не будет. Если в проверяемой микросхеме хоть что-то записано, то при нажатии кнопки SB1 загорятся оба светодиода. Устройство может питаться от батареи «Крона» (9В), и имеет небольшие габариты.
Принцип работы

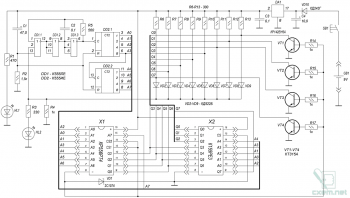

При нажатии кнопки SB1, замыкается цепь питания. Диод VD10 — предназначен для защиты от переполюсовки. На выходе интегрального стабилизатора DA1 появляется напряжение +5В, необходимое для питания микросхем. О его наличии проинформирует светодиод HL1.
На элементах DD1.1, DD1.2, DD1.3 — выполнен генератор прямоугольных импульсов.
На элементах DD2.1, DD2.2 — выполнен восьми-разрядный двоичный счётчик.
Как только появляется напряжение +5В, срабатывает дифференцирующая цепочка C1, R2: в первоначальный момент времени реактивное сопротивление конденсатора C1 близко к нулю, и большая часть напряжения в этот момент падает на резисторе R2, логическая1 на выходе этой цепи поступает на входы R, элементов счётчика DD2.1, DD2.2, таким образом происходит его обнуление. Генератор в этот момент не работает, так как на выводе 13 элемента DD1.1 присутствует логическая1.
Как только конденсатор C1 зарядится до определённой величины, его реактивное сопротивление будет стремиться к бесконечности, и падение напряжения на резисторе R2 будет близко к нулю.
В этот момент на выходе дифференцирующей цепи появится напряжение логический 0, на выводе 13 элемента DD1.1 появится логический 0, генератор запустится и счетчик начнёт считать импульсы. Счетчик с каждым новым импульсом изменяет номер адреса. На резисторах R4, R6 – R13 и диодах VD2 – VD9 собрана схема восьми-входового логического элемента ИЛИ. Схема ИЛИ проверяет данные ППЗУ по каждому адресу, на наличие в них логических 1.
Если хотя-бы, по одному из адресов, на выходе данных ППЗУ будет записана хотя-бы одна логическая1, то на выходе схемы ИЛИ появится логическая1, которая поступит на вывод 2 элемента DD1.1, генератор при этом остановится. О наличии чего проинформирует светодиод HL2.
Если ни по одному из адресов, на выходах данных не будет ни одной логической 1, то на выводе 2 элемента DD1.1, генератора всегда будет логический 0, и цикл счёта адресов будет повторяться снова и снова.
В случае проверки микросхемы КР556РТ4, схема ИЛИ воспримет напряжение на четырёх свободных входах как логическую1, и не важно чистая эта микросхема или нет, всё равно будет гореть светодиод HL2. В этом случае устройство не работает!
Для устранения этого недостатка в схему добавлены четыре транзисторных ключа: VT1, VT2, VT3, VT4.
При вставке микросхемы КР556РТ4 в панель Х1, через стабистор VD1 потечёт ток. На нём возникнет падение напряжения величиной 0,7В. Это напряжение поступит на базы транзисторов VT1, VT2, VT3, VT4 через резисторы R14, R15, R16, R17. Электронные ключи откроются, на участках коллектор-эмиттер появится падение напряжения величиной около 0,4В, что будет воспринято свободными входами схемы ИЛИ как логические нули. Таким образом оставшиеся свободные входы схемы ИЛИ, не мешают работе устройства.
Если в панель X1 микросхема не вставлена, то транзисторы VT1, VT2, VT3, VT4 — закрыты и в случае проверки микросхемы К155РЕ3 они также не мешают.
Конструкция

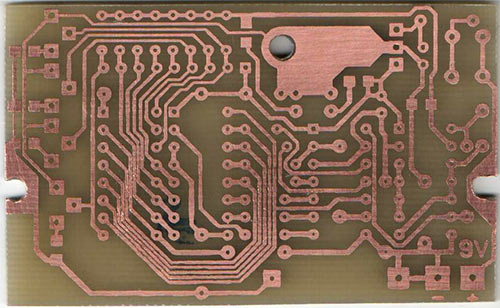

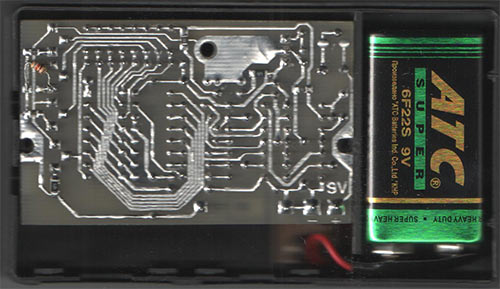

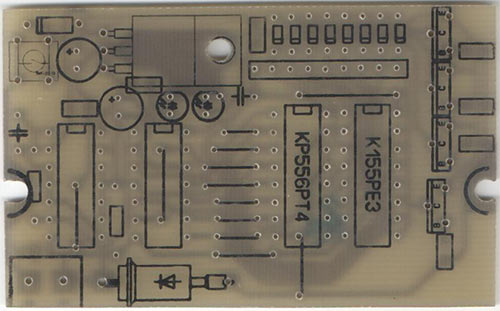

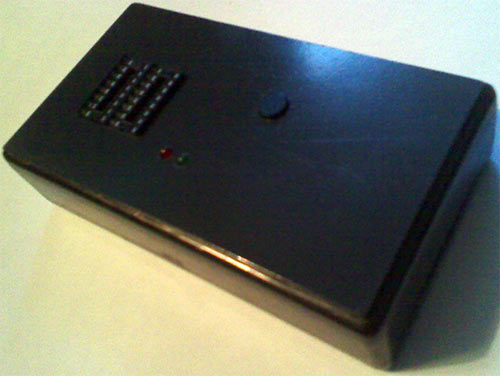

Печатная плата имеет размеры 44×70 мм, и размещается в пластмассовом корпусе 105х60х25, или другом подходящих размеров.
Аналоги замены радиоэлементов
Микросхема К555ЛЕ4 может быть заменена на КМ555ЛЕ4, К155ЛЕ4, КР1533ЛЕ4, или импортный аналог SN7427, SN74LS27, SN74ALS27.
Микросхема К555ИЕ19 может быть заменена на КМ555ИЕ19, КР1533ИЕ19, или импортный аналог SN74LS393, SN74ALS393.
Диоды КД522Б можно заменить на КД521Г, или импортные 1N4148.
Диод КД243 с любым индексом на конце, можно заменить КД247 с любым индексом на конце, или на импортные аналоги: 1N4001, 1N4004, 1N4007.
Стабилизатор КР142ЕН5А можно заменить на КР142ЕН5В, или на импортный аналог LM7805C.
Транзисторы КТ315А на КТ315В или аналогичные с параметрами: h21Э = 20÷90.
Общие рекомендации
Из-за разброса параметров транзисторов VT1, VT2, VT3, VT4 по h21Э, падение напряжения на участках коллектор-эмиттер, могут быть различны. Поэтому может потребоваться подбор резисторов R14, R15, R16, R17, таким образом, чтобы Uкэ ≈ 0,3÷0,4В. Подбирать эти резисторы следует в пределах 500÷2700 Ом.
Не рекомендуется:
1. При проверке вставлять проверяемую микросхему не в свою панель;
2. При проверке вставлять сразу две проверяемые микросхемы в две панели.
Литература
1. Популярные микросхемы ТТЛ серии КР1533.КР1531.К531.К555.К155. Москва «Аргус» 1993
2. Полупроводниковые приборы Диоды, тиристоры, оптоэлектронные приборы Справочник Н.Н. Горюнова. Москва «Энергоатомиздат» 1987
3. Транзисторы Справочник. Москва «Радио и связь» 1990
Автор: Железнов А.П. Нижегородская обл.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1 | Логическая ИС | К555ЛЕ4 | 1 | Замена: КМ555ЛЕ4, К155ЛЕ4, КР1533ЛЕ4, SN7427, SN74LS27, SN74ALS27 | ||
| DD2 | Логическая ИС | К555ИЕ19 | 1 | Замена: КМ555ИЕ19, КР1533ИЕ19, SN74LS393, SN74ALS393 | ||
| DA1 | Линейный регулятор | L78L05 | 1 | Интегральный стабилизатор КР142ЕН5А | ||
| VT1-VT4 | Биполярный транзистор | КТ315А | 4 | Замена: КТ315В или аналогичные с параметрами: h21Э = 20÷90 | ||
| VD1 | Стабилитрон | КС107 | 1 | |||
| VD2-VD9 | Диод | КД522Б | 8 | Замена: КД521Г, 1N4148 | ||
| VD10 | Диод | КД243Г | 1 | Замена: КД247, 1N4001, 1N4004, 1N4007 | ||
| C1 | Электролитический конденсатор | 47 мкФ | 1 | |||
| C2, C3 | Конденсатор | 0.1 мкФ | 2 | |||
| C4 | Электролитический конденсатор | 10 мкФ | 1 | |||
| R1 | Резистор | 470 Ом | 1 | |||
| R2 | Резистор | 1.5 кОм | 1 | |||
| R3 | Резистор | 330 Ом | 1 | |||
| R4, R14-R17 | Резистор | 1 кОм | 5 | |||
| R5 | Резистор | 560 Ом | 1 | |||
| R6-R13 | Резистор | 300 Ом | 8 | |||
| GB1 | Элемент питания | Крона (9В) | 1 | |||
| HL1, HL2 | Светодиод | 2 | ||||
