Благодаря распространенности электроники и электричества в современном мире, электромагнитные поля всегда вокруг нас. Но из-за крайне ограниченного набора чувств, мы, люди, проводим большую часть времени совершенно не замечая их. Было бы здорово, сделать что-то, что не просто может их обнаружить, но и позволит нам взглянуть на их осциллограммы на экране осциллографа. Другими словами, приставка-пробник электромагнитного поля.

Стоит отметить, что это устройство не предназначено для любых серьезных и научных работ. Это просто забавная игрушка.

Некоторое время назад, гугля об обнаружении ЭДС и применении таких устройств, я наткнулся на статью «Contactless Sensing of Appliance State Transitions Through Variations in Electromagnetic Fields». Это была интересная статья, и в ней использовалась довольно простая схема на основе измерительного усилителя. Я решил попробовать сделать нечто подобное.

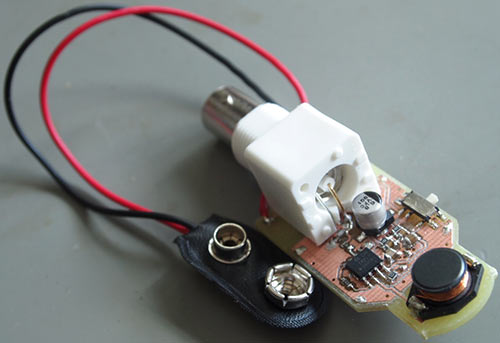

У меня уже были некоторые измерительные усилители производства Texas Instruments, INA122s. Я время от времени получаю их в качестве бесплатных образцов от TI. В качестве индуктора я использовал тот индуктор, который у меня был. Вероятно, его индуктивность находится в пределах 100мкГн -1мГн. Я сделал прототип устройства на макетной плате, чтобы настроить измерительный усилитель, но мне хотелось чего то более постоянного. В моем университете есть фрезерный станок для производства ПП и я могу его использовать, поэтому я разработал и сделал простую плату.

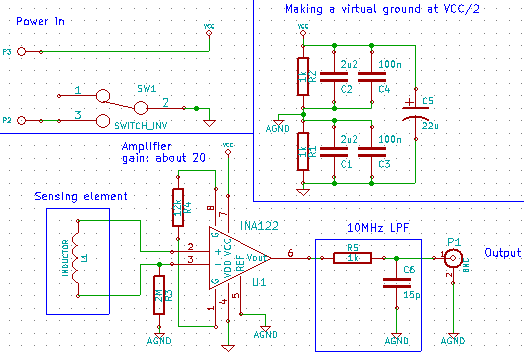

Схема очень простая. В ней есть источник питания и выключатель питания (он поставлен на GND для удобства трассировки). Напряжение подается на резистивный делитель, чтобы сделать виртуальную землю. Потом идет измерительный усилитель, который усиливает напряжение с катушки. Также там есть RC ФНЧ, но это наверно не имеет смысла. Я добавил его на плату только для того, чтобы у меня было место для фильтра низких или высоких частот, если он понадобится. На выходе установлен BNC разъем. Все, что вам нужно сделать, это прикрепить BNC кабель между пробником и осциллографом, и вы можете махать этой штукой во все стороны  где есть электроника!

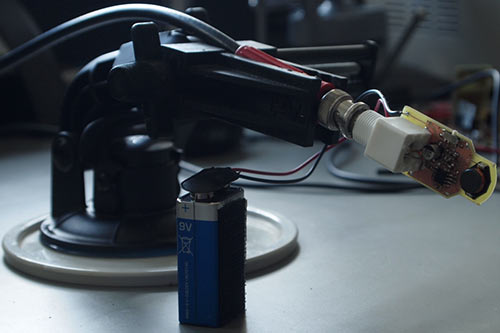

Во время испытаний, я установил плату в держатель, чтобы я мог двигаться. При экспериментах с ЭЛТ-мониторами результаты были особенно интригующими. Поля были сильными и даже менялись в зависимости от изображения на экране.

Все файлы прилагаются к статье, и вы можете скачать их, если хотите повторить это устройство.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	Инструментальный ОУ	INA122	1
С1, С2	Конденсатор	2.2 мкФ	2
С3, С4	Конденсатор	0.1 мкФ	2
С5	Электролитический конденсатор	22 мкФ	1
С6	Конденсатор	15 пФ	1
R1, R2, R5	Резистор	1 кОм	3
R3	Резистор	2 МОм	1
R4	Резистор	12 кОм	1
L1	Катушка индуктивности		1
SW1	Выключатель		1
Р1	Разьем выхода		1
Р2, Р3	Батарейный разьем		1
	Батарея питания	9 В	1
