Характеристики

Частота измерения: 10 Гц — 7.7 кГц
Макс. входное напряжение: 24В AC / 30В DC
Напряжение питания: 12В DC
Разрешение экрана: 128×64 пикселей
Область экрана осциллограммы: 100×64 пикселей
Информационная область экрана: 28×64 пикселей
Режим триггера: автоматический

Введение

Однажды, просматривая различные интернет сайты по электронике, я наткнулся на очень любопытный проект осциллографа, который был спроектирован с использованием МК PIC18F2550 и графического LCD с контроллером KS0108. Это был веб-сайт Steven Cholewiak. Это была хорошая схема и я решил разработать свой проект осциллографа и использование языка С, на котором я программировал последние года, вместо ассемблера. В качестве среды разработки я использовал WinAVR, которая основывается на open source AVR-GNU компиляторе и прекрасно работает с AVR Studio 4. Графическую библиотеку я разработал сам, специально для данного проекта. Если вы захотите ее использовать для каких-то других проектов, то ее необходимо переделывать. При измерении прямоугольного сигнала, максимальная частота, при которой вы увидите хорошую осциллограмму составляет около 5 кГц. Для других форм сигналов (синусоида или треугольный сигнал) максимальная частота составляет около 1 кГц.

Принципиальная схема AVR-осциллографа приведена на картинке ниже (нажмите для увеличения):

Напряжение питания схемы составляет 12 вольт постоянного тока. Из этого напряжения, в дальнейшем получается еще 2 напряжения: +8.2В для IC1 и +5В для IC2, IC3. Устройство может измерять входное напряжение от +2.5В до -2.5В или от 0 до +5В, зависящее от позиции переключателя S1 (выбор типа входного тока: постоянный или переменный). При использовании пробника 1:10, входное напряжение соответственно может быть увеличено в 10 раз. Кроме того, переключателем S2, можно установить дополнительно деление напряжения на 2.

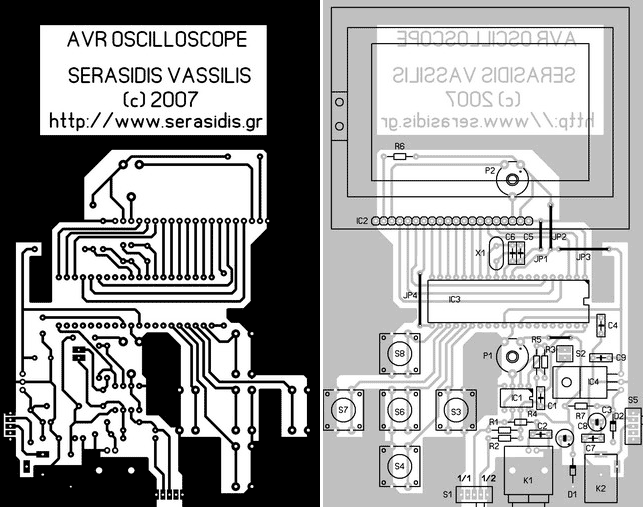

Прошивка ATmega32

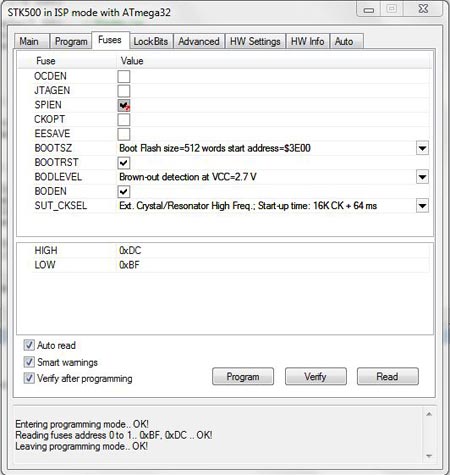

Файл прошивки: AVR_oscilloscope.hex, при выборе фьюзов необходимо указать использование внешнего кварца. После, необходимо обязательно отключить JTAG интерфейс, если этого не сделать, то на осциллографе будет отображаться экран инициализации, а после он будет уходить в перезагрузку.

Настройка

Для настройки прибора нужно выполнить всего 2 вещи: настроить контрастность LCD при помощи подстроечного резистора Р2 и выставить центр осциллограммы при помощи подстроечного резистора Р1.

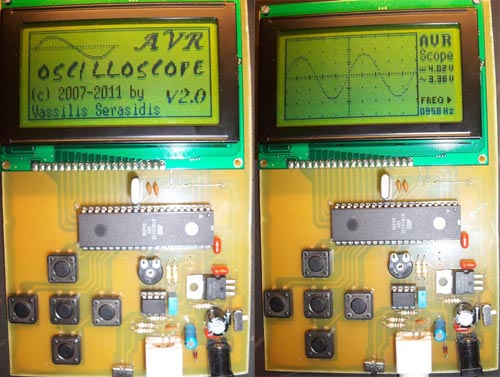

Использование

Вы можете перемещать луч осциллограммы вверх или вниз путем нажатия кнопок S8 и S4. Один квадрат на экране, соответствует 1В.
При помощи кнопок S7 и S3 можно увеличивать или уменьшать частоту измерений. Минимальная частота формы сигнала, которая может быть отображена на LCD составляет 460Гц. Если необходимо посмотреть сигнал с более низкой частотой, например 30Гц, то необходимо нажать S7 для сжатия осциллограммы или S3 для растяжения.
В осциллографе используется автоматический режим триггера. Это означает, что если входной сигнал повторяющийся (к примеру треугольник) то триггер работает хорошо. Но если, форма сигнала постоянно меняется (к примеру какая-то последовательность данных), то для фиксации изображения необходимо нажать кнопку S6. Повторное нажатие S6 возвращает в нормальный режим.

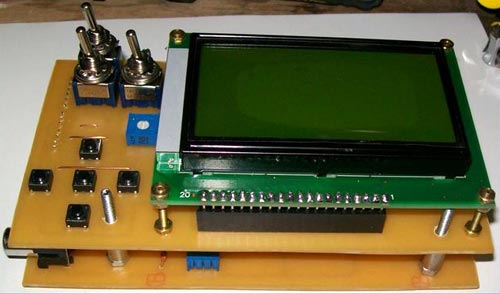

Видео работы осциллографа

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
IC1	Операционный усилитель	LM358	1
IC2	LCD-дисплей	DEM128064A	1	128×64, контроллер KS0108
IC3	МК AVR 8-бит	ATmega32	1
IC4	Линейный регулятор	LM7805	1
D1	Стабилитрон	1N4738A	1	8.2В
D2	Выпрямительный диод	1N4007	1
C1	Конденсатор	470 нФ	1
C2	Конденсатор	27 пФ	1
C3	Электролитический конденсатор	22 мкФ 16 В	1
C4, C7, C9	Конденсатор	100 нФ	3
C5, C6	Конденсатор	22 пФ	2
C8	Электролитический конденсатор	100 мкФ 25 В	1
R1, R2, R4	Резистор	1 МОм	3
R3, R5	Резистор	390 кОм	2
R6	Резистор	56 Ом	1
R7	Резистор	220 Ом	1
P1	Подстроечный резистор	10 кОм	1
P2	Подстроечный резистор	22 кОм	1
X1	Кварц	16 МГц	1
S1, S2, S5	Переключатель		3
S3, S4, S6-S8	Кнопка	замыкающая	5
K1	Разъём	2 контакта	1	Вход сигнала
K2	Разъём	2 контакта	1	Питание
