Что из себя представляет жало Hakko T12? Это картридж, в который входит жало паяльника, нагреватель и термопара. Сейчас набирает популярность и в сети полно статей о них. За счет того, что их повторили китайцы, цены на них на али находятся в районе 4$, а по акции зачастую можно купить поштучно по цене в районе 3$. Ассортимент этих жал широк, утверждается что есть более 80 моделей. (Кстати Т15 это те же жала полностью совместимые с Т12)
Меня тоже привлекли эти жала после просмотра обзоров. Один из основных моментов — это быстрый нагрев. Когда ведешь отладку или ремонт, зачастую надо припаять один проводок или заменить какую деталь, и ждать каждый раз когда нагреется паяльник напрягает, а держать его все время включенным помимо сокращения ресурса не делает воздух в комнате чище. Здесь же нагрев буквально за десять секунд, т.е. пока капнул флюса и взял пинцет паяльник уже готов. Также не плохая возможность прогреть большие полигоны.
Собирать все по правильному с покупной ручкой паяльника с быстрой заменой и т.д. по деньгам не слишком оправдано, поскольку готовая станция типа BK950D стоит на AliExpress 35-40$.
Поэтому решил все максимально упростить отказавшись от смены жал. В принципе в работе как правило используется всего пара жал редко три. Решил просто сделать пару паяльников, чтобы получилась двух канальная паяльная станция.

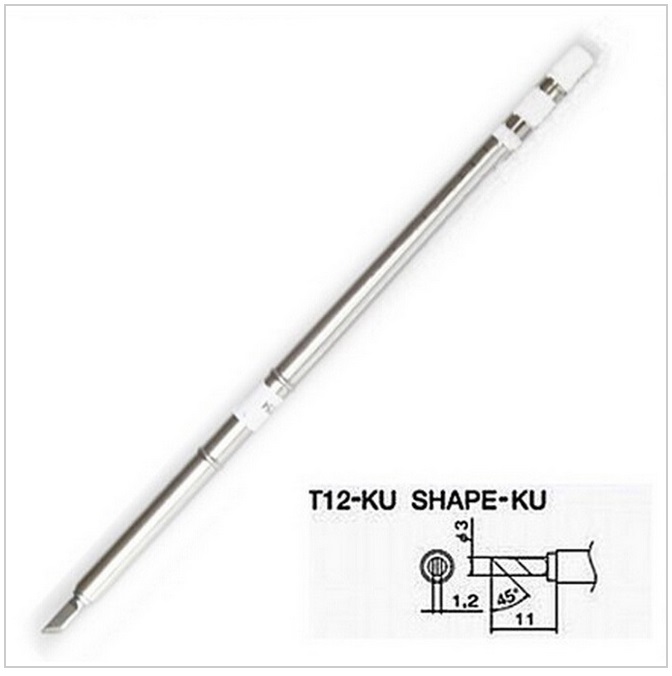

Итак купил на пробу пока одно жало Т12-KU.
Стержень жала на конце имеет два контактных пояска, между ними включен последовательно нагреватель сопротивлением 8 Ом и термопара. Напряжение питания до 24В и ток до 3А. Максимальная мощность около 70Вт.

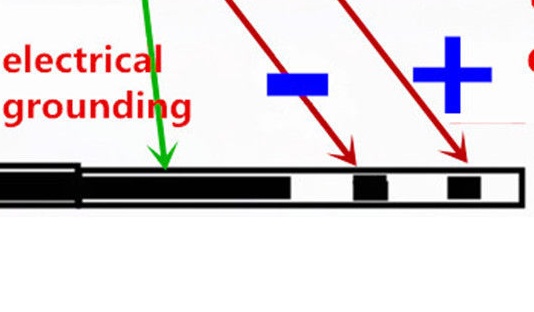

Если смотреть с дальней стороны от нагревателя то сначала идет плюс далее минус и корпус самого картриджа является землей и служит для заземления жала.

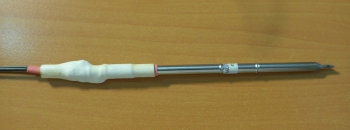

К этим пояскам простой скруткой закрепил провода и обжал несколькими термоусадками.

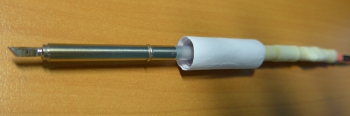

На стержне жала видно два утолщения. После второго утолщения от кончика жала стержень имеет низкую температуру, и здесь уже можно браться руками. В этом месте намотал бумагу с обычным канцелярским клеем.

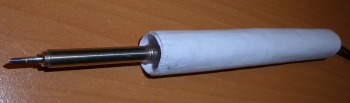

Если имеется готовая ручка для паяльника или подходящая трубка, то можно уже вклеить стержень. Но так как у меня ничего под рукой не было, то я и ручку также склеил из офисной бумаги.

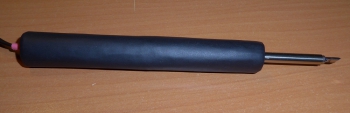

Безусловно, после каждого слоя бумаги надо давать просохнуть клею. После полной просушки я обжал поверху термоусадку, чтобы меньше пачкалось и приятнее было держать.

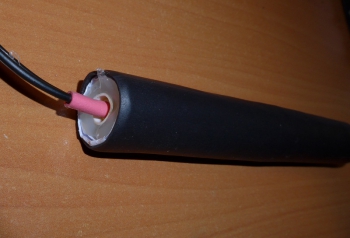

Сзади для увеличения жесткости залил клеем (там буквально не большое кольцо клея).

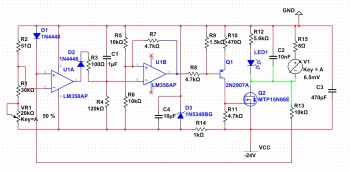

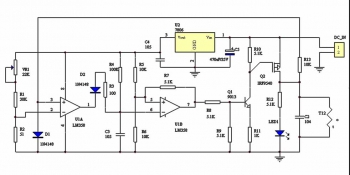

Регулятор температуры сделал аналоговый за основу взял схему от китайских регуляторов. Полярность нагревателя на схеме не обозначена, плюс нагревателя по схеме сверху, минус подключен к земле схемы.

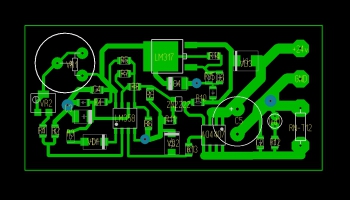

Только переделал под имеющиеся детали. Заменил стабилизатор 7806 на LM317, Q1 2N2222, Q2 AO4407 и добавил защитный диод Д3. Чертеж печатной платы привожу, выполнена на двух стороннем текстолите вторая сторона под земляной полигон. Все смд резисторы и керамические конденсаторы типоразмера 0805. Дополнительные шунтирующие конденсаторы 0.1мкФ, но можно и не ставить. С4 типоразмера В.
Единственная дефицитная деталь в этой схеме это P-Mosfet.
Я также попробовал переделать схему под N-Mosfet, которые гораздо легче достать или выковырять.
WARNING. Схема при использовании LM358 не работает. У Евгений_77 получилось запустить используя ОУ TL082, свой вариант он привел в комментариях.
Стабилитрон D3 и транзистор Q2 брал первые попавшиеся. Стабилитрон любой на ток >20ма и напряжение 6в. Транзистор на напряжение более 40в и ток более 6А (при питании менее 20в можно ставить Mosfet со старых материнок, они как правило на напряжение 30в).
Резистор R15 и источник напряжения V1, это нагреватель и термопара паяльника.

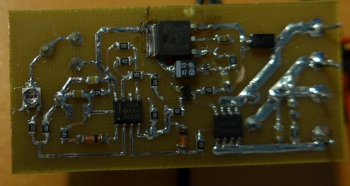

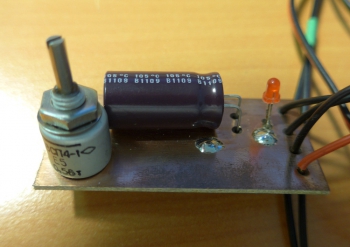

Плату пока собирал по китайскому варианту схемы и она в сборе имеет вид.
Настройка
Схема почти не требует настройки, но надо правильно подключить нагреватель и отрегулировать диапазон температур. Отладку надо проводить при пониженном вольт до 9 напряжении питания, иначе при длительном включении на 24в можно раскалить жало до красна. Для определения правильной полярности подключения нагревателя я разорвал цепь около переменного резистора (не впаивал подстрочный резистор) и включил регулятор. При правильной полярности включении паяльника питание на него не подается и светодиод не горит. Из-за дрейфа нуля ОУ возможно такое поведение и при не правильной полярности, для проверки такой ситуации погрейте кончик жала в течении пол секунды зажигалкой. При не правильной полярности питание на паяльник питание будет подано непрерывно.
У меня был в наличии переменный резистор 10к, по этому номиналы цепи регулировки несколько отличаются от оригинала, после настройки диапазон регулировки оказался от 260º до 390º. Возможно решу расширить диапазон еще, уменьшив сопротивление низкоомного резистора R2.
Испытания
В работе паяльник показал себя вполне нормально. Скорость нагрева оказалась на высоте реально около десяти секунд (видео привожу).
С мощностью особого чуда я не увидел, если конечно не сравнивать с дешевыми китайскими станциями которые в большинстве не паяют, а ковыряют сопли. А так вполне на уровне простых, но фирменных станций.

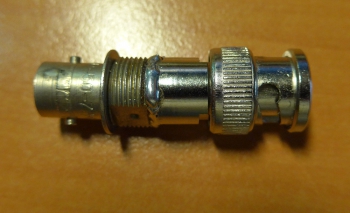

Вот спаял этим паяльником переходник. Хотя для такого тонкого жала это извращение. Пайку столь массивных деталей комфортной не назовёшь, теплоотдачи явно не достаточно. Видео получилось скучным и длинным, пока решил не выкладывать.
В итоге в целом результаты мне вполне понравились.
Поэтому планирую заказать еще жало более массивное, пока не решил какой выбрать тип ВС или D.
И изготовить из компьютерного блока питания саму станцию на два канала. Статей о переделках компьютерных БП полно, снять с него 20-24в и 6а тоже вроде не проблема. Примерил, вроде после снятия лишних деталей с платы БП два регулятора влезут в корпус. Заодно собираюсь использовать вентилятор блока в качестве вытяжки. Сейчас использую 12в вентилятор с куском фильтра от кухонной вытяжки (в описании утверждалось что этот войлок типа как активированный уголь), но тяги одного вентилятора немного маловато и планирую поставить два.

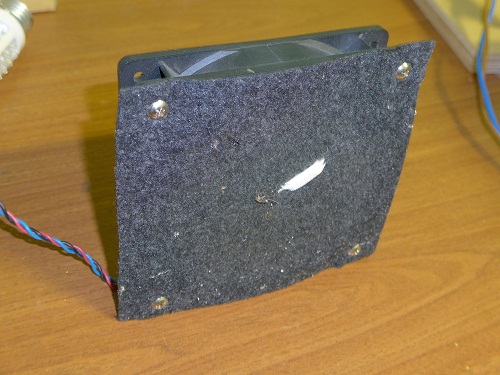

Кстати вот вид сегодняшнего вентилятора который использую в качестве вытяжки.
Когда дойдут руки сделать, покажу что получилось. Пока паяльник просто подключён к лабораторному блоку. Если питать один паяльник, то можно использовать блок питания например от ноутбука, у меня от сгоревшего ноута выдает 19в и 4.5А, что вполне достаточно для работы.
Также привожу видео демонстрирующее скорость разогрева паяльника. Безусловно для более массивного жала или при более низком напряжении питания время разогрева может увеличится.
В списке элементов приведены номиналы распаянные на плате, в примечании указаны элементы на оригинальной схеме.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| U1 | Операционный усилитель | LM358A | 1 | |||
| U2 | Линейный регулятор | LM317M | 1 | LM7806 | ||
| Q1 | Биполярный транзистор | 2N2222A | 1 | 9013 | ||
| Q2 | MOSFET-транзистор | AO4407A | 1 | IRF9540 | ||
| D1-D3 | Выпрямительный диод | 1N4148 | 3 | Диод D3 в оригинале отсутствует | ||
| C2 | Конденсатор | 10 нФ | 1 | |||
| C3 | Конденсатор | 1 мкФ | 1 | |||
| C4 | Конденсатор | 22 мкФ | 1 | 1 мкФ | ||
| C5 | Электролитический конденсатор | 470 мкФ | 1 | |||
| R1 | Резистор | 22 кОм | 1 | 30 кОм | ||
| R2 | Резистор | 39 Ом | 1 | 51 Ом | ||
| R3 | Резистор | 100 Ом | 1 | |||
| R4 | Резистор | 120 кОм | 1 | 100 кОм | ||
| R5, R6, R13 | Резистор | 10 кОм | 3 | |||
| R7, R8, R9, R10 | Резистор | 4.7 кОм | 4 | 5.1 кОм | ||
| R11 | Резистор | 1 кОм | 1 | |||
| R12, R14 | Резистор | 5.6 кОм | 2 | R12=5.1 кОм R14 отсутствует | ||
| R15 | Резистор | 2.2 кОм | 1 | В оригинале отсутствует | ||
| VR1 | Переменный резистор | ВСП4-1 0.5вт 10К | 1 | 22 кОм | ||
| VR2 | Подстроечный резистор | 10 кОм | 1 | В оригинале отсутствует | ||
