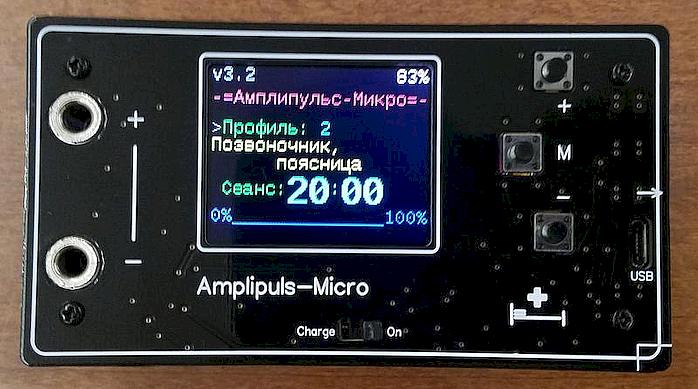

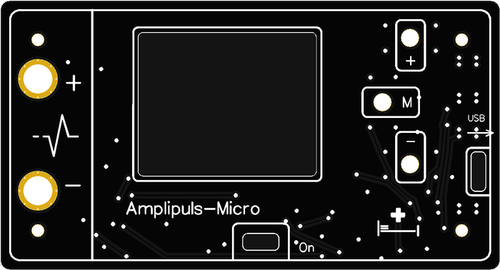

Очередное развитие приборов Амплипульс-МИО, Амплипульс-ИК. Новый прибор стал меньше, дешевле и технологичнее в сборке. Применен прием конструирования, когда печатная плата выполняет функции передней панели прибора и устанавливается вместо верхней крышки корпуса. Дисплей при этом клеится к плате изнутри. Ровные прямоугольные вырезы под разъем, переключатель, дисплей выполняется фрезеровкой, а все надписи выполняются на верхнем слое платы шелкографией, при изготовлении платы, поэтому не нужны дополнительные операции по резки корпуса и изготовлению наклеек или этикеток. Такой прием требует изготовления печатной платы на производстве, но сейчас много компаний, где можно недорого заказать изготовление печатной платы не выходя из дома.
Суть прибора осталась та же, что и у предшественников, поэтому основную часть информации следует брать в статьях с их описаниями. А в этой статье в основном будет информация касающаяся Амплипульс-Микро.
Особенности:
Количество настраиваемых предустановленных профилей: 9.
Количество подключаемых электродов: 1 пара.
Управление: три кнопки и выключатель питания.
Дисплей: TFT 1.8d 160х128.
Питание: LiIon аккумулятор 18650, 1 шт.
Заряд аккумулятора: стандартный адаптер с разъемом microUSB.
Размер: 100х55х50мм.
Масса (без аккумулятора): 95 г.
Остальные характеристики как и у остальных приборов серии:
Длительность процедуры: 1…99 мин.
Частота несущей частоты: 5 кГц.
Плавная регулировка тока: 0…100 мА
Форма сигнала несущей: синусоидальная.
Полярность сигнала: двуполярно(физиотерапия), однополярно(электрофорез).
Частота модуляции сигнала F= 0.5…200 Гц.
Форма модулирующего сигнала: синусоидальная, прямоугольная, нарастающая(пила), короткий импульс, парный импульс.
Глубина модуляции синусоидального сигнала М: 0%, 10%, 25%, 50%, 75%, 100%.
Чередование сигналов. 24 варианта чередования и длительности (0.5…10 сек) различных сигналов и пауз (пауза, сниженный сигнал, непрерывный сигнал, сигнал M=100% F=150Hz).

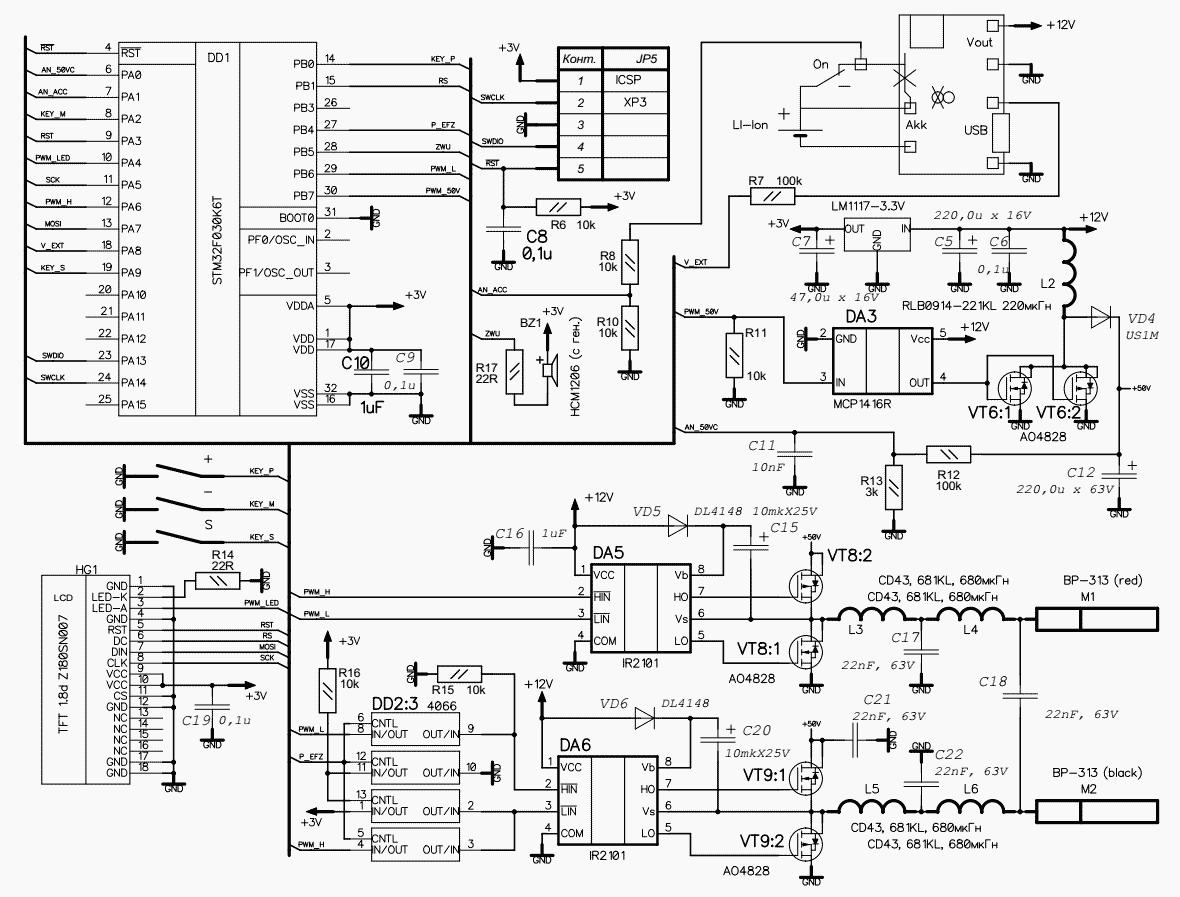

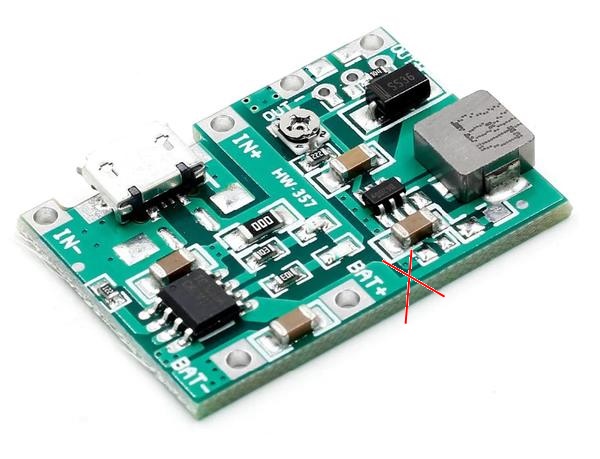

Схема похожа на схему от Амплипульс-ИК, за исключением нескольких моментов. Функции повышающего преобразователя +12В теперь выполняет модуль заряда аккумулятора, совмещенный с регулируемым повышающим преобразователем, выходное напряжение которого нужно выставить равным 11В. Модуль требует доработки — перерезать дорожку идущую от контакта «+» аккумулятора ко входу повышающего преобразователя (помечена крестом).

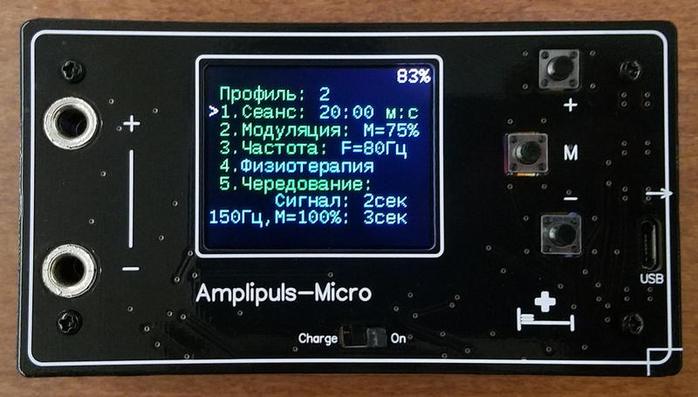

Из-за применения дисплея с меньшим разрешением, параметры профиля пришлось перенести на отдельную страницу, но линейные размеры шрифта при этом увеличились.
Функции вращения энкодера заменены на нажатия кнопок «+» и «-«. Нажатие кнопки «М» соответствует нажатию на энкодер. Сразу после включения одновременным удержанием кнопок «+» и «-» можно включить индикацию напряжений аккумулятора и внутреннего преобразователя +50В. При включении прибора с зажатыми кнопка «+» и «М» произойдет восстановление заводских установок профилей.

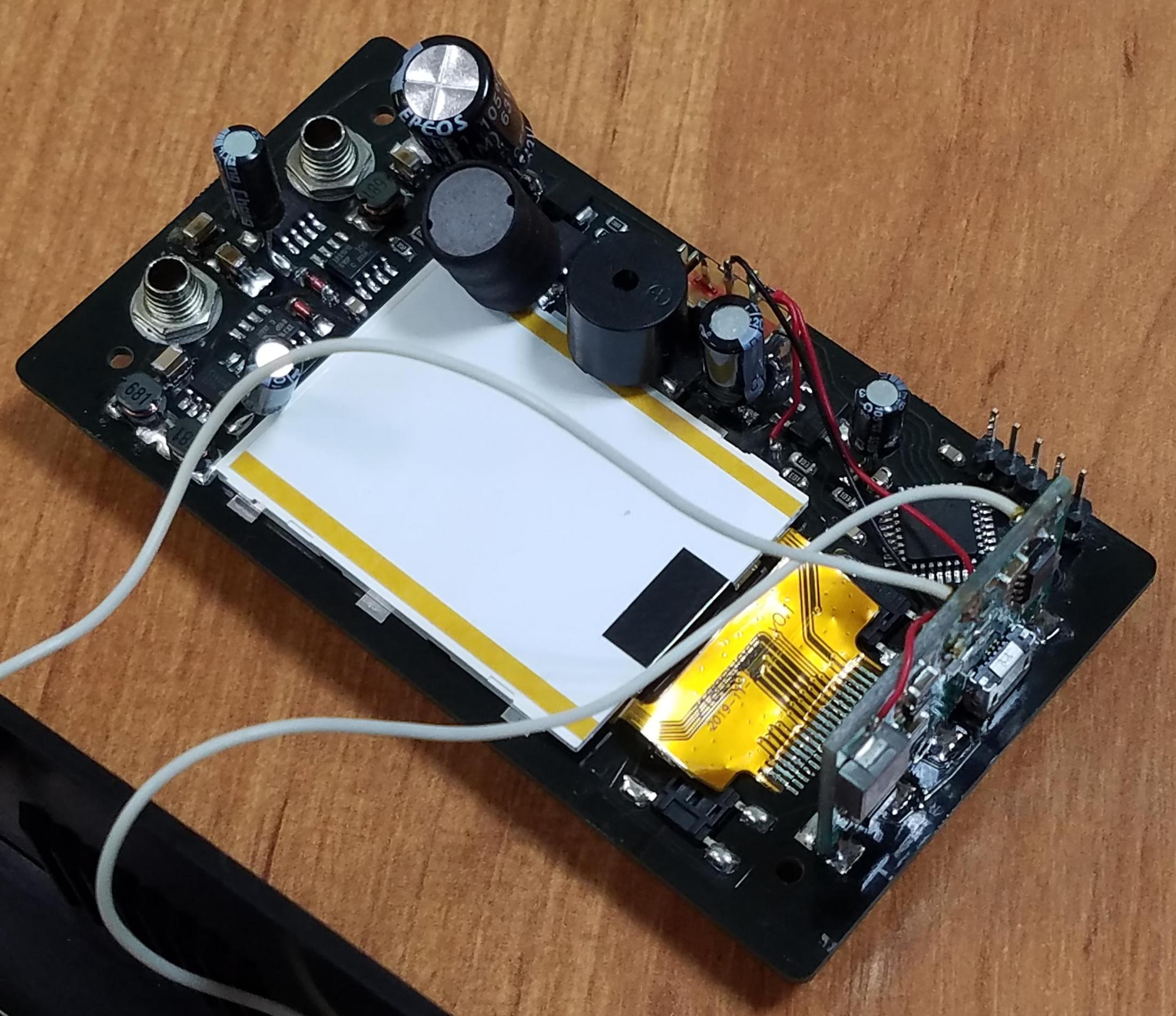

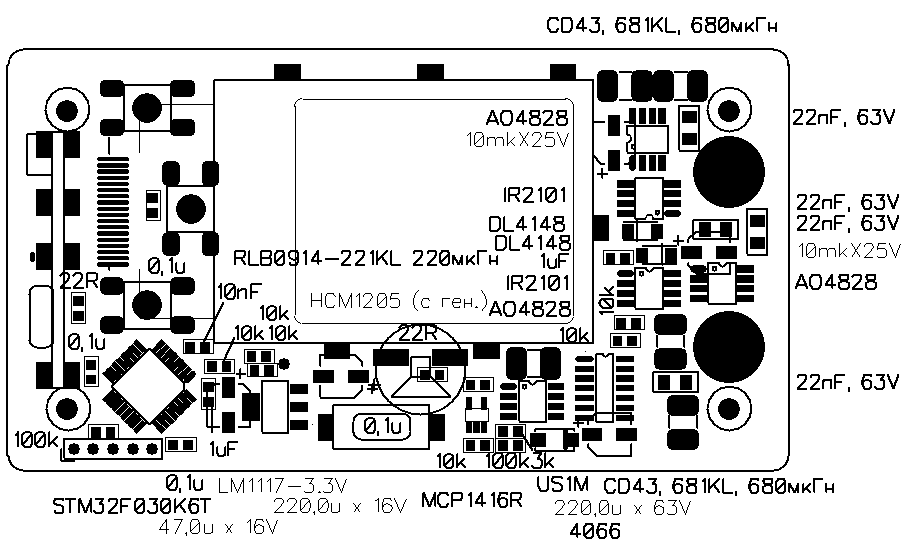

Монтаж печатной платы нужно вести в определенной последовательности. Сначала на плату монтируются все компоненты кроме дисплея, кнопок, бузера, модуля аккумулятора и выключателя.
Так как потенциал на проводниках платы достигает 50В, а переходные отверстия на плате хоть и имеют маленький диаметр, всего 0.4мм, даже закрытые маской, не имеют полной герметичности, поэтому возможен пробой, например при касании платы мокрыми пальцами. Для избежания такой ситуации, на данном этапе монтажа, верхний слой платы следует покрыть лаком Plastik 71 из распылителя. После высыхания лака на плату монтируются кнопки. Кнопки запаиваются снизу платы, толкателями через плату наверх. Выводы у них нужно выгнуть в обратную сторону, к плате.
Далее дисплей. После его запайки желательно прошить прибор и включить (питание от программатора), чтобы убедиться в работоспособности. Прошить можно недорогим программатором ST-Link V2. Контакты разъема программирования не имеют отверстий, поэтому для надежного подключения программатора лучше всего использовать специализированные пружинные контакты, которые можно купить на алиэкспрес, но можно обойтись и обычными штырьками PLS. После того, как убедились в работоспособности дисплея, его можно приклеить на плату. Для этого нужно на нижнем слое платы, по самым краям выреза под дисплей, приклеить четыре полоски узкого двухстороннего скотча. Затем аккуратно приклеить на него дисплей так, чтобы видимая область оказалась точно посередине выреза.
Далее запаиваются бузер и выключатель. Движок включателя должен торчать в прорези платы наверх и свободно перемещаться. К контактам припаиваются провода. Следующим запаивается модуль заряда аккумулятора. Разъем microUSB должен располагаться точно на против прорези. Модуль запаивается к контактным площадкам с обоих сторон. Может потребоваться чуть обработать надфилем край платы модуля, который прилегает к основной печатной плате.

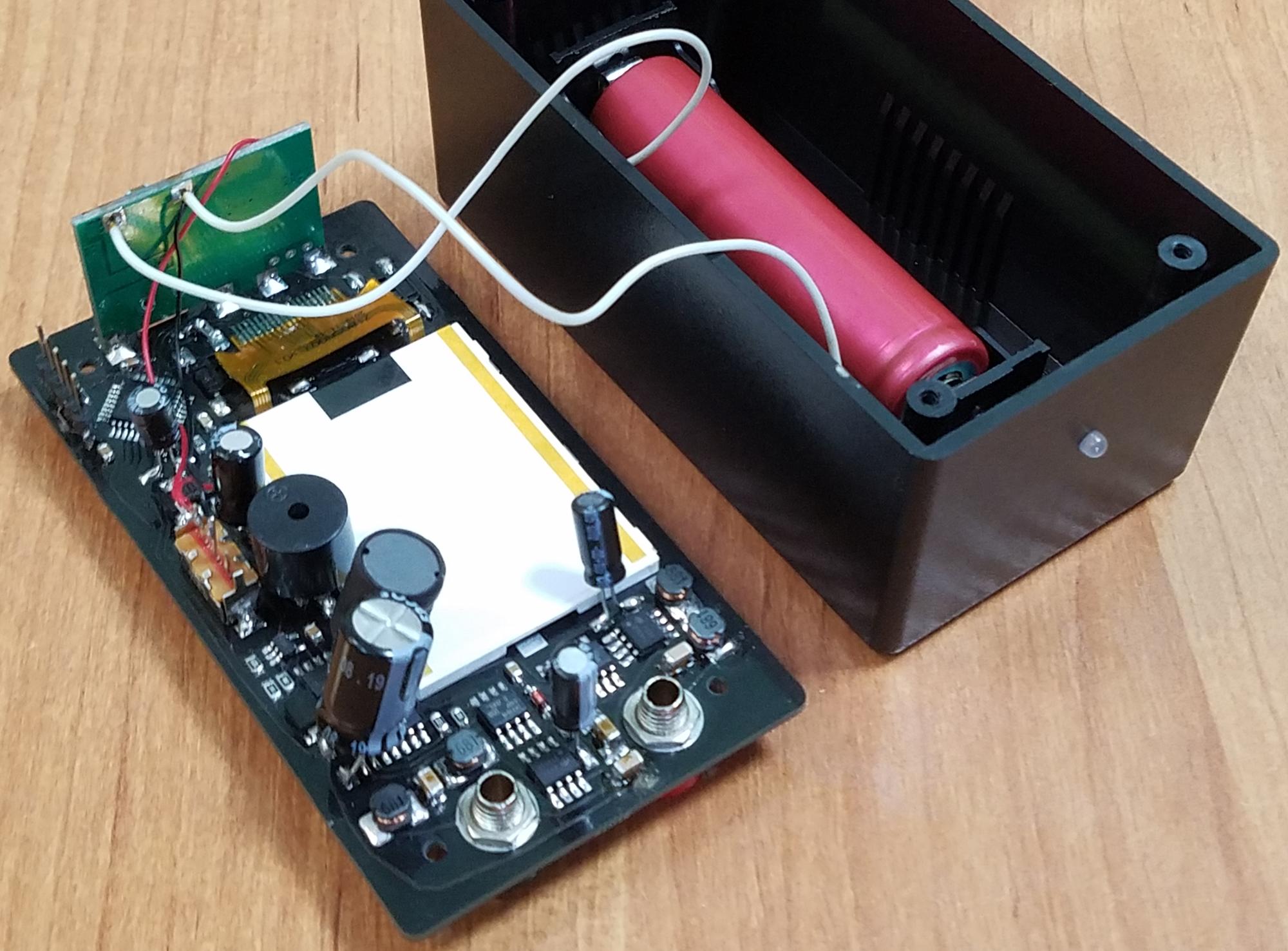

На модуле заряда имеются светодиоды процесса (красный) и окончания (зеленый) заряда, чтобы было видно их свечение, нужно на против них в боковой части корпуса просверлить отверстие диаметром 3мм, вставить туда прозрачный светодиод с обкусанными ногами и зафиксировать его там каплей термоклея. Это единственная механическая операция обработки корпуса. Отсек аккумулятора нужно приклеить двухсторонним скотчем на дно корпуса так, чтобы он не мешал другим компонентам.
После сборки необходимо все проверить, подать с лабораторного источника питание напряжением 4В, ток потребления при этом должен быть примерно 160мА (120мА с пригашенной подсветкой). Затем подключить к выходу нагрузку 280 Ом не менее 3Вт и включить непрерывном режим. При уровне 100% на нагрузке (ток примерно 100мА rms) должен присутствовать ровный синус размахом +-35В (26Vrms). При этом ток потребления должен быть не более 1.3А. Следует иметь ввиду, что элементы повышающего преобразователя на модуле заряда при токе более 1А начинают интенсивно греться, но в режиме обычного использования прибора, ток такого значения не достигает.
Часть компонентов легко находится на алиэкспрессе. Дисплей Z180SN007, SPI 18PIN 128*160 на контроллере ST7735S, применяется в тестере GM328A. Модуль заряда аккумулятора на микросхемах MT3608 и TC4056A:

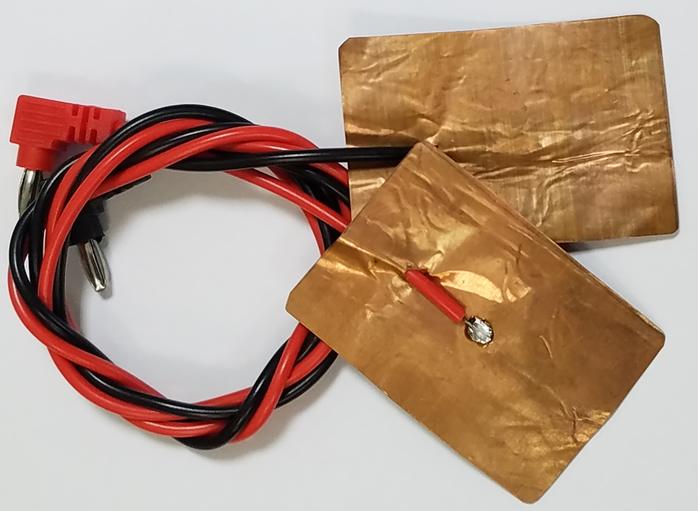

Выключатель движковый размером 12х5.5мм. Гнезда для монтажа на панель. Корпус G1032B. Тонкий, крепкий, узкий двухсторонний скотч применяется при ремонте смартфонов и продается в соответствующих магазинах. В качестве проводов для электродов использованы шнуры от недорогих щупов для мультиметров.
Предупреждение: внимательно ознакомьтесь с противопоказаниями и ограничениями использования такого рода приборов и процедур, все делаете на свой страх и риск.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DA1 | Линейный регулятор | AMS1117-3.3 | 1 | |||
| DA3 | Драйвер питания и MOSFET | MCP1416 | 1 | плата для MCP1416R | ||
| DA5, DA6 | Микросхема | IR2101 SO8 | 2 | |||
| DD1 | МК STM32 | STM32F030K6 | 1 | |||
| DD2 | Мультиплексор/демультиплексор | CD74HC4066 | 1 | SO-14 | ||
| VT6, VT8, VT9 | MOSFET-транзистор | AO4828 | 3 | |||
| VD5, VD6 | Выпрямительный диод | DL4148 | 2 | |||
| VD4 | Выпрямительный диод | US1M | 1 | |||
| BZ1 | Бузер | HCM1205 | 1 | |||
| C10,16 | Конденсатор 0805 | 1 мкф | 2 | |||
| C11 | Конденсатор 0805 | 10 нф | 1 | |||
| C6,8,9,19 | Конденсатор 0805 | 100 нф | 4 | |||
| C17,18,21,22 | Конденсатор 1206 | 22 нф. 100В | 4 | |||
| C12 | Электролитический конденсатор | 220мкф.63В | 1 | |||
| C15,20 | Электролитический конденсатор | 10мкф.25В | 2 | |||
| C5 | Электролитический конденсатор | 220мкф.16В | 1 | |||
| C7 | Электролитический конденсатор | 47мкф.16В | 1 | |||
| L2 | Дроссель | RLB0914. 220мкГн | 1 | |||
| L3-L6 | Дроссель | CD43. 680мкГн | 4 | |||
| HG1 | LCD-дисплей | Z180SN007 | 1 | |||
| R13 | Резистор 0805 | 3к | 1 | |||
| R7,12 | Резистор 0805 | 100к | 2 | |||
| R6,8,10,11,15,16 | Резистор 0805 | 10к | 6 | |||
| R14,17 | Резистор 0805 | 22 Ома | 2 | |||
| S1,2,3 | Кнопка тактовая | шток 7мм | 3 | |||
| M1,2 | Гнездо | BP-313 | 2 | |||
| B1 | Держатель для аккумулятора | 1 х 18650 | 1 | |||
