Конструкторам люстры Чижевского, начинающим изобретателям вечных двигателей и просто любителям пофитонить.
Блок питания изготовлен и собран в трех корпусах:
- умножитель напряжения с ТВС-110ПЦ15;
- питание +300В с реле времени; +24В питание цепей управления;
- преобразователь DC/AC с регулируемой частотой и скважностью.
1) Высоковольтная часть

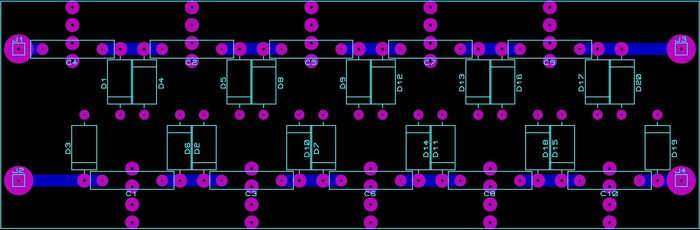

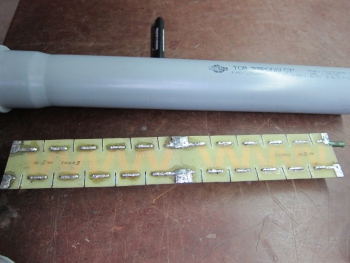

По схеме обычного умножителя напряжения. Применяются советские диоды 2Ц110Г и конденсаторы 10nF 6,3kV.
На выходе умножителя — резистор на пару МОм.

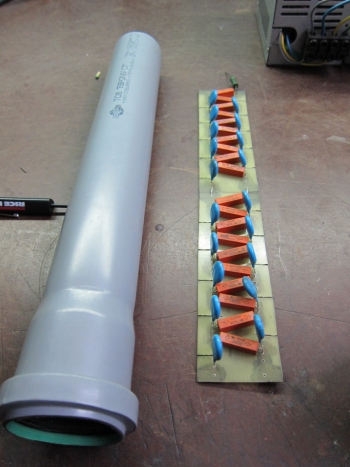

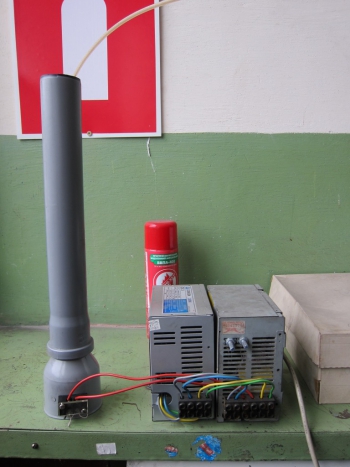

Конструктивно хорошо получается собрать в пятидесятке водопроводной трубе.
(рисунок из интернета)

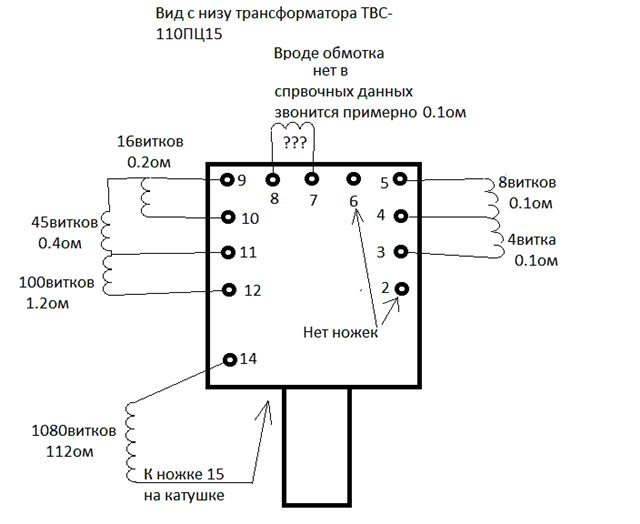

Первичку ТВС подключаем к 9 и 12 ноге.

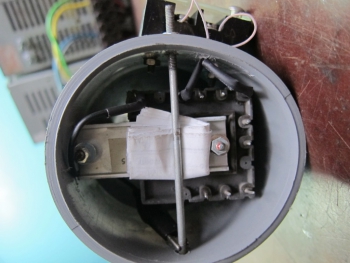

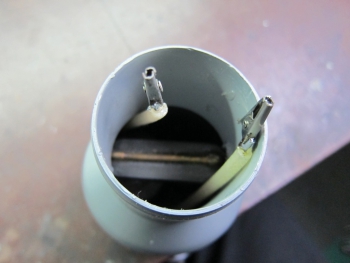

ТВС залезает в переходник 50/75.
ВВ выход ТВС к умножителю подключил на крокодилах для легкой разборки.

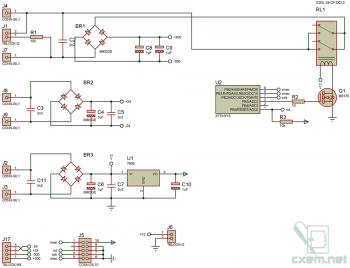

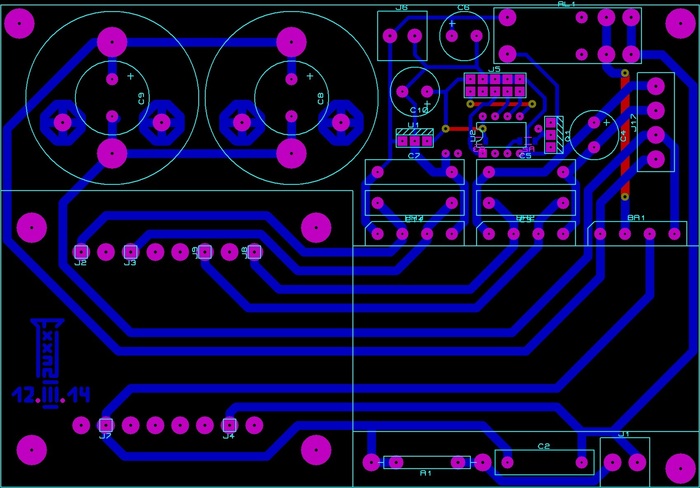

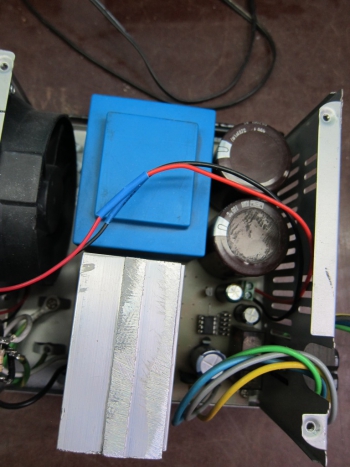

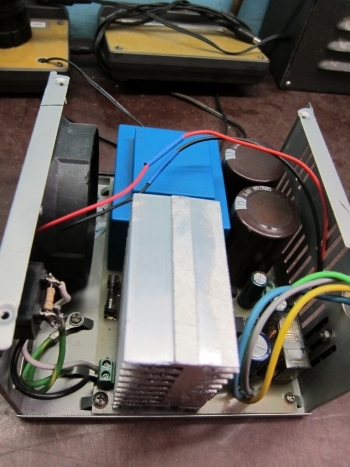

2) Питание
J1 — входная колодка питания 220V;
J4, J7 — первичка трансформатора;
J8-J9, J2-J3 — вторички трансформатора. Для получения питания +24V (управляющее напряжение) и +5V (питание контроллера).
J6 — питание кулера.
J17 — колодка выходных напряжений.
R1 — предохранитель

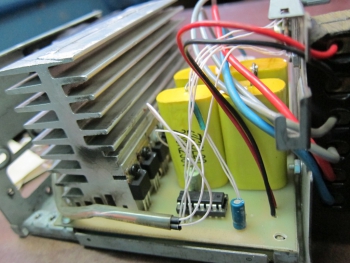

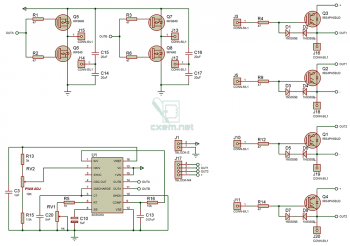

3) Преобразователь напряжения
Самой жизнеспособной оказалась схема на GDT (gate drive transformator). Перепалил кучу драйверов, оптронов, пул/пушей. На килогерцовых частотах и помехах от высокого напряжения не выдерживают p-n переходы.
Статей об управлении затворами полевиков много. Из личного опыта скажу так:
- запирать нужно отрицательным напряжением;
- следить за фронтами;
- не городить огород деталей вокруг затвора;
- дорожек в затворе, как можно меньше, без острых углов;
- низкоомное управление затворами.
- не жалеть, детали выбирать с удвоенным запасом по мощности.

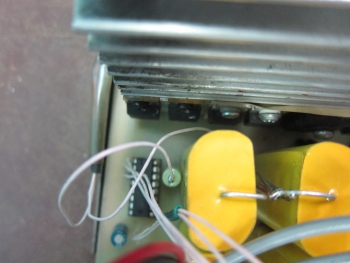

Управление собрано на SG3525A, похожа на TL494, но лучше по мощности. Два переменных резистора для регулировки частоты и скважности. Выход идет на два полумоста, которые качают первички двух GDT (J14-J15, J12-J13). Вторички управляют затворами уже силовых IGBT.

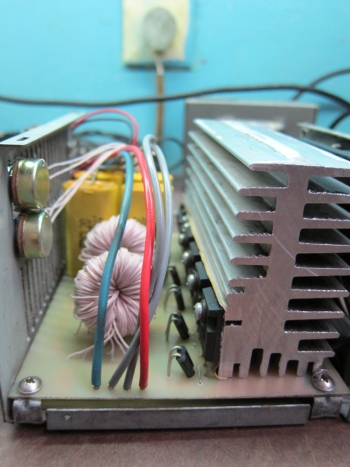

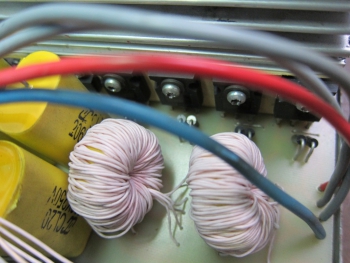

GDT мотается тремя парами проводов (у меня МГТФ, первоначально были от UTP витые пары). Все в одну сторону. У первички пара соединена параллельно, у вторичек — последовательно. Для удвоения напряжения.
В заключении
Хочу отметить важность правильного монтажа, теплоотвода на радиаторы и обдува. Не экономьте на мощности трансформаторов и емкости конденсаторов.
Кто боится подключать ТВС к высокому напряжению, схема позволяет преобразовывать любое поданное постоянное напряжение. Для начала можно попробовать вместо 300V подать от аккумуляторов 24V.

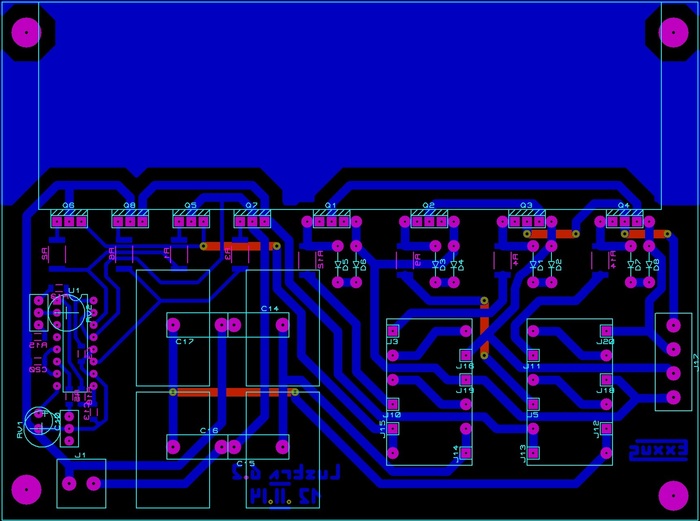

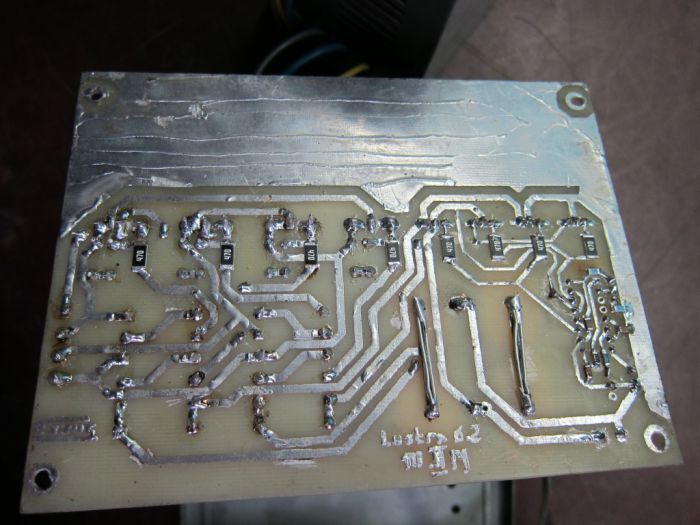

ЛУТ. Передавить утюгом плату под корпус АТХ по началу вызвало определенные трудности, потом приспособился. В последнее время перешел на ламинаторную машинку и специальную бумагу (как второй слой от наклеек). Получается намного проще и красивее.
Да прибудет с Вами сила и заземлите холодный конец.
