Для снижения содержания в воздухе болезнетворных бактерий необходимо производить регулярное проветривание и дезинфекцию помещения путем периодического кварцевания специальной лампой.
Проветривание не всегда удобно из-за сквозняков и невозможности освободить помещение от персонала, а кварцевая лампа при работе отрицательно действует на глаза мощным излучением инфракрасного спектра излучения.

Неудобная конструкция стационарных устройств не позволяет использовать такие установки в полевых условиях и при чрезвычайных ситуациях. Применение малогабаритных кварцевых ламп от факсимильных аппаратов позволило разработать лёгкое, экономичное устройство с возможностью подключения как в стационаре, так и в полевых условиях с питанием от электросети или от аккумулятора автомобиля.

Регулировка мощности излучения лампы позволяет выбрать оптимальный вариант в зависимости от окружающих условий и снизить расход электроэнергии батареи аккумулятора. В приборе отсутствует ручной запуск, зажигание лампы происходит автоматически при подачи напряжения питания.

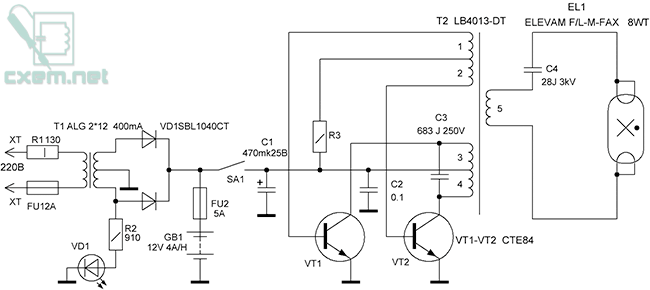

Схема устройства кварцевателя позволяет использовать лампы с перегоревшими нитями накалов. Температурный режим радиоэлементов схемы не требует установки громоздких радиаторов охлаждения.
 Преобразователи напряжения применяются в тех случаях, когда для питания нагрузок требуются напряжения более высокие по сравнению с напряжением источника питания. Для питания маломощных устройств используются транзисторные преобразователи постоянного напряжения. Преобразователь состоит из генератора, выходное напряжение которого имеет прямоугольную форму, сетевого блока питания или аккумулятора. В преобразователе используется двухтактная схема генератора с трансформаторной связью, транзисторы включены с общим эмиттером.

Если трансформатор преобразователя собирается на магнитопроводе из трансформаторной стали, частота преобразования выбирается в 1-3 кгц при мощности до 100 ватт,и 300-400 гц при больших мощностях. При использовании ферритового сердечника трансформатора преобразователя частота может быть повышена до 5-10 кГц.

Габаритная мощность трансформатора равна P=1,3U I ватт.
Количество витков половины коллекторной обмотки Wk =0,25 *10000 (U1-0,5)/ fBS
B-индукция, S-площадь сечения стержня.
Количество витков половины базовой обмотки Wb=Wk 4/ U1-0,5
Количество витков выходной обмотки Wv = Wk* U2/U1.
Диаметр провода обмоток d=0,6/I
I-ток обмоток
Сопротивление резистора смещения тока базы транзисторов R3= 4/ 1,4 I б.
Данные преобразователя
Мощность трансформатора 12 ватт. Обмотка коллектора 20*2 витков 0,2 мм.
Обмотка базы 4 *2 витка 0,2мм.
Вторичная обмотка при 600 вольт 1200 витков 0,06мм.

№	Наименование	Тип	Замена	Примечание
Т1	Трансформатор	ALG2*12	ТПП,ТН	20 Ватт
VT1	Транзистор NPN	CTE84	По таблице
R1	МЛТ-1 130 Ом	С2-29
R2-R3	Резистор	МЛТ -0,25	С2-29
VD1	Диодный мост	SBL1040CT	2* Д226Б	250мА
Т2	Трансформатор ВЧ	LB4013 -DT	ATX



Транзистор	Uкэ	Iк	Рватт	H 21э	Корпус	Примечание
2SC3153	800	6	100	10	TO-3PB	Без радиатора
2SC3460	800	6	100	10	TO-3PB
2SC3486	800	6	120	5	TO-3PB
2SC3552	800	12	150	2	TO-3PB
2SC3688	800	10	150	5	TO-3PB
2SC3996	800	15	180	5	TO-3PBL
2SD1402	800	5	120	5	TO-3PB
2SD3997	800	20	250	5	TO-3PBL
2SD4111	700	10	150	6	TOP-3L

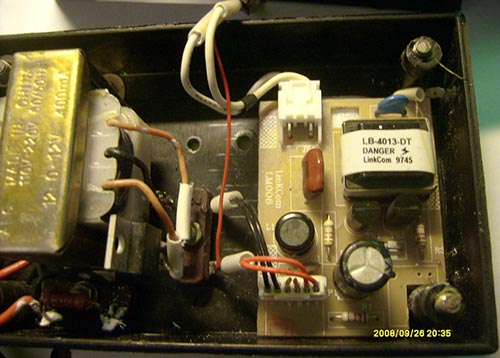

Электронная схема выполнена в печатном монтаже и собрана в пластмассовом корпусе, ультрафиолетовая или кварцевая лампа от принтера закреплена в светильнике.
