Озонатор воздуха на двух транзисторах

Пришла на этой неделе идея сделать себе озонатор воздуха.Как известно озон — сильный  окислитель и антисептик.А у меня в комнате все стены с северной стороны просто заросли плесенью.А это очень вредно для здоровья, а химия против плесени как то не очень помогла, да и она тоже вредна.

Поискал в интернет магазинах озонаторы воздуха и ужаснулся ценами на них. И решил сделать озонатор своими руками.Разобрал старый телевизор, взял нужное и приступил к работе.

Было решено сделать схему как можно проще. Пошарил в интернете и нашел пару схем.Они мне не подходили,то не рабочие,то были сложные,пустая трата времени.И тут мне пришло в голову собрать простой мультивибратор на двух транзисторах и в нагрузку поставить трансформатор строчной развертки из телевизора.

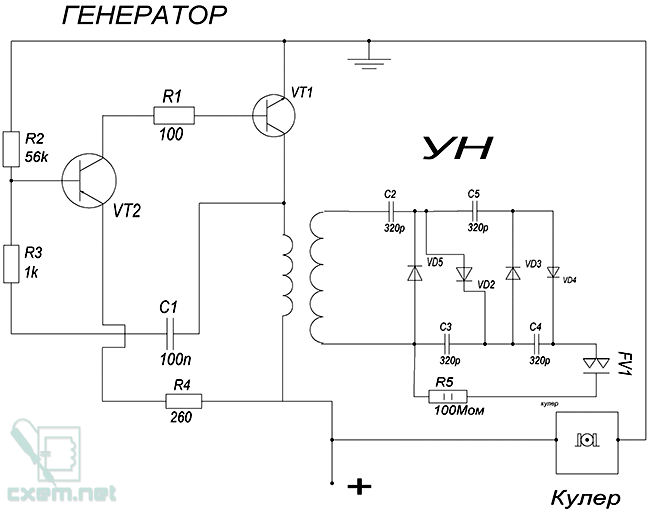

Схема озонатора воздуха на двух транзисторах

Через часик работы все получилось,озонатор работал 15 минут,потом сгорел транзистор.Но после размышлений я немного переделал схему,добавил в нее резистор на первый транзистор.Схема запустилась,я подрегулировал частоту, и озонатор заработал очень хорошо.

Эта схема — простой мультивибратор,который генерирует прямоугольные импульсы,резистор R4 ограничивает ток VT2,R2 и C1 — задают частоту. Элементы подобраны под частоту примерно 18кГц.

В принципе все элементы доступные и достать их трудности не составит.Так же озонатор будет работать спокойно и без УН,тогда можно просто излучатель FV1 прицепить к выходу трансформатора.Но тогда мощность немного упадет.

Используемые радиоэлементы:
1. Трансформатор строчной развертки (любой из советского телевизора(у меня ТВС-110пц15)
2. Умножитель напряжения(УН9/27 и т.д.)
3. Транзисторы КТ361 и КТ805
4. Резисторы 56К,1К,260, 100, 100МОм.
5. Конденсатор 100нФ*25В.

Если нет УН, можно сделать самому:
1. Высоковольтные диоды 7ГЕ350АФ или КЦ105Г и другие с обратным напряжением не менее 8 кВ.(VD1-4)
2. Конденсаторы на напряжение не менее 20 кВ(C2-4)

Все желательно залить парафином.

Транзисторы можно поменять на близкие по параметрам и VT1 — поставить на радиатор (со временем был замечен нагрев).

А теперь о конструкции:

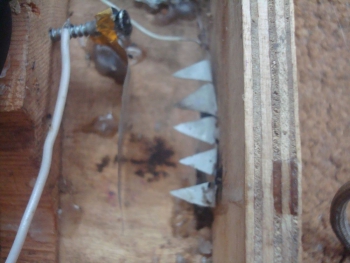

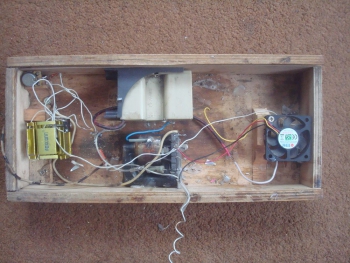

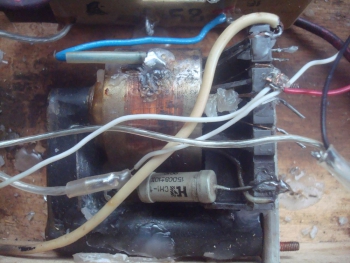

Конструкция может быть исполнена по вашему усмотрению. На фото видно вариант исполнения (я так сделал). У меня был подходящий корпус,и не забудьте сделать вырез для кулера. А излучатель- две пластины,одна плоская, вторая — с острыми углами. Отрегулировать так,чтоб между ними в темноте было фиолетовое свечение,но пробойной искры (белой и громкой) не возникало. Если есть трудности-поэкспериментируйте с излучателем,его можно сделать с жести.


Питание — 9-15 вольт 1-2А. Но схема работает и от 3 вольт,но слабо.Я питаю схему АКБ 12В,7,2А/Ч. Мне хватает на 24 часа беспрерывной работы. Монтаж выполнен навесным монтажом,так как деталей не много.

После сборки приятно пахнет озоном,но долго дышать ним нельзя! После озонирования проветрить комнату. Сеанс озонирования 20-30 минут. О влияние озона можно найти в интернете.

БУДЬТЕ ОСТОРОЖНЫ С ВЫСОКОВОЛЬТНОЙ ЧАСТИ СХЕМЫ!! СОБЛЮДАЙТЕ ТЕХНИКУ БЕЗОПАСНОСТИ! ТОК НА УН — СМЕРТЕЛЕН! После отключения питания — ток на конденсаторах есть еще приблизительно час!

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
VT1 Биполярный транзистор КТ805АМ 1
VT2 Биполярный транзистор КТ361А 1 С любым буквенным наминалом
R1 Резистор 100 Ом 1 1-2 Вт
R2 Резистор 56 кОм 1
R3 Резистор 1 кОм 1
R4 Резистор 260 Ом 1
R5 Резистор 100 МОм 1
Трансформатор ТВС110ПЦ16 или 15 1 С советского телевизоза
Умножитель напряжения УН9/27-1.3 1 С советского телевизора
Вентилятор 12 В 1 Любой компьютерный
Самодельный умножитель напряжения
VD2-VD5 Диод КЦ105Г 4 С напряжение до 8кВ. 7ГЕ350АФ
С2-4 Конденсатор 320 пФ 4 С напряжением до 20кВ
