Металлоискатель Volksturm-1 собран на отечественной элементарной базе. Дискриминация по стрелочному прибору или по тону звука.

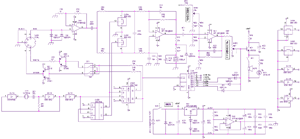

Рис.1. Принципиальная схема металлоискателя Volksturm-1
Описание металлоискателя Volksturm-1:
Дискриминация металла возможна по характеру звука и показаниям стрелочного прибора.
Детали:
Светодиод 4D1 — желательно повышенной яркости. Он нужен для:
— стадии настройки. При первом тестировании динамик не подключать!
— подводного варианта исполнения,
— «тихого поиска».
Настройка металлоискателя:
Для первичной настройки TX контура в резонанс запаять 2R3 номиналом не менее 100 кОм. Добившись резонанса — максимального размаха напряжения на обмотке TX — поставить 10-47 Ом.
Возможные замены:
2U1 — 4069, 1409
5U1 — КР142ЕН5 с любой буквой
2Q1-2Q4 — с любыми буквами
4Q1 — КТ829 с любой буквой
2C1 — 22-50 пФ, любой подстроечный

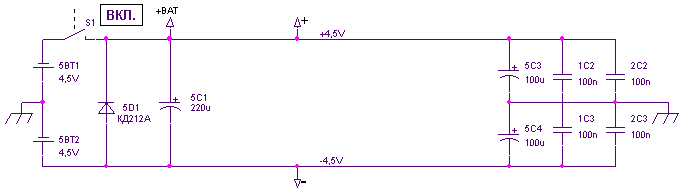

Рис.2. Вариант БП, при отсутствии КРЕНки
Примечание: при катушке — кольцо 25 см, каску ловит на глубине 80 см.
Статья взята с сайта http://www.md4u.ru
SEVZIRFO & MIKES & ZAK
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Рисунок 1. Принципиальная схема металлоискателя Volksturm-1. | |||||||
| 1U1 | Микросхема | К140УД1 | 1 | ||||
| 2U1 | Микросхема | К561ЛН2 | 1 | ||||
| 2U2 | Микросхема | К561ТМ2 | 1 | ||||
| 2U3 | Микросхема | К561КТ3 | 1 | ||||
| 2U4 | Микросхема | К176ИЕ1 | 1 | ||||
| 3U1, 4U1, 5U2 | Микросхема | КР140УД608 | 3 | ||||
| 5U1 | Линейный регулятор | КР142ЕН5В | 1 | ||||
| 2Q1, 2Q3 | Биполярный транзистор | КТ315А | 2 | ||||
| 2Q2, 2Q4 | Биполярный транзистор | КТ361А | 2 | ||||
| 4Q1 | Биполярный транзистор | КТ972Б | 1 | ||||
| 1D1, 1D2, 2D1-2D3, 3D1, 5D1-5D3 | Диод | КД522А | 9 | ||||
| 1С1 | Конденсатор | 0.22 мкФ | 1 | ||||
| 1С2, 1С3, 2С2, 2С3, 4С2 | Конденсатор | 0.1 мкФ | 5 | ||||
| 2С1 | Конденсатор | 27 пФ | 1 | ||||
| 3С1 | Конденсатор | 0.47 мкФ | 1 | ||||
| 3С2, 3С3 | Конденсатор | 0.01 мкФ | 2 | ||||
| 3С4 | Электролитический конденсатор | 4.7 мкФ | 1 | ||||
| 4С1 | Конденсатор | 1 мкФ | 1 | ||||
| 4С3 | Электролитический конденсатор | 47 мкФ | 1 | ||||
| 5С1, 5С2 | Электролитический конденсатор | 220 мкФ | 2 | ||||
| 5С3, 5С4 | Электролитический конденсатор | 100 мкФ | 2 | ||||
| 1R1, 4R5 | Резистор | 1 кОм | 2 | ||||
| 1R2 | Резистор | 33 кОм | 1 | ||||
| 2R1 | Резистор | 2 МОм | 1 | ||||
| 2R3 | Резистор | 22 Ом | 1 | ||||
| 2R4, 2R5, 4R2, 4R7 | Резистор | 10 кОм | 4 | ||||
| 3R1, 3R2 | Резистор | 56 кОм | 2 | ||||
| 3R3, 3R4, 4R6, 5R1, 5R2 | Резистор | 100 кОм | 5 | ||||
| 3R5, 3R6 | Резистор | 1.2 МОм | 2 | ||||
| 3R7 | Резистор | 22 кОм | 1 | ||||
| 3R8 | Резистор | 5.1 кОм | 1 | ||||
| 4VR1 | Переменный резистор | 33 кОм | 1 | ||||
| 4VR2, 5S1 | Переменный резистор спаренный с выключателем | 4.7 кОм | 1 | ||||
| 4R1 | Резистор | 150 кОм | 1 | ||||
| 4R3 | Резистор | 220 кОм | 1 | ||||
| 4R4 | Резистор | 51 кОм | 1 | ||||
| 4R8 | Резистор | 20 Ом | 1 | ||||
| 4R9 | Резистор | 750 Ом | 1 | ||||
| 1JR1 COIL | Разьем для подключения приемо-передающих катушек. | 1 | |||||
| 2Y1 | Кварцевый резонатор | 32768 Гц | 1 | Часовой кварц | |||
| 2S1, SW | Переключатель | 1 | |||||
| 3М1 | Микроамперметр | 100 мкА | 1 | ||||
| 4D1 | Светодиод | 1 | |||||
| 4S1 | Выключатель звука | 1 | |||||
| 4SP1 | Динамик | 1 | |||||
| 5ВТ1 | Батарея питания | 4.5 В | 2 | ||||
| Рисунок 2. Вариант БП, при отсутствии КРЕНки. | |||||||
| 5D1 | Диод | КД212А | 1 | ||||
| 1С2, 1С3, 2С2, 2С3 | Конденсатор | 0.1 мкФ | 4 | ||||
| 5С1 | Электролитический конденсатор | 220 мкФ | 1 | ||||
| 5С3, 5С4 | Электролитический конденсатор | 100 мкФ | 2 | ||||
| 5ВТ1, 5ВТ2 | Батарея питания | 4.5 В | 2 | ||||
| S1 | Выключатель спаренный с регулятором громкости | 1 | |||||
