Программатор представляет собой устройство, выполненное на печатной плате и подключаемое через параллельный порт к компьютеру типа IBM PC. Программирование осуществляется специальной управляющей программой. Программа реализована как приложение для WIN95WIN98.
Программатор может осуществлять запись следующих видов микросхем: 27C16(К573РФ5), 27C32, 27C64(К573РФ4), 27C128, 27C256(К573РФ8), 27C512.
Настройка на тип микросхемы осуществляется переключателями, находящимися на программаторе, а также в программе.
Описание программы
Программа написана на DELPHI3. Запись и чтение регистров LPT написаны с помощью ассемблерных вставок, поэтому под WINNT и WIN2000 программа работать не будет. Необходимые интервалы времени для установления и удержания стробов задаются выполнением определённого количества пустых циклов.
Ниже представлен внешний вид управляющей программы.

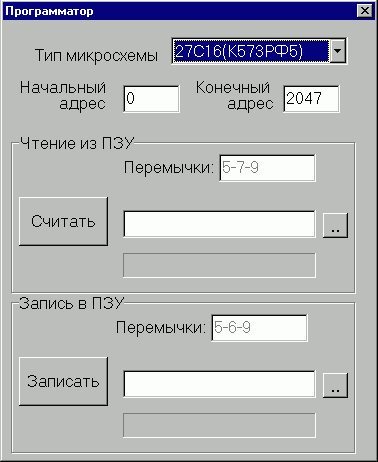

Рис.1. Внешний вид управляющей программы
Файл для записи в ПЗУ должен быть в готовом двоичном формате. Запись начинается с адреса, установленного в поле «Начальный адрес», и заканчивается либо по окончании файла либо когда значение адреса превысит значение, установленное в поле «Конечный адрес».
Порядок программирования.
1. Запустить управляющую программу;
2. Выбрать в программе тип микросхемы из списка;
3. Выбрать файл для записи в ПЗУ;
4. Установить переключатели на плате в соответтствии с типом микросхемы;
5. Установить записываемую микросхему;
6. Подать на программатор напряжение питания и программирования;
7. Произвести запись.
Описание устройства.
Принципиальная схема программатора.
Управление программатором осуществляется через LPT порт, который состоит из трёх регистров:
Регистр данных. D_LPT0-D_LPT7. Через этот регистр передаются данные;
Управляющий регистр. -STROBE, -AUTOFD, -INIT, -SLCTIN. Сигналы этого регистра управляют передачей данных;
Входной регистр. Через входной регистр принимаются данные из ПЗУ. Для приёма используются четыре разряда этого регистра — -ERROR, SLCT, PE, -ACK.
DD1, DD2 (555ИР22) — адресные регистры
Регистры DD1, DD2 предназначены для установки адреса ПЗУ. DD1 устанавливает младшие разряды адреса, DD2 — старшие. Запись в эти регистры происходит через шину данных LPT по переднему фронту управляющих стробов -AUTOFD и -INIT соответственно.
DD3 (555ИР22) — регистр управляющих сигналов
Регистр DD3 предназначен для выработки стробов, управляющих работой ПЗУ и шиной данных ( см. таблицу).
| Адрес | Название | Функция строба |
| 0 | Не используется | — |
| 1 | Не используется | — |
| 2 | -PGM | Запись в ПЗУ |
| 3 | OUT | Подключение DD5 к ПЗУ |
| 4 | -CS_ROM | Запись в ПЗУ или выбор кристалла |
| 5 | -OE_ROM | Установка ПЗУ на запись/чтение данных |
| 6 | INLOW_STR | Подключение DD4.1 к LPT |
| 7 | INHIGH_STR | Подключение DD4.2 к LPT |
Запись управляющего слова в регистр происходит через шину данных LPT по переднему фронту управляющего строба -SLCTIN.
DD4 (555АП5) — приёмный буфер
DD4 — два 4-х разрядных буфера, через которые принимаются данные из ПЗУ в IBM PC. Один принимает младшие 4 разряда данных другой — старшие. Такое разделение сделано из-за того, что LPT имеет только 5 входных линий. Подключение буферов к входам LPT осуществляется стробами inlow_str и inhigh_str управляющего регистра DD3 (см. таблицу).
| inlow_str | inhigh_str | LPT |
| 0 | 0 | Запрещенное состояние |
| 0 | 1 | D0-D3 |
| 1 | 0 | D4-D7 |
| 1 | 1 | Не определено |
DD5 (555ИР22) — регистр данных для записи
DD5 — 8-ми разрядный регистр данных. Этот регистр устанавливает данные для записи в ПЗУ. Запись данных в него осуществляется через шину данных LPT по переднему фронту управляющего сигнала -STROBE. Состояние выходных сигналов этого регистра зависит от строба OUT управляющего регистра DD3. При OUT=0 данные из регистра выводятся на шину данных ПЗУ, при OUT=1 выходы регистра находятся в высокоомном состоянии.
Конструкция устройства
Для установки микросхем на программаторе предусмотрено два посадочных места. Одно для микросхем ПЗУ, другое для микроконтроллеров МК51 (программирование микроконтроллеров не было до конца отработано, поэтому в управляющей программе нет этого типа микросхем). В качестве посадочных колодок были использованы обычные DIP-панели.
Напряжения питания и программирования подаются на разъём P2. Напряжение программирования следует устанавливать по техническим требованиям для каждого типа микросхем.
Warning: Так как настройка на тип микросхем осуществляется переключателями, то включение устройства можно производить только после установки микросхемы и соответствующей настройке переключателей.
Вы можете загрузить следующие файлы, относящиеся к проекту:
prog_sch.zip — архив электрической схемы в формате ACCEL P-CAD V15
prog_pcb.zip — архив чертежа печатной платы в формате ACCEL P-CAD V15
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| DD1-DD3, DD5 | Микросхема | 555ИР2 | 4 | |||
| DD4 | Микросхема | 555АП5 | 1 | |||
| DD6 | Микросхема | 1 | ||||
| DD7 | Микроконтроллер | 1 | ||||
| С1, С2 | Конденсатор | 33 пФ | 2 | |||
| С3 | Электролитический конденсатор | 10 мкФ | 1 | |||
| R1 | Резистор | 1 кОм | 1 | |||
| ZQ1 | Кварцевый резонатор | 6 МГц | 1 | |||
| P1 | Панель под микросхему | DIP-26 | 1 | |||
| Р2 | Разьем для подключения питания | 1 | ||||
| S1 | Блок выключателей | 12 выключателей | 1 | |||
