Многие, свои первые шаги в радиолюбительстве начинают с разных мигалок и моргалок, и данная схема не исключение. Начинающие часто боятся микросхем, поэтому данная схема полностью выполнена на транзисторах, резисторах и конденсаторах.

Работоспособность схемы проверена неоднократно.
Схема представляет собой 3 мультивибратора, где главный переключает дополнительные два. Скорость их переключения зависит от С1 и С2, частота мигания светодиодов от С3, С4, С5 и С6. Для электролитических конденсаторов, плюс соединяется с коллектором транзистора.

Ёмкостями конденсаторов можно играться, экспериментируя с частотой.

Мощность всех резисторов 0.5 Вт, напряжение конденсаторов не менее 6 вольт.

Вместо КТ315 можно поставить: КТ801, КТ802, КТ805 и другие NPN транзисторы с коэффициентом усиления более 30. Можно использовать и PNP-транзисторы, но тогда надо поменять полярность питания, и соответственно перевернуть конденсаторы и светодиоды.

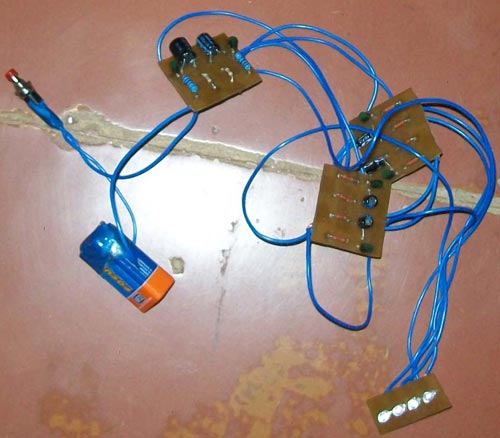

Прилагаемый файл печатной платы содержит 2 платы. Плата «Аппараты» — это плата мультивибратора, она делается в тройном экземпляре, для трёх мультивибраторов соответственно. Плата «Свет.панель» предназначена для установки светодиодов.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1-VT6	Биполярный транзистор	КТ315Б	6
С1, С2	Электролитический конденсатор	470 мкФ	2
С4-С6	Электролитический конденсатор	47 мкФ	4
R1, R3, R12	Резистор	1 кОм	3
R2, R14	Резистор	47 Ом	2
R5, R7, R9, R11	Резистор	22 кОм	4
R13, R15-R17	Резистор	240 Ом	4
HL1-HL4	Светодиод		4
	Батарея питания	9 В	1
