Ночной сверчок используется для подшучивания над своими друзьями. После установки батарейки устройство следует спрятать в комнате, где будет спать предполагаемая жертва. Пока светло, схема бездействует. После выключения света она начинает время от времени издавать короткие раздражающие скрипы. Эти звуки имеют частоту и продолжительность, подобранные так, что их источник трудно обнаружить в темноте. Когда включается свет в комнате, раздражитель умолкает. После безуспешных поисков свет выключается и весь процесс повторяется снова.

Характеристики

• звуковой преобразователь — зуммер-генератор
• небольшие размеры
• низкое энергопотребление
• Источник питания 3 В (батарея CR2032 или CR2025).

Работа схемы

По сути схема (рис. 1) представляет собой простой генератор, в котором конденсатор С1 периодически заряжается от источника питания через R5 и разряжается транзистором Т4. Время цикла этого генератора определяется емкостью С1 и сопротивлением R5. Производство звуковых импульсов предполагает периодический разряд конденсатора С1 параллельно включенными элементами: резистором R6 и зуммером ВZ1. Открытие транзистора Т4 вызывает протекание тока через пьезозуммер с генератором и генерируется звуковой импульс. Этот звуковой импульс короткий из-за малой емкости С1 и наличия резистора R6 малого номинала. На первый взгляд странная схема с транзисторами Т2 и Т3 представляет собой схему триггера Шмитта.

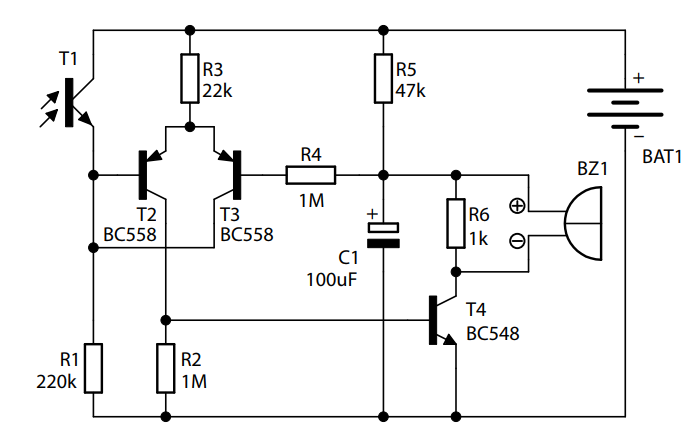

Рис. 1. Принципиальная схема ночного сверчка

Ток покоя не превышает примерно 13…14 микроампер. Однако в процессе работы среднее потребление тока также незначительно и составляет около 45 микроампер — после каждого звукового импульса ток снижается с 50 мкА до 30 мкА. Это означает, что одной небольшой литиевой батарейки хватит на тысячи часов работы этого очень экономичного устройства (если только его не уничтожит нервная жертва шутки).

Изготовление устройства

На рис. 2 представлена печатная плата ночного сверчка. При монтаже особое внимание обратите на пайки полюсных элементов: электролитического конденсатора, транзисторов и зуммера BZ. Более короткий конец фототранзистора Т1 следует впаять в отверстие, обозначенное С.

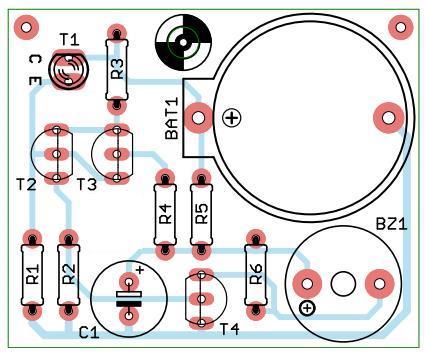

Рис. 2. Печатная плата ночного сверчка

После проверки правильности установки поместите литиевую батарею на 3 В плюсовой стороной вверх в холдер. Это может быть любая батарейка диаметром 20 мм, например CR2016, CR2025 или CR2032. Правильно собранная из исправных компонентов схема работает сразу . Для проверки схемы поместите ее в ящик стола — на несколько… десяток секунд — вы должны услышать не слишком громкие короткие скрипы. Не стоит переживать, что скрипы будут не очень громкими. Они и должны быть именно такими – ночью, в тихой и темной спальне, они будут отчетливо слышны и раздражать.
 Замечание: если снять наклейку с корпуса зуммера — звук будет громче.

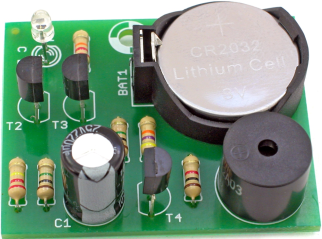

Общий вид устройства:

Источник публикации — инструкция по изготовлению ночного сверчка набора AVT739.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
Т1	фототранзистор		1
T2, T3	Биполярный транзистор	BC558	2
T4	Биполярный транзистор	BC548	1
R1	Резистор	220 кОм	1
R2, R4	Резистор	1 МОм	2
R3	Резистор	22 кОм	1
R5	Резистор	47 кОм	1
R6	Резистор	1 кОм	1
	Конденсатор	220 мкФ	1
