Этот усилитель можно встроить в любую маломощную аппаратуру с низковольтным питанием: приёмники, рации, слуховые аппараты и другая подобная аппаратура.

Технические характеристики:
Максимальная выходная мощность (Нагрузка 8Ом, 1кГц) = 0,3 Вт
Номинальное напряжение питания (0,3Вт, 8 Ом) = 3в
THD+N (при максимальной выходной мощности, 1кГц) = 1 – 1,5%

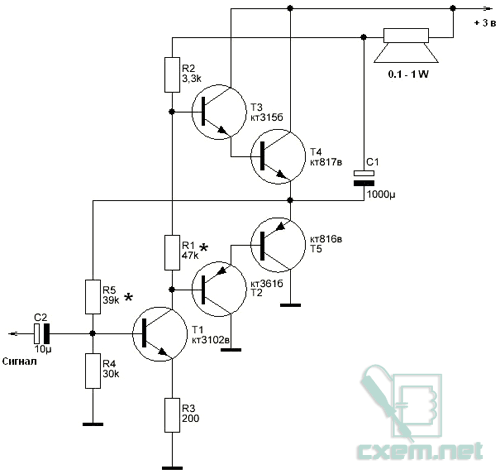

Принципиальная схема усилителя:

Устройство и принцип работы

Усилитель состоит из двух узлов: входной каскад на транзисторе Т1 и выходной двухтактный на транзисторах Т2 – Т5. Сигнал, усиленный транзистором Т1 поступает в нагрузку R1 и выходной каскад. Транзисторы выходного каскада образуют два так называемых «плеча» выходного каскада. Транзисторы в этих «плечах» разной структуры, что является обязательным условием для данного усилителя. Поскольку транзистор КТ315 открывается положительным, а КТ361 отрицательным напряжением, то и «плечи» выходного каскада образованные ими усиливают лишь ту полуволну сигнала, поступающего с транзистора Т1, которая «открывает» транзисторы образующие их. Получается так: Т3 и Т4 усиливают положительные полуволны сигнала, Т2 и Т5 отрицательные. В точке соединения эммитеров транзисторов Т4 и Т5 происходит объединение сигнала и его подача в нагрузку. Так как для данного усилителя характерны искажения типа ступенька, которые неизбежно появятся при работе данного усилителя, для их ослабления включается резистор R2. Этот резистор создаёт небольшое напряжение смещения на базах транзисторов и ослабляет искажения сигнала.

Данный усилитель требует тщательной настройки, а именно:
Подбором резистора R1 устанавливается начальный ток покоя транзисторов (ток протекающий через транзисторы при отсутствии сигнала). Подбором этого резистора необходимо установить ток покоя на уровне 5 — 7 мА.
Подбором сопротивления резистора R5 необходимо установить напряжение в точке соединения транзисторов выходного каскада равное половине питающего напряжения, то есть 1.5 В.

Возможные дополнения

Если то устройство к которому подключается усилитель не имеет регулятора тембра или сигнал снимаемый с него слаб, можно собрать предварительный усилитель.
Схема каскада.

Если в регуляторе тембра нет необходимости, то его можно исключить из схемы.
На резисторе R4 собран пассивный регулятор тембра ВЧ – НЧ одним резистором. Резистор R3 — регулятор громкости. Всё усиление сигнала ложится на транзистор. Пусть вас не смущает отсутствие конденсатора между резистором R3 и коллектором транзистора. Всё работает и так.

Используемые детали и возможная замена.

Номер	Тип	Возможная замена
Т1	КТ3102В	КТ3102 а – д, КТ312, 315, 316.
Т2	КТ361Б	КТ361 а – е.
Т3	КТ315Б	КТ315 а – е.
Т4	КТ817В	КТ815, 817 а – в.
Т5	КТ816В	КТ816, 814 а – в.

Данный усилитель собирался навесным монтажом, поэтому файла печатной платы нет. Хотя нарисовать печатку для этого усилителя совсем не сложно.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Усилитель
Т1	Биполярный транзистор	КТ3102В	1
Т2	Биполярный транзистор	КТ361Б	1
Т3	Биполярный транзистор	КТ315Б	1
Т4	Биполярный транзистор	КТ817В	1
Т5	Биполярный транзистор	КТ816В	1
C1	Электролитический конденсатор	1000 мкФ	1
C2	Электролитический конденсатор	10 мкФ	1
R1	Резистор	47 кОм	1
R2	Резистор	3.3 кОм	1
R3	Резистор	200 Ом	1
R4	Резистор	30 кОм	1
R5	Резистор	39 кОм	1
	Предварительный усилитель
VT1	Биполярный транзистор	КТ3102В	1
C1	Конденсатор	100 пФ	1
С2	Электролитический конденсатор	10 мкФ	1
C3	Конденсатор	1000 пФ	1
C4	Конденсатор	0.033 мкФ	1
C5	Электролитический конденсатор	100мкФ 10В	1
R1	Резистор	10-15 кОм	1
R2	Резистор	750 кОм	1
R3	Переменный резистор	10-15 кОм	1
R4	Переменный резистор	100 кОм	1
R5	Резистор	47 кОм	1
R6	Резистор	10 кОм	1
