Устройство отличается простой схемой и несложной конструкцией. Несмотря на использование трех интегральных микросхем, количество дискретных компонентов сведено к минимуму.

Схема представлена на рис. 1. Принцип работы очень прост.

Рис. 1 Принципиальная схема рулетки

В состоянии покоя конденсатор C3 разряжен, а транзистор T1 закрыт. Один из случайных светодиодов горит. После нажатия кнопки конденсатор C3 быстро заряжается через R1. Транзистор T1 открывается, и генератор, построенный на инверторах U1A и U1B, будет работать с очень необычной схемой управления на транзисторе T1. Конденсатор С3 будет постепенно разряжаться через потенциометр PR1,вследствии чего частота генератора будет уменьшаться вплоть до нуля.

Импульсы с генератора подсчитываются двоичным счетчиком U2 (CD4040). Используются его четыре выхода Q2,Q3,Q4 и Q5,которые соответствуют весовым номерам 1,2,4,8 соответственно. Эти выходы подключены на адресные входы U4. Микросхема U3 отвечает за отображение результатов на светодиодном круге. Микросхема 4067 это мультиплексор-демультиплексор. Здесь она выступает в роли демультиплексора и переключает один из 16 входов на выход путём подачи четырёхразрядного адресного кода на управляющие входы A,B,C,D. Простой пример: при A=1,B=1,D=1 горит 11 светодиод (1+2+8=11).

Ее работа разрешается подачей «0» на вход 15 (INH).
Пьезозуммер является как бы необязательным элементом, но его наличие увеличивает достоинства рулетки в ввиде характерного стрекотанья, как в настоящей рулетке.
Время розыгрыша регулируется подстроечником PR1,в то время как скорость вращения световой точки определяет PR2.

Изготовление устройства не должно вызвать больших затруднений. Расположение элементов показано на рис.2, а печатная плата в формате Sprint-Layout 6.0 находится в архиве.

Примечание: сами элементы на печатной плате на рис.2 имеют не разборчивые данные, однако на плате Sprint-Layout всё очень разборчиво.

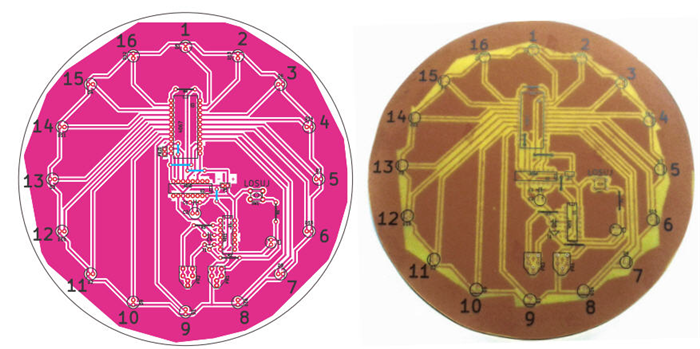

Рис. 2 Расположение элементв на печатной плате

Схема должна питаться от 12В. При таком напряжении схема работает абсолютно уверенно. При более низком напряжении питания работа устройства может вызывать проблемы.

Внешний вид платы:

Перевод с журнала Elektronika dla Wszystkich

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
U1	Вентиль	CD4011A	1
U2	Специальная логика	CD4040B	1
U3	Мультиплексор/демультиплексор	CD4067B	1
T1	Биполярный транзистор	BC547A	1
D1-D16	Светодиод		0	5
R1	Резистор	470 Ом	1
R2	Резистор	220 кОм	1
R3	Резистор	10 кОм	1
R4	Резистор	1 кОм	1
PR1	Подстроечный резистор	1 МОм	1
PR2	Подстроечный резистор	10 кОм	1
С1	Конденсатор	0.1 мкФ	1
С2	Конденсатор	100 мкФ 16В	1
С3	Конденсатор	100 мкФ 16 В	1
С4	Конденсатор	0.022 мкФ	1
Y1	пьезозуммер		1
SW1	Кнопка		1
