Откуда-то «в тумбочке» обнаружился извещатель СТЕКЛО-3 ИО329-4. Совсем не помню кто его принёс, но надо полагать, что принесли для «посмотреть». Но помню, что такого ещё не разбирал. Ну, что ж, значит пришло время посмотреть…

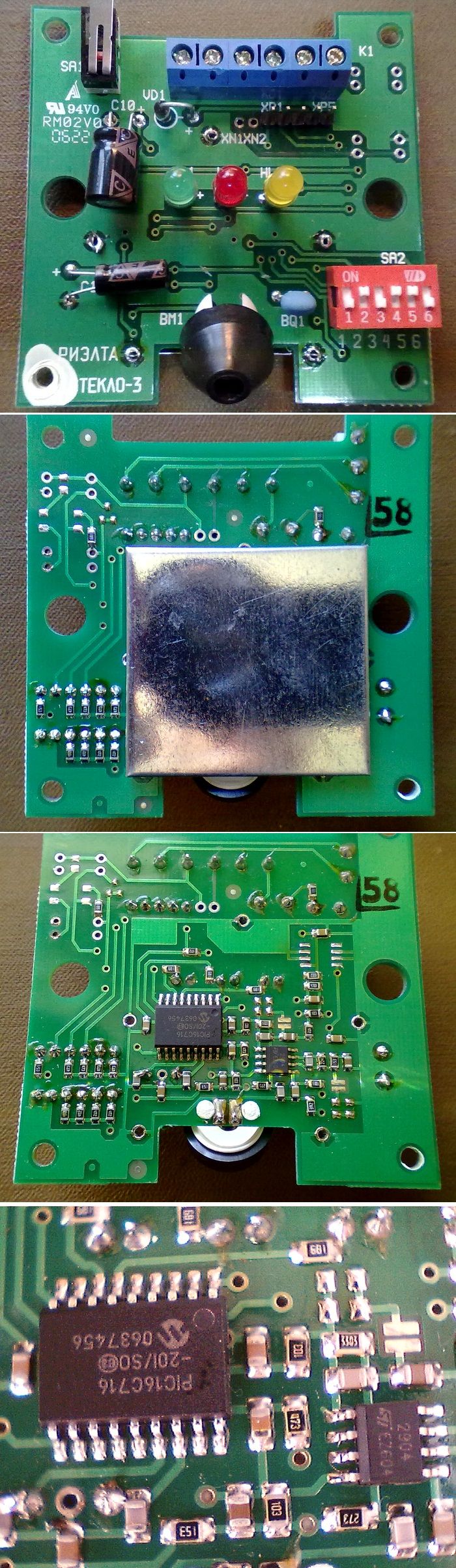

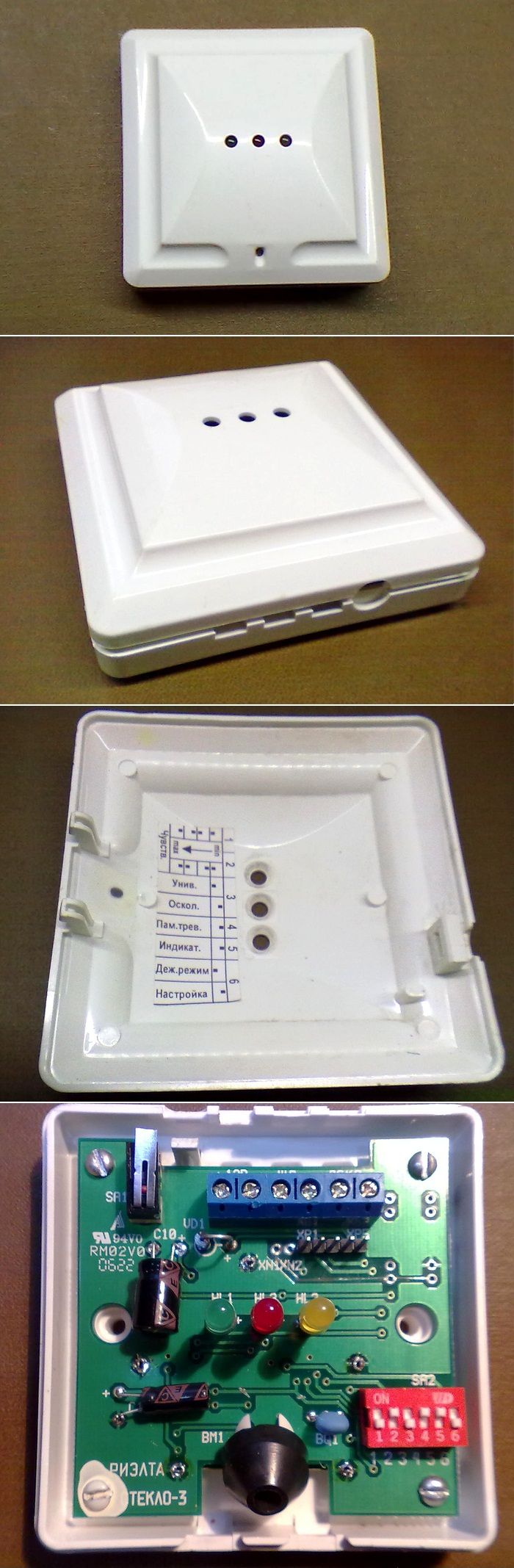

Сначала фото внешнего вида (рис.1) и платы (рис.2).

Рис.1

Рис.2

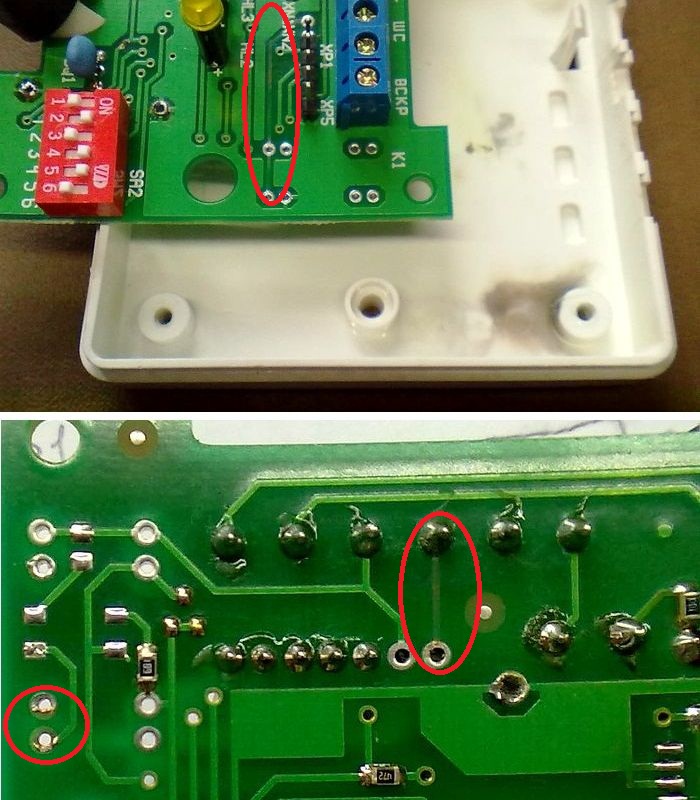

После вынимания платы из корпуса, на его дне видны следы копоти и при внимательном рассматривании платы становится понятно, что дорожки линии шлейфа сигнализации испарились (рис.3). Надо полагать, это последствия грозы или какого-то другого высоковольтного пробоя.

Рис.3

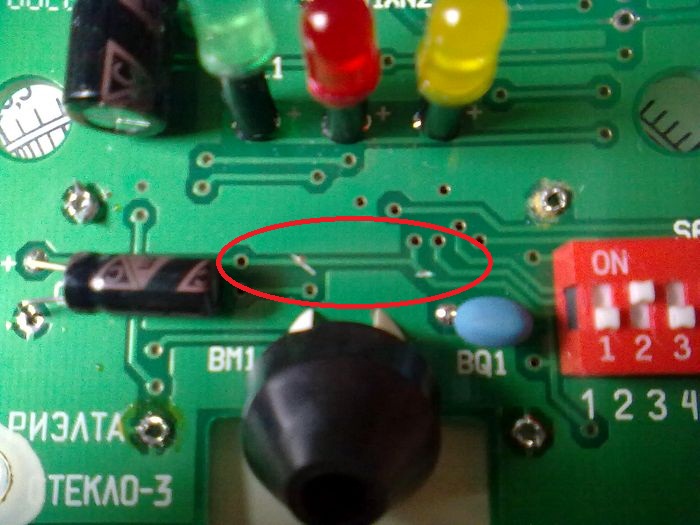

На плате со стороны установки выводных элементов видны два места пореза дорожек (рис.4). Также видно, что экранирующий кожух уже кто-то выпаивал и сейчас он просто вставлен выводами в отверстия. Но под ним ничего сгоревшего не видно и мест новых паек нет.

Рис.4

При выпаивании PIC-контроллера и прозвонке его выводов питания, тестер показал сопротивление менее 1 Ом. Надо полагать, на этом ремонт можно заканчивать. Осталось схему срисовать.

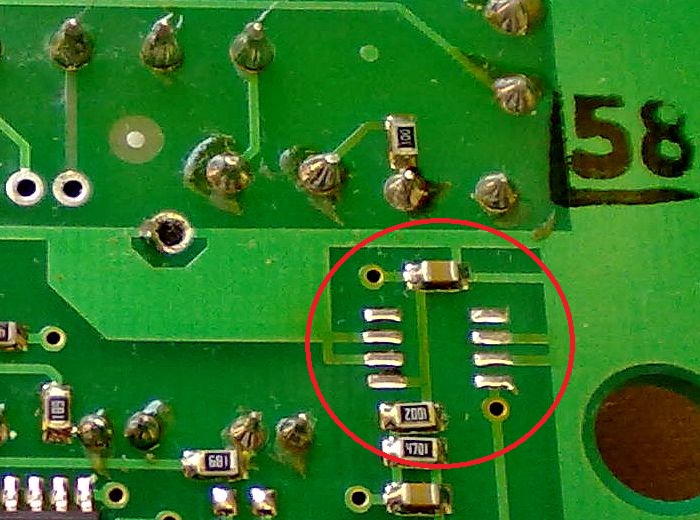

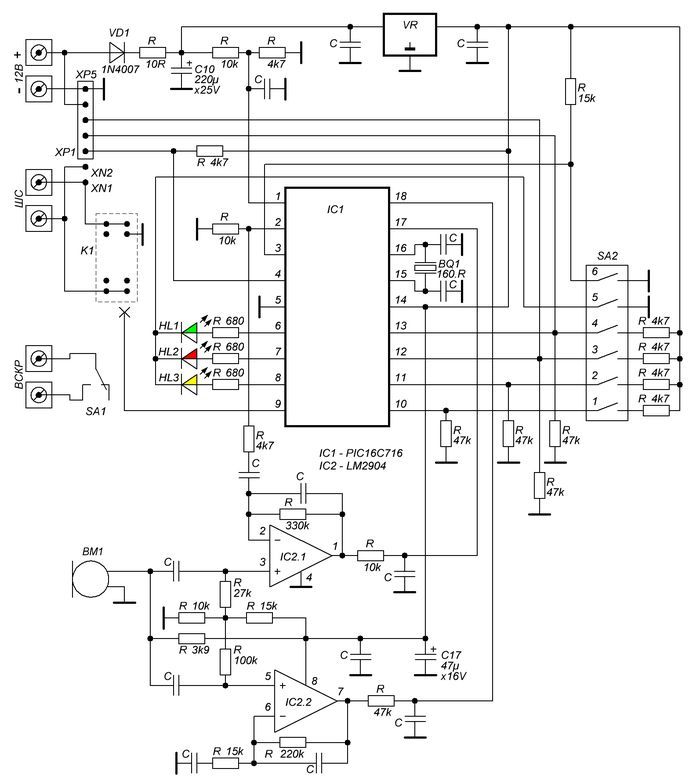

Но при срисовывании не удалось понять, как организовано питание PIC-контроллера и операционных усилителей – на плате отсутствует микросхема стабилизатора (рис.5). Контактные площадки залужены так ровно и аккуратно, как будто здесь ничего и не было. Никаких других элементов, способных как-то преобразовать или хотя бы «поделить» +12 В в +5В, не найдено. Но если установить стабилизатор типа 78L0х в смд-исполнении, то схема будет выглядеть как на рисунке 6. Кроме стабилизатора, на плате отсутствует реле и защитный диод (видно на рис.2).

Рис.5

Рис.6

На акустическом датчике BM1 никаких опознавательных знаков не видно. Все смд элементы не имеют порядковой маркировки на плате, поэтому перечень элементов составлять нет смысла.

В прикреплённых файлах находятся инструкция по установке и сопроводительная этикетка извещателя «Стекло-3».

Андрей Гольцов, r9o-11, г. Искитим
