Устройство, представленное здесь, помогает идентифицировать человека по известному ему коду. Код состоит из четырех различных цифр, которые надо одновременно нажать на клавиатуре. Если нажаты не все клавиши кода, либо нажаты лишние клавиши, открытие замка не происходит. При открытие возникает логическая 1 на 11 ноге IC1, в остальное время там логический 0.
Рассмотрим подробнее работу схемы. IC1 представляет собой 4 элемента 2И.
![li1[1].gif](/wp-content/uploads/shemi/ohrana/kodovyj-zamok-na-logike-li1-i-ln1-46954e1.gif)
IC2 содержит 6 элементов НЕ
![imgLN1a[1].gif](/wp-content/uploads/shemi/ohrana/kodovyj-zamok-na-logike-li1-i-ln1-5da1ca6.gif)

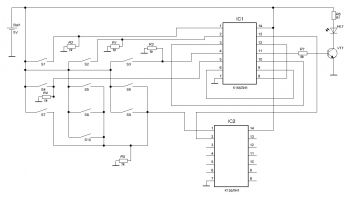

В основное время все кнопки разомкнуты, поэтому на входах 1, 2, 4, 5 IC1 логический 0, на выходах 3 и 6 также 0. Логическая 1 возникнет на них, только если все четыре кнопки кода (по схеме S(1-4) будут нажаты. Только в этом случае на входах 9 и 10 будут 1, и, следовательно, 1 на выходе 8. Чтобы замок нельзя было вскрыть одновременным нажатием всех кнопок, введена IC2. Если никаких посторонних кнопок не нажато, то на входе 1 будет логический 0, а на выходе 1. Если же нажаты кнопки, не содержащиеся в коде, то это приведет появлению 1 на входе 1 и 0 на выходе 2. Напряжение с выхода 2 IC2 и выхода 8 IC1 поданы на входы 12 и 13 IC1. Только если нажаты только необходимые клавиши на обоих входах будет 1, что приведет к появлению логической 1 на выходе 11: замок откроется.
На схеме начерчены всего 10 кнопок, и кнопки кода выбраны под номерами 1-4. Разумеется, в настоящем устройстве эти кнопки следует устанавливать под случайными номерами, чтобы сложнее было подобрать код. Для этой же цели можно на сколько угодно увеличить количество «холостых кнопок», подсоединяя их параллельно уже имеющимся «холостым кнопкам». Изменение кода происходит простой перерасстановкой кнопок в корпусе, при этом располагают кнопки кода в новых позициях.
Исполнительное устройство подбирайте по своему усмотрению. На схеме начерчен светодиод, но может быть установлено любое другое устройство. В этом случае может потребоваться замена элементов, отмеченных в перечне звездочкой.

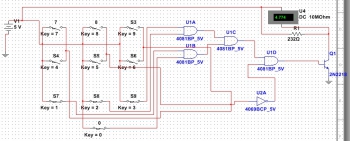

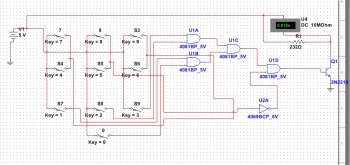

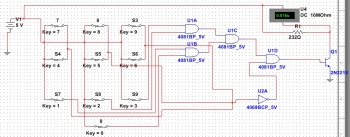

В аттаче архив с печатной платой SprintLayout 5.0 и проект в Multisim 12.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| IC1 | Логическая ИС | К155ЛИ1 | 1 | |||
| IC2 | Логическая ИС | К155ЛН1 | 1 | |||
| VT1 | Биполярный транзистор | КТ315А | 1 | |||
| HL1 | Светодиод | АЛ307Б | 1 | |||
| R1-R5 | Резистор | 1 кОм | 5 | |||
| R6 | Резистор | 91 Ом | 1 | |||
| R7 | Резистор | 5 кОм | 1 | |||
| Bat1 | Питание | 5В | 1 | |||
| S1-S10 | Кнопка без фиксации | 10 | ||||
