Устройство, которое я описываю в данной статье, называется кодовый замок. Однако вряд ли оно может применяться для защиты от несанкционированного доступа куда-либо в реальной жизни. Статья призвана помочь начинающим разобраться с микросхемами стандартной логики, одна из которых применена в данной схеме. Схема предельно проста в понимании и изготовлении, основной блок состоит из всего одной микросхемы и пяти одинаковых резисторов. Также, для изготовления устройства потребуются десять кнопок без фиксации, источник питания и исполнительное устройство (например, реле или светодиод).
Итак, полный список:
- Микросхема К155ЛА3
- Резистор 100 Ом – 5 шт
- Кнопки без фиксации – не менее 5 штук
- Напряжение питания – 6 В
- Управляемое устройство – светодиод, реле и т. п.

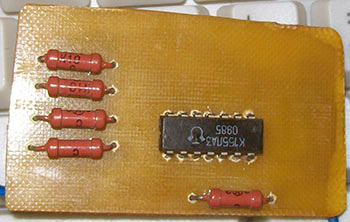

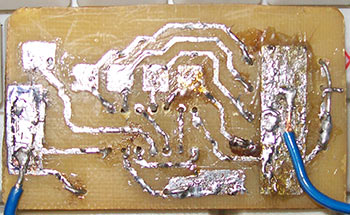

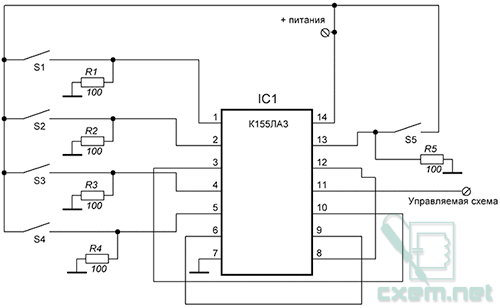

Принципиальная схема устройства изображена ниже, параллельно S5 можно ставить бесконечно много ключей.
Схема кажется сложной, но это не так. Если объяснить в двух словах, то на 11 выходе будет логический ноль тогда и только тогда, когда кнопки S1-S4 замкнуты, а S5 и ей параллельные разомкнуты. Почему так? Микросхема включает 4 элемента 2И-НЕ. Когда S1-S4 замкнуты, на выходах 3 и 6 первых двух логических элементов появятся логические нули, которые устанавливаются на входах 9 и 10 третьего логического элемента. Это создаёт логическую единицу на выходе 8. Она передается на 12 вход четвёртого элемента. Если S5 не замкнут, на выходе будет логическая единица, а на если замкнут, то ноль. Для тех, кто хоть немного знаком с алгеброй логики, думаю, всё ясно.
