Попалась в руки литьевая машина-автомат Arburg с мертвыми термореле. Решил отремонтировать, но схемы на штатный аппарат небыло и детали к ней редкие и достаточно дорогие. Поэтому подключил к штатной термопаре простую дешевую самоделку.

Прибор состоит из четырех компараторов, которые контролируют четыре зоны, нагреваемые отдельными нагревательными элементами. Для контроля температуры используются штатные термопары, установленные в литьевой машине. Измерения показали, что через каждые 10 градусов напряжение возрастает на 0,5мВ и достигает на 400 градусах 23мВ. Таким образом это напряжение является максимальным опорным всех компараторов. Оно устанавливается на соответствующих выводах ОУ при помощи подстроечных резисторов R2, R8, R14, R20. При этом движки регулирующих переменных резисторов R4, R10, R16, R22 должны быть в нижнем (по схеме) положении. Выходы компараторов нагружены на транзисторные ключи, которые управляют работой реле. Реле, в свою очередь, нормально замкнутыми контактными группами управляют работой нагревательных элементов. Для защиты контактов от пригорания, параллельно контактным группам включены конденсаторы. Для увеличения нагрузочной способности питающей цепи нагрузку можно распределить на разные фазы. Для поддержания стабильного опорного напряжения в схему введена микросхема DA2 с каскадом усилителя по току.

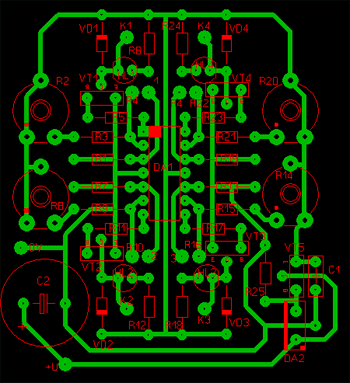

В качестве ОУ можно использовать любые с максимальным выходным напряжением не менее 4В. В качестве ключей любые транзисторы n-p-n с максимальным током коллектора не менее чем в 2 раза превышающим ток, потребляемый катушкой реле и коэффициентом передачи не менее 300 для устойчивого срабатывания от сравнительно высокоомного выхода ОУ (если будут использоваться таковые). Реле любого типа с током нагрузки контактных групп не менее 5А и напряжением пробоя не менее 250В по переменному току. Конструктивно прибор монтируется в пластмассовом корпусе, размер которого зависит от типа выбранного силового трансформатора.

Павел Улитин (Soundoverlord)
