При длительном хранении и несоблюдении зарядно-разрядных режимов эксплуатации, аккумуляторы сотовых телефонов приходят в негодность. Попытка восстановить ёмкость аккумуляторов длительным зарядом или специальными режимами зарядки и восстановления ёмкости не всегда приводит к желаемому результату. Никель-кадмиевые и никель — металлогидридные аккумуляторы, используемые в сотовой связи, по сравнению с литий- ионными имеют «эффект памяти», не допускают длительного подключения к зарядному устройству, требуют тренировочные циклы. Литий- полимерные аккумуляторы используют твёрдый сухой электролит из полимера, недостаток -плохая проводимость, преимущество –очень малая толщина, устойчивость к перезаряду.

Аккумулятор после продолжительной эксплуатации не имеет достаточной для работы ёмкости, быстро разряжается и долго заряжается.
Старение аккумуляторов вызвано ростом кристаллизации. Кристаллы имеют высокое сопротивление и снижают зарядно-разрядный ток. Применение импульсных зарядных устройств с системой контроля и струйного подзаряда позволяет продлить эксплуатацию аккумулятора.

Разрядить аккумулятор возможно токами не превышающими токи дежурного режима передачи в 150-200мА, нагружая большими тока — схема защиты отключит аккумулятор от нагрузки через 10-20 мс. после подключения, схема запирается и ток разряда снижается почти до нуля, при повторном замыкании разрядной цепи ток разряда вновь возникает. Это необходимо для предотвращения взрыва литий — ионного аккумулятора после образования металлического лития и опасности разгерметизации.

Ток разряда при диагностики аккумулятора можно получить в импульсном режиме с определённой частотой следования импульсов, так называемый импульсный разряд.
Чтобы определить техническое состояние аккумулятора сотового телефона необходимо его нагружать импульсным разрядным током.

Данное решение применимо и для диагностики щелочных и кислотных аккумуляторов любой ёмкости, всё зависит от мощности аккумуляторов и разрядных цепей.

Внутреннее сопротивление аккумуляторов сотовых телефонов не должно превышать 0.3 Ома, большая величина не позволит нормально работать длительное время, напряжение ускоренно снижается, вскоре экран гаснет с переходом в энергосберегающий режим хранения. Для рекомбинации ионов лития в аккумуляторе после полной зарядки рекомендуется 3- 5 часовой отдых аккумулятора.  Форма и время разрядного импульса устройства диагностики аккумуляторов сотовых телефонов должно повторять форму нагрузочного тока аккумулятора в режиме передачи цифрового сигнала в стандарте GSM -импульсный ток передачи 1,5 Ампера, длительность 567 мкс и частота следования 4,61 мс. Ток потребления в паузах составляет 200мА. Узел защиты литиевых аккумуляторов состоит из двух микросхем одна работает в режиме компаратора, вторая содержит два последовательных полевых транзистора со встроенными диодами включенными во встречном положении с функциями : защиты от чрезмерной разрядки (когда напряжение на аккумуляторе во время разрядки ниже установленного уровня, задержка закрывания полевого транзистора VT1 составляет 12мс), защита от замыкания выводов аккумулятора (когда напряжение на полевых транзисторах превысит определённый порог, закрывание транзистора VT1 происходит со скоростью 0,4 мс ), защита от превышения допустимого зарядного тока (чужой ЗУ — закрывается VT2 ), зарядка сильно разряженных аккумуляторов (напряжение элемента более 1,5 Вольта).

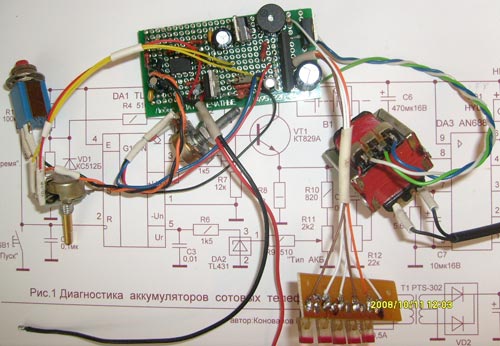

Принципиальная схема прибора диагностики аккумуляторов сотовых телефонов (рис.1) состоит: из ждущего мультивибратора импульсов на аналоговом таймере DA1, с ручным внешним пуском и установкой частоты генератора, разрядной схемы на биполярном транзисторе VT1 и аналоговом индикаторе ёмкости исследуемого аккумулятора на микросхеме DA3. Питание принципиальной схемы выполнено от сетевого источника через стабилизатор напряжения DA4.

В исходном состоянии на выходе 3 таймера DA1 уровень напряжения близок к нулю, так как в начальный момент подачи питания на входе нижнего компаратора уровень напряжения выше 1/3 Un.В этом устойчивом состоянии схема может находиться сколько угодно долго.

При нажатии кнопки SB1 — «Пуск» появляется запускающий импульс на входе 2 DA1 в виде низкого уровня напряжения, срабатывает нижний компаратор таймера и внутренний триггер переключится, что приведёт к закрытию транзистора сброса по входу 7DA1, конденсатор C2 начнёт заряжаться через резисторы R3,R4, в это время на выходе 3DA1 поддерживается высокий уровень напряжения. Генерирование прямоугольных импульсов продолжится со временем Т1=1,1 С1 (R1+R2).

По достижению на конденсаторе С2 напряжения в 2/3 Un верхний компаратор срабатывает и обнуляет триггер, внутренний транзистор сброса разряжает конденсатор С2 через резистор R5.

При достижении напряжения на конденсаторе С1 более 1/3 Un таймер прекратит работу.
Длительность одиночного импульса на выходе 3DA1 Т2 = 1,1С2 (R3+R4) можно плавно изменять переменным резистором R4.

Вывод 5 DA1 позволяет получить прямой доступ к точке делителя с уровнем напряжения 2/3 Un, являющейся опорной для работы верхнего компаратора. Использование данного вывода позволяет менять этот уровень для получения модификаций схемы. В данном устройстве диагностики аккумуляторов сотовых телефонов этот вывод используется для стабилизации режима измерений и коррекции влияния внешней температуры. Модификация напряжения на выводе 5DA1 выполняется с помощью микросхемы DA2 — регулируемого параллельного стабилизатора напряжения и используется в качестве источника образцового напряжения — регулируемого стабилитрона. В микросхеме стабилизатора имеются собственные устройства защиты от перегрузки и повышенного входного напряжения. Терморезистор RK1 позволяет корректировать изменения технического состояния аккумулятора с учётом повышения или понижения внешней температуры.

При повышении напряжения на нагрузке R9 в цепи эмиттера биполярного транзистора VT1 параллельный стабилизатор открывается по входу управления 1DA2, сопротивление катод-анод снижается и падает напряжение на выводе 5 DA1, растёт частота на выходе 3DA1 таймера, что ведёт к снижению напряжения на нагрузке R9. Назначение транзистора VT1 в схеме диагностики -подключение нагрузки, разрядного резистора R9 к аккумулятору GB1. В коллекторную цепь транзистора подключен испытуемый аккумулятор, в эмиттерную подключены, кроме нагрузки, цепи контроля напряжения и температуры цепи отрицательной обратной связи RК1,R11,R10 и цепи контроля уровня емкости аккумулятора R12, R13,R14.

Напряжение аккумуляторов разного исполнения несколько отличаются, корректировку можно выполнить резистором R11. Падение напряжения на нагрузке — резисторе R9 при открытии очередным импульсом генератора транзистора VT1 создаёт падение напряжения, оно тем больше чем больше ёмкость аккумулятора и ниже его внутреннее сопротивление. С переменного резистора R13 через резистор R14 контрольное напряжение поступает на входной усилитель пятиканального таймера DA3. К выводам ключей компараторов К1-К5 подключены светодиоды. Возрастание напряжения на входе 8DA3, после усиления, поступает на внутренний делитель напряжения сигнала, ключи на входах внутренних компаратор будут открываться в момент превышения этого напряжения. Чем больше уровень сигнала, тем больше ключей будет открыто. При напряжении на входе 8DA3 в 0,25 Вольта горят все светодиоды.

Светодиоды по свечению следует распределить в следующем порядке: красный, полный разряд — HL1, оранжевый HL2 –емкость в аккумуляторе минимальная, зелёный HL3,HL4 — заряжен на 50 -75 процентов, синий HL5 -100%. При полной зарядке включится звуковой сигнал сирены ZQ1.

Наладку принципиальной схемы диагностики аккумуляторов сотовых телефонов начинают с проверки работы генератора на таймере DA1, если нет осциллографа импульсы на выходе 3 таймера DA1 можно определить по светодиоду или вольтметром по высокому уровню при нажатии кнопки «Пуск».

Подключив в правильной полярности свежезаряженный аккумулятор сотового телефона, резистором R13 выставить свечение светодиода HL5.

При диагностике аккумуляторов со сроком работы более 6 месяцев, количество включенных светодиодов уменьшится. Снижение напряжения на аккумуляторе при высоком внутренним сопротивлении снизит падение напряжения на разрядном резисторе R9. Подключение проверяемого аккумулятора к устройству диагностики выполняется острыми наконечниками контрольных шнуров используемых от тестеров.

Время измерения устанавливается резистором R1, частота следования импульсов в пределах 400 -1000 Герц устанавливается резистором R4.

Светодиоды крепятся в отверстия передней панели корпуса в приемлемом порядке. Все радиодетали малогабаритные с установкой на печатной плате.

Сетевой трансформатор на выходное напряжение 2*9 вольт 100мА крепится в корпусе отдельно от печатной платы. Сетевое питание, в переносном варианте использования прибора, можно заменить на батарею типа «Крона» напряжением 9 вольт.

Литература:

1. В.Коновалов «Зарядно-восстановительное устройство для Ni-Ca аккумуляторов» Радио №3 /2006 стр.53.
2. В.Коновалов «Измеритель R-вн АБ» Радиомир №8.2004г. стр.14.
3. В.Коновалов «Импульсная диагностика аккумуляторов». №7.2008г. стр.15
4. Д.А.Хрусталёв «Аккумуляторы» г. Москва 2003г.
5. И.П.Шелестов «Радиолюбителям полезные схемы» книга 5.
6. Микросхемы для защиты литиевых аккумуляторов. Радио №8 2004 г. стр.49.
7. Малогабаритные сетевые трансформаторы.Радио №8/2004 стр.44.
8. И.Нечаев «Стабилизаторы напряжения с микросхемой КР142ЕН19А.» Радио №6.2000 стр.57.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
DA1	Программируемый таймер и осциллятор	TLC555M	1
DA2	ИС источника опорного напряжения	TL431	1
DA3	Микросхема	AN6884	1
DA4	Линейный регулятор	LM7809	1
VT1	Биполярный транзистор	КТ829А	1
VD1	Диод	КД512Б	1
VD2	Диодная сборка	F12C20C	1
С1	Электролитический конденсатор	47 мкФ	1
С2	Конденсатор	0.1 мкФ	1
С3	Конденсатор	0.01 мкФ	1
С4	Конденсатор	0.22	1
С5, С7	Электролитический конденсатор	470 мкФ 16 В	2
С6	Электролитический конденсатор	10 мкФ 16 В	1
R1	Подстроечный резистор	1 МОм	1
R2	Резистор	100 кОм	1
R3	Резистор	33 кОм	1
R4	Подстроечный резистор	330 кОм	1
R5, R10	Резистор	510 Ом	2
R6, R8	Резистор	1.5 кОм	2
R7	Резистор	12 кОм	1
R9	Резистор	3 Ом	1	5 Вт
R11	Переменный резистор	2.2 кОм	1
R12, R15	Резистор	5.6 кОм	2
R13	Подстроечный резистор	22 кОм	1
R14	Резистор	560 Ом	1
R16	Резистор	160 Ом	1
RK1	Терморезистор	1.2 кОм	1	ММТ-1
HL1-HL5	Светодиод	АЛ307Б	5
ZQ1	Звуковой сигнал	HYDZ	1
SA1	Выключатель		1
SB1	Кнопка		1
T1	Трансформатор	RTS-302	1
FU1	Предохранитель	0.5 А	1
ХТ	Вилка		1
